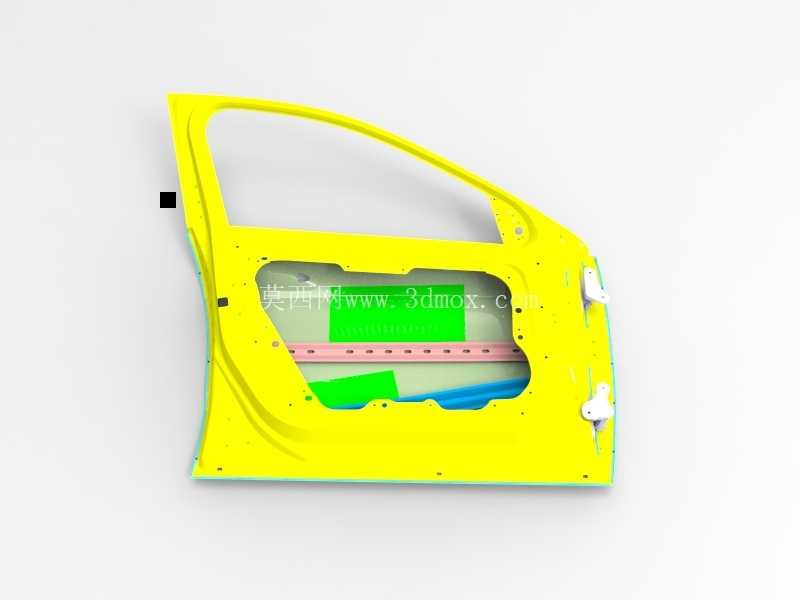

奔驰A200左前车门内板冲压结构

该结构为乘用车主驾车门的内板承载构件，是白车身车门总成的核心骨架部件，日常应用场景覆盖整车焊装线的车门分拼工序、总装线的车门附件预装环节，以及售后市场的车门事故件替换场景，同时也是冲压模具开发阶段用于工艺验证、成形性分析的核心数模依据。从实际装车用途来看，该内板需要承担车门玻璃升降器的安装定位、车门锁体与铰链的载荷传递、车门内饰板的卡扣固定、侧碰过程中的乘员舱侧方防护吸能等多重功能，是兼顾安装精度、结构强度与轻量化要求的典型车身覆盖件内板结构。

设计阶段首先需要匹配整车外造型面的A面曲率，保证内板与外板包边后的间隙面差符合整车DTS公差要求，通常包边预留量控制在8-10mm区间，同时要避让外板的翻边特征，避免包边过程中出现干涉压痕。结构上采用不等厚的冲压钣金设计，在铰链安装位、锁体安装位、防撞梁连接位等载荷集中区域，通过局部拉延形成加强筋结构，提升局部刚度，避免开关车门过程中出现钣金共振异响；在玻璃升降器的安装区域，设计有多个凸焊螺母的定位凸台，凸台高度统一控制在6mm，保证升降器安装后与玻璃运行轨迹的平行度公差控制在0.5mm以内，防止玻璃升降过程中出现卡滞、异响问题。

安装边界方面，前端两个铰链安装孔的孔位公差要求控制在±0.2mm，同轴度公差不大于0.1mm，保证车门与侧围的安装匹配精度，避免出现车门下沉、开关卡滞的问题；门锁安装位的三个定位孔需要与锁体的安装基准完全匹配，保证锁扣啮合量控制在7-9mm的合理区间，兼顾锁止可靠性与关门手感。内板上的线束过孔、排水孔位置都经过反复验证，线束过孔边缘设计有翻边结构，避免划伤线束绝缘层，排水孔设置在车门内板下边缘的最低位置，同时预留了防水膜粘贴的平整法兰面，防止雨水渗入车内。

从冲压工艺角度来看，该内板属于大型深拉延覆盖件，拉延深度最大处达到145mm，设计过程中通过调整工艺补充面的圆角半径、设置合理的拉延筋阻力，控制材料流动速度，避免拉延过程中出现起皱、开裂问题；内板上的减重孔采用阶梯式冲裁设计，在保证刚度的前提下尽可能降低零件重量，实现车身轻量化目标。同时，内板上的内饰卡扣安装座采用一体冲压成型结构，相比传统焊接卡扣座，减少了焊接工序，降低了焊接变形带来的精度误差，卡扣座的卡接量控制在2.5mm，保证内饰板安装后的牢固度，同时方便售后拆卸维修。

在侧碰安全设计上，内板中部预留了防撞梁的焊接安装面，防撞梁通过点焊与内板连接，焊点间距控制在40-50mm，保证侧碰过程中防撞梁的载荷能够有效传递到内板的加强结构上，减少乘员舱的侵入量；内板下部设计有门槛梁的搭接面，与侧围门槛内板通过点焊连接，形成完整的侧围传力路径，提升整车侧面碰撞的安全性能。整个内板的型面设计充分考虑了冲压成形的工艺性，所有转角圆角都大于R3，避免应力集中，同时减少冲压模具的加工难度，提升模具使用寿命。
