DIY模拟赛车H档换挡变速箱结构设计

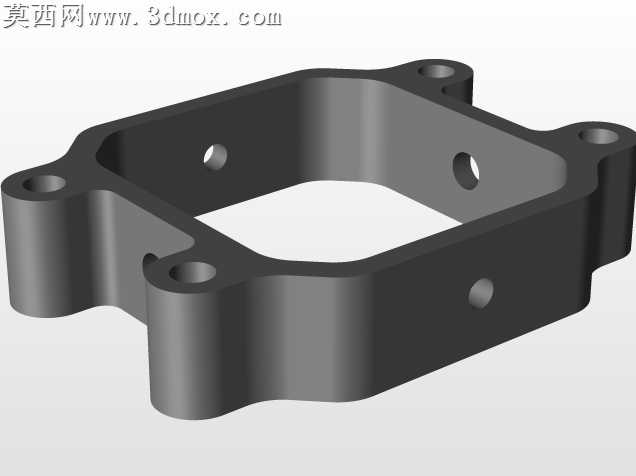

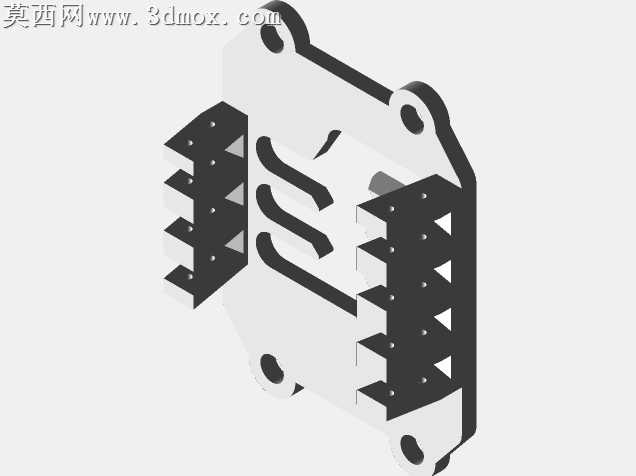

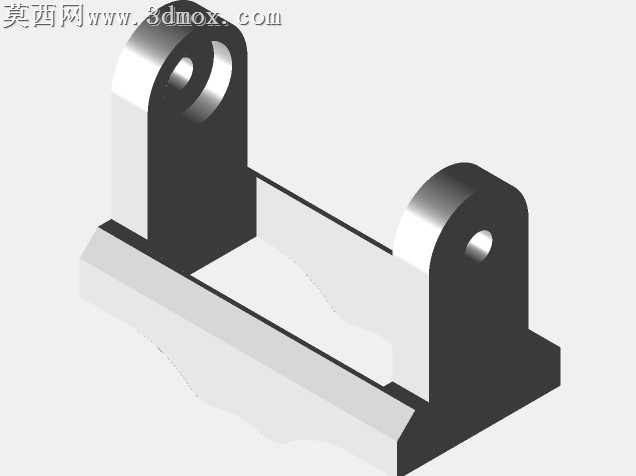

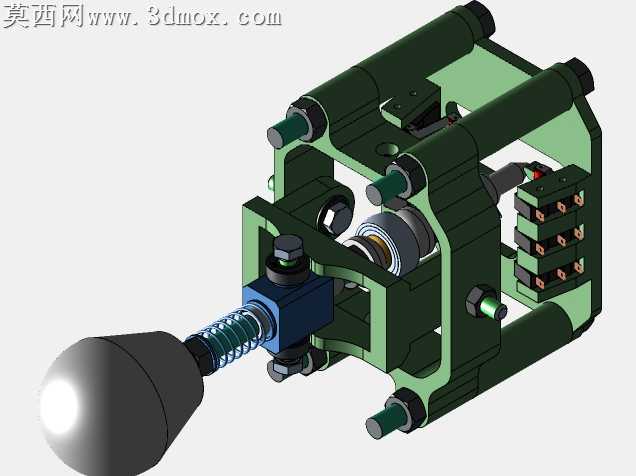

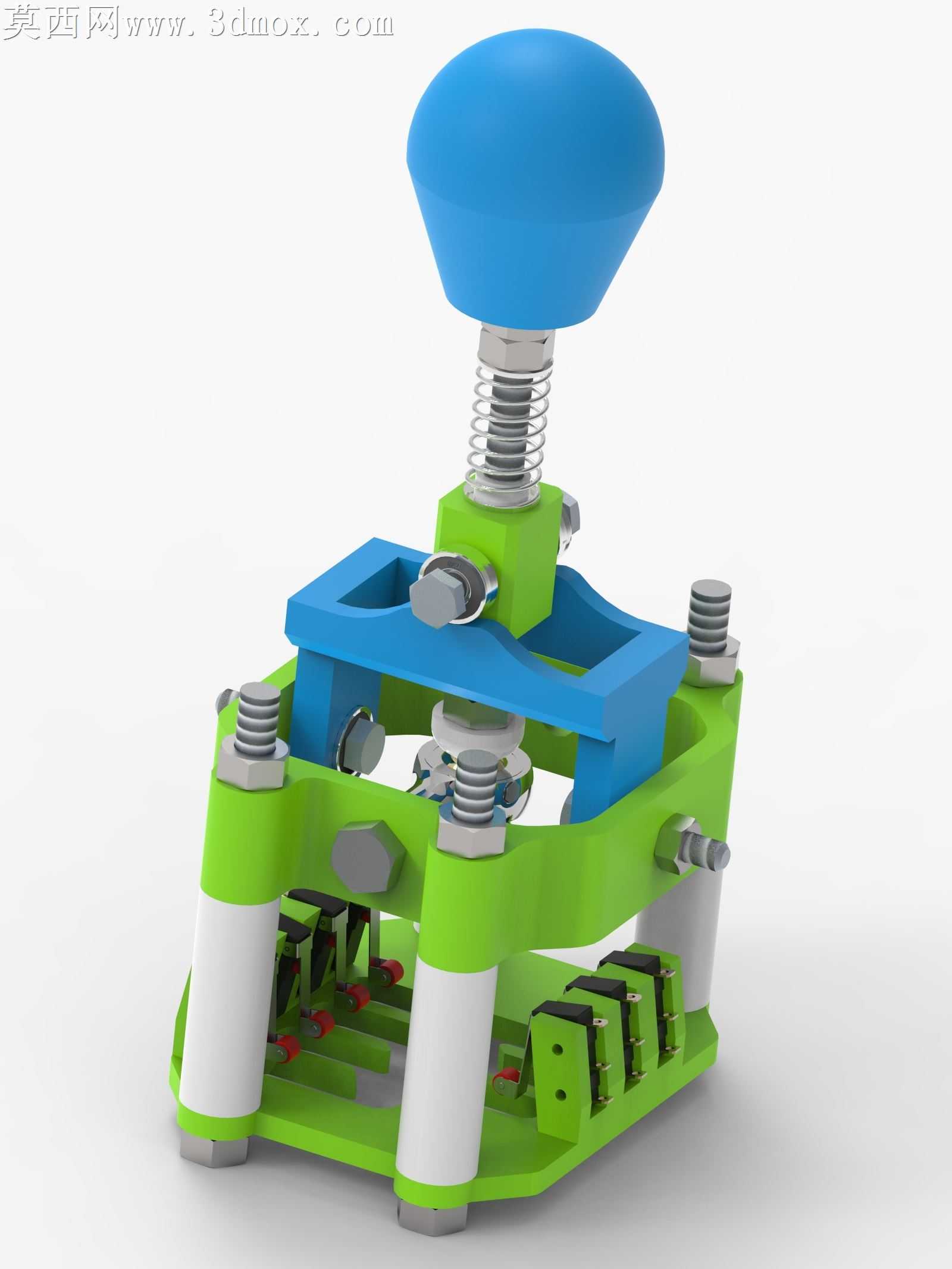

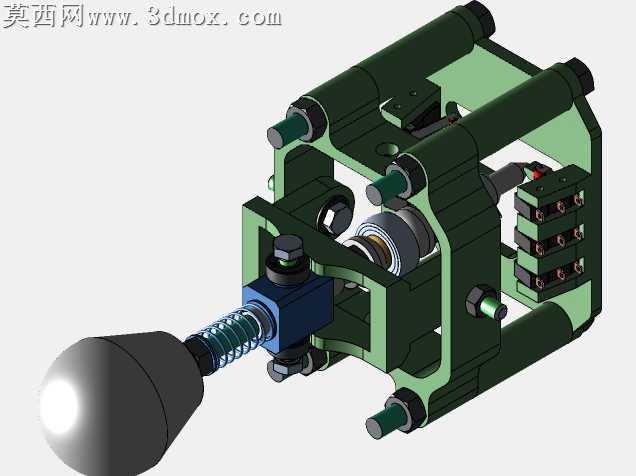

本作品为面向模拟赛车场景设计的DIY式H档换挡变速箱三维模型，整体建模过程围绕真实手动变速箱的换挡逻辑展开，在三维建模阶段优先完成核心功能结构的参数化搭建，首先确定换挡杆的摆动行程与档位卡位的对应关系，将真实手动变速箱的选档、挂档动作拆解为可通过3D打印零件实现的机械结构。模型主体框架采用分层式设计，底部基座为档位定位结构提供安装基准，中层设置多组对称布置的弹簧复位组件，搭配M8螺栓作为结构连接件、696Z轴承作为转动副的支撑部件，确保换挡杆在前后、左右两个维度的摆动都具备清晰的阻尼反馈与精准的档位限位。材质渲染阶段针对不同功能部件做了区分处理：顶部换挡手把采用哑光蓝色软质塑料质感，模拟真实赛车换挡头的防滑握持触感；主体框架结构件采用亮绿色硬质工程塑料材质，还原3D打印PLA耗材的视觉特征；支撑柱部分做了白绿分段的配色处理，弹簧、螺栓、轴承等标准件采用金属磨砂质感，不同材质的粗糙度、反光度参数经过反复调试，最终渲染图能够清晰区分各个功能部件的边界与装配关系。结构设计上充分考虑DIY制作的可行性，所有非标准件都设计为适合FDM3D打印的壁厚与公差，避免出现大面积悬空结构，装配关系全部采用螺栓连接与卡扣配合，无需额外粘接即可完成组装；档位定位部分采用弹簧顶珠的经典结构，每个档位对应独立的定位凹槽，挂档时的吸入感与退档时的复位力都通过弹簧参数的匹配实现仿真还原，换挡杆与基座之间设置防尘缓冲结构，既可以遮挡内部传动部件提升外观完整度，也能限制换挡杆的超程摆动避免结构损坏。整体设计在还原真实手动变速箱换挡手感的前提下，尽可能压缩了整体体积，降低DIY制作的材料成本与组装难度，所有运动部件都预留了足够的活动间隙，避免打印公差导致的卡滞问题，能够直接适配主流的模拟赛车控制信号方案，为模拟赛车爱好者提供可落地的自制换挡器参考方案。
