汽车传动系统差速变速机构三维设计

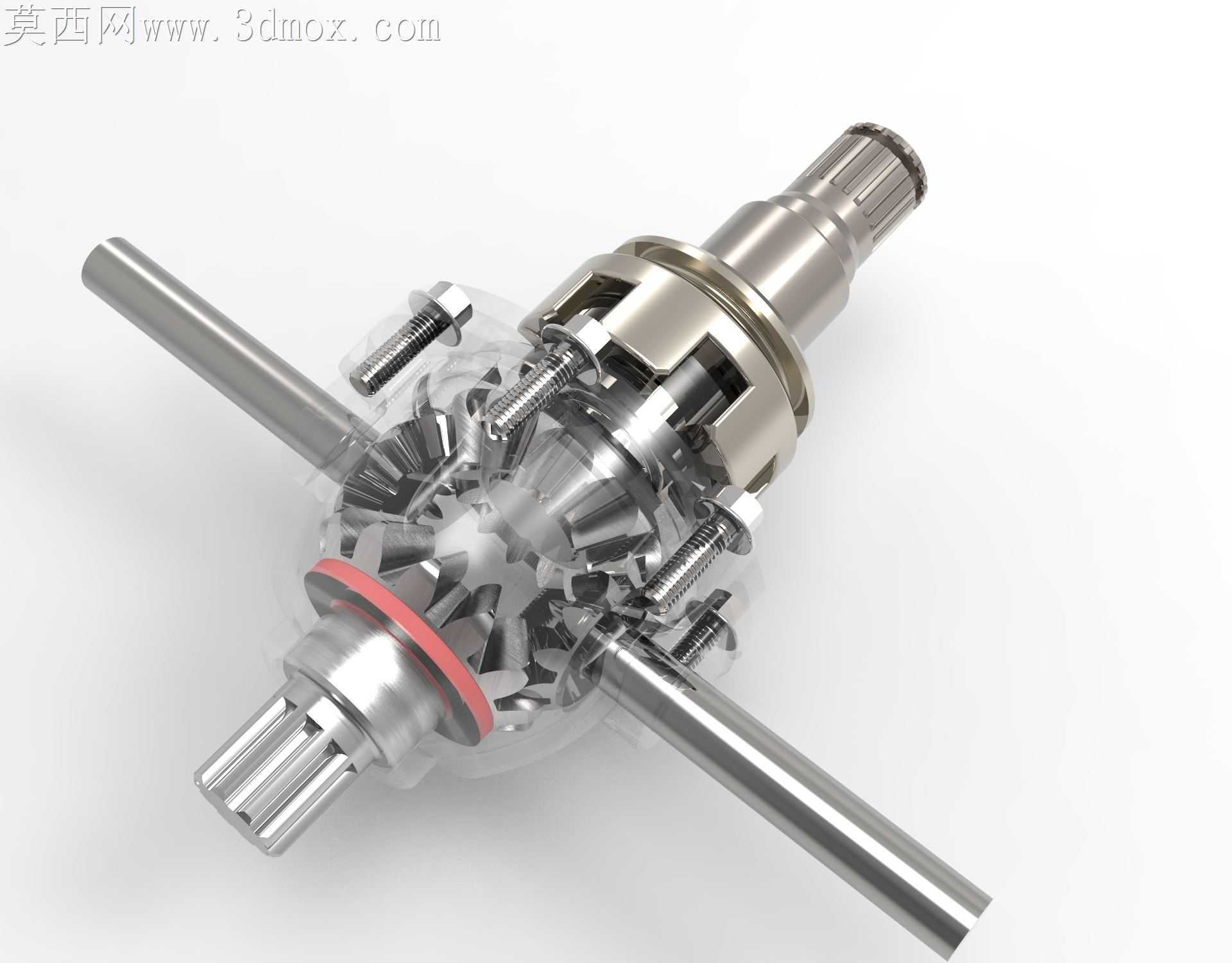

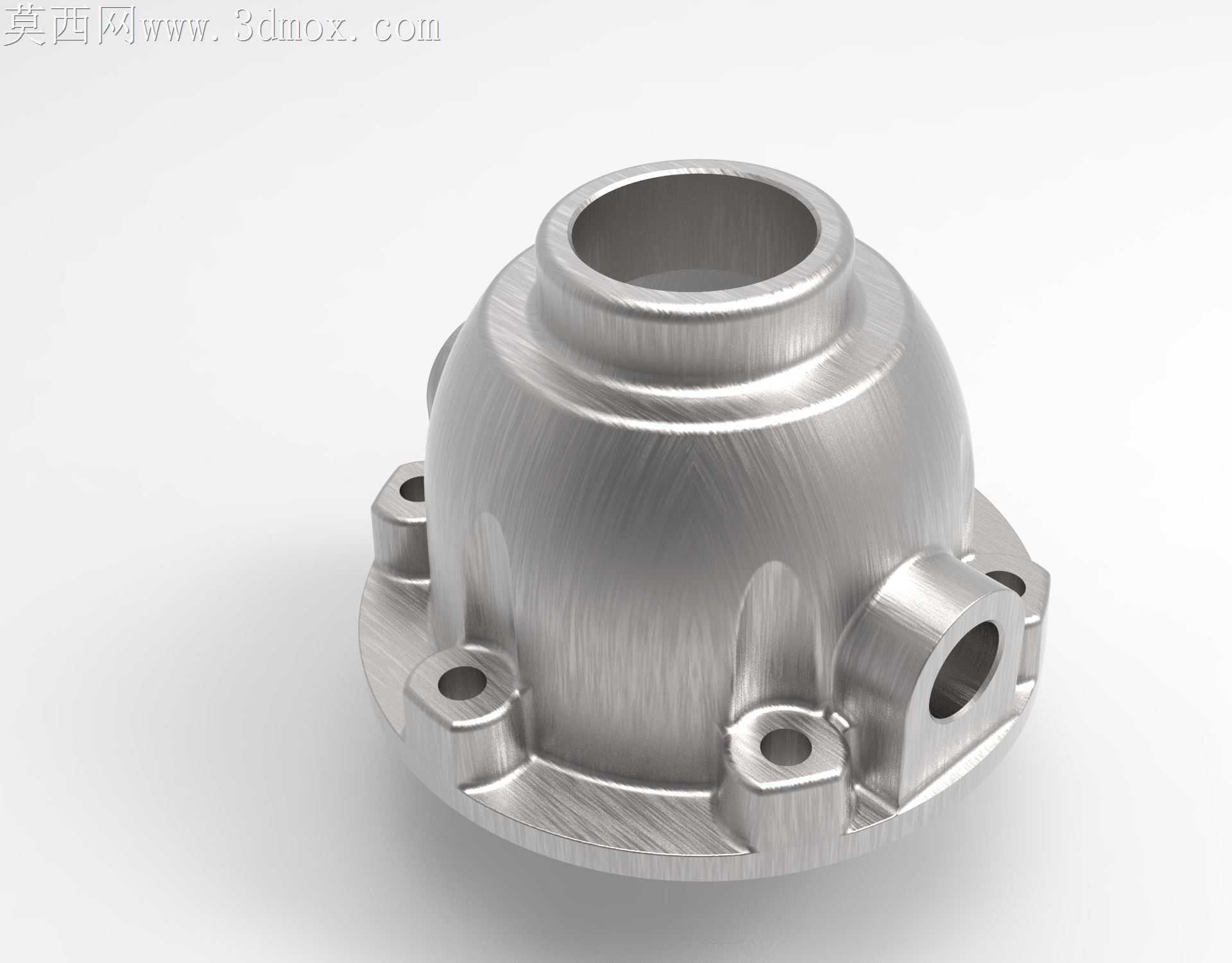

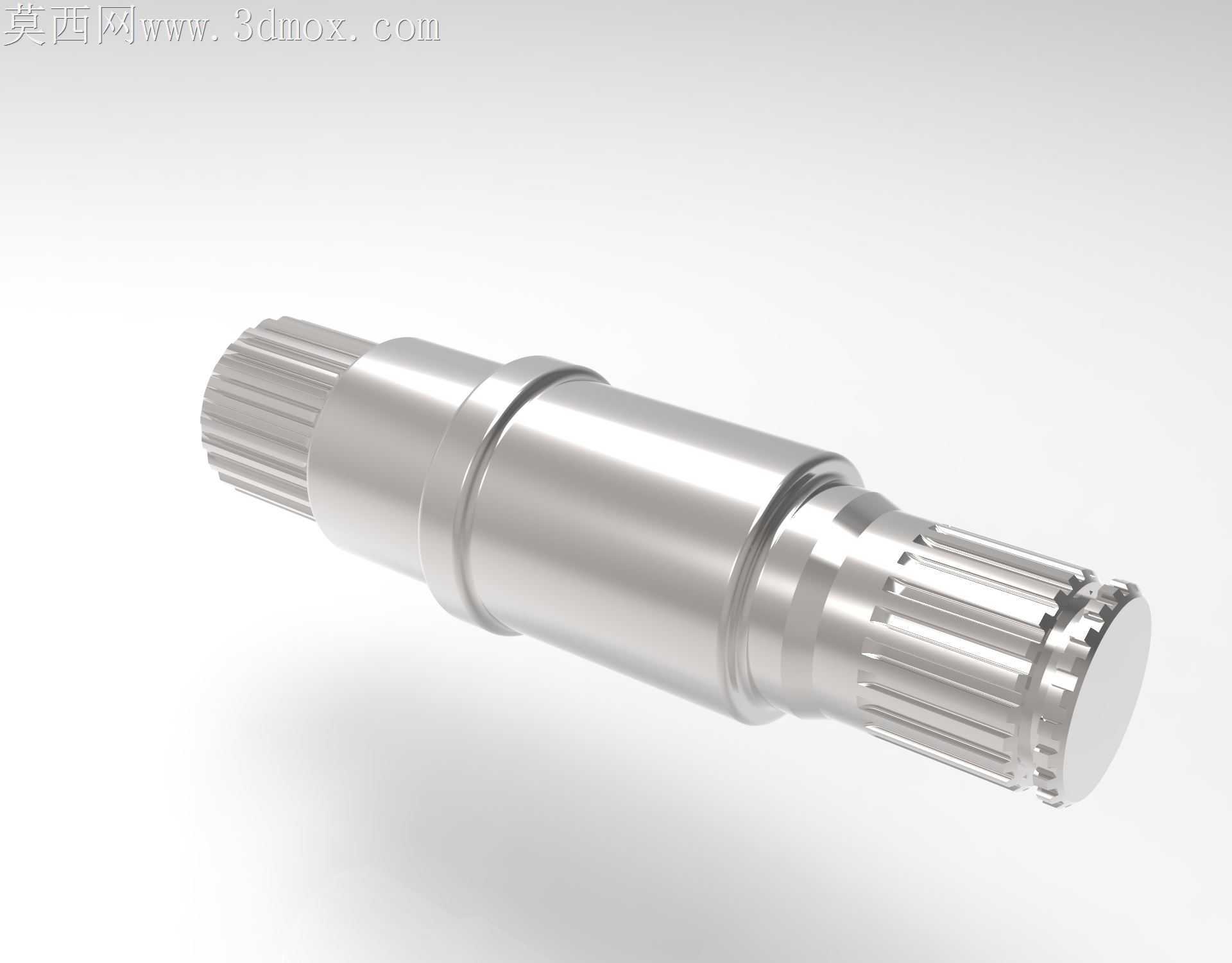

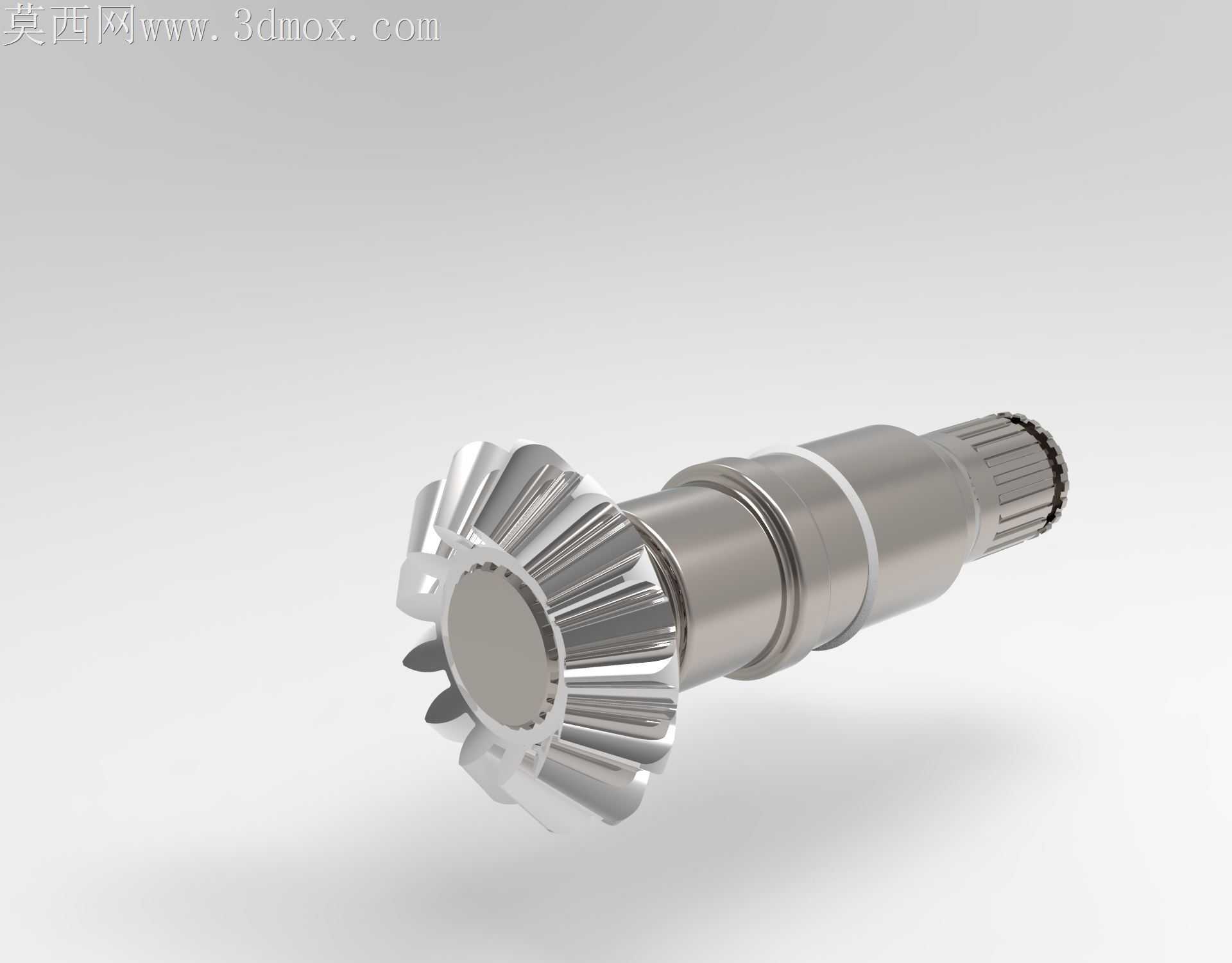

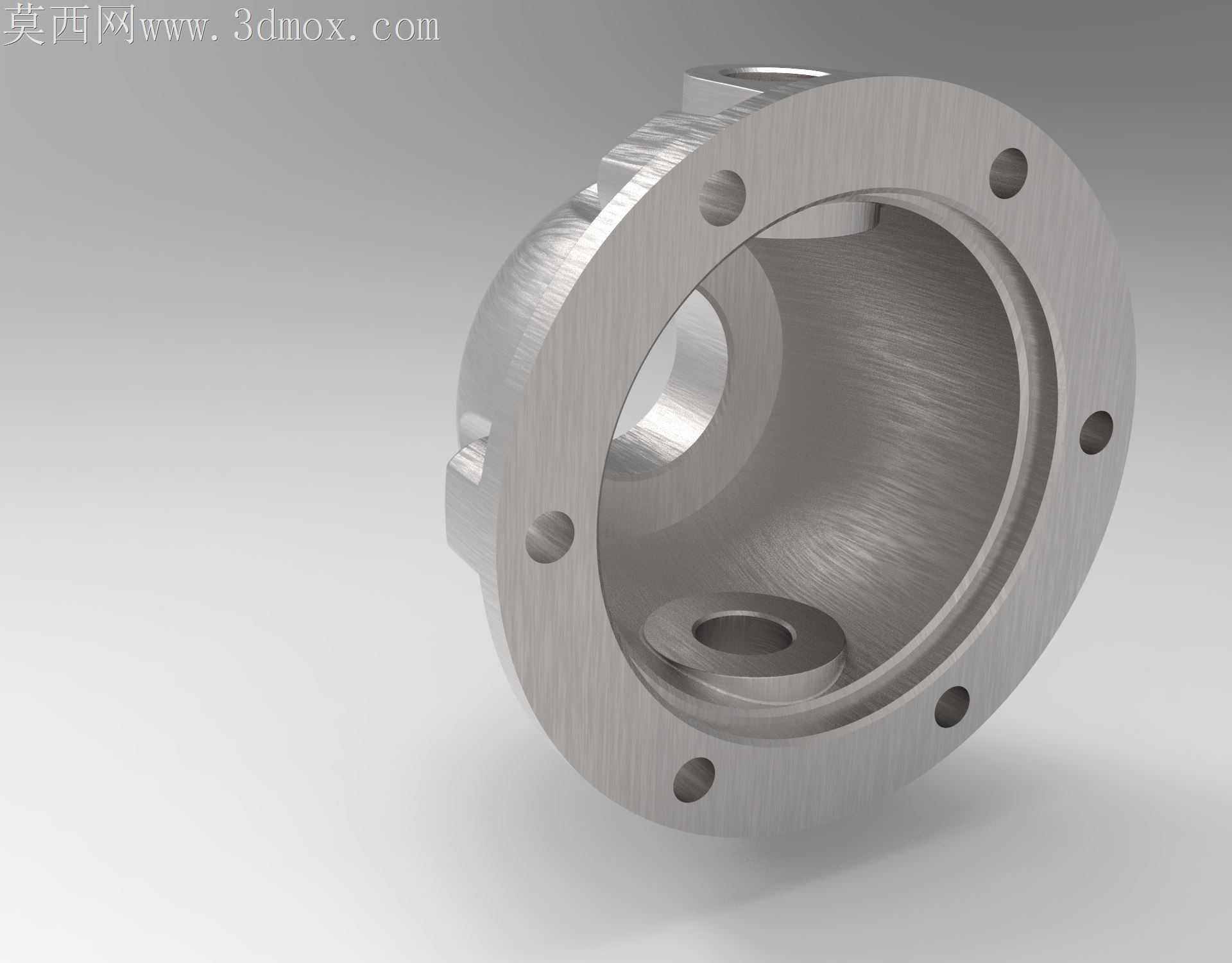

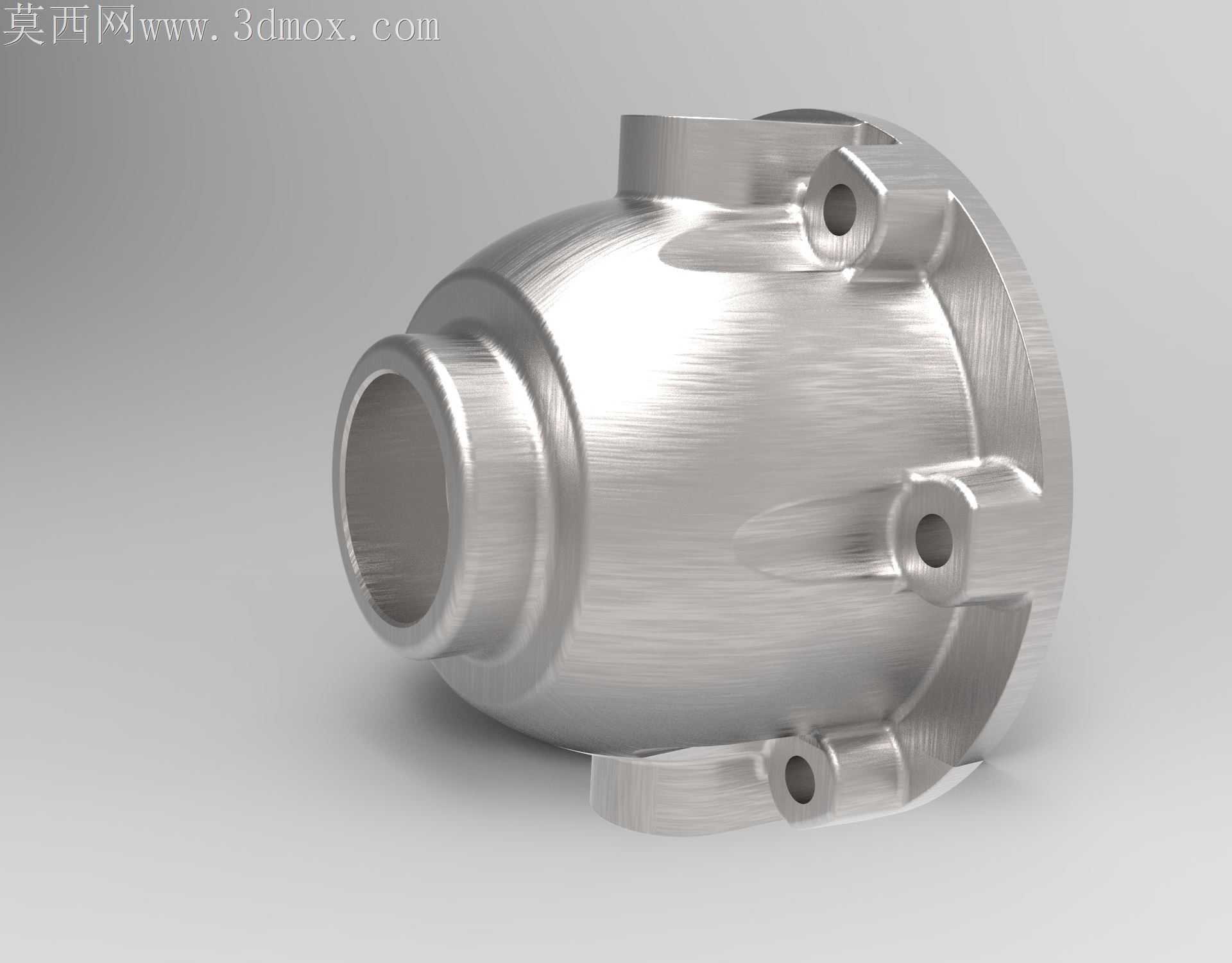

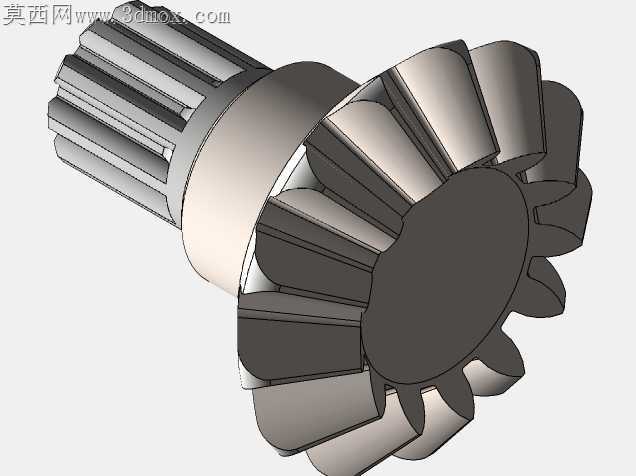

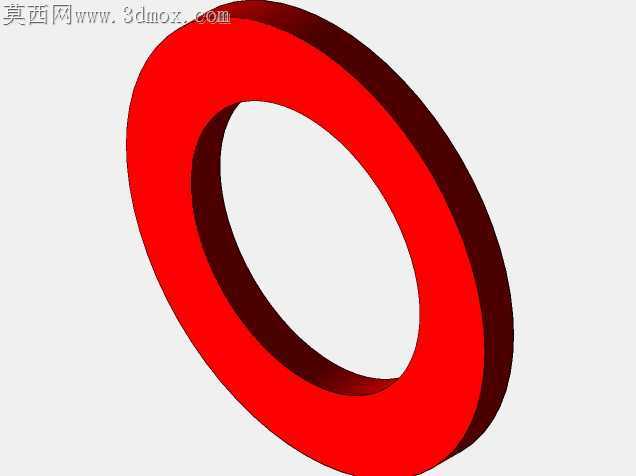

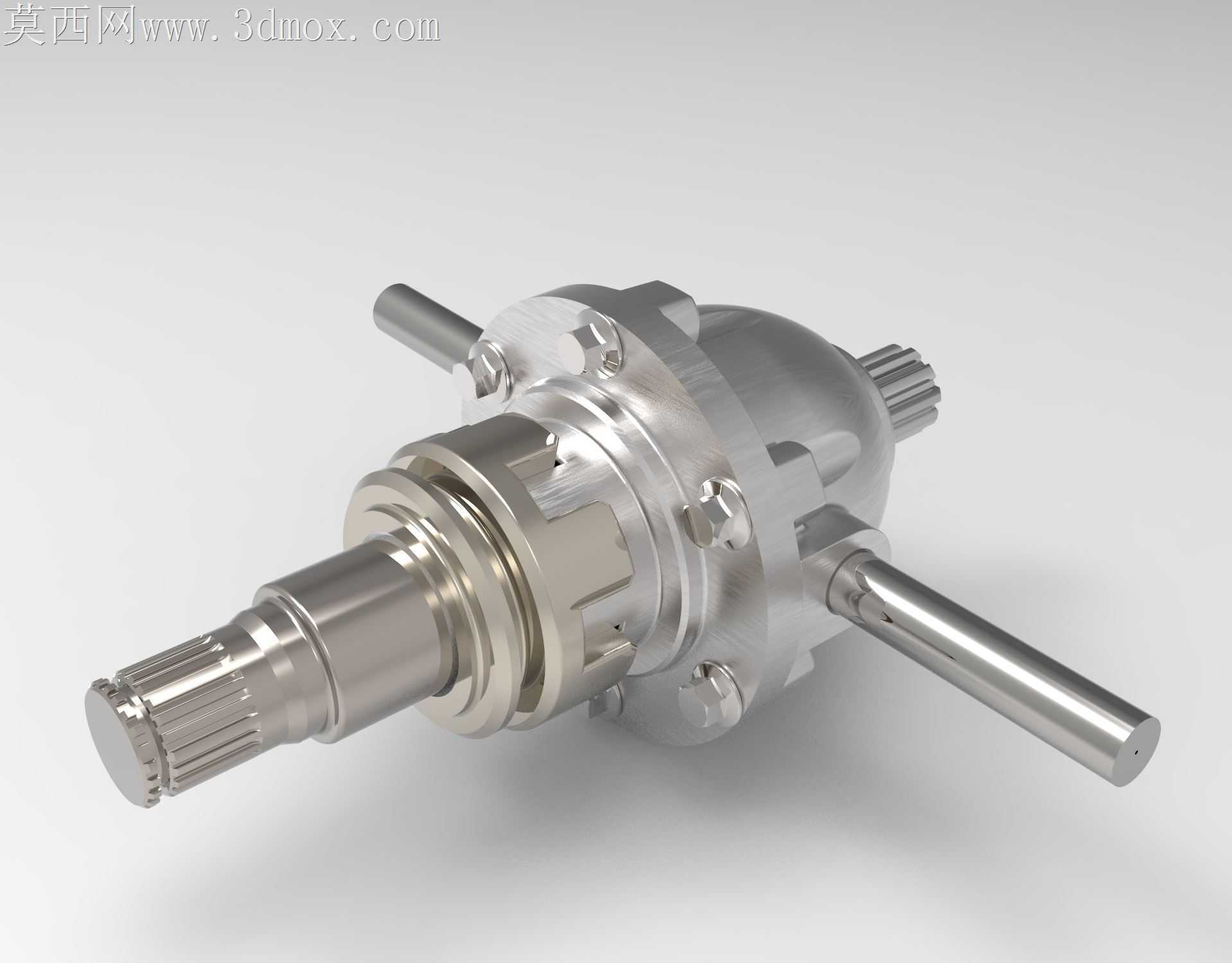

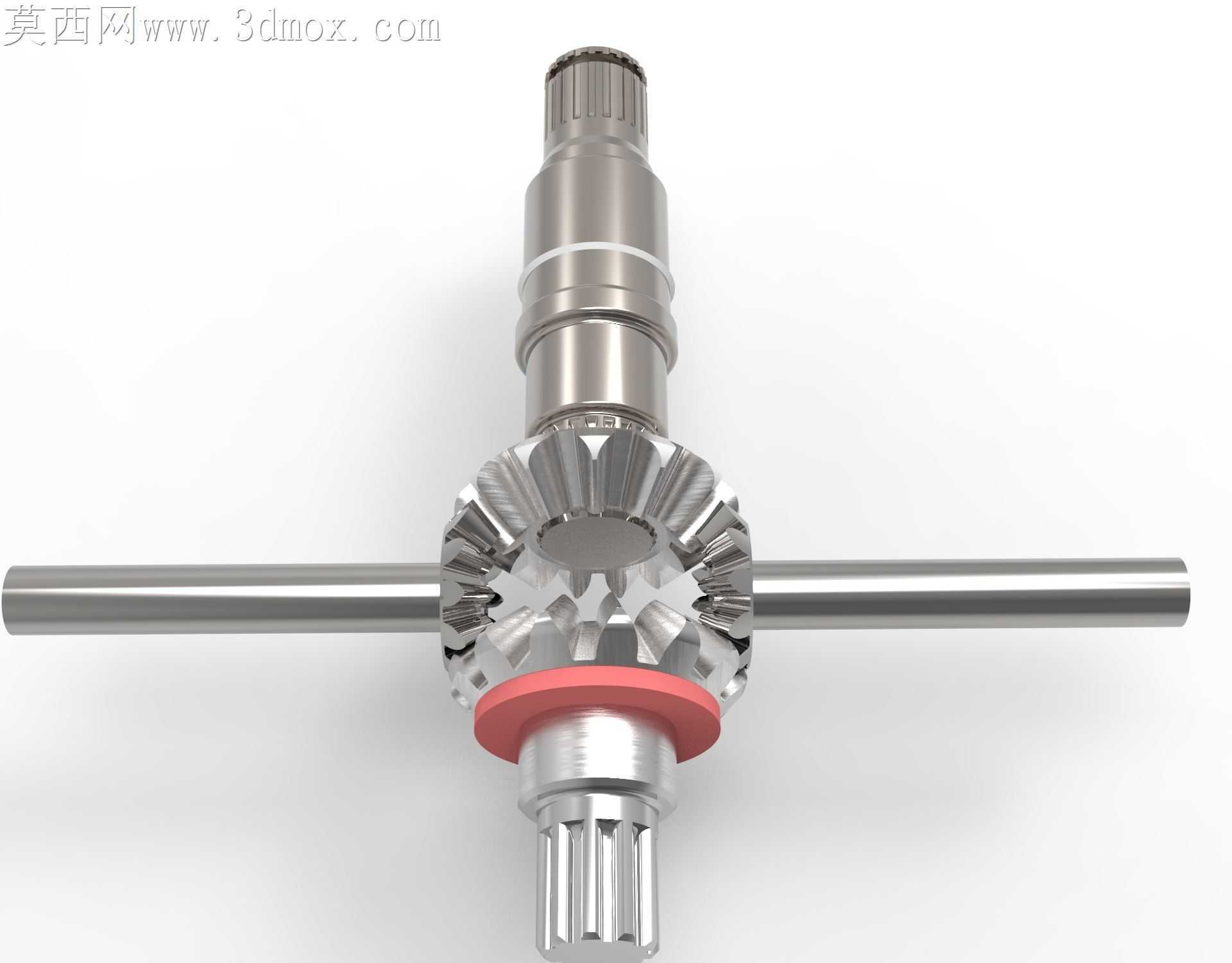

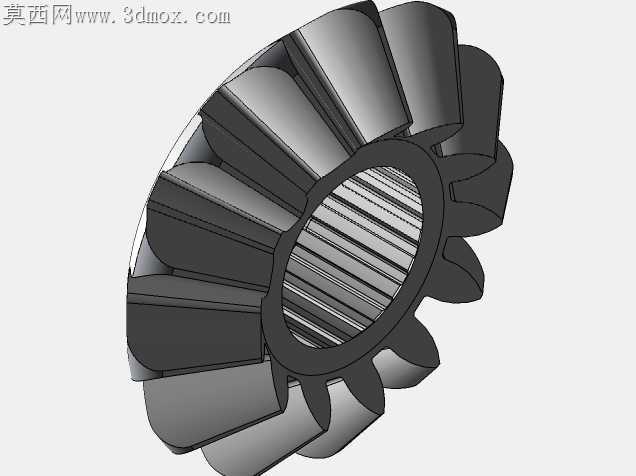

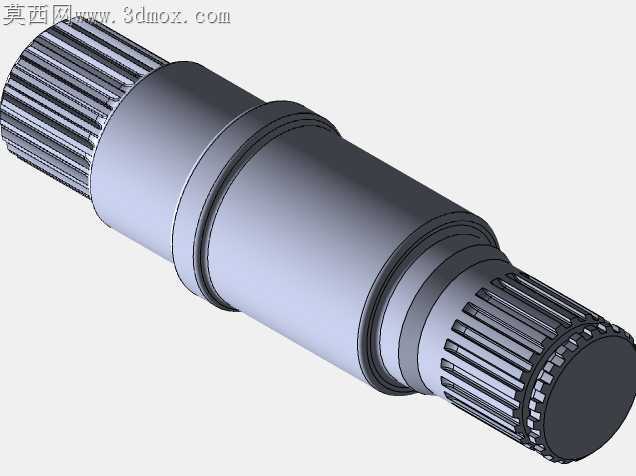

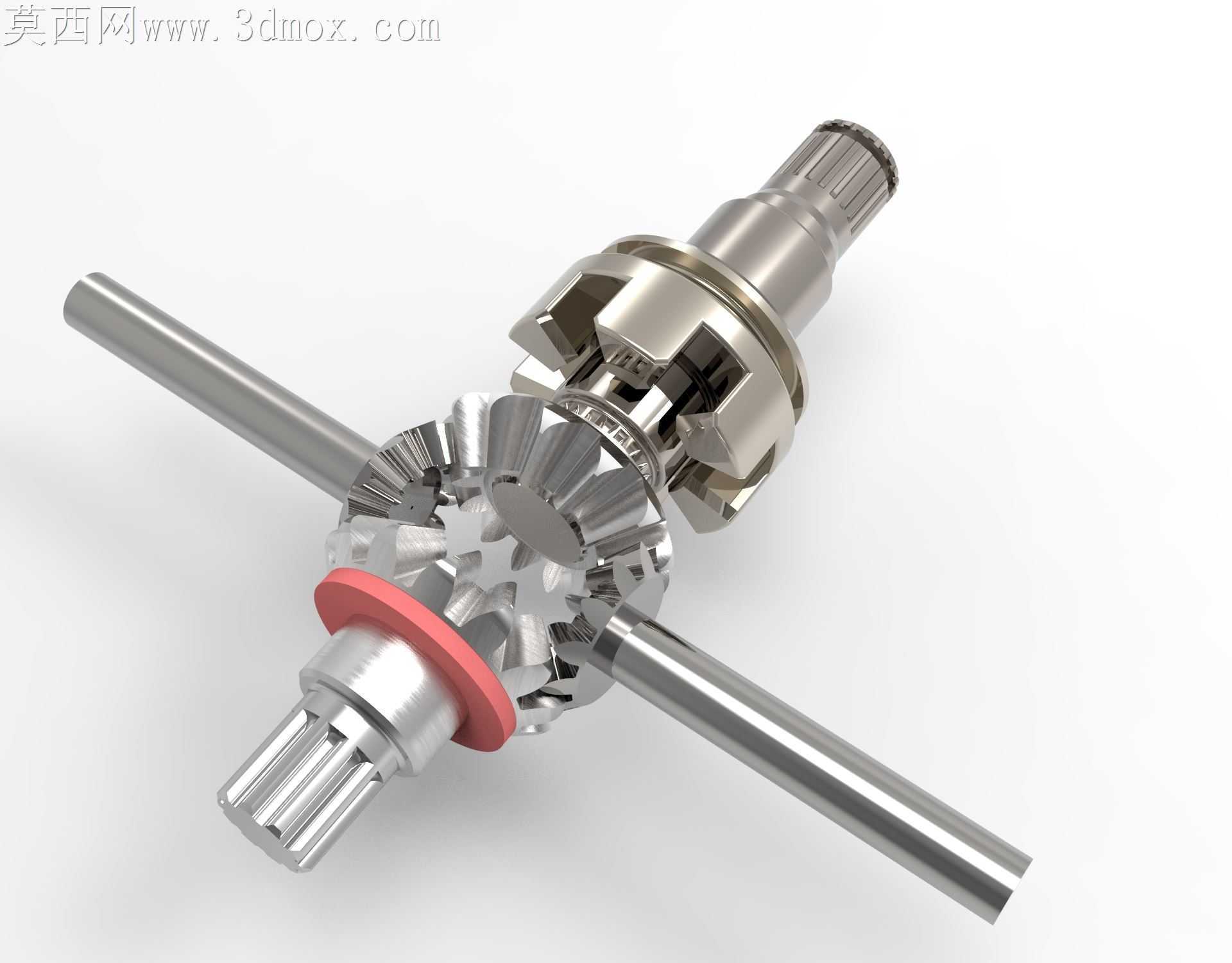

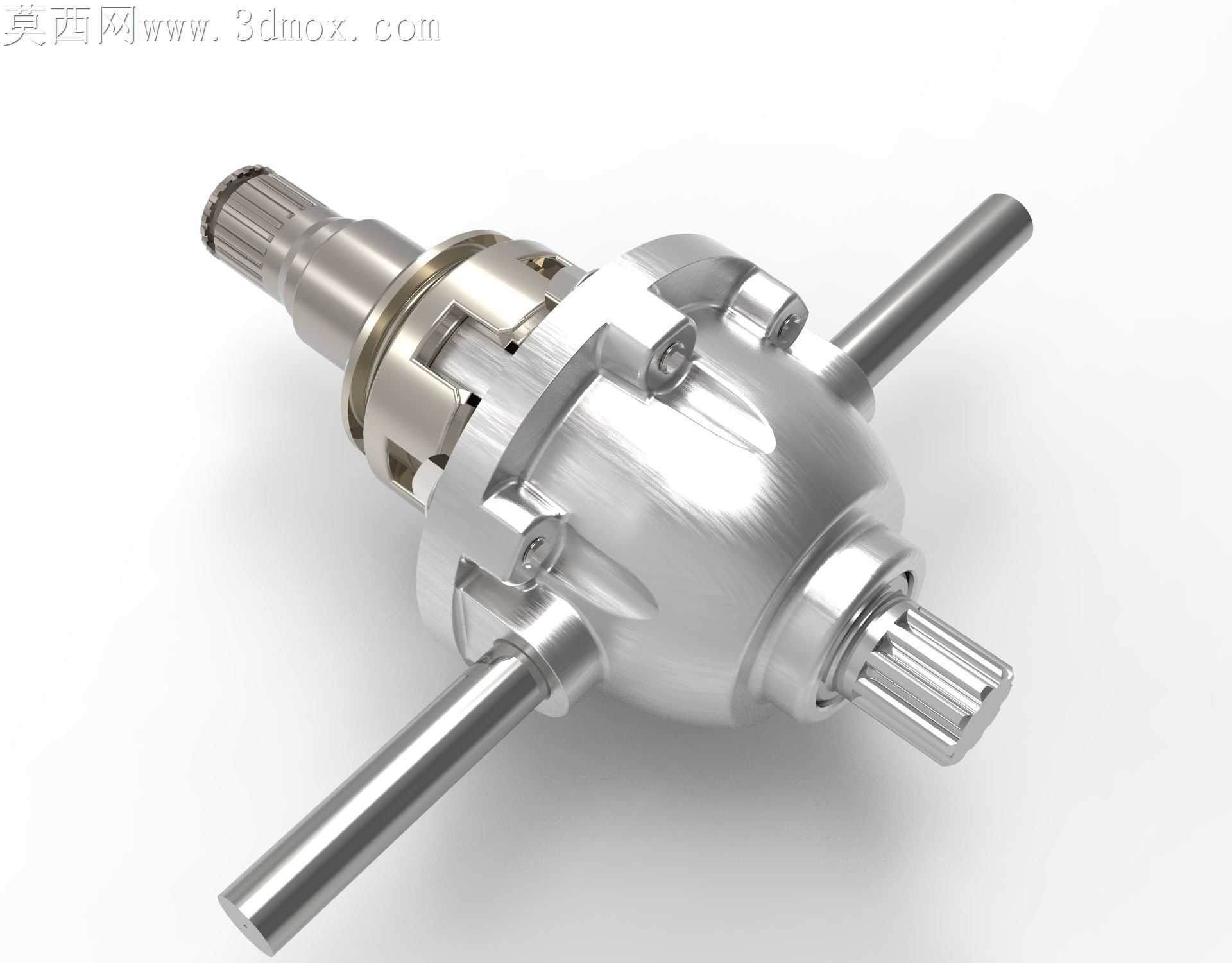

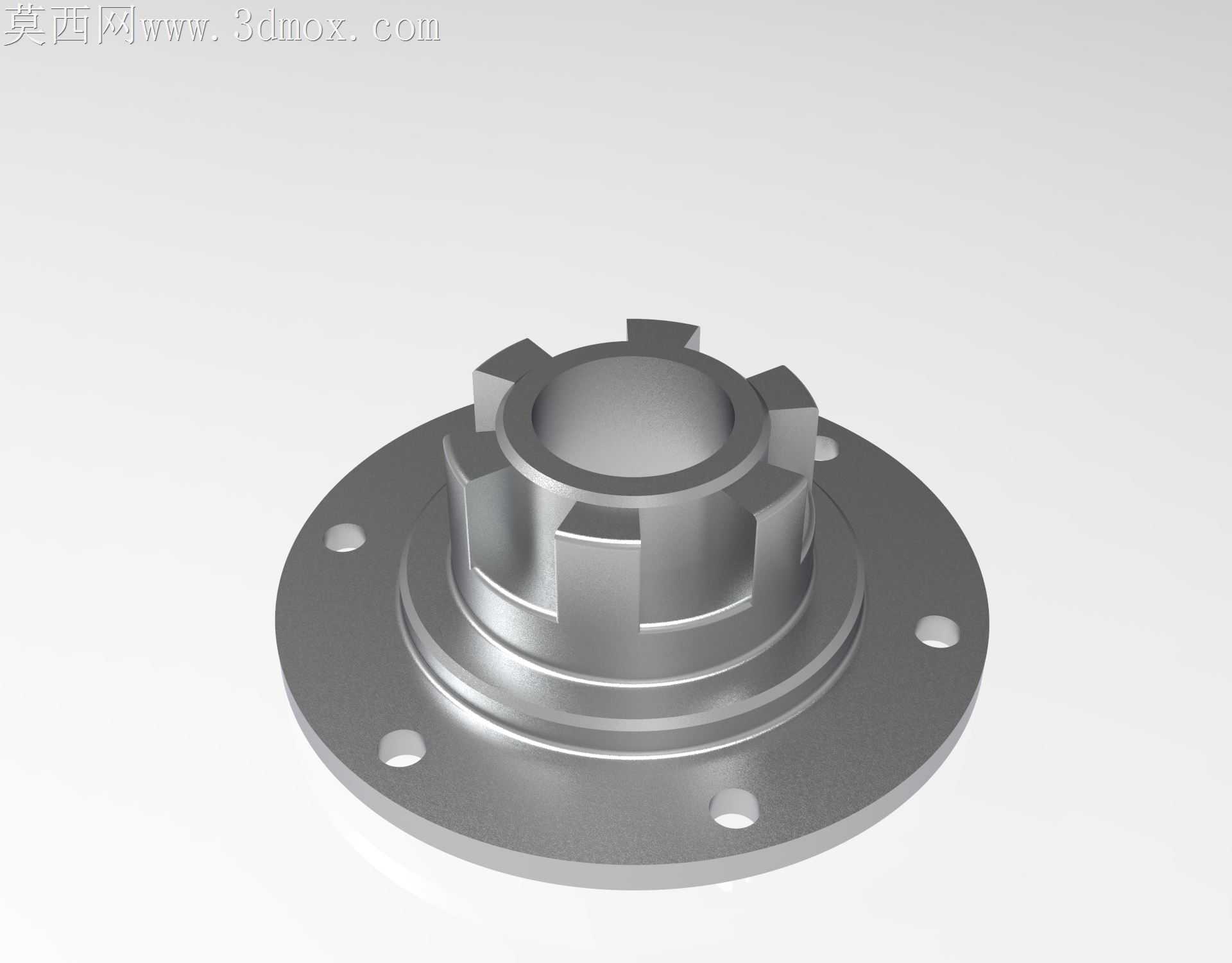

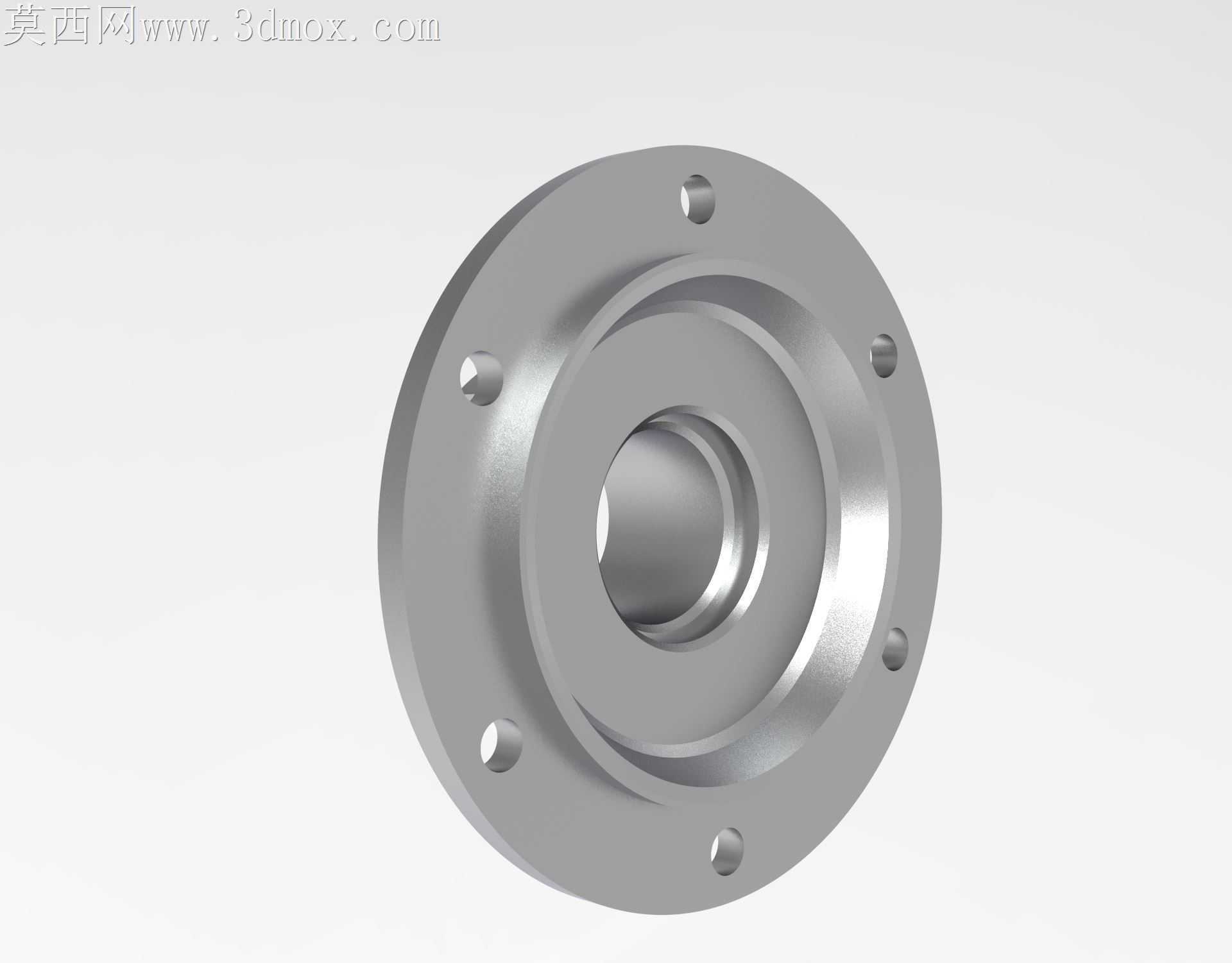

差速机构在实车装配中最常出现的异响、卡滞问题，大多源于十字轴与行星齿轮内孔的配合公差把控失当，以及半轴齿轮与差速器壳的轴向间隙预留不合理，这套模型在结构还原时特意把这类容易被忽略的装配细节做了具象化呈现。十字轴的四个轴颈端面没有做尖锐直角处理，而是保留了微小的圆弧过渡，对应实际加工中轴颈根部的应力释放结构，避免热处理后轴根位置出现微裂纹，长期承受交变扭矩时发生断裂。行星齿轮的球面与差速器壳内的支撑垫片接触面，模型里还原了0.12-0.2mm的间隙预留空间，这个数值区间是经过多轮台架试验验证的最优值——间隙过小会导致齿轮转动时热膨胀卡滞，间隙过大会让齿轮啮合时产生径向窜动，传递扭矩时出现冲击异响。差速器壳上的螺栓孔位置做了同轴度的细节还原，每个螺栓穿过的壳体通孔与另一侧的螺纹孔同轴度偏差控制在0.05mm以内，避免装配时螺栓受剪切力，长期颠簸工况下出现螺栓断裂的隐患。半轴与半轴齿轮的花键配合位置，模型里特意区分了外花键的齿顶倒角与内花键的入口导向锥，实际装配时这个导向结构能让半轴顺利插入花键孔，不会出现齿面对顶无法装配的问题，花键的侧隙也预留了合理范围，保证传动过程中齿面润滑油膜能稳定形成，减少齿面磨损。壳体上的红色密封环槽位置，还原了槽宽与O型密封圈的压缩量比例，密封圈压缩量控制在18%-22%之间，既保证壳体结合面的密封性能，不会出现齿轮油渗漏，又不会因为压缩量过大导致密封圈过早老化失效。十字轴与差速器壳的配合孔位置，模型里呈现了定位销的装配结构，避免十字轴在壳体内发生转动，导致轴颈润滑孔错位，行星齿轮轴颈失去润滑出现烧蚀。这套模型没有做过度的结构简化，每个配合面的公差带、装配让位结构都做了对应还原，能直观看到差速机构在动力传递过程中，左右半轴可以实现不同转速转动的结构逻辑，也能清晰看到每个零件在装配时的定位关系、配合要求，对应实际生产中从零件加工到总成装配的各个工艺控制点，能帮助理解差速机构在转弯工况下，如何通过行星齿轮的自转抵消左右轮的转速差，同时把主减速器传来的扭矩稳定分配给两侧半轴，避免轮胎出现滑动磨损。
