V160六速手动变速器GETRAG233总成结构

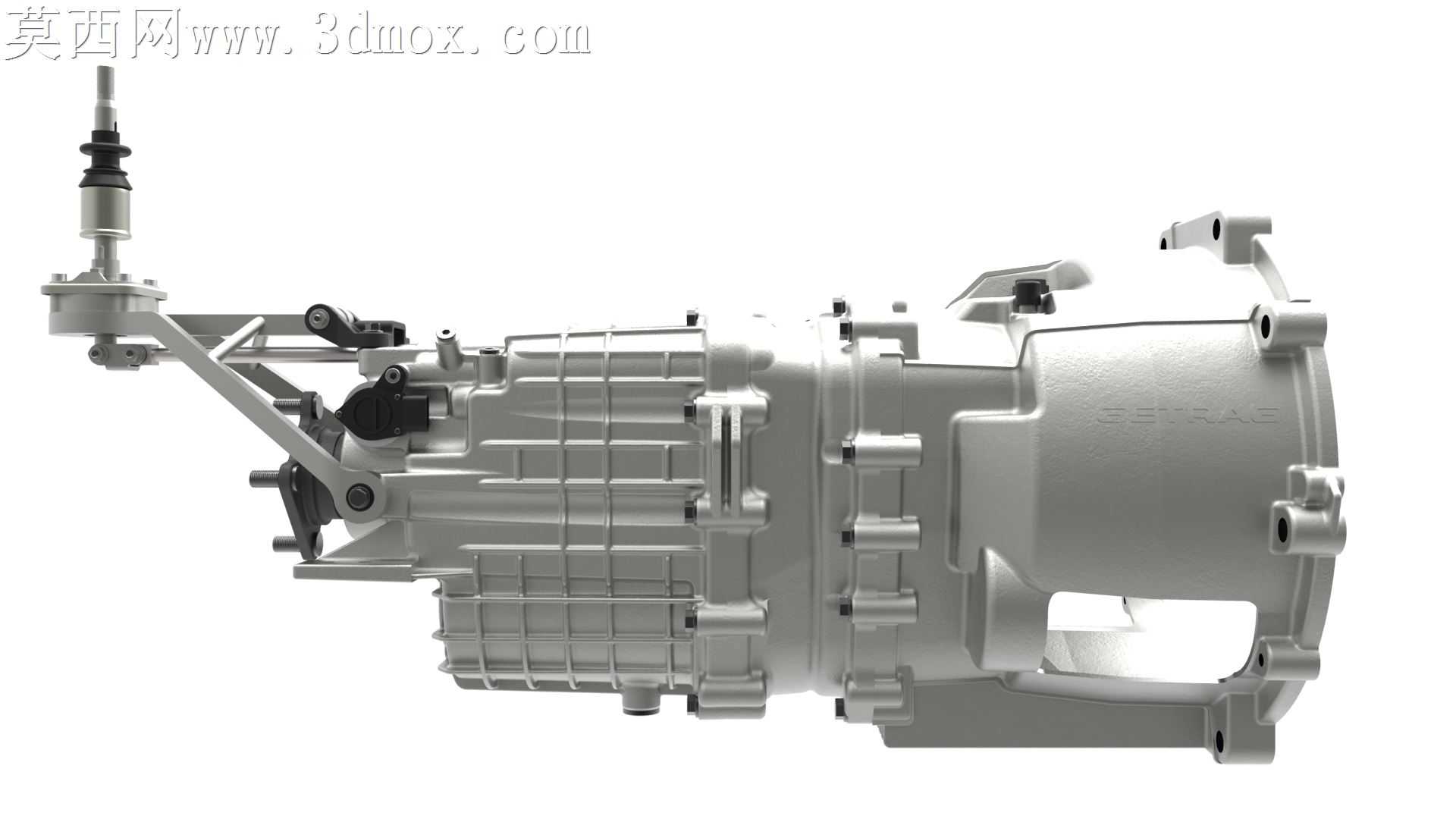

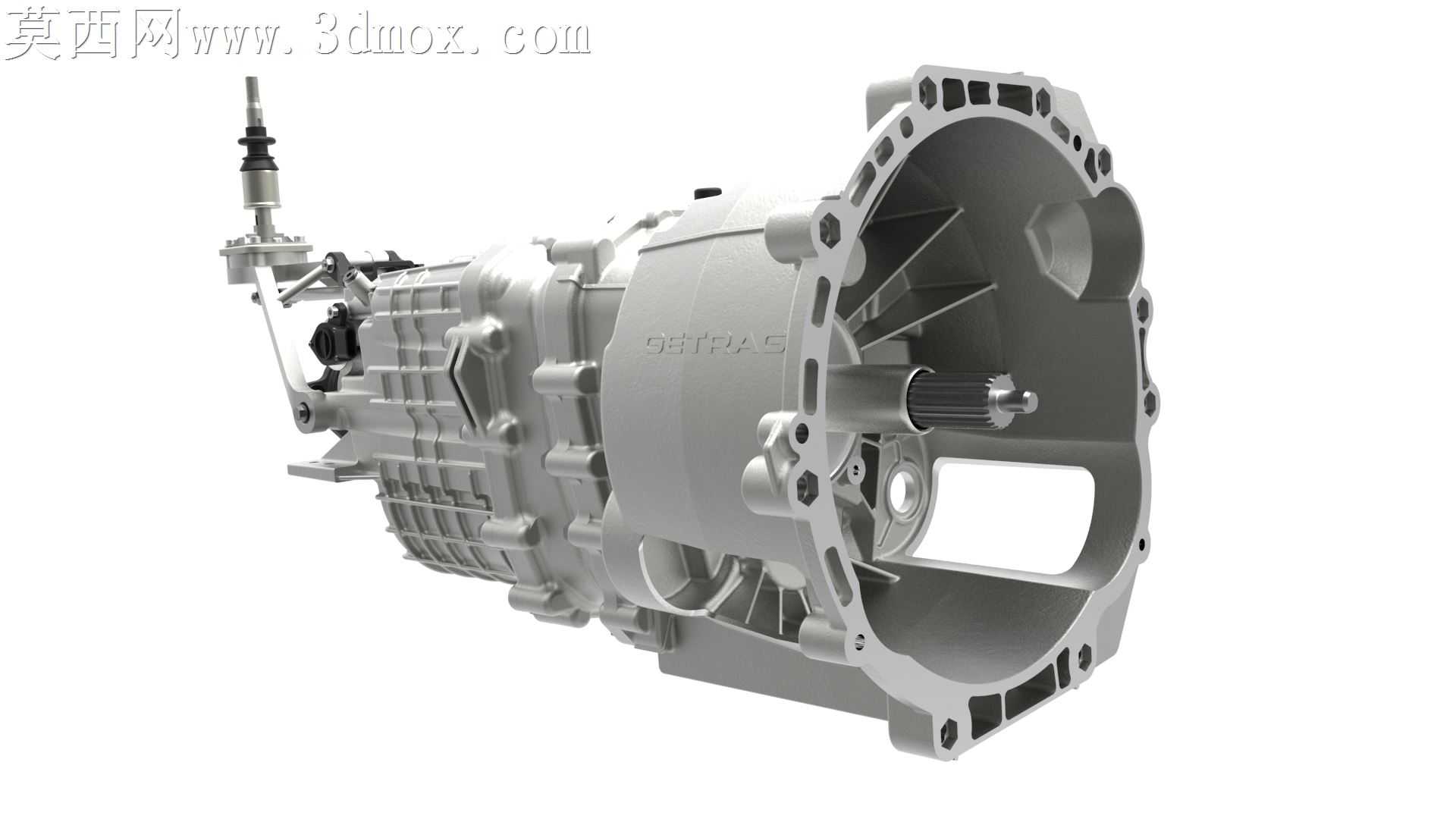

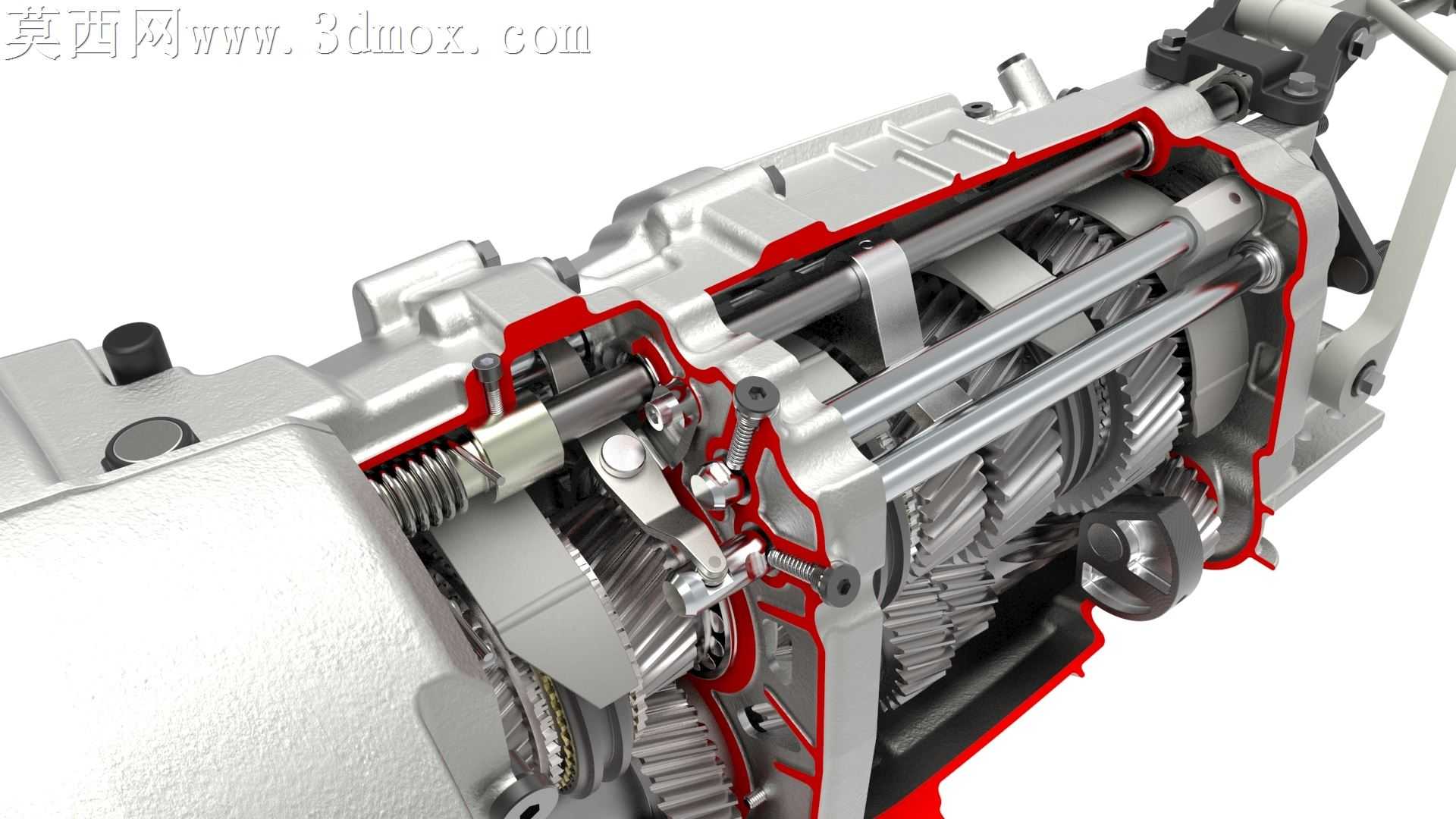

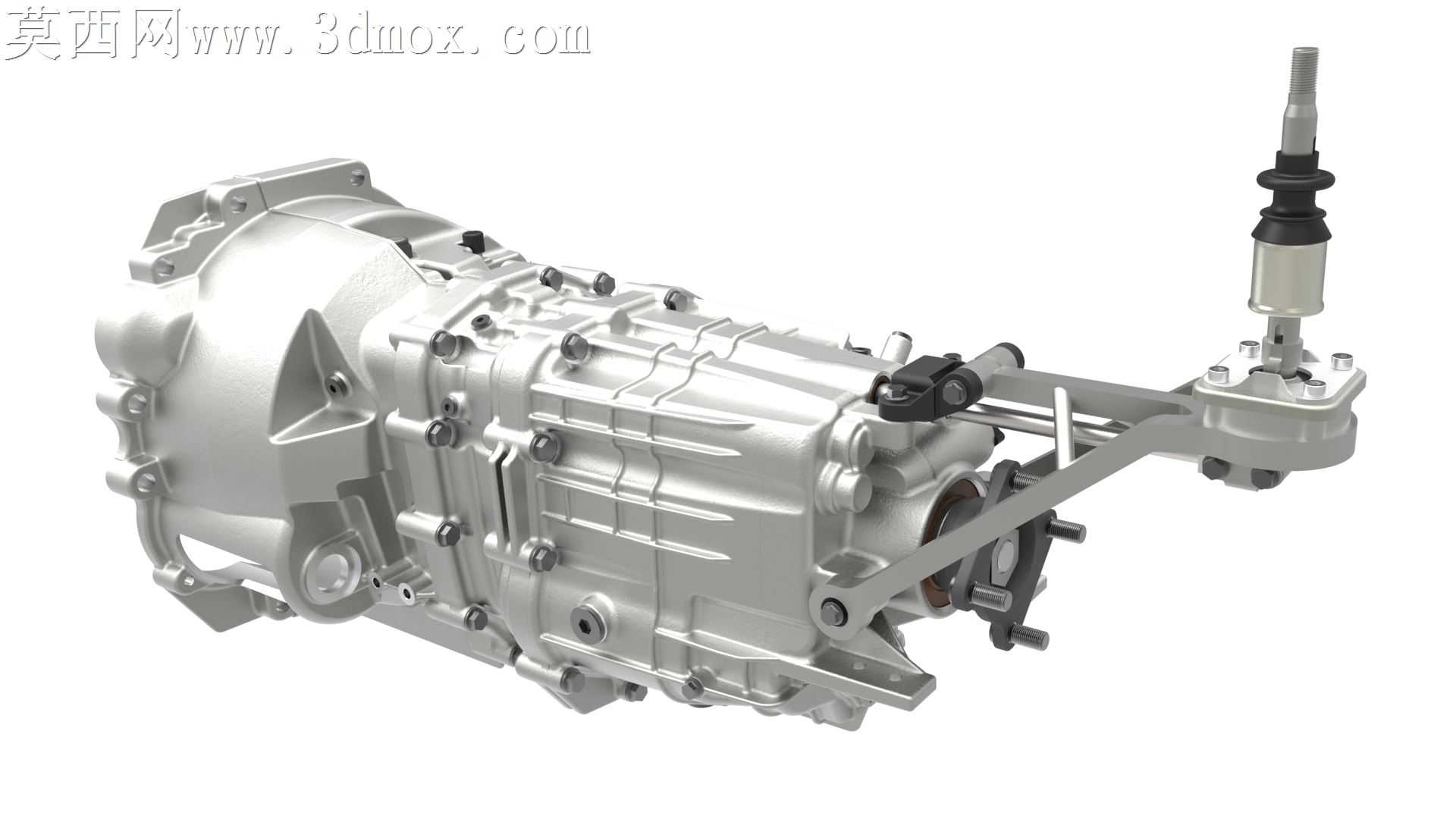

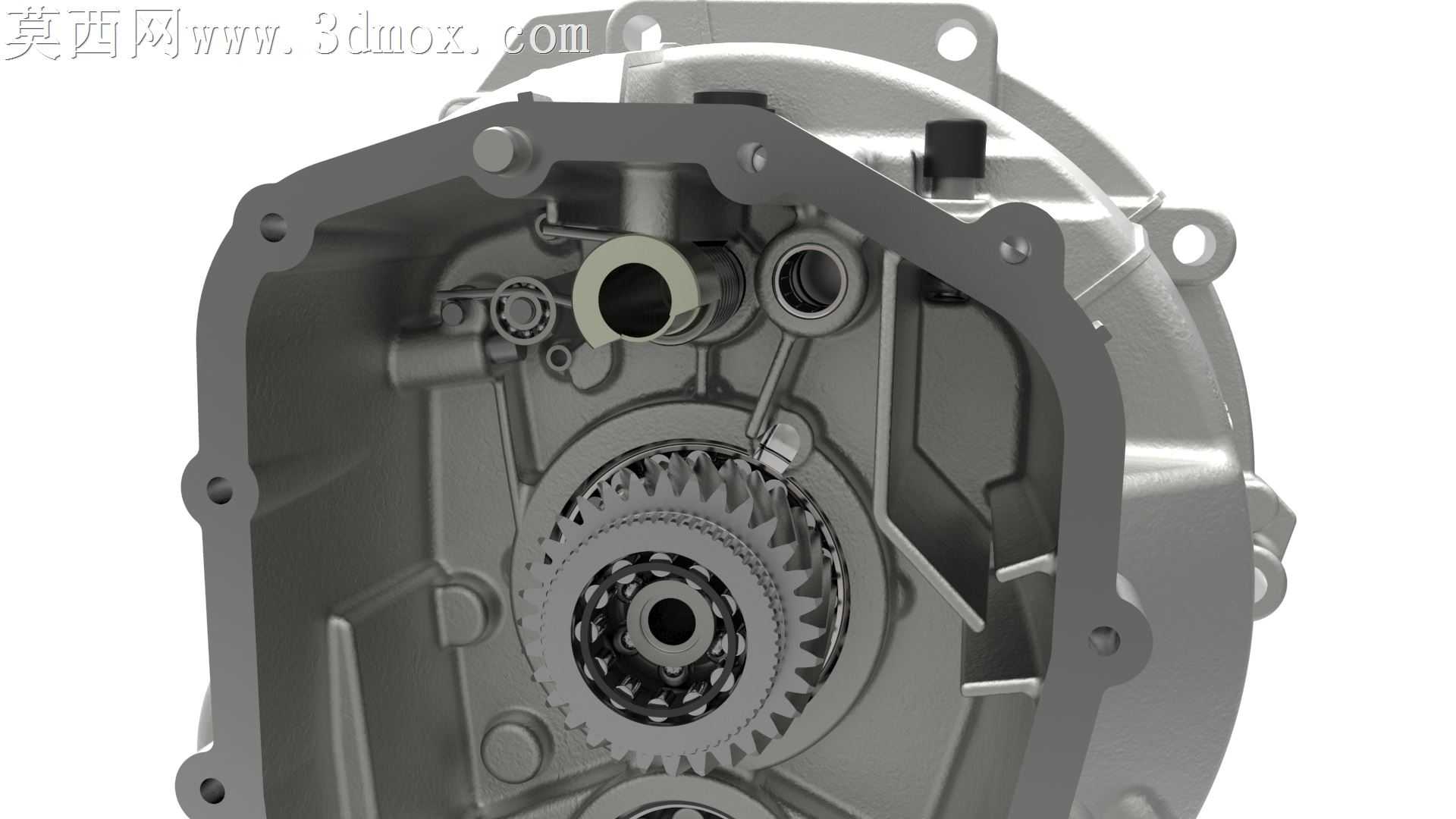

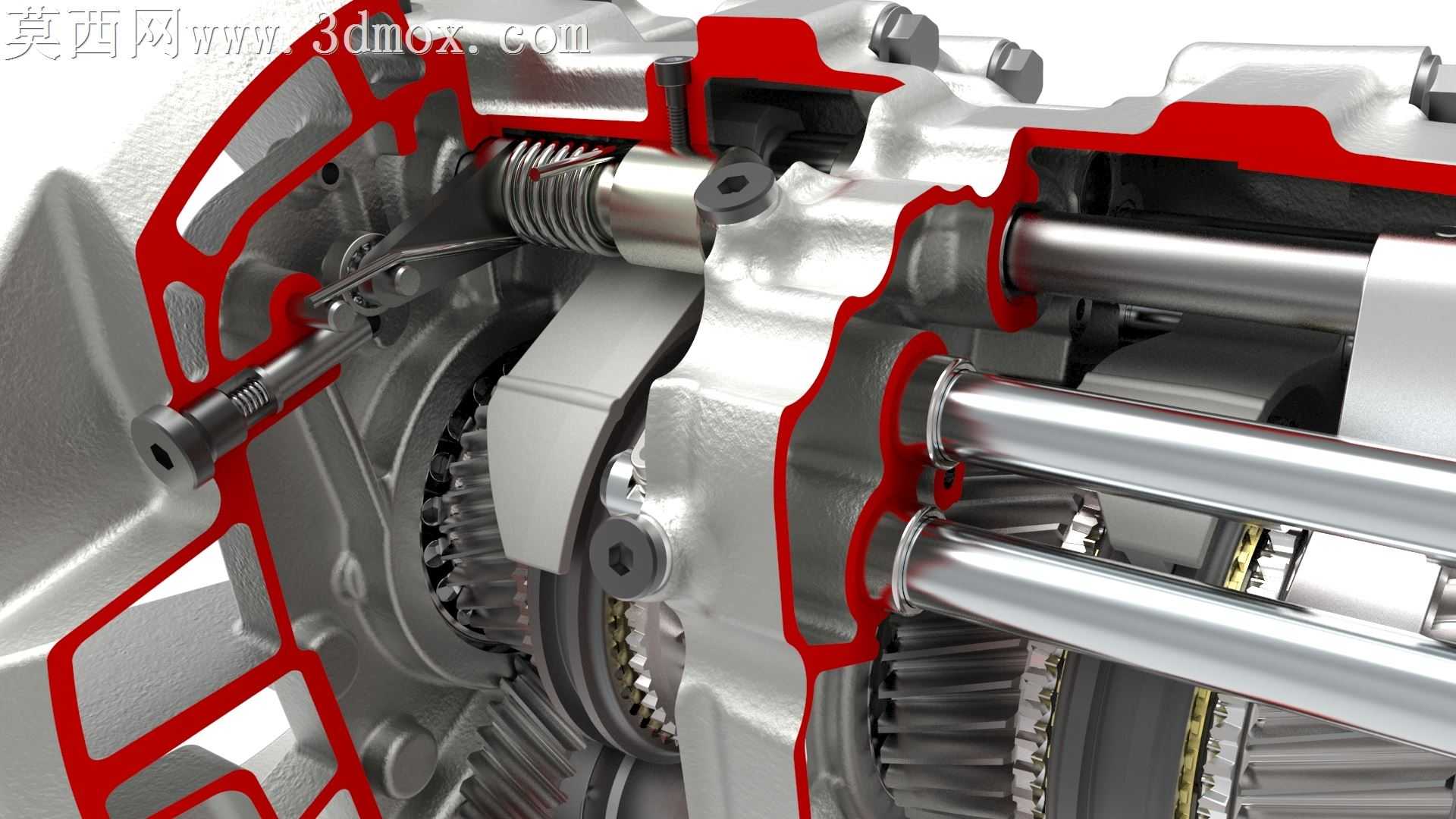

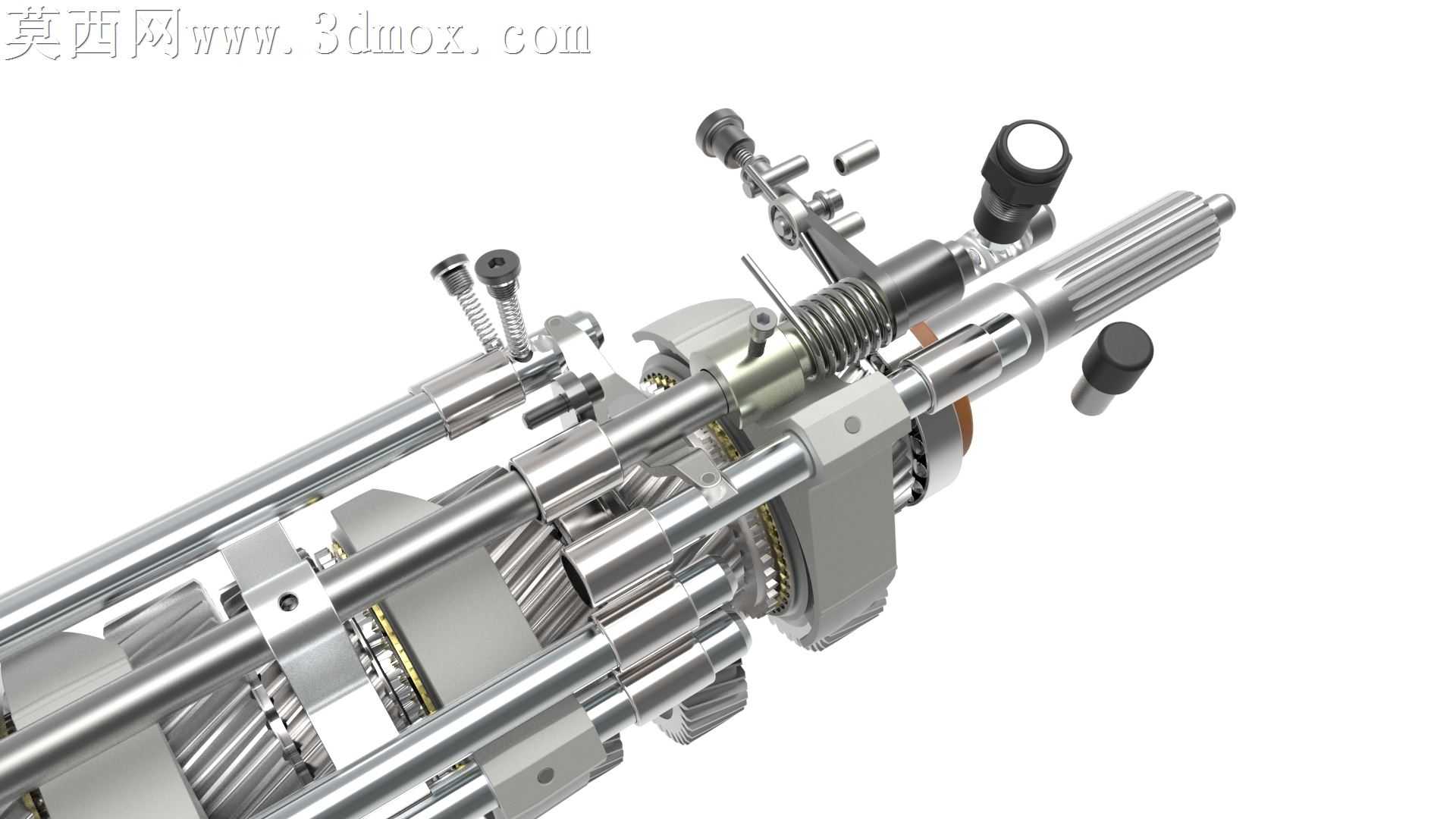

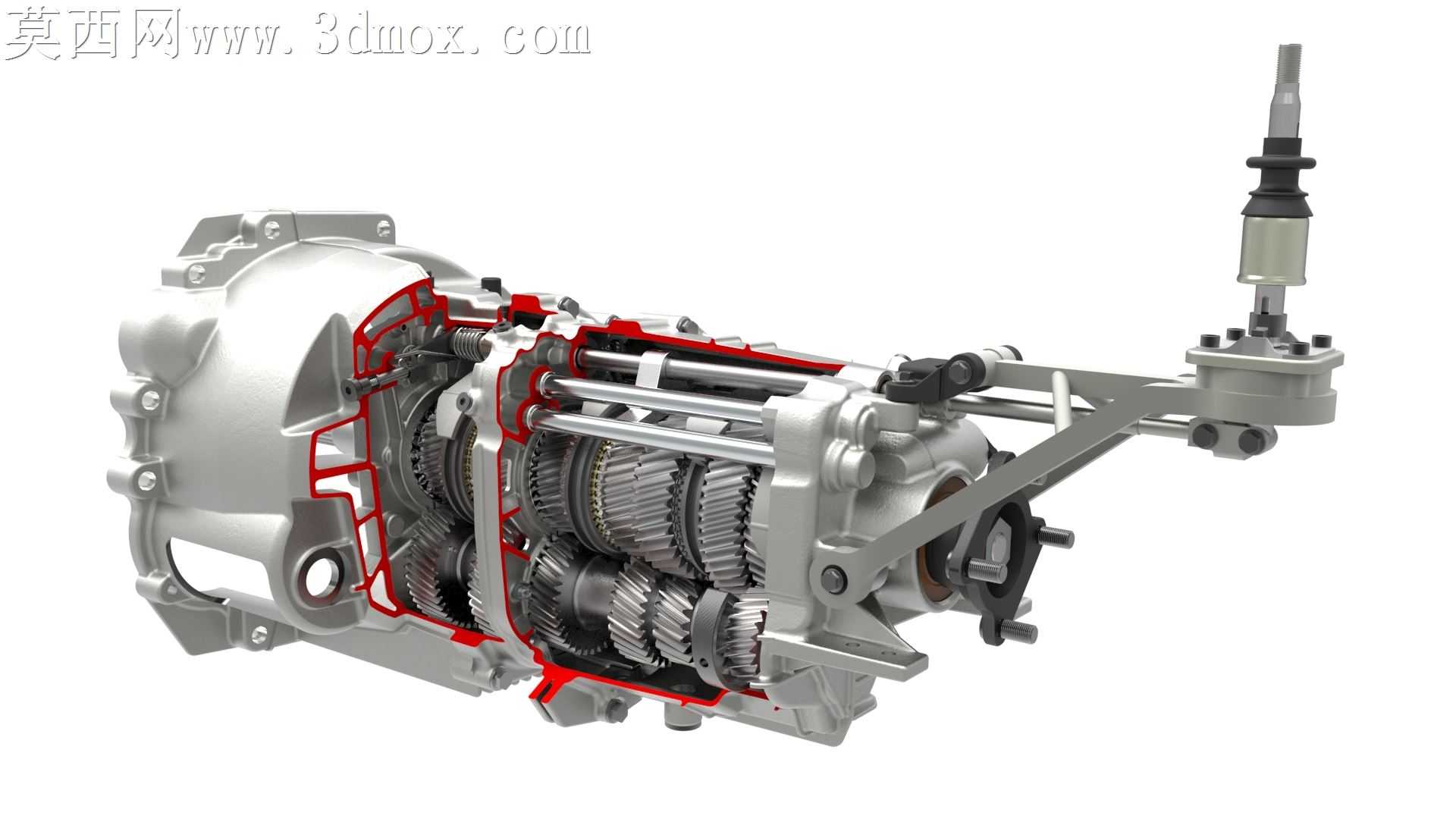

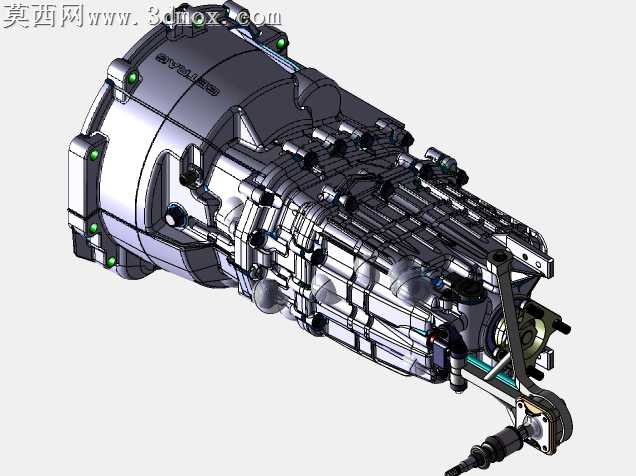

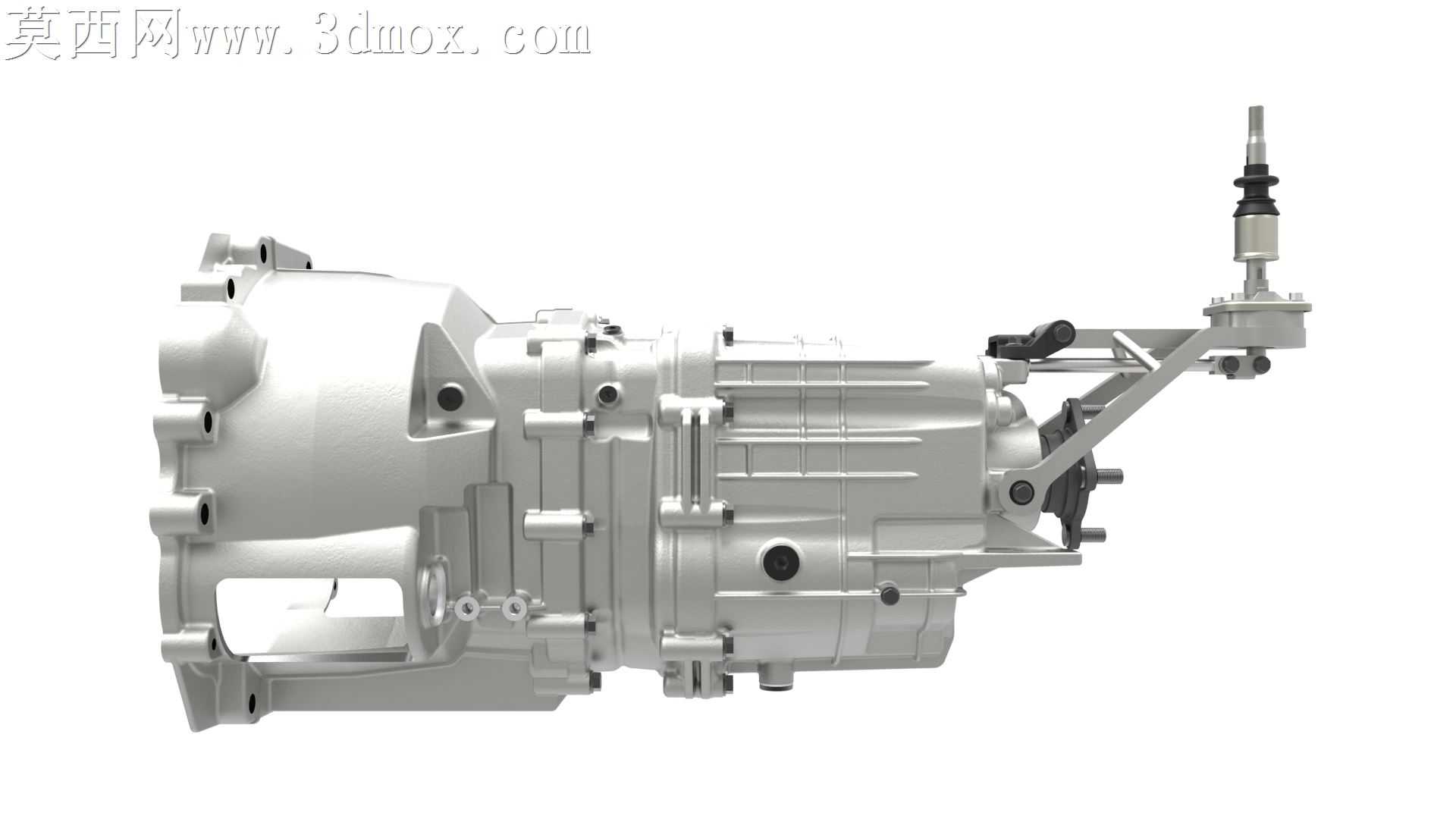

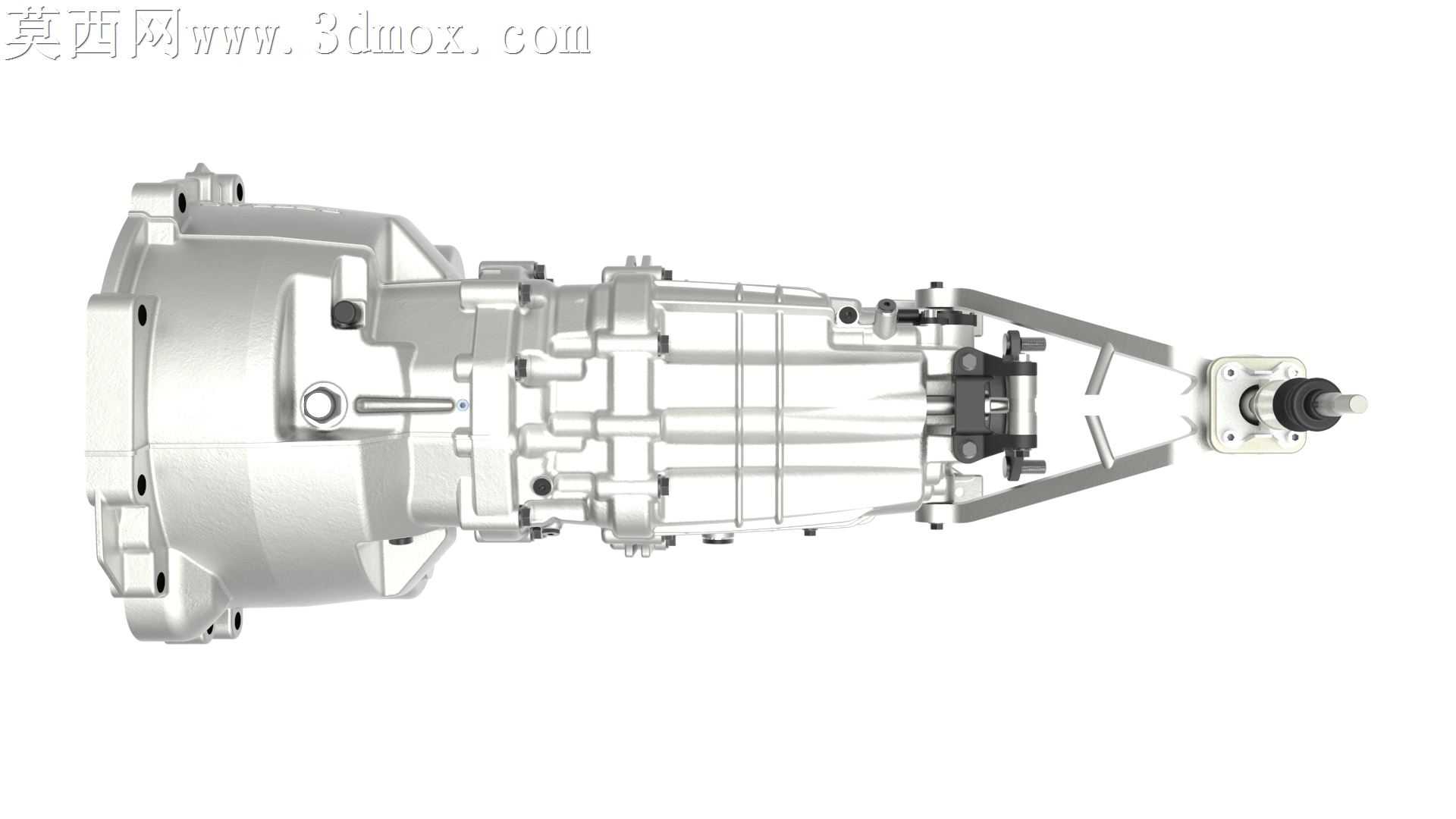

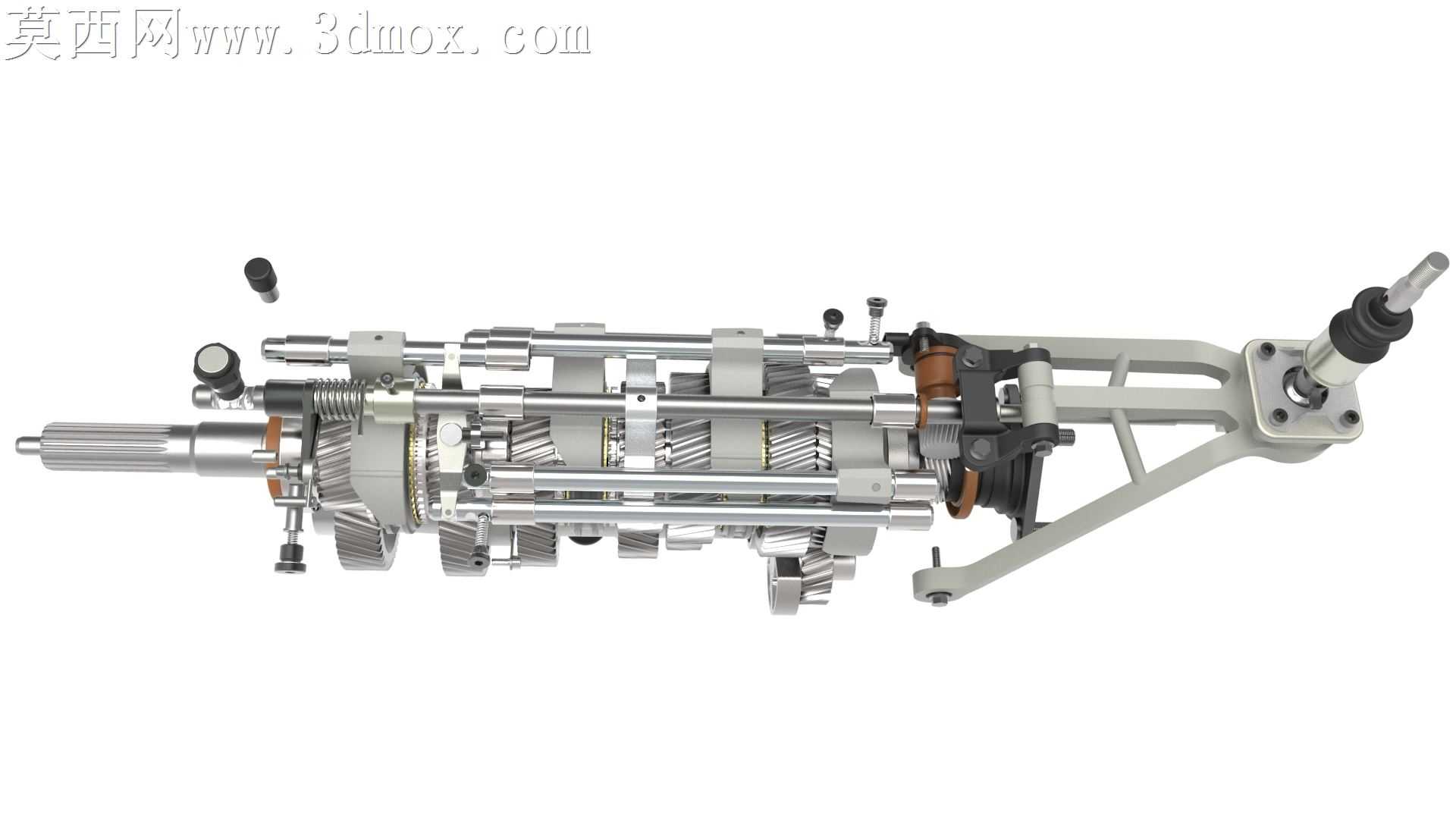

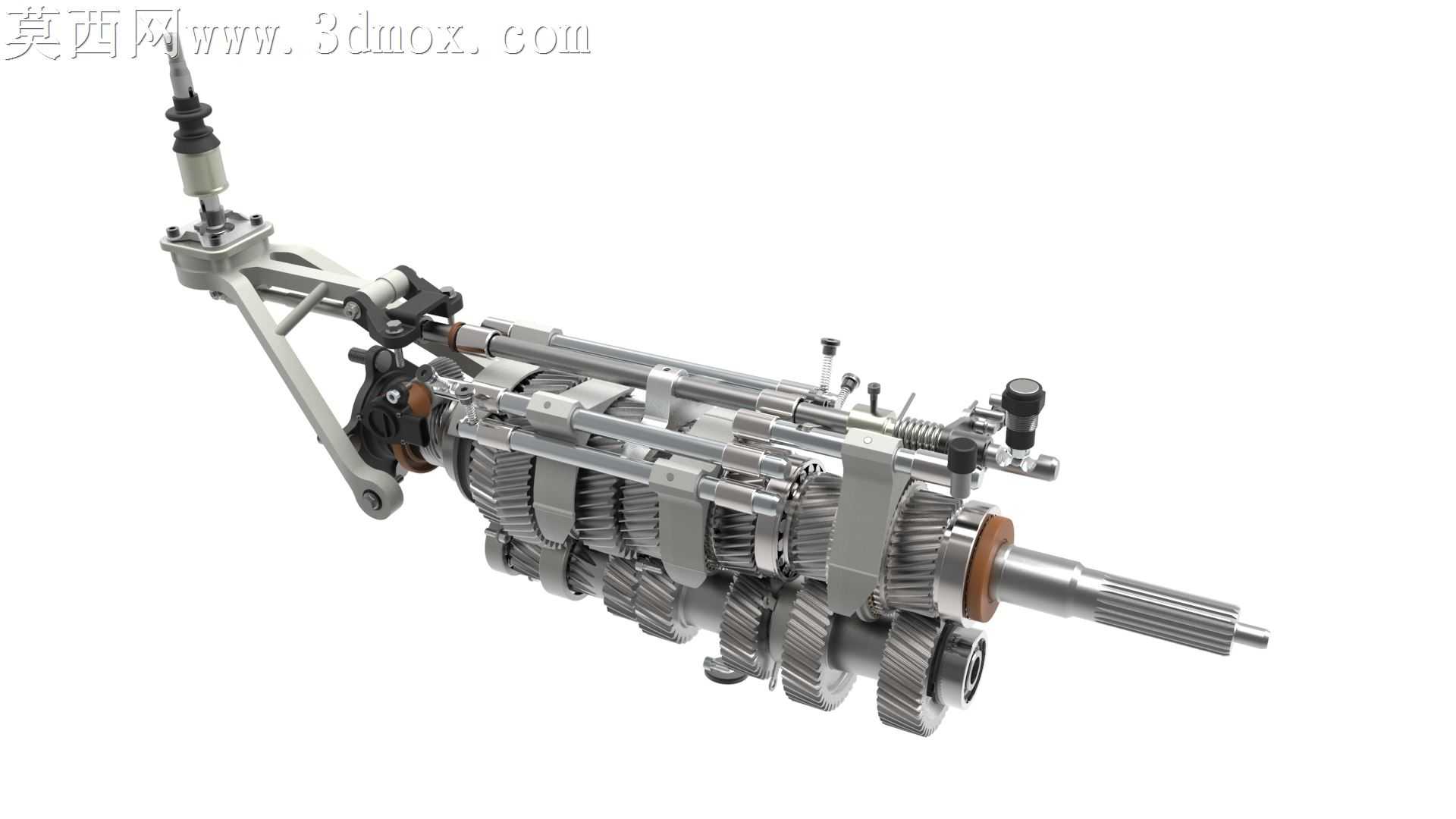

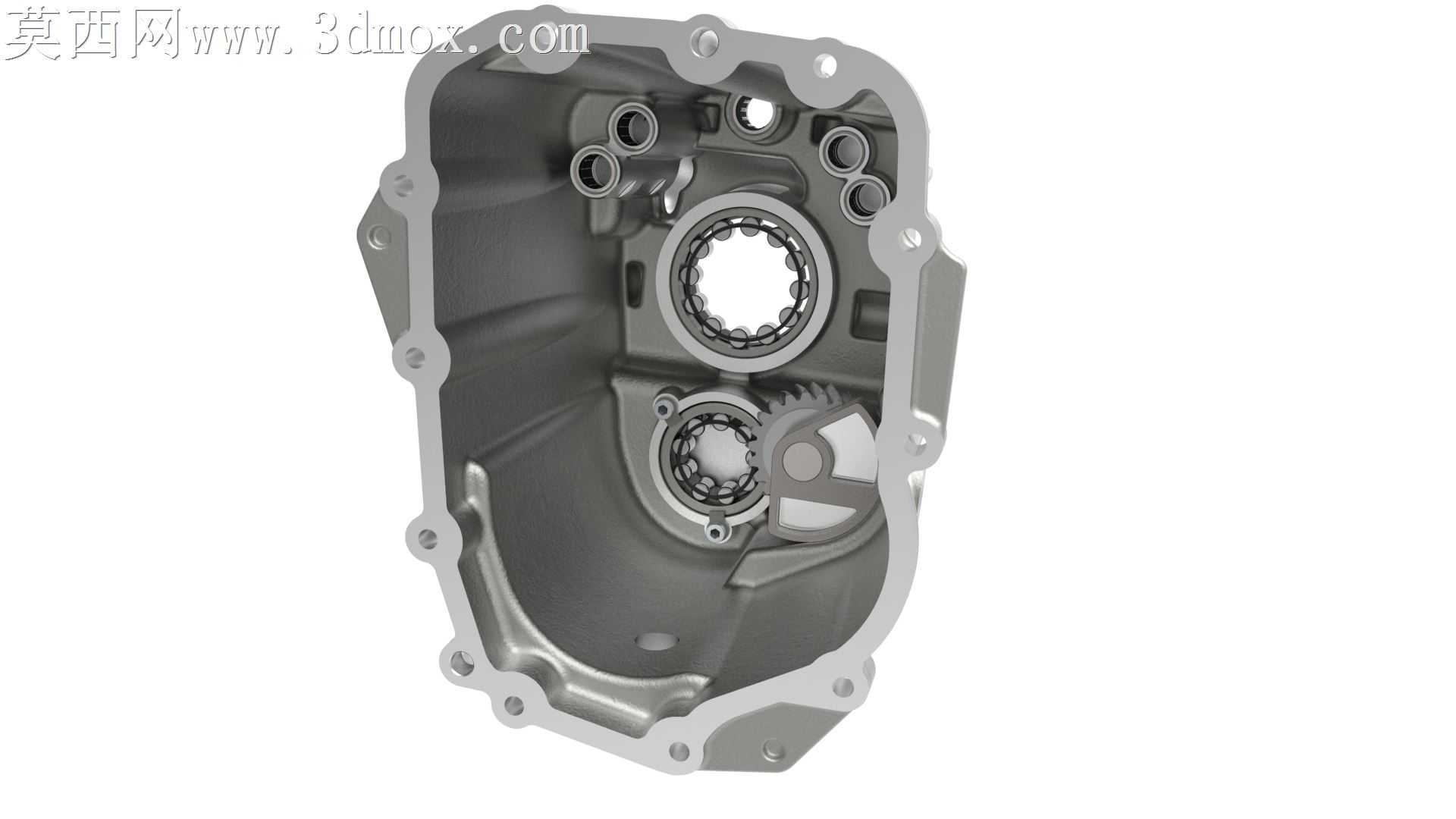

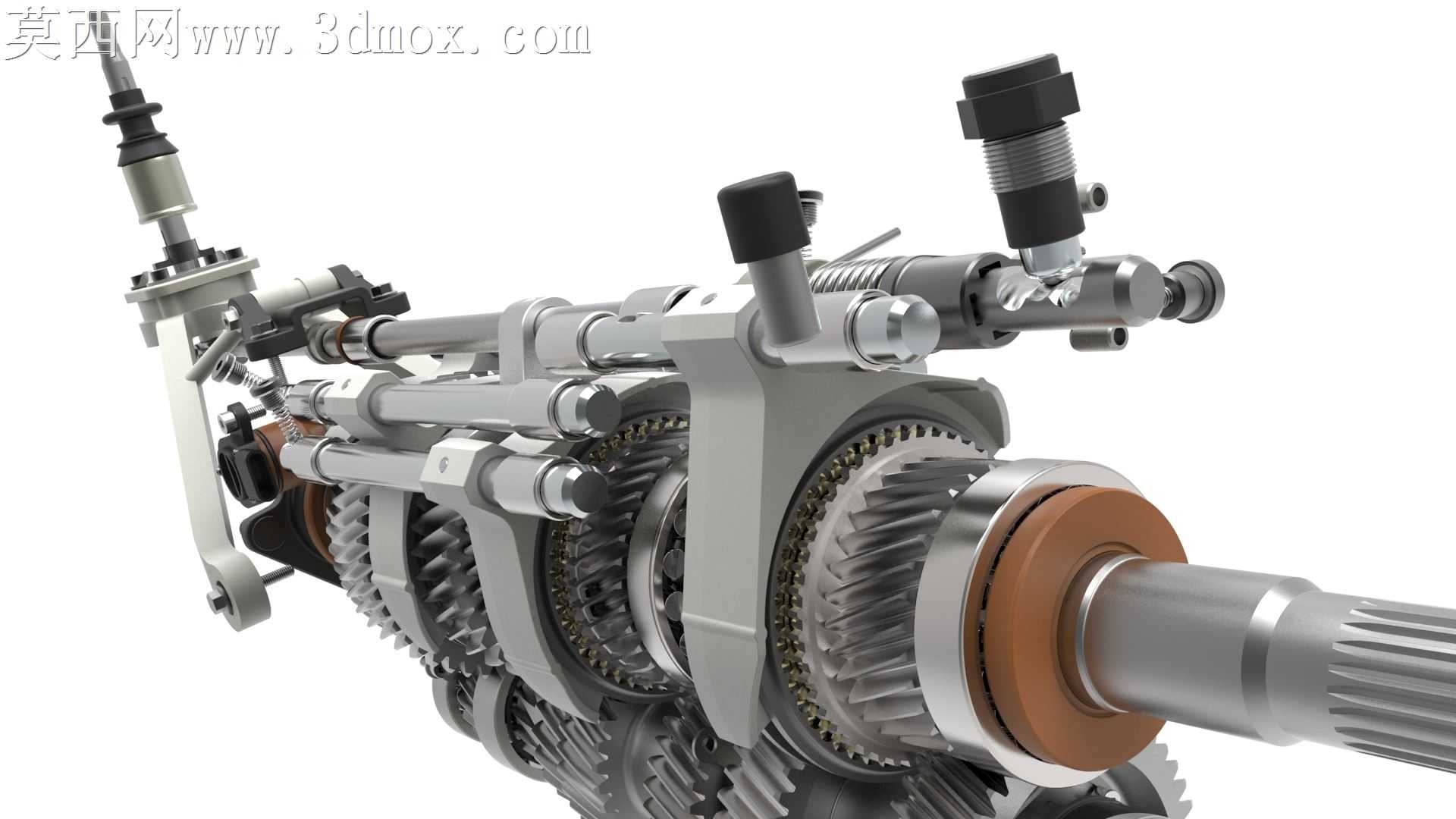

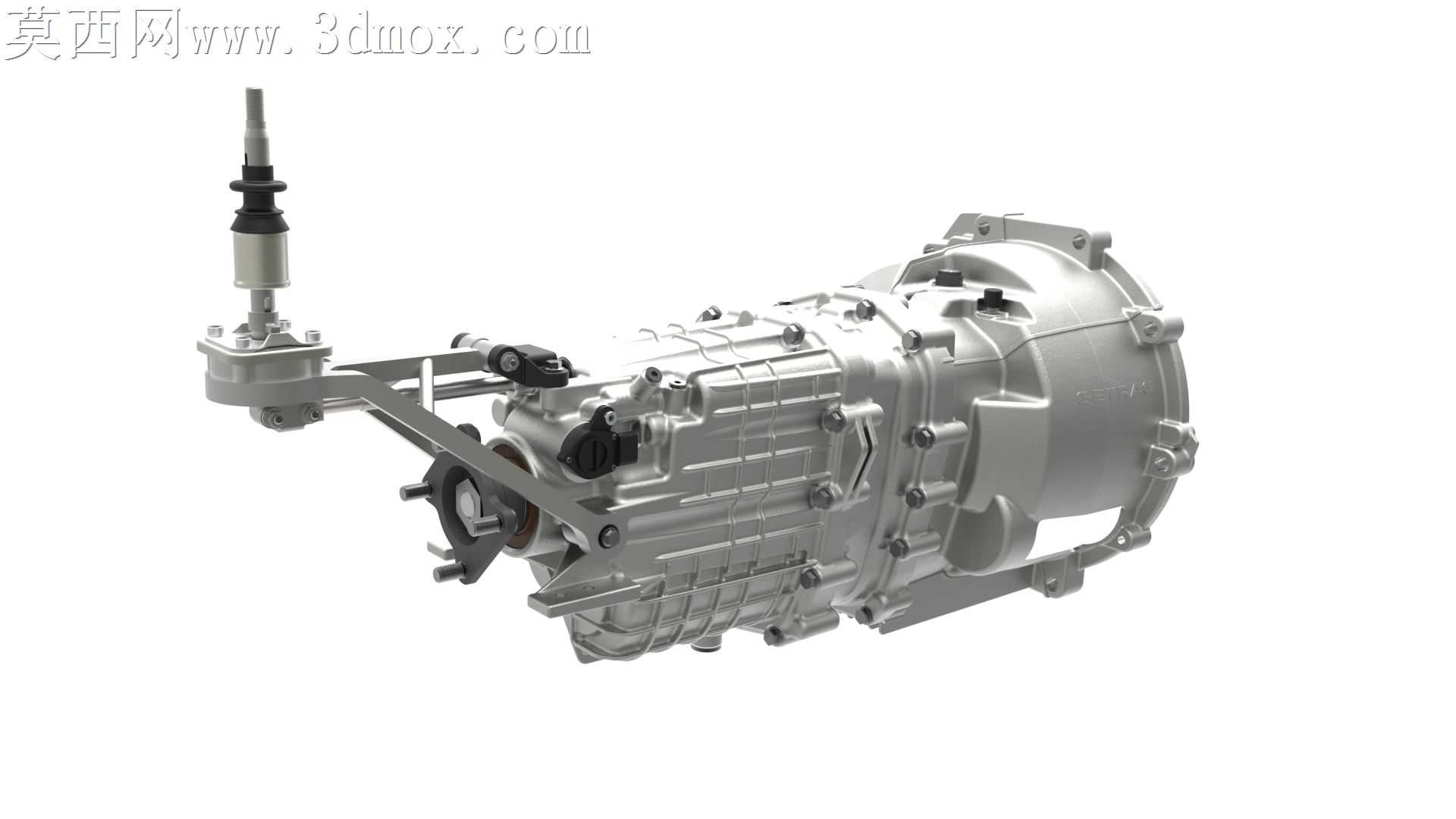

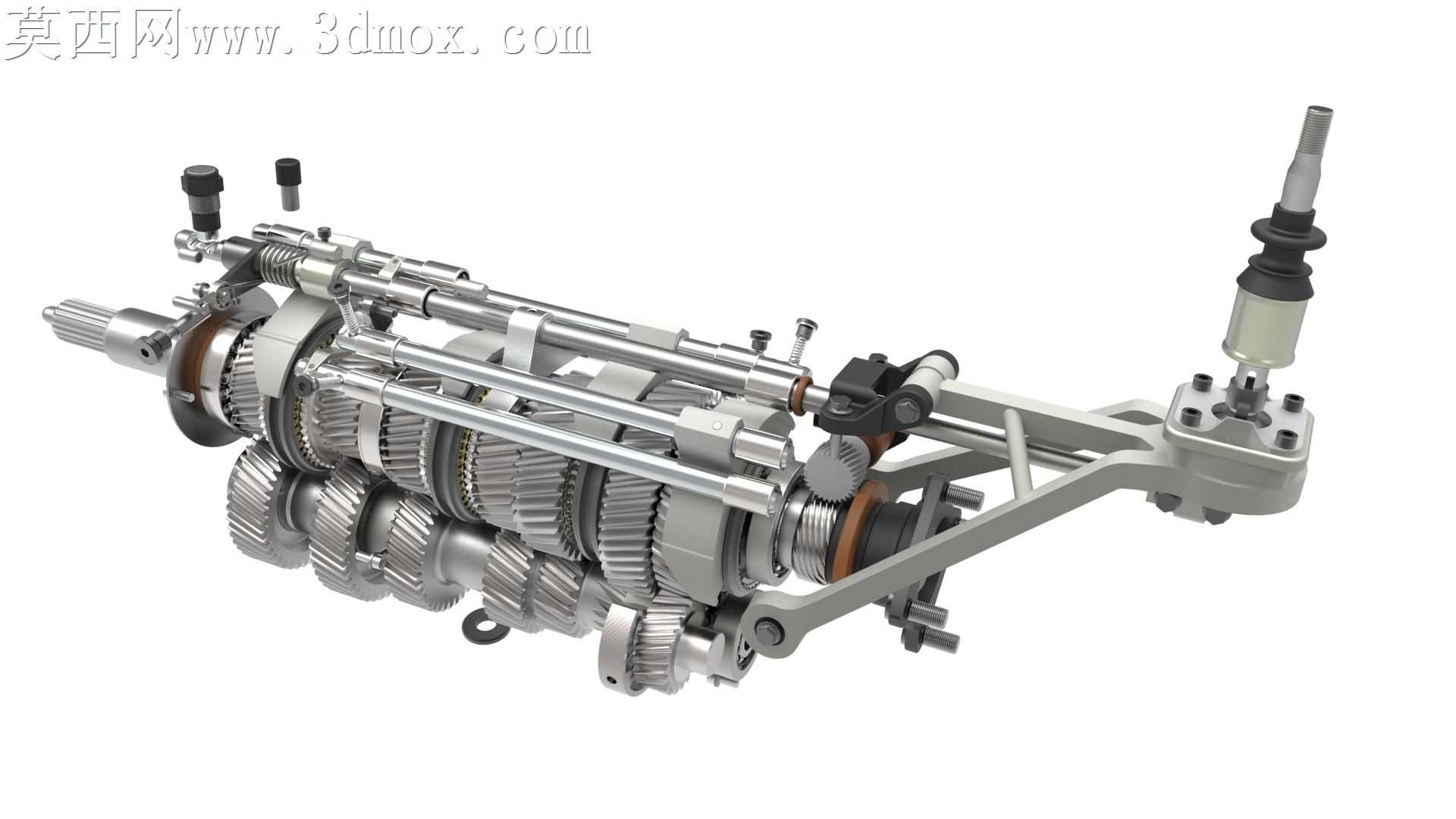

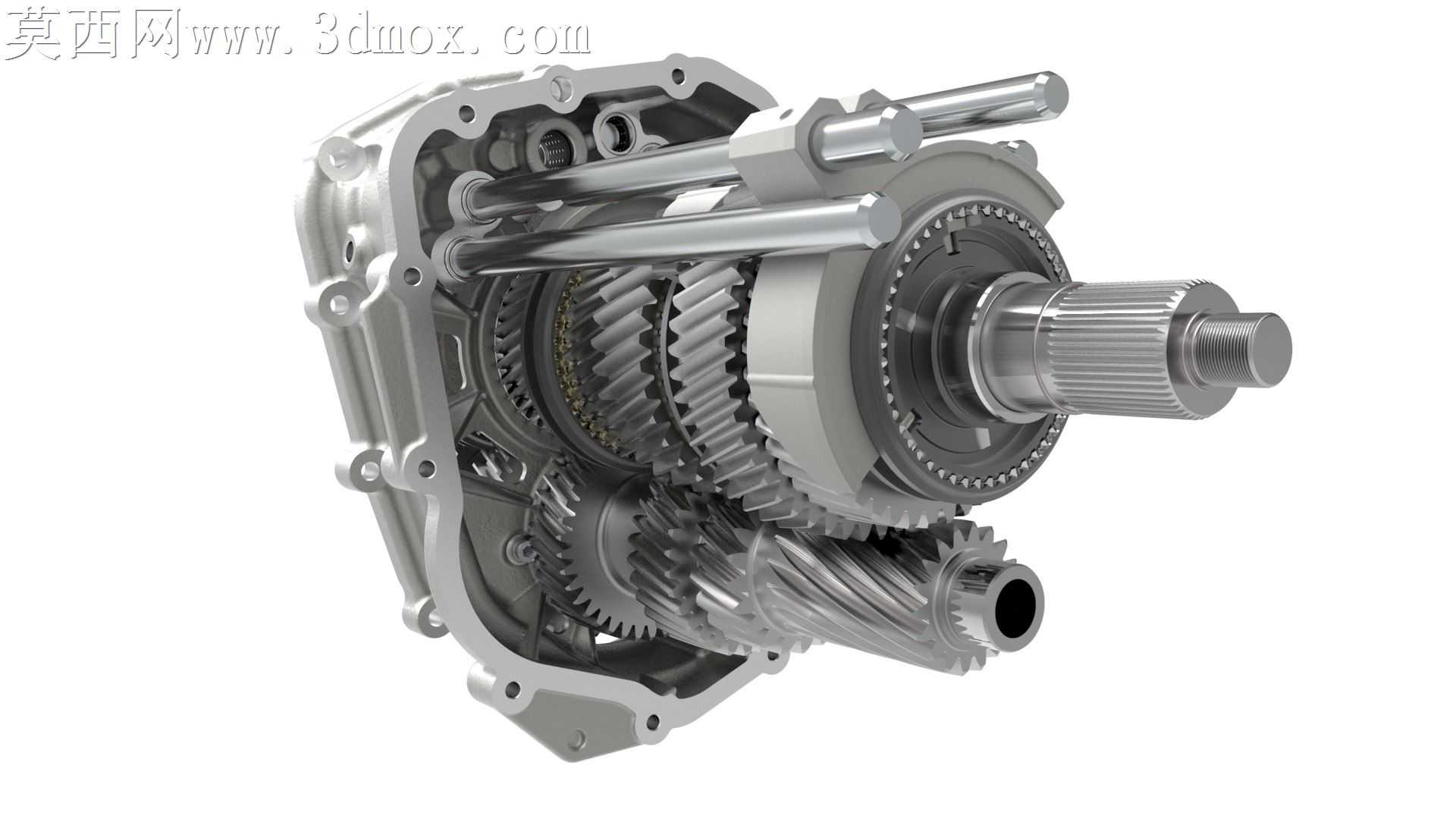

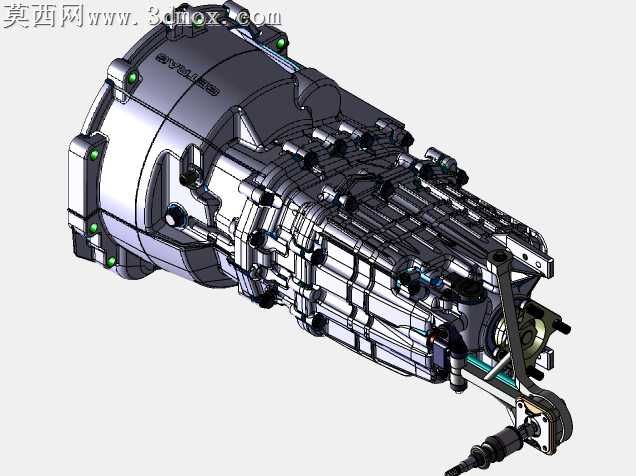

本作品为V160六速手动变速器（GETRAG 233）总成三维建模作品，建模过程围绕手动变速器的真实传动逻辑展开，完整还原了该款经典变速器的内部构造与外部装配形态。建模阶段严格遵循手动变速器的机械传动原理，对输入轴、输出轴、各挡位传动齿轮、同步器组件、换挡拨叉机构、换挡连杆总成以及变速器壳体结构进行了精细化的三维特征构建，每一处齿轮的齿形参数、轴段的配合公差、同步器的锁环结构都经过反复校准，确保各部件装配关系准确，能够直观呈现动力从输入轴接入后，通过不同挡位齿轮组啮合传递至输出端的完整传动路径。在材质与渲染表现上，针对变速器不同部件的材质特性做了区分设置：变速器壳体采用铸铝材质表现，还原金属铸造件的哑光磨砂金属质感，表面的安装凸台、螺栓孔、加强筋结构都通过材质光影突出立体结构；内部传动齿轮、传动轴采用合金钢材质，赋予金属部件特有的冷调金属光泽，齿面的啮合接触区域做了细微的质感区分，体现机械部件长期运转的真实质感；换挡操纵机构的防尘套、密封件采用橡胶材质，还原橡胶件的哑光柔性质感，不同材质的区分让整个装配体的结构层次更加清晰，剖切展示区域通过红色标识线勾勒内部腔体边界，让内部齿轮组、轴系、换挡机构的排布一目了然。设计过程中以展示手动变速器技术原理为核心目标，由于未接触实体硬件，所有零部件尺寸基于公开的技术资料与手动变速器通用设计规范推导设定，重点突出六速手动变速器的挡位排布逻辑、换挡机构的动作路径、齿轮传动的配合关系，通过剖切展示的形式，无需拆解模型即可清晰观察到内部各组件的相对位置与装配关系，完整呈现了经典后驱跑车手动变速器的内部机械构造，能够直观展现手动变速器的机械结构美感与传动设计逻辑，可用于手动变速器结构原理的直观展示与教学参考。
