注塑模具大弧抽芯结构设计方案

项目分类:注塑模图纸 发布时间:2026-05-21 ID:1153287
  • 注塑模具大弧抽芯结构设计方案
  • 注塑模具大弧抽芯结构设计方案
  • 注塑模具大弧抽芯结构设计方案
  • 注塑模具大弧抽芯结构设计方案

这套结构针对大弧度弧形注塑件的成型脱模需求设计,核心解决常规直线抽芯无法适配弧形型腔脱模的行业痛点,在汽车弯管接头、家电弧形导流件、卫浴弯管类塑件的批量注塑生产场景中应用广泛。日常生产里,带连续大弧度内凹或外弧结构的塑件,若采用常规斜导柱抽芯、滑块直线抽芯结构,抽芯过程中会出现型芯与成型弧面刮蹭,轻则导致塑件表面拉毛、尺寸超差,重则出现型芯卡滞、模具型腔损伤的问题,这套弧形抽芯结构正是为规避这类生产故障开发。

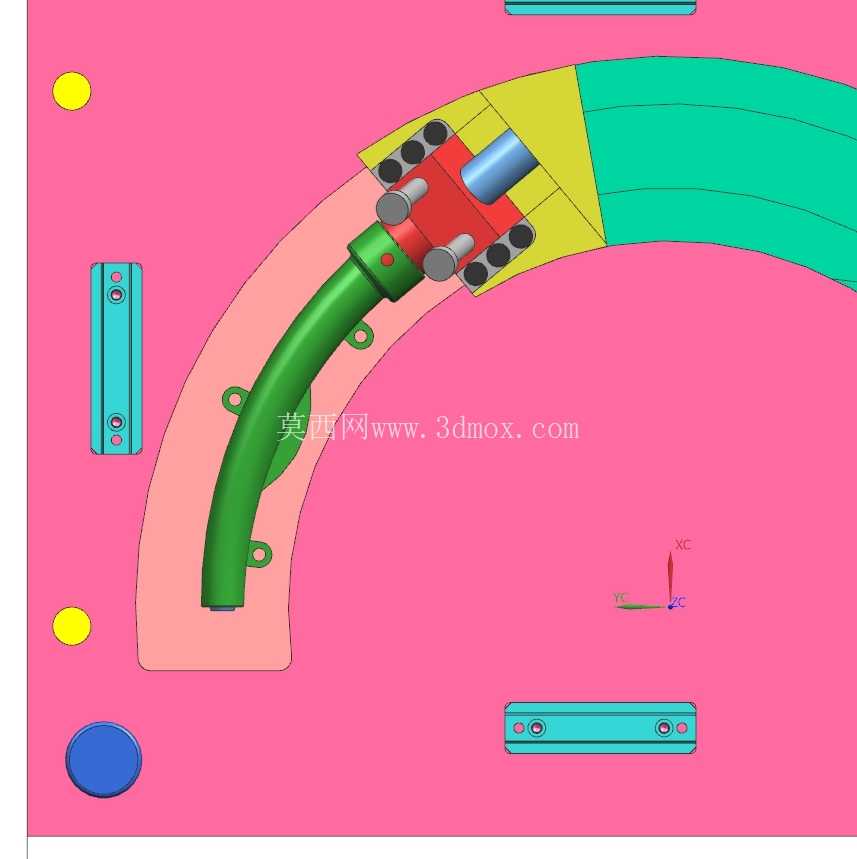

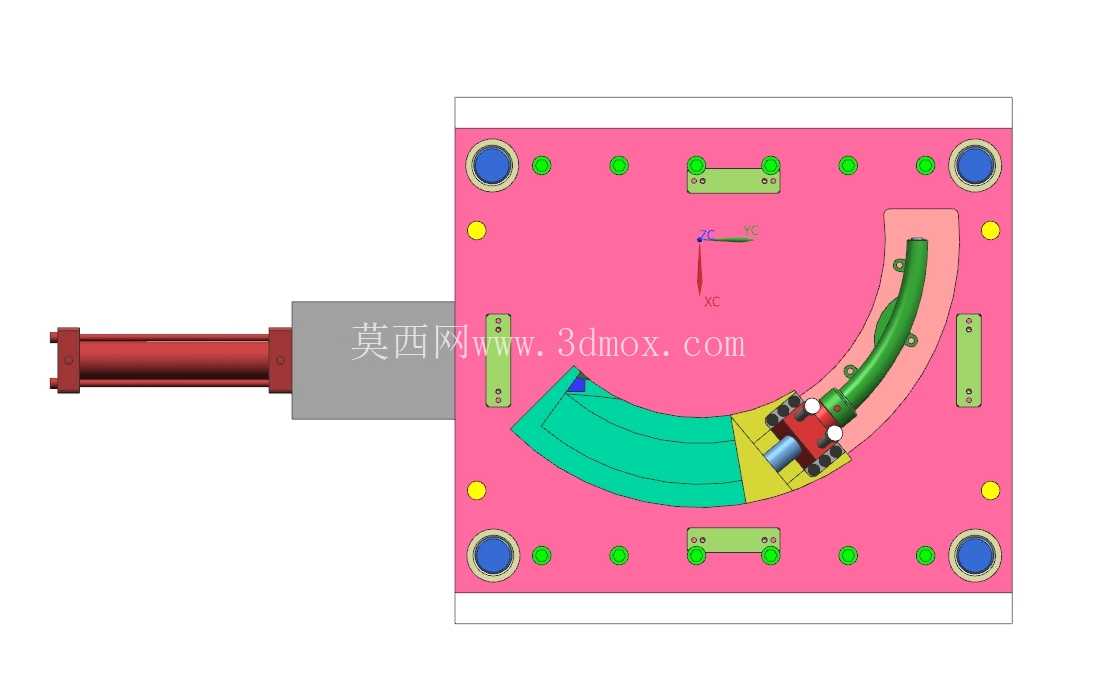

整套抽芯机构采用液压油缸作为抽芯动力源,油缸输出端连接弧形型芯的驱动连接座,连接座与弧形型芯通过定位销与紧固螺栓刚性锁合,保证抽芯动力传递无间隙。弧形型芯的运动轨迹完全匹配塑件的内弧轮廓,型芯背部设置了分段式导向耐磨板,耐磨板采用高硬度铜基石墨润滑材质,沿弧形运动轨迹全程贴合型芯背部导向面,避免抽芯过程中型芯出现偏移、卡滞,同时降低反复抽芯动作带来的导向面磨损,延长模具连续生产的使用寿命。

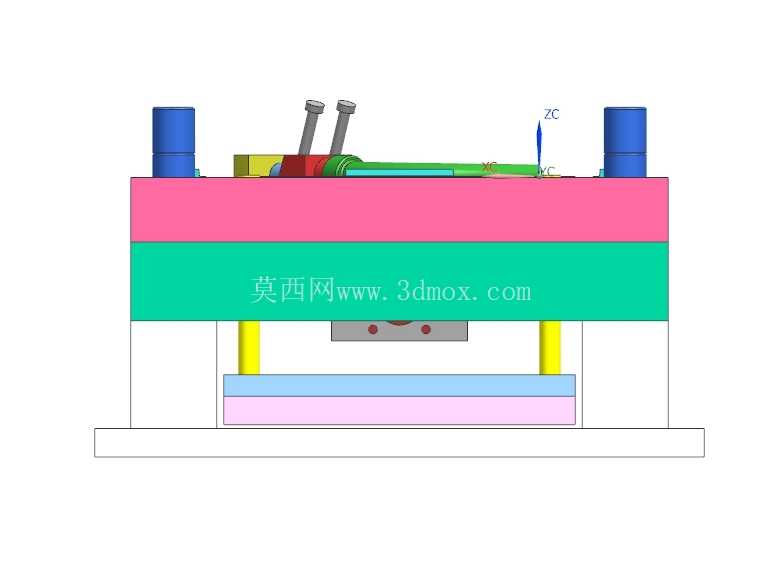

从安装边界来看,整套抽芯机构布置在模具动模侧的安装平面上,油缸安装座通过螺栓固定在动模板侧边,安装座与油缸的配合面设置了定位止口,保证油缸输出轴线与弧形型芯初始驱动段的切线方向重合,避免动力输出出现侧向分力。弧形型芯的成型段表面粗糙度控制在Ra0.8以下,减少脱模时与塑件表面的摩擦阻力,型芯内部设置了循环冷却水道,水道沿弧形走向均匀排布,保证成型过程中型芯温度均匀,避免塑件出现冷却不均导致的翘曲变形。

设计过程中,首先根据塑件的弧形轮廓参数确定抽芯的运动轨迹,轨迹曲率半径比塑件成型弧面的曲率半径预留0.02mm的单边间隙,避免抽芯运动时型芯与塑件弧面发生干涉。同时核算了抽芯行程,抽芯终止位置需保证型芯完全脱离塑件的倒扣区域,预留3-5mm的安全行程余量,避免合模时型芯与定模型腔发生碰撞。锁紧块设置在弧形型芯的合模定位端,合模状态下锁紧块的斜面与型芯端部的锁紧斜面完全贴合,承受注塑过程中型腔传来的注塑压力,避免注塑时型芯受压力偏移导致塑件飞边、尺寸超差。

整套结构的导向组件还包含了分布在动模面板上的定位导柱与导套,导柱沿模架周向均匀布置,保证动定模合模时的定位精度,同时对弧形抽芯机构的合模定位起到辅助校准作用。型芯与滑块连接部位设置了行程限位块,抽芯到设定安全行程后,限位块与动模侧的挡块接触,停止抽芯动作,避免抽芯超程导致机构脱出导向轨道。在实际生产适配中,这套结构可以根据不同塑件的弧长、曲率参数调整导向板的轨迹弧度与油缸行程参数,适配不同规格的弧形类塑件注塑生产,不需要对模架主体结构做大幅改动,具备较强的结构通用性。
