大圆弧弯管注塑抽芯模具结构设计

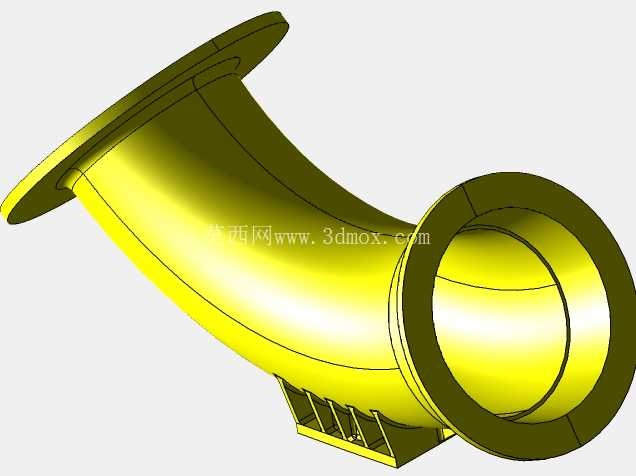

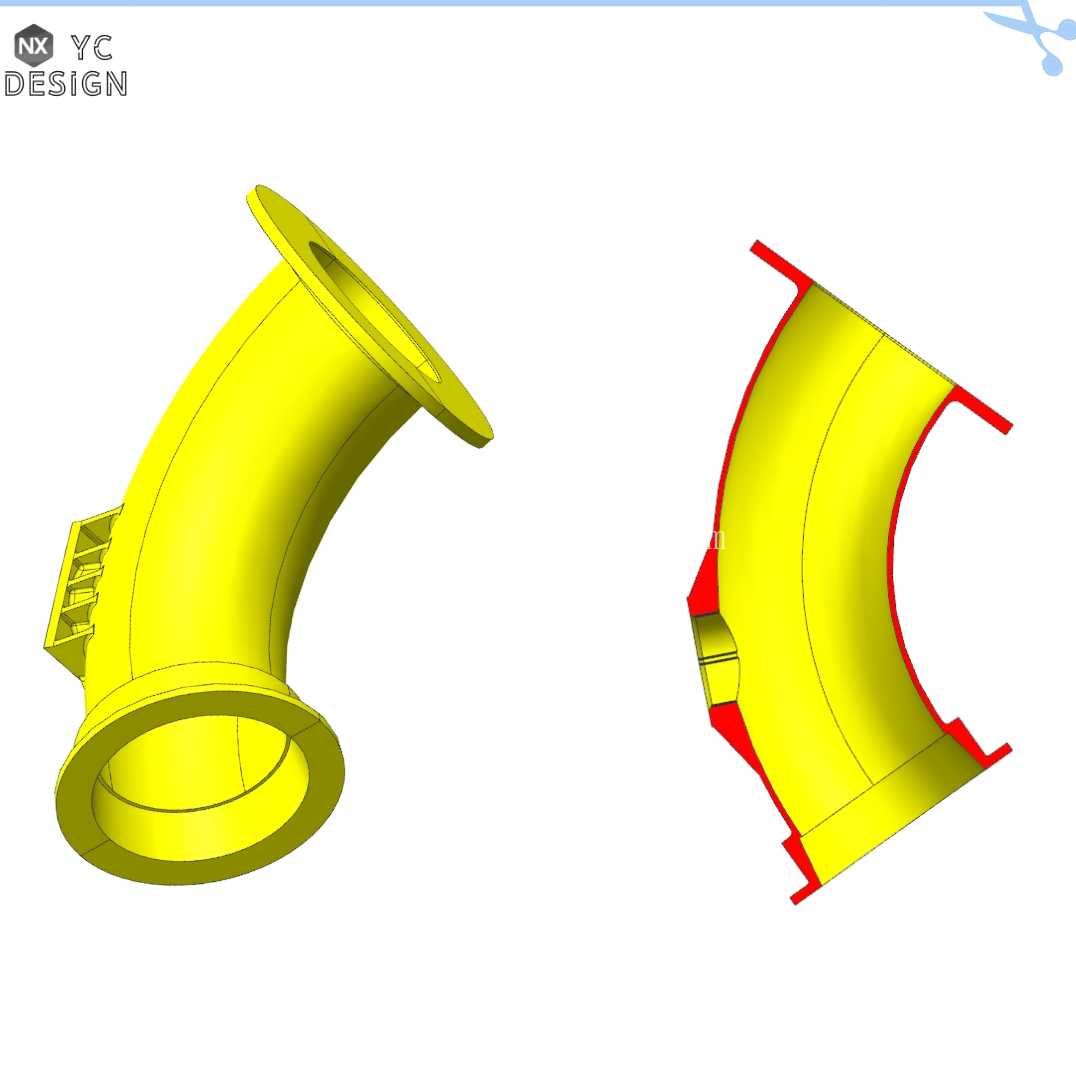

　　这套模具针对带法兰边的大圆弧弯管类塑料件开发，这类塑件常见于流体输送管路系统、通风管道接驳、车用管路连接件等场景，日常工况下需要兼顾内壁光滑度、连接端面的密封性以及整体结构的抗形变能力，普通的直顶或斜顶脱模结构无法适配大角度圆弧走向的内壁成型需求，因此采用圆弧抽芯的核心结构来完成塑件的脱模动作。从成型逻辑来看，塑件两端的法兰边带有安装定位的凸缘结构，法兰端面的平面度直接影响后续管路装配时的密封效果，设计时在法兰对应的型腔位置预留了足够的排气间隙，避免注射过程中困气导致的端面缺胶、烧焦缺陷。

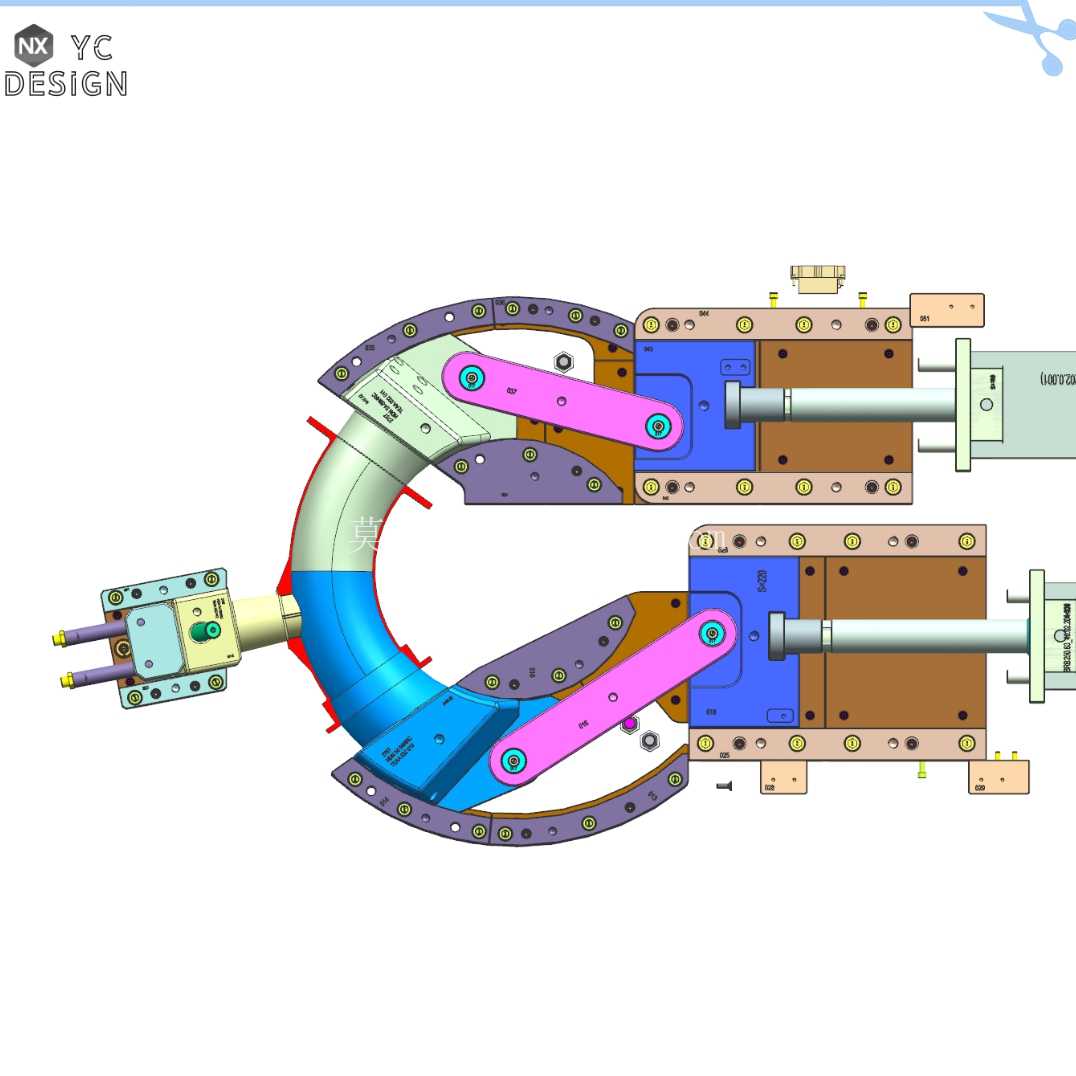

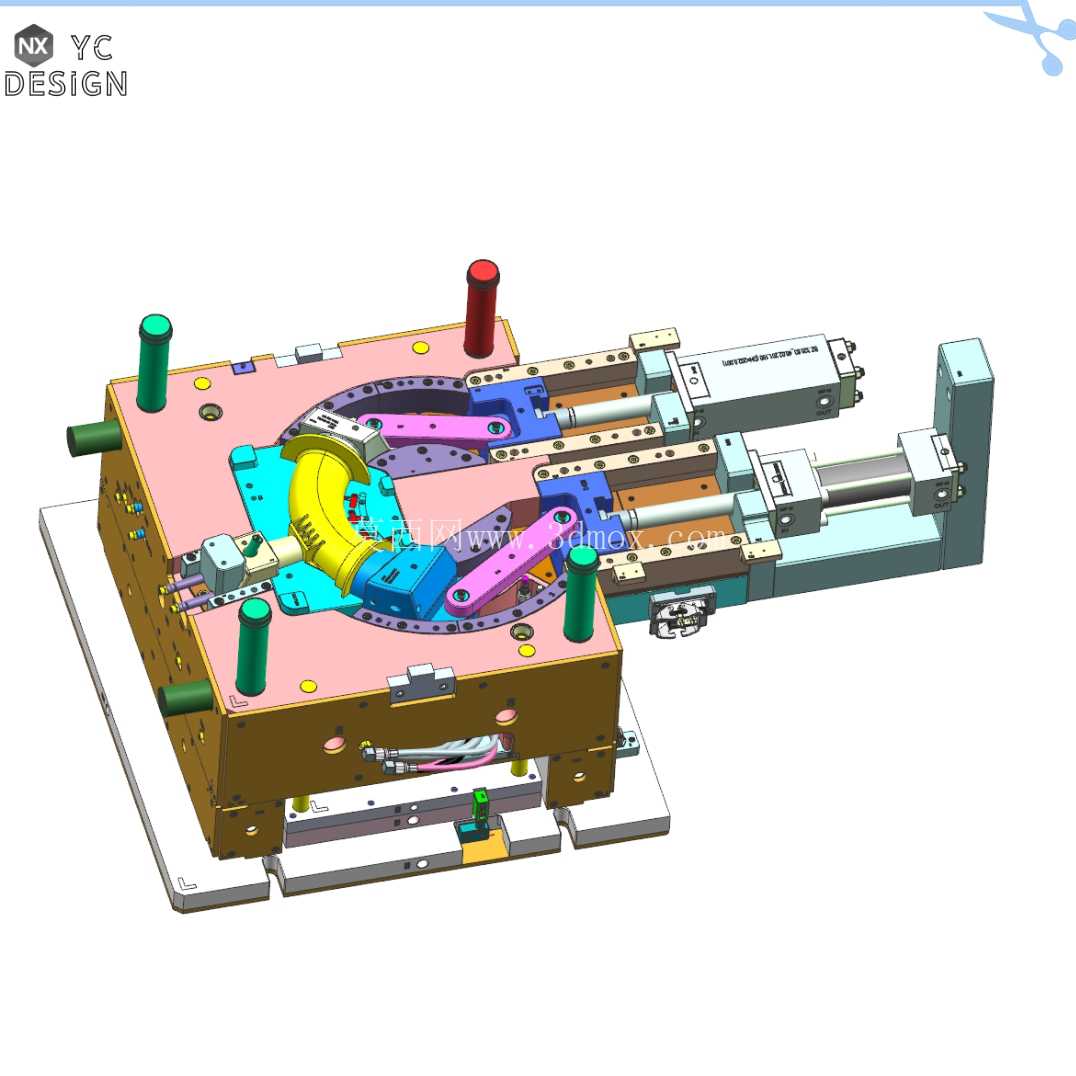

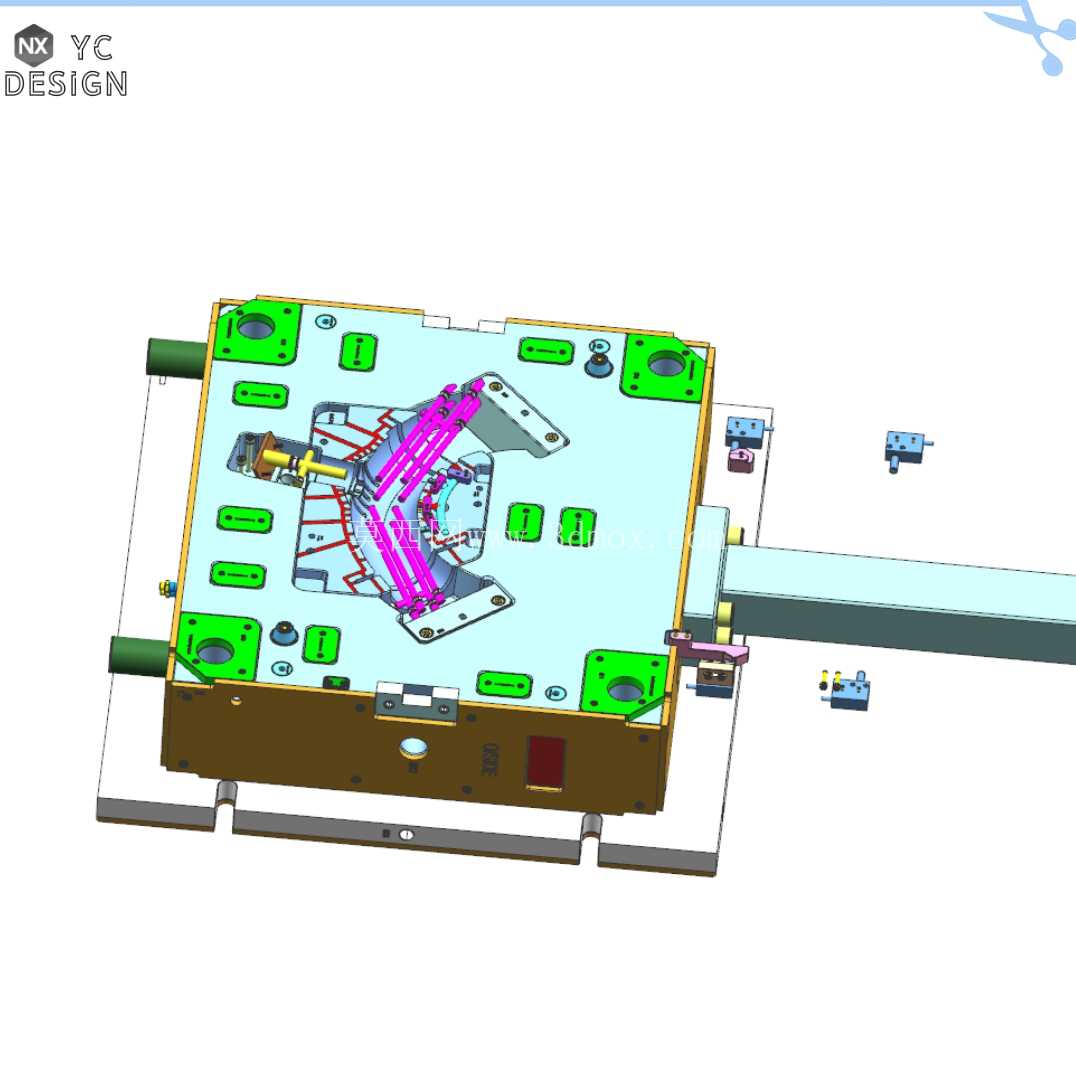

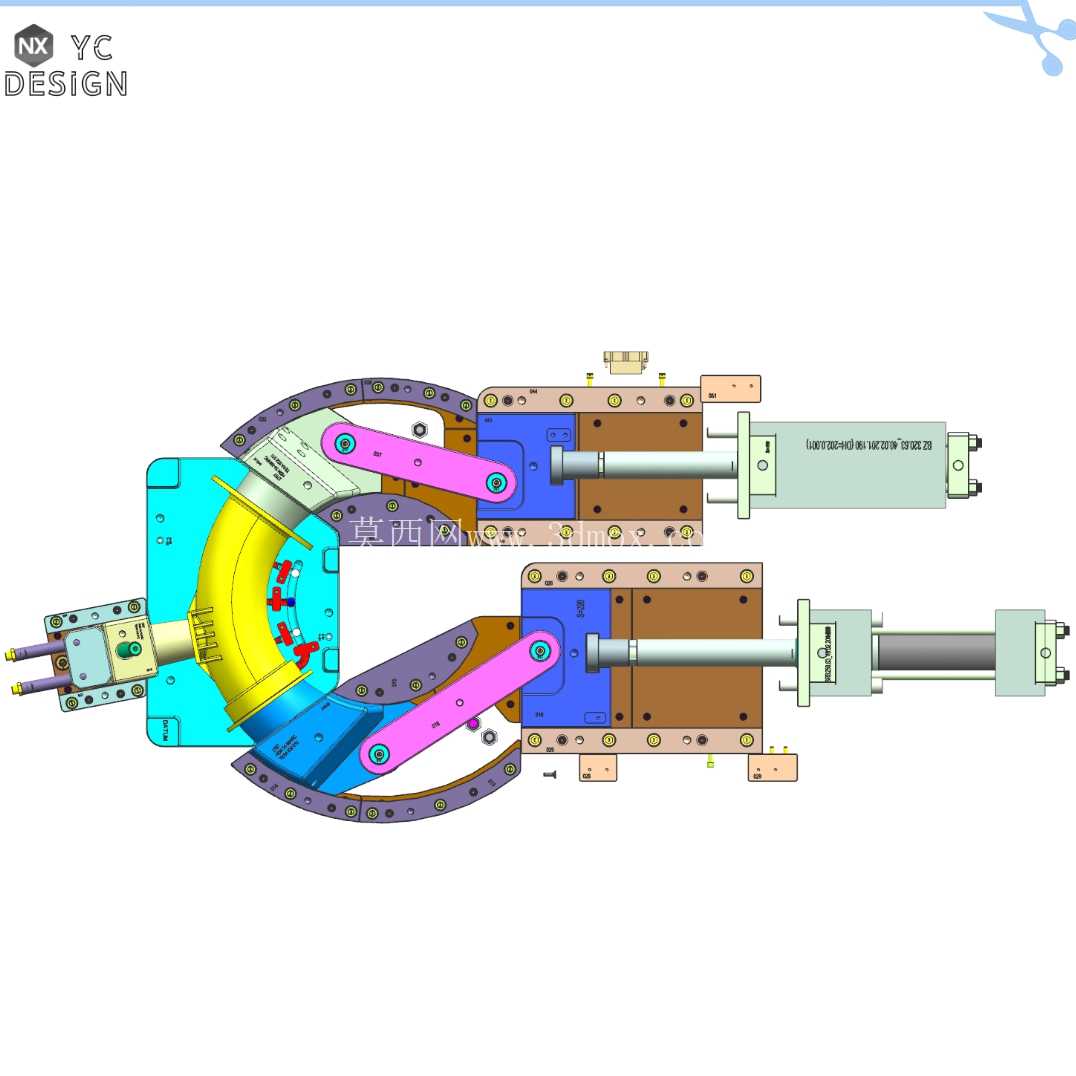

　　弯管主体的圆弧曲率是整个设计的核心参数，抽芯轨迹需要完全贴合弯管的内圆弧走向，抽芯过程中抽芯组件的运动路径不能与型腔、其他顶出结构发生干涉，因此在布局抽芯驱动时，将圆弧导轨的基准面与弯管的曲率中心做同轴定位，保证抽芯动作全程与塑件内壁保持均匀间隙，不会拉伤成型后的塑件内表面。考虑到这类弯管塑件的壁厚通常在2-4mm区间，熔体填充时圆弧外侧的流程更长，容易出现填充不足、熔接痕明显的问题，浇口位置选择在弯管中段的侧壁位置，采用侧浇口进胶，让熔体向两端法兰方向同步填充，平衡两端的填充压力，减少两端法兰边的翘曲变形量。冷却回路的布局围绕圆弧抽芯组件和型腔本体展开，抽芯芯轴内部设计了随形的冷却水道，沿着圆弧走向布置，保证弯管内壁的冷却均匀性，避免因冷却速率不一致导致的塑件内应力集中，后续使用过程中出现开裂变形。模具的合模定位采用导柱导套加锥面定位的组合结构，因为圆弧抽芯组件在合模时需要精准复位，单纯的导柱定位无法承受注射过程中型腔内的熔体侧压力，锥面定位结构可以承受更大的锁模力，保证抽芯芯轴与型腔的同轴度，避免成型后的弯管出现壁厚不均的问题。

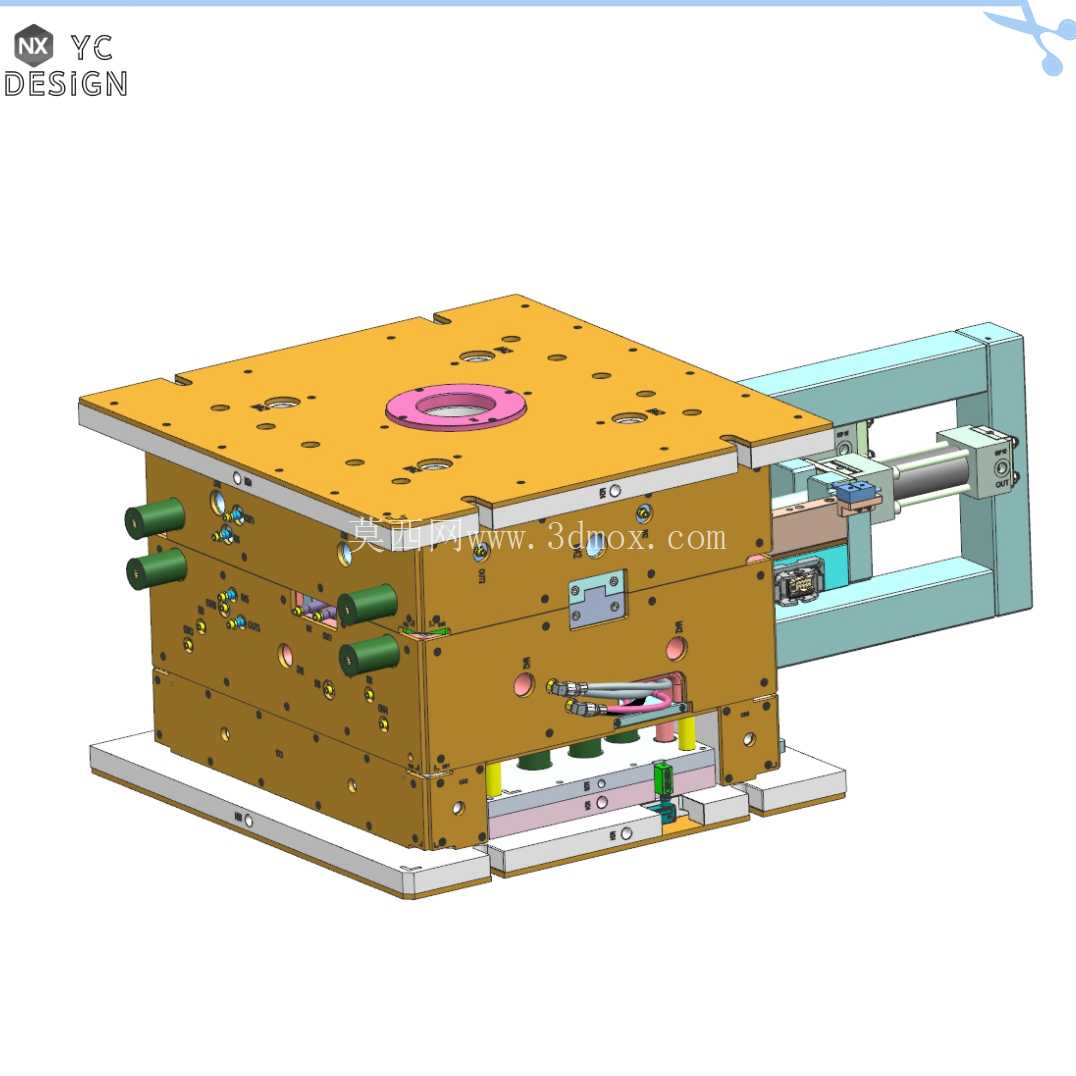

　　顶出结构布局在两端法兰的背面，采用顶块顶出的方式，顶块的作用面完全贴合法兰背面的轮廓，顶出时受力均匀，不会在塑件表面留下明显的顶出痕迹，同时顶出动作设置在圆弧抽芯完全退出塑件内壁之后才启动，避免顶出时塑件还包覆在抽芯芯轴上导致的顶白、顶穿缺陷。在安装边界上，模具的整体外形尺寸适配常用的卧式注塑机拉杆间距，模厚范围符合设备的最大最小模厚要求，定位环尺寸与注塑机的定位孔匹配，浇口套的球面半径与注塑机喷嘴的球面半径适配，减少注射过程中的溢料风险。

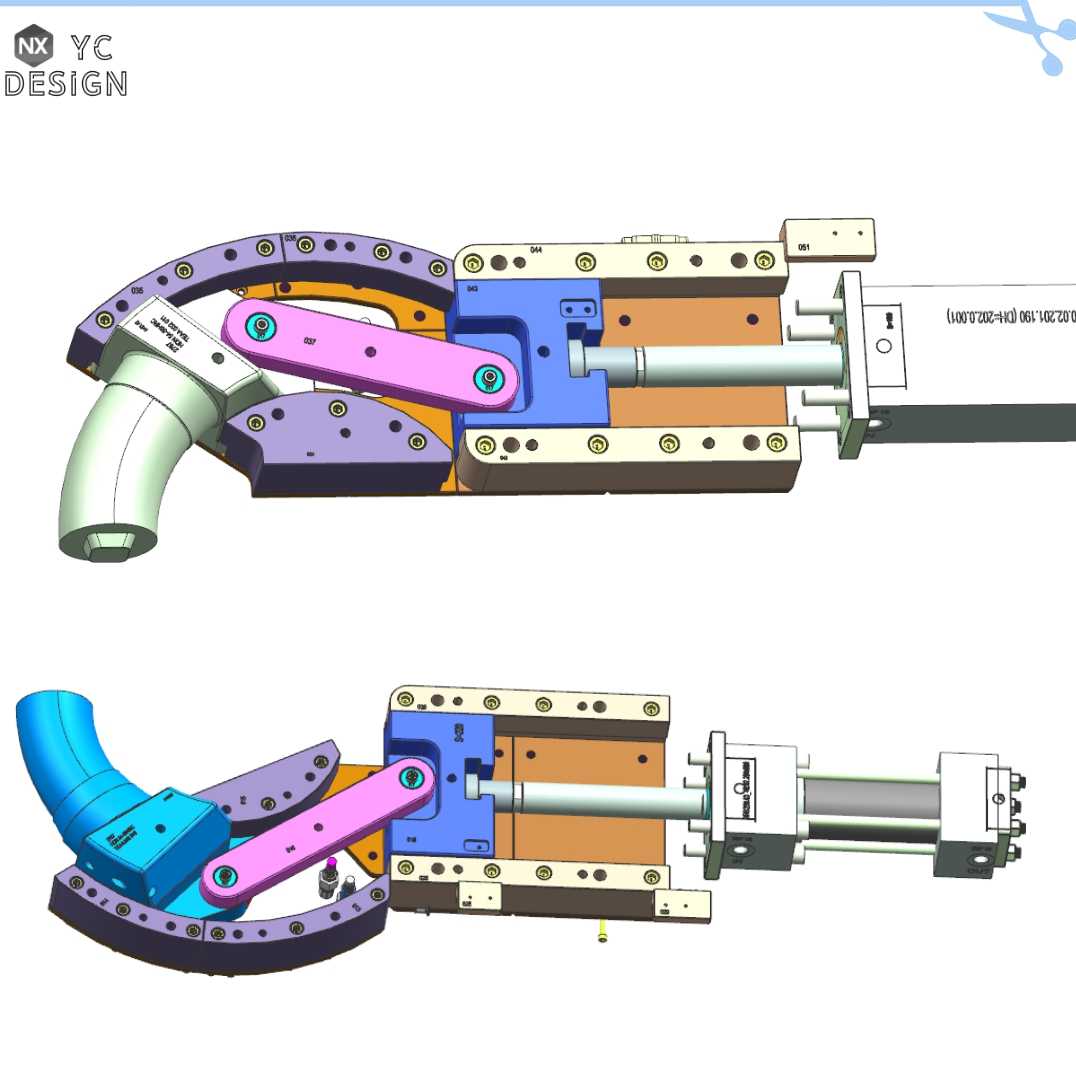

　　整套结构的设计重点在于圆弧抽芯的运动可靠性，抽芯的驱动采用液压油缸配合齿轮圆弧齿条的传动方式，传动过程平稳，抽芯行程完全覆盖弯管的圆弧长度，不会出现抽芯不到位导致的脱模卡滞问题，同时在抽芯行程的起止位置设置了行程开关，给注塑机提供动作信号，保证抽芯、合模、顶出等动作的逻辑联锁，避免误动作损坏模具。对于这类大圆弧抽芯模具，日常生产中需要重点关注抽芯导轨的润滑和磨损情况，导轨间隙过大容易导致抽芯轨迹偏移，拉伤塑件内壁甚至出现卡模问题，同时冷却水道的水垢清理也需要定期进行，保证冷却效率稳定，避免成型周期出现大幅波动。
