手机壳手工脱模铸造模具结构设计

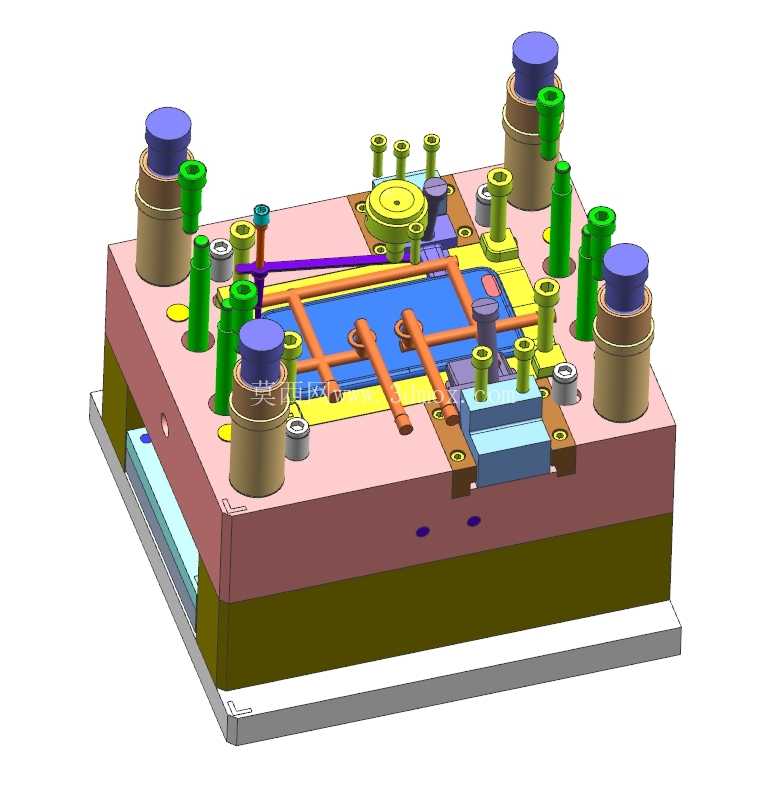

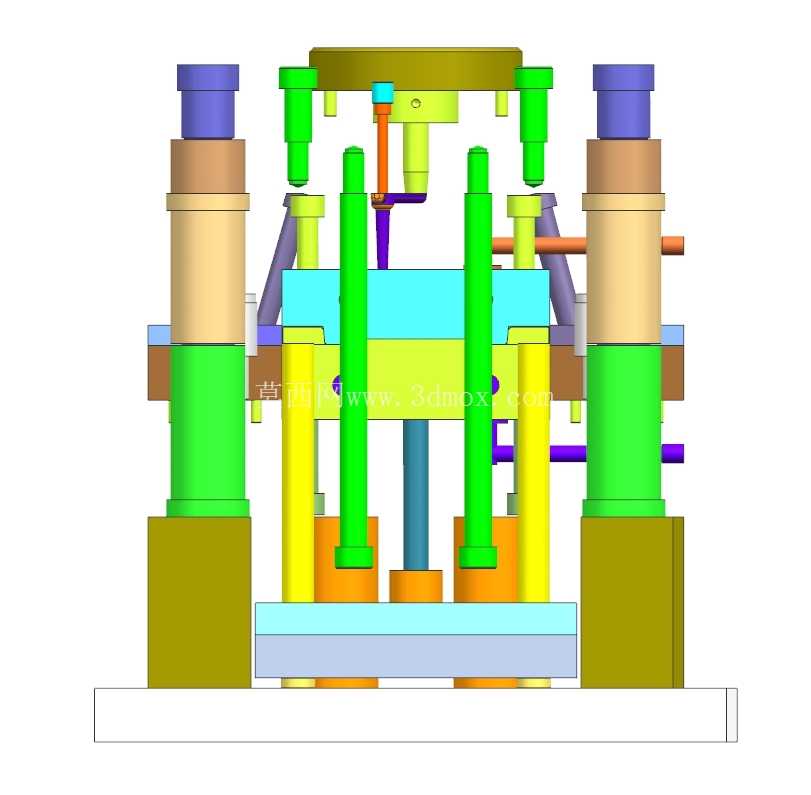

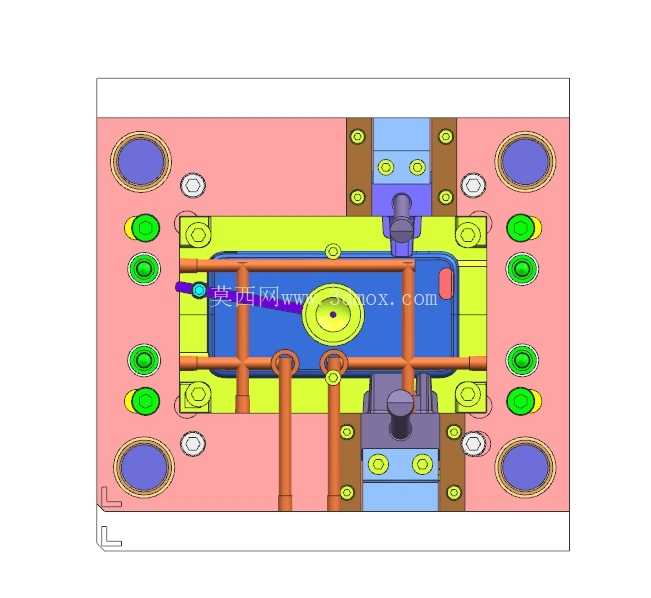

　　这套模具针对消费电子外壳类薄壁铸件的小批量试制场景开发，适配非量产阶段的快速打样需求，省去了复杂的自动顶出、侧抽动力组件，全部脱模动作依靠人工操作即可完成，对于打样阶段频繁调整产品结构、单批次产量不足百件的生产场景来说，能大幅压缩模具制作周期与前期投入成本。整套模具采用标准模坯叠加定制型腔的结构搭建，上下模合模定位依靠四角布置的精密导柱导套完成，导套端部做了大角度导入倒角，人工合模时无需反复对位调整，只要顺着导柱方向缓慢施压就能保证上下模型腔完全贴合，不会出现错模导致的铸件壁厚不均、飞边过大问题。浇注系统采用侧浇口进料设计，主横流道沿铸件长度方向布置，多个分支内浇口均匀分布在手机壳铸件的侧边非外观面位置，金属液充型时能顺着流道平稳填充整个型腔，避免正面直冲型腔壁造成的冲砂、夹渣缺陷，同时浇口残留位置在产品装配遮挡区，后续清理打磨的工作量很小。排气槽开设在型腔末端与流道末端的合模面上，槽深控制在金属液无法窜入、气体可顺利排出的区间，充型过程中型腔内的空气能顺着排气槽快速导出，减少铸件气孔、充型不满的问题。

　　冷却系统采用直通式水路布置，上下模分别设置独立的进水与出水接口，水路沿型腔轮廓均匀排布，保证铸件各区域冷却速度基本一致，避免因冷却不均导致的铸件变形、内应力集中问题，水路接口采用标准管螺纹连接，可直接对接车间常规冷却水循环系统，无需额外定制转换接头。脱模结构没有配置液压或气动顶出组件，而是在模具上设置了多处撬模槽与顶杆预留位，开模时先通过撬模槽将上下模平稳分开，再利用配套的简易顶出工具顺着预留位施力，就能将成型后的手机壳铸件从型腔中平稳顶出，整个操作过程不需要额外的动力源，操作人员经过简单培训就能独立完成开模、取件、清模的全套流程。

　　模具的安装边界适配车间常规的小型压铸机工作台尺寸，模座底面做了平整加工，安装时直接通过压板压紧即可，不需要额外制作定制化的安装底座，上下模的开模行程预留了足够的手工操作空间，取件时操作人员的手部可以顺利伸入型腔区域完成取件、清理残留料渣的操作，不会出现操作空间不足导致的取件困难、磕碰型腔表面的问题。型腔部分采用镶拼式结构设计，产品轮廓的成型部位单独加工成镶块嵌入模架中，当后续需要调整手机壳的局部结构、或者某一位置的型腔出现磨损时，只需要更换对应的镶块即可，不需要将整套模具重新加工，能大幅降低后续的改模成本与维修周期。

　　所有成型零件的边角都做了工艺倒角处理，一方面避免人工操作时锋利的边角划伤操作人员，另一方面也能减少铸件对应位置的应力集中，降低铸件顶出时出现开裂的概率。模具的复位结构依靠导柱配合复位杆完成，合模时复位杆先于型腔接触，将顶出机构推回初始位置，避免顶杆突出型腔表面导致的铸件表面压痕、合模碰伤问题。整套结构没有复杂的传动与动力组件，日常维护只需要定期给导柱、复位杆等滑动部位涂抹润滑脂，清理合模面残留的金属碎屑即可，维护难度低，对操作人员的技能要求不高，非常适合小型加工厂、产品研发打样车间使用。
