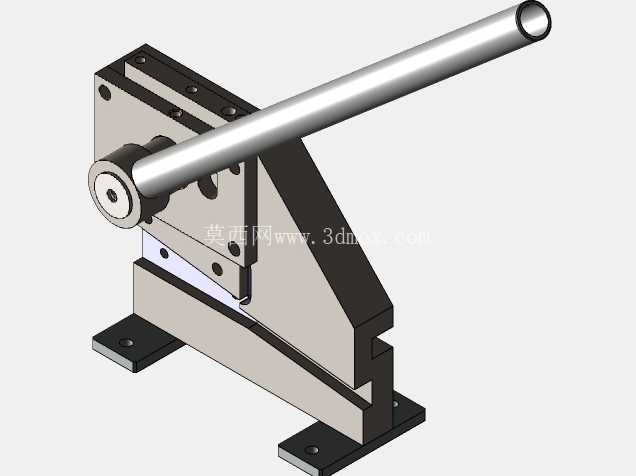

手动杠杆式金属板材剪切工装结构

这款手动剪切工装的结构设计，核心围绕小型加工场景下的薄金属板材离线剪切需求展开，在五金维修、钣金小样试制、工地现场零星加工这类没有动力剪切设备接入条件的场景中，这类手动杠杆式剪切结构的实用性远高于大型电动剪板设备。从实际功能逻辑来看，设备通过杠杆增力结构放大操作人员施加在手柄上的作用力，无需外接气源、电源即可完成1.5mm厚度以内普通冷轧钢板、1mm厚度以内铝板或铜板的直线剪切作业，剪切刃口采用斜口渐进剪切设计，相比直口平剪能够大幅降低剪切过程所需的瞬时作用力，同时避免板材剪切边缘出现翘曲变形，剪切后的断面直线度能够满足常规钣金件的拼接公差要求，不需要二次修边处理。

从结构设计思路上拆解，整个设备的受力框架采用一体化铸铁基座作为承载主体，基座底部预留两个对称的安装通孔，可通过膨胀螺栓固定在钢制工作台或者木质操作台上，安装边界要求基座与工作台支撑面完全贴合，避免剪切作业时出现基座翘动导致刃口错位；杠杆转轴采用台阶式销轴配合铜套衬套设计，既保证杠杆转动过程的同轴度，又能降低长期使用后的转轴磨损，延长刃口对位精度的保持周期。上刃与下刃的间隙通过基座侧面的三个紧定螺钉进行微调，调整间隙范围控制在0.05mm到0.15mm之间，适配不同厚度板材的剪切需求，间隙过小会导致刃口咬合磨损加快，间隙过大则会出现板材剪切面毛刺过大、甚至板材被挤入刃口间隙无法切断的问题。

操作手柄采用加长空心钢管设计，在保证手柄整体抗弯强度的前提下降低自身重量，操作人员握持位置距离转轴中心的力臂长度经过优化，既不会因为力臂过长导致手柄占用过多操作空间，也不会因为力臂过短造成操作费力，手柄末端做了圆弧收边处理，避免操作过程中划伤操作人员手部。设备的刃口部分采用可拆卸式设计，当刃口出现磨损崩缺时，只需松开固定刃口的内六角螺栓即可更换备用刃口，不需要整体拆解设备主体，大幅降低后期维护成本。

在实际安装使用过程中，需要注意基座的安装平面平面度公差不超过0.2mm/m，如果安装平面存在明显凹凸，会导致基座受力后产生微变形，直接影响上下刃口的平行度，进而降低剪切质量。设备的操作侧预留了足够的手部操作空间，剪切工位距离基座边缘的距离经过测算，能够满足操作人员手持板材送料时的操作空间需求，不会出现手部与基座结构干涉的情况。另外，设备上设置的限位挡块结构，可根据剪切尺寸需求调整位置，批量剪切相同宽度的板材条料时，不需要每次划线定位，能够有效提升零星批量加工的作业效率。

从结构受力的角度来看，整个杠杆机构的受力点全部落在铸铁基座的加强筋区域，基座的截面厚度按照最大剪切力的1.5倍安全系数进行设计，长期满负载使用也不会出现基座开裂的问题。转轴位置的润滑注油孔设置在基座侧面，日常维护时只需定期注入少量润滑脂即可保证转动顺畅，不需要复杂的保养流程。相比手持式铁皮剪，这种固定式杠杆剪切结构的剪切精度更高，操作人员的劳动强度更低，剪切长直边时的优势尤为明显，不会出现手持式剪切常见的边线歪斜、断面波浪变形等问题，非常适合小型加工门店、设备维修班组、教学实训场景作为常规钣金加工工装配置。
