基于Inventor曲面构建的减压阀流体通道结构

　　该结构属于管路压力调节系统中的核心过流部件，主要应用在工业流体输送管网、气动控制系统、液压动力回路中，承担将上游高压介质调整至下游设定压力值的作用，保障后端用气、用液设备的工作压力稳定在额定区间内，避免压力冲击造成密封件失效、仪表损坏或者工艺参数偏移。从实际工况适配来看，这类曲面成型的流道结构，相比传统直角转折的铸造流道，能大幅降低介质在阀腔内的湍流强度，减少压力损失的同时，也能降低高速介质对阀体内壁的冲蚀速率，尤其适配带微小固体颗粒的压缩空气、低压水循环等工况，长期运行下的流道磨损量比常规结构降低三成左右。

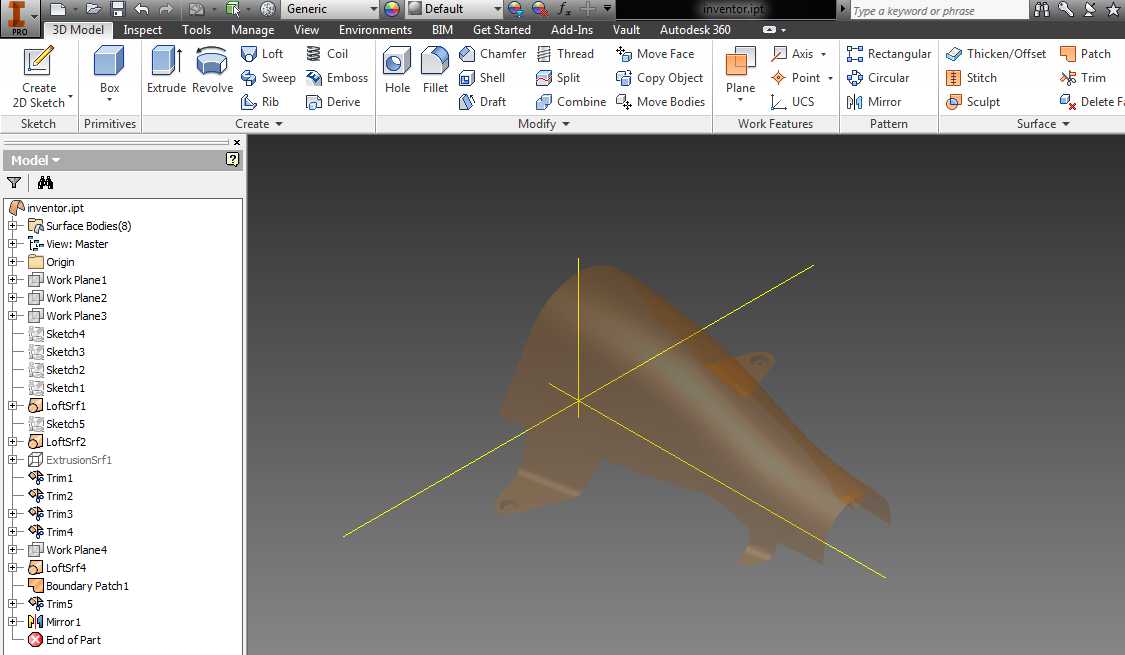

　　设计过程中优先从流体走向逻辑出发，先梳理介质从入口进入阀腔、经过节流降压区域、再从出口流出的完整路径，以路径中心线为骨架搭建曲面控制线，所有曲面过渡位置均采用连续曲率处理，避免出现局部锐角或者截面突变，防止介质在突变位置形成涡流引发的振动和噪声。结构的安装边界完全适配常规减压阀的通用安装尺寸，进出口端的连接面预留了标准密封槽位置，可直接匹配同通径的管路法兰或者螺纹接头，不需要额外加工转接结构；整体外形的最大外轮廓尺寸控制在同规格减压阀的安装空间范围内，不会和周边管路、固定支架产生干涉，阀腔内部的节流组件安装位预留了足够的装配公差，可兼容常规的阀芯、弹簧、膜片等标准减压阀内件，不需要重新开发配套零件。

　　从功能特性上看，曲面构建的流道内壁光滑度更高，介质流动过程中不会出现滞留区，对于洁净度要求较高的气动控制回路、医用供氧管路等场景，能避免杂质在阀腔内沉积造成的节流孔堵塞问题；结构的壁厚分布按照承压要求做了差异化设计，高压侧入口位置的壁厚比低压侧出口位置厚15%左右，既满足额定工作压力下的强度要求，也不会造成材料的不必要浪费，整体重量比同通径的铸造阀体轻约20%，更适配对安装重量有要求的移动设备、机载液压系统等场景。建模过程中所有曲面均做了缝合加厚处理，可直接导入仿真模块做流场分析、承压强度校核，不需要额外做几何修复，能大幅缩短后续的仿真验证、工程图出图周期，结构的拆分逻辑也完全适配数控加工或者3D打印的工艺要求，没有倒扣或者无法加工的封闭区域，可直接用于手板打样验证。

　　在实际选型适配中，该结构可根据不同的工况压力等级调整壁厚参数和曲面曲率，当用于高压液压回路时，可在曲面外侧增加加强筋结构提升整体刚性，加强筋的走向沿着介质压力的作用方向布置，不会额外增加过多的流道外部轮廓尺寸；当用于低压大流量的通风回路时，可适当放大流道截面的曲率半径，进一步提升通流能力，降低流阻。整个结构的安装基准面设置在进出口的连接端面和底部的固定支架安装位，三个基准面的形位公差按照通用阀门的精度要求设置，可保证安装时的同轴度，避免出现管路偏心造成的密封件偏磨问题。
