三耳式安装结构集线固定座

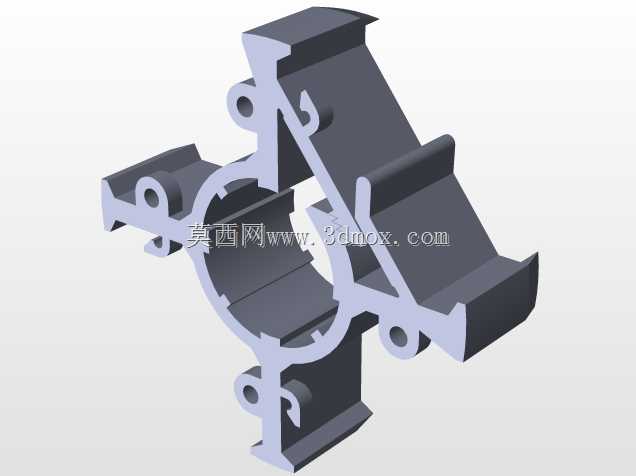

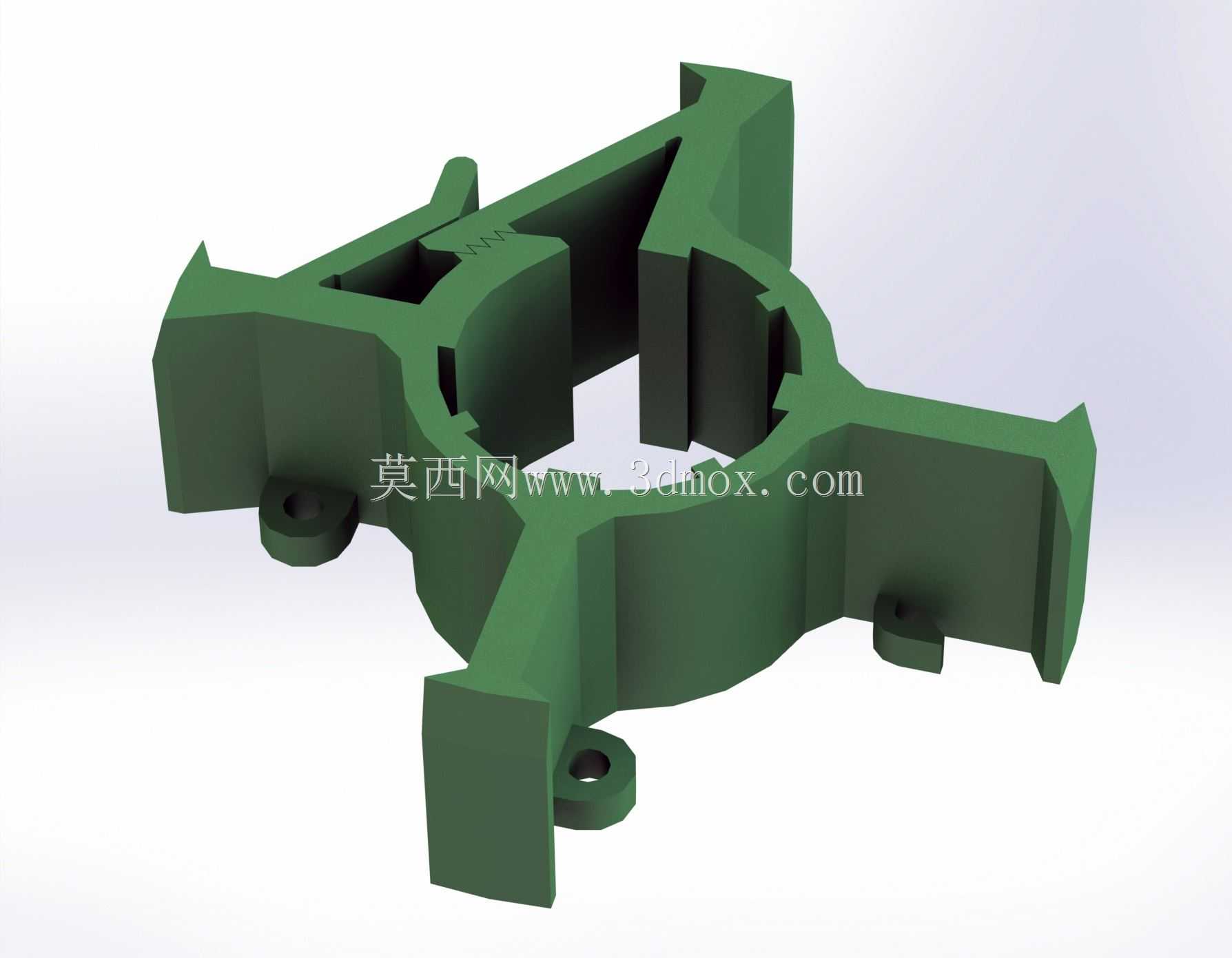

　　这款三耳式安装结构的集线固定构件，主要应用在多线缆排布的工业设备内部走线场景，常见于自动化生产线的机架走线节点、中小型机电设备的内腔线缆归集位置，也可适配户外小型电控箱的内部线缆整理工位，作用是将多股不同走向的控制线缆、动力线缆在指定安装点位完成归集限位，避免线缆在设备运行过程中因振动产生移位、剐蹭、拉扯，降低线缆绝缘层磨损导致的短路、信号中断风险。从结构设计来看，构件中心设置了贯通的环形穿线腔体，腔体边缘做了分段式的缺口设计，这些缺口并非随意开设，而是对应不同出线方向的线缆弯折导向需求，能够让归集后的线缆顺着缺口平滑引出，避免线缆在穿腔位置出现直角弯折，长期弯折会导致线芯疲劳断裂，尤其是带屏蔽层的信号线缆，

　　过小的弯折半径会直接破坏屏蔽层的连续性，影响信号传输稳定性。三个向外延伸的支撑安装耳呈120度均匀分布在环形腔体外侧，每个安装耳末端都设置了带沉孔的安装位，沉孔深度刚好能够容纳标准内六角圆柱头螺钉的头部，安装完成后螺钉头部不会突出安装耳表面，不会对周边排布的其他构件产生干涉。三个安装耳的支撑臂采用了变截面的加强设计，靠近环形腔体的位置臂厚更大，向末端安装位逐渐过渡到均匀壁厚，这种设计既能够保证安装点位的连接强度，避免设备长期振动导致安装耳根部出现应力断裂，又能尽可能减少构件的整体用料，降低自重，对于需要控制整体重量的移动类机电设备来说，这种轻量化的加强结构实用性更强。在安装边界的适配性上，三个安装耳的安装孔中心距经过统一校准，

　　能够适配市面上常见的三种标准安装孔位的机架固定点位，不需要额外加工转接板就可以直接完成安装，环形穿线腔体的内径尺寸经过测算，能够同时容纳6根直径6mm以下的控制线缆，或者3根直径10mm的动力线缆，满足常规中小型设备的集线需求。构件的外边缘全部做了R2的圆角倒钝处理，没有尖锐的棱角，一方面是在安装作业过程中避免划伤操作人员的手部，另一方面也防止尖锐棱角割伤线缆的绝缘层。支撑臂的侧面设置了轻微的拔模斜度，不管是采用注塑加工还是金属压铸加工，都能够顺利完成脱模，适合批量生产加工，不需要额外做后期的切削修整，能够有效控制生产加工的成本。在实际设备装配过程中，这类集线构件通常安装在设备内腔的走线拐点位置，线缆从设备的不同功能模块引出后，

　　先穿入中心环形腔体完成归集，再顺着三个方向的支撑臂缺口分别引向对应的接线端子排、驱动模块或者控制单元，能够让设备内部的线缆排布更加规整，后期设备维护排查线路的时候，能够快速理清线缆的走向，减少维护排查的时间。不同于普通的扎带式集线方式，这种刚性结构的集线固定座能够承受更大的线缆拉扯力，在设备出现小幅移位或者线缆受到外力牵拉的时候，固定座本身不会产生变形，能够牢牢固定线缆的归集点位，避免线缆接线端受到拉力导致松脱。设计过程中针对安装耳的受力情况做了应力校核，在每个安装孔位施加50N的横向拉力时，安装耳根部的最大应力远低于常用工程塑料或者压铸铝合金的屈服强度，能够满足长期使用的强度要求，不会出现脆性断裂的问题。环形腔体的内壁也做了光滑处理，没有凸起的分型线或者毛刺，线缆穿入的时候不会被内壁的凸起剐蹭，穿线作业更加顺畅，也能更好的保护线缆的外绝缘层。
