可3D打印拼装式民居建筑结构模型

　　这套可直接用于FDM工艺打印的民居结构模型，最初是为建筑类实训课程的实体展示环节开发的，在职业院校的建筑构造认知课堂、文创类微缩场景搭建、青少年科创实践活动中都有很广的适用空间。区别于一体化打印的建筑摆件，整个模型做了模块化拆分设计，打印完成后不需要额外的粘接辅助，依靠结构本身的卡扣限位就能完成拼装，既降低了大尺寸模型打印时的翘曲风险，也能让使用者在拼装过程中直观对应传统民居的各个构造组成部分。

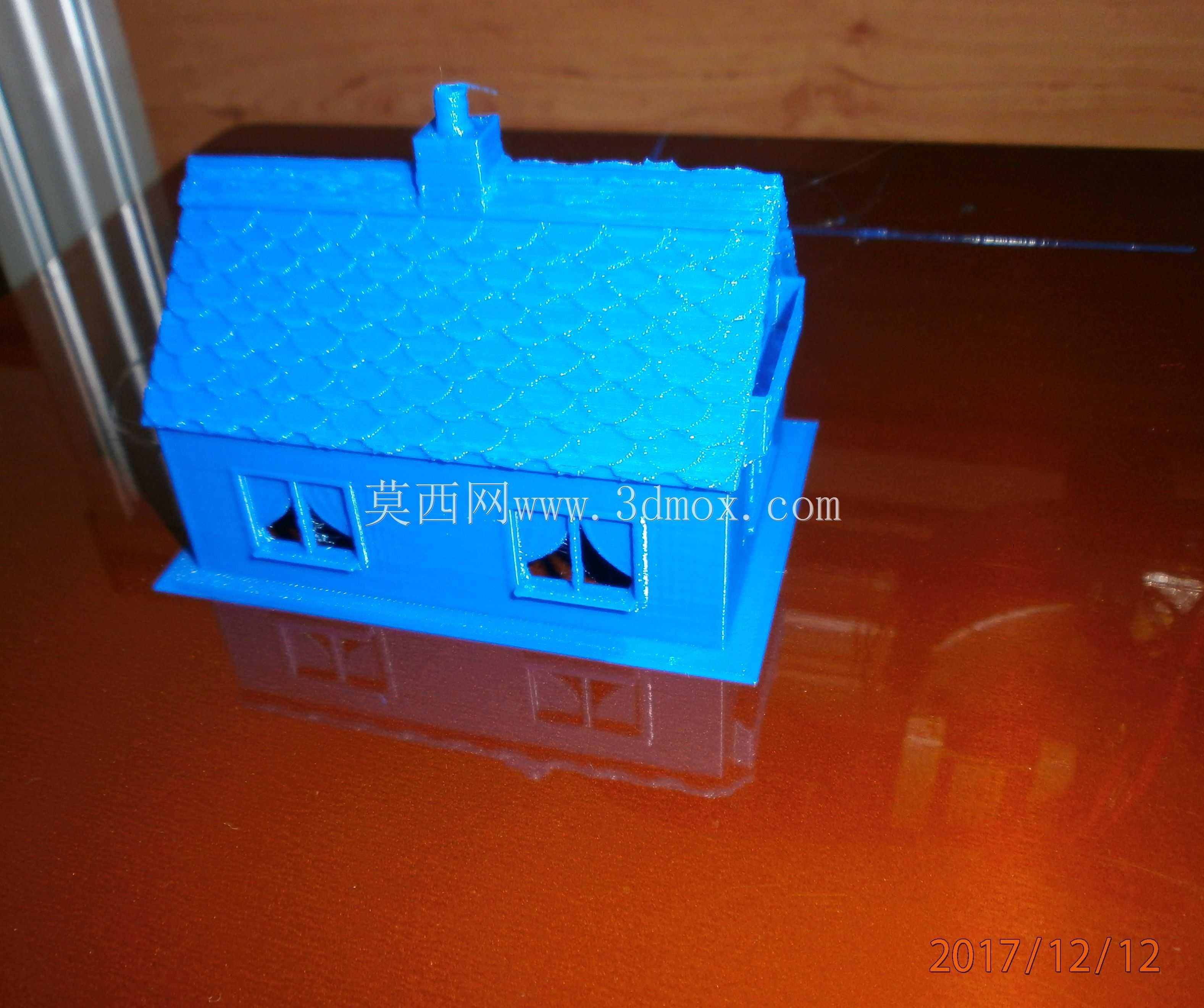

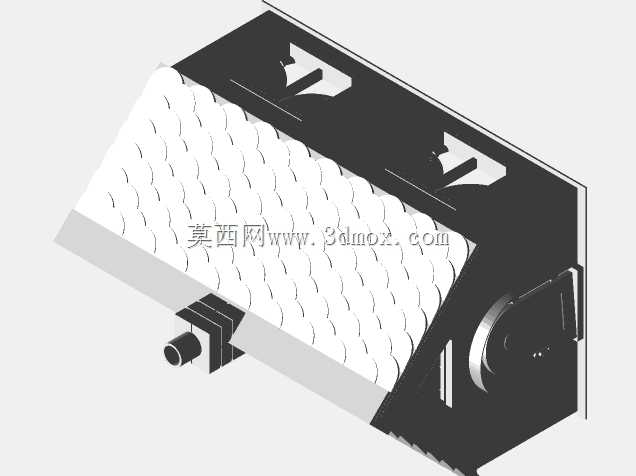

　　从功能设计上看，模型还原了传统坡顶民居的核心构造特征：坡面瓦垄部分做了等距排列的弧形凸起，每一片瓦型的弧度都做了0.2mm的脱模斜度处理，打印时不需要额外添加支撑就能完整成型，瓦面的排布密度参考了传统民居小青瓦的实际铺设比例，缩放后不会出现纹理失真的问题。两侧的山墙部分预留了和屋面结构匹配的卡槽，卡槽的配合间隙控制在0.15mm，刚好适配PLA、PETG等常用3D打印材料的成型收缩率，拼装时不需要修磨就能顺畅卡合，同时不会出现松脱晃动的问题。墙体侧面预留的圆柱形凸台结构，是为了匹配同系列的院落围墙、院门等扩展模块，后续可以根据展示需求拼接成完整的合院场景，不需要对现有模型做二次修改。

　　设计过程中优先考虑了桌面级3D打印机的成型边界，整个模型拆分后的单个部件最大尺寸控制在200mm120mm80mm范围内，刚好适配市面上绝大多数220*220成型尺寸的入门级3D打印机，不需要对模型做二次切割就能直接排布打印。所有外露的棱边都做了R0.5mm的圆角处理，既避免了打印过程中尖角位置的翘边问题，也能防止拼装使用过程中尖锐边角划伤使用者，尤其是面向青少年教学场景时，这个细节能大幅降低使用过程中的安全隐患。屋面底部的支撑肋条做了1.5mm的厚度设计，在减少材料用量的同时保证整个屋面结构的刚性，拿取拼装时不会出现弯折变形的问题。

　　实际打印测试过程中，瓦面部分采用0.2mm层厚、15%填充率的参数就能获得不错的表面效果，墙体部分因为有卡扣配合结构，建议将填充率提升到20%，避免卡接位置因为强度不足出现断裂。模型的所有配合面都做了水平方向的对齐优化，打印时不需要添加额外的支撑结构，仅在山墙侧面的凸台位置添加少量树状支撑就能顺利成型，整体支撑材料的消耗量控制在总用料的5%以内，能有效降低打印成本。拼装完成后的整体结构可以稳定放置在水平台面上，底部没有突出的支脚结构，不需要额外配置底座就能直接用于展陈摆放，如果需要制作带灯光效果的展示模型，墙体内部预留的空腔也足够容纳纽扣电池、贴片LED等小型电子元件，不需要对结构做破坏性修改就能完成灯光改造。

　　不同于市面上常见的简化版建筑摆件模型，这个模型的构造拆分逻辑完全参考了实体建筑的施工顺序，从墙体拼装到屋面铺设的流程和实际建筑的施工流程保持一致，用于建筑构造教学时，可以配合知识点讲解一步步完成拼装，让学习者能更直观地理解坡顶民居的受力逻辑和构造组成。瓦垄的排布方向、山墙的悬挑尺寸、屋面的坡度都参考了传统民居的实际比例，缩放制作不同比例的场景模型时，不会出现比例失调的问题，不管是制作1:50的教学展示模型，还是1:100的微缩场景组件，都能保持协调的视觉效果。
