分段式平面叶片螺旋输送绞龙结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:423512
  • 分段式平面叶片螺旋输送绞龙结构
  • 分段式平面叶片螺旋输送绞龙结构
  • 分段式平面叶片螺旋输送绞龙结构

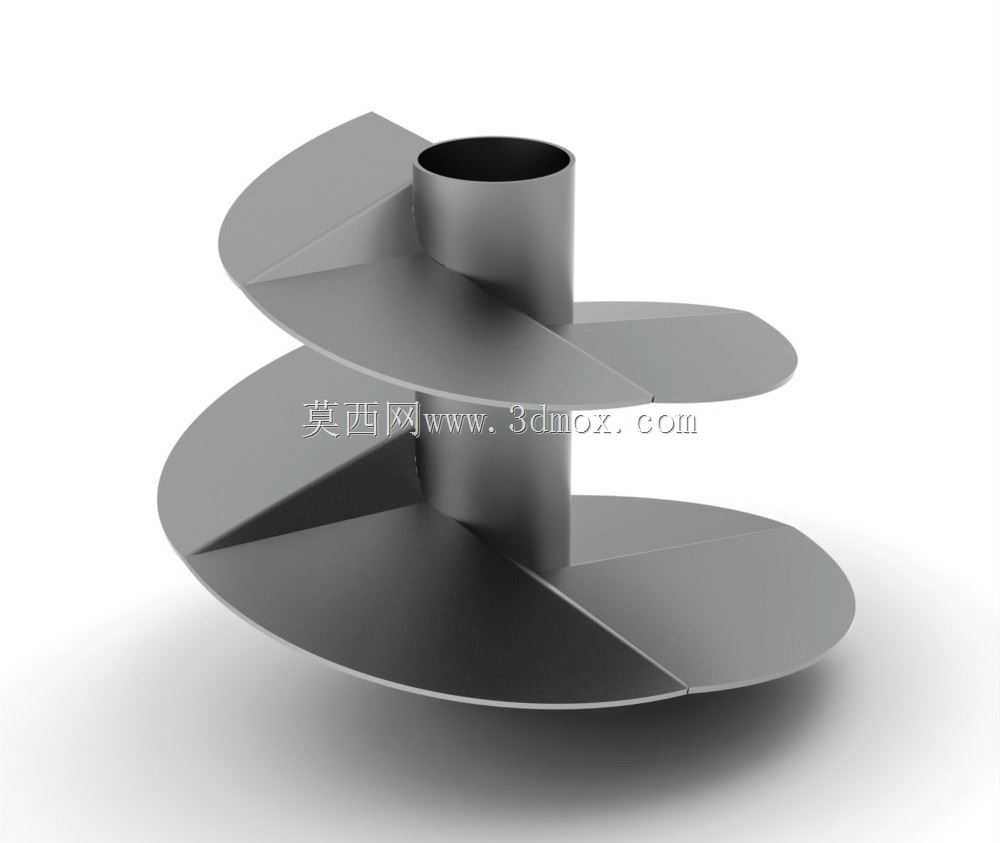

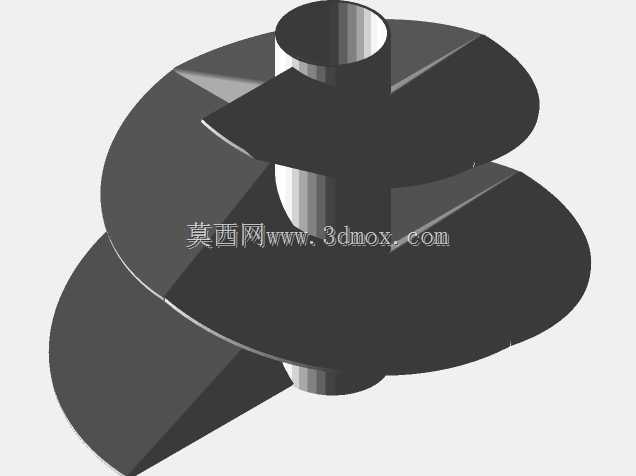

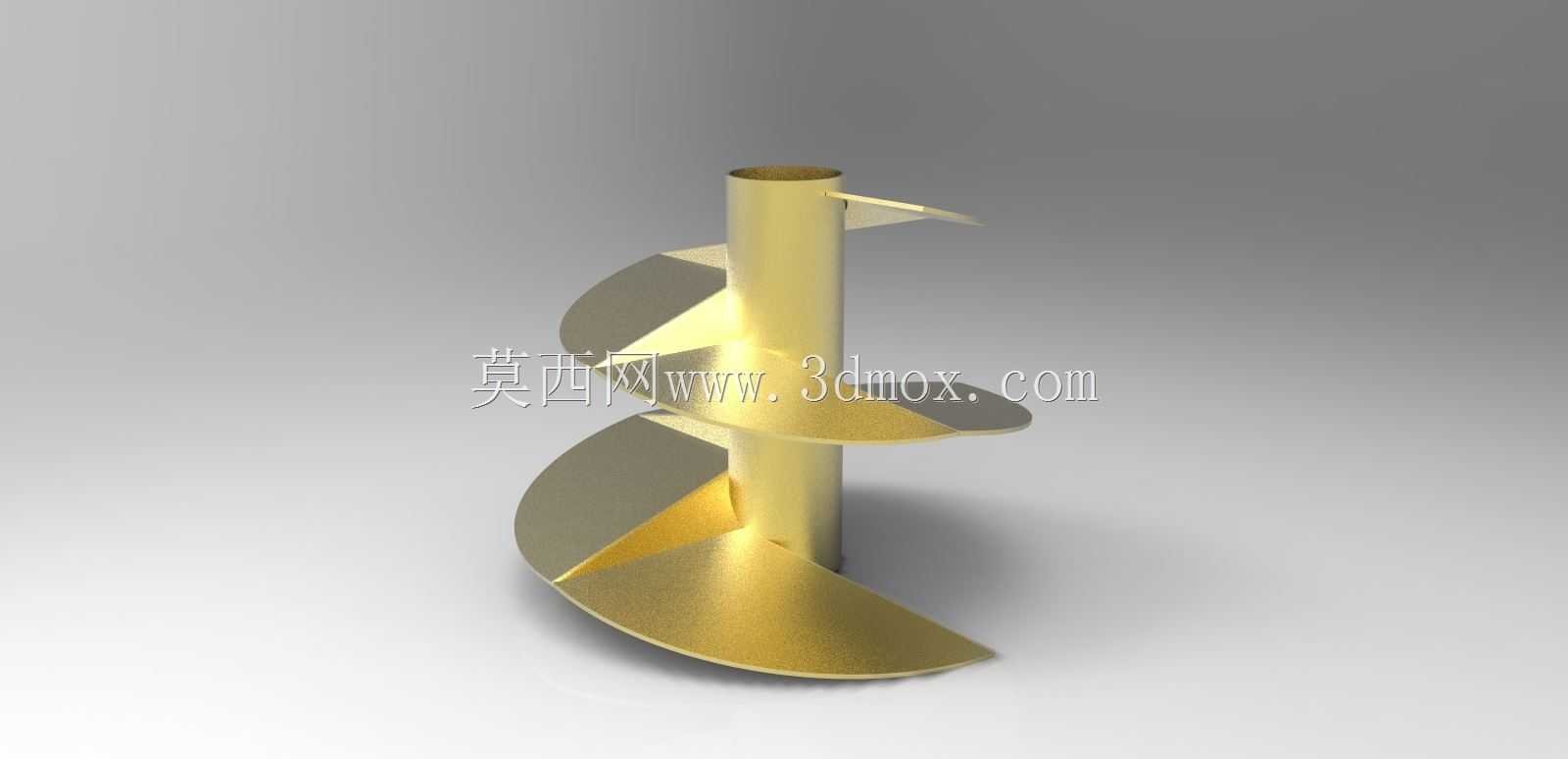

  在散料输送设备的设计选型过程中,螺旋输送构件的叶片形式直接决定了物料推送效率、卡滞概率与后期维护成本,这款采用分段平面叶片拼接的螺旋结构,正是针对传统连续螺旋面加工难度大、小直径筒体适配性差的痛点做的结构优化。不同于常规整轧或拉伸成型的连续螺旋面,该结构将每一圈螺旋叶片拆分为多块独立的平面扇形板件,通过与中心筒体的逐段定位焊接形成整体螺旋轮廓,这种设计思路首先降低了单件板材的成型难度,不需要大吨位的螺旋叶片拉伸设备,普通钣金下料、折弯配合工装定位即可完成加工,对于小批量定制化的输送设备生产场景,能大幅缩短生产周期,降低模具投入成本。

  从实际应用场景来看,这种平面拼接的螺旋结构更适合输送流动性较好的颗粒状、粉状物料,比如粮食加工环节的原粮推送、建材行业的干粉砂浆短距离输送、环保设备中的干化污泥输送等工况,因为平面叶片与物料的接触角度没有连续螺旋面的顺滑曲面,在推送过程中对物料的剪切作用更弱,不容易对脆性物料造成过度破碎,同时平面板件的焊接接缝在打磨处理后,表面不存在连续螺旋面拉伸产生的局部应力集中区,在输送有一定磨琢性的物料时,叶片磨损后可以单独更换单块扇形板件,不需要整体更换整根螺旋轴,大幅降低了设备运维的配件成本。

  在安装边界的适配设计上,该结构的中心筒体采用等径直管设计,两端可以直接配合标准的带座轴承做支撑,不需要额外加工异形的轴头连接结构,中心筒体的外径与叶片的外沿直径比例控制在1:3.2左右,这个比例既保证了叶片与筒体内壁之间的间隙均匀,避免物料卡入间隙造成的叶片刮蹭,也让中心筒体有足够的抗扭刚度,在长度不超过3米的输送段内,不需要额外设置中间吊挂轴承,减少了物料输送过程中的中间阻碍点,降低了物料在吊挂位置的堵料概率。叶片的螺距设计采用等螺距布局,每一圈叶片的导程与叶片外沿直径的比值为0.8,这个参数适配水平安装的输送工况,当设备倾斜角度不超过20度时,物料的下滑量可以控制在5%以内,不需要额外增加防倒流的挡料结构。

  从结构设计的细节来看,每一块平面扇形叶片的拼接接缝都沿螺旋线的法线方向布置,焊接时采用双面角焊缝,焊脚高度不低于板材厚度的0.7倍,焊接完成后对焊缝位置做打磨平顺处理,避免焊缝凸起位置挂住纤维状物料造成缠绕。叶片的外沿做了3mm的倒角处理,在安装入输送筒体时,不会因为筒体的圆度误差刮蹭筒体内壁,同时在长期运行磨损后,叶片外沿的磨损是均匀的圆周面磨损,不会出现局部缺口造成的输送脉动。中心筒体的两端预留了标准的轴连接法兰,可以直接与驱动端的减速电机输出轴、尾端的支撑轴做法兰连接,不需要现场做焊接配做,降低了现场安装的对位难度。

  很多一线设计人员在做小型螺旋输送机设计时,容易陷入必须采用连续螺旋面的思维定式,实际上对于输送距离短、输送量不大、物料磨琢性不强的工况,这种平面拼接的螺旋结构在加工成本、维护便捷性上的优势非常明显,尤其是在设备维修空间有限的场景下,单块叶片的更换不需要抽出整根螺旋轴,只需要在设备的检修口位置即可完成磨损叶片的割除与新板件的焊接固定,大幅缩短了设备停机维护的时间。同时这种结构的自重比同规格的连续螺旋叶片结构轻15%左右,对驱动端的扭矩需求更低,可以匹配更小功率的减速电机,降低设备的整体制造成本与运行能耗。

  在建模过程中需要注意,每一块平面扇形板的定位角度需要严格按照螺旋线的升角做偏转,相邻两块板件的接缝位置要保证平滑过渡,不能出现台阶状的凸起,否则会在推送物料时造成物料的局部堆积,增大运行阻力。中心筒体与叶片的焊接位置要做断续焊的应力释放处理,避免满焊造成的筒体焊接变形,导致整根螺旋轴的直线度超差,运行时出现跳动刮筒的问题。另外在叶片的下料环节,扇形板的内外弧长需要根据实际螺距与中心筒直径做修正,不能直接按照理论螺旋面的展开尺寸下料,因为平面板拼接形成的螺旋轮廓与理论连续螺旋面存在微小的型线差异,需要通过下料尺寸的补偿保证最终叶片外沿的螺旋导程误差控制在2mm以内,避免出现输送效率不均的问题。
