四旋翼轻量化桁架式机架结构设计

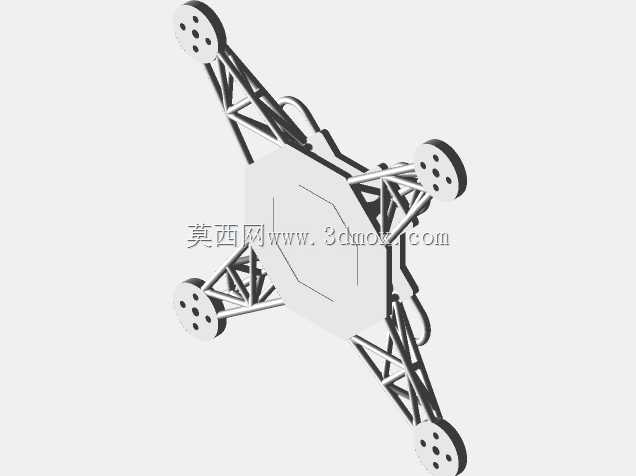

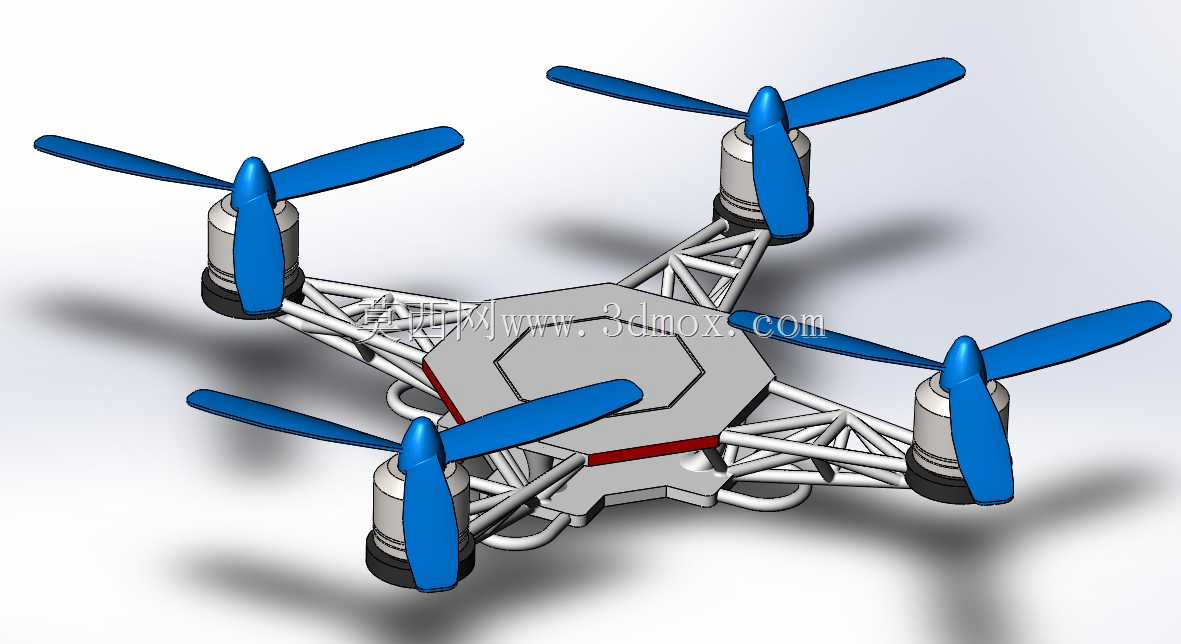

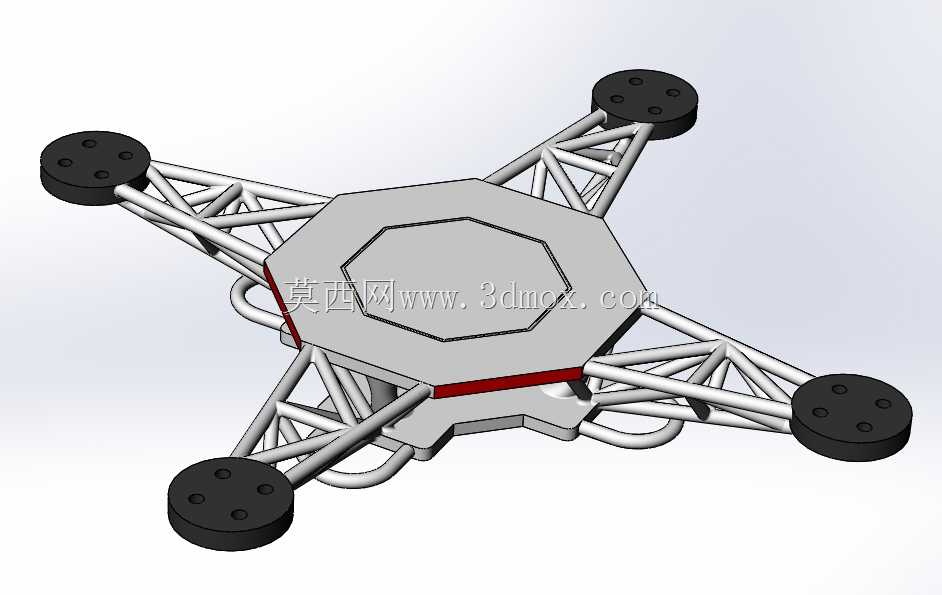

　　这款四旋翼机架采用中心八边形承载盘搭配辐射式桁架臂的结构布局，在小型多旋翼飞行平台的结构设计中，这类布局主要面向低空近距作业、教学实验、小型载荷挂载等场景，能够在控制整机自重的前提下，为动力系统、飞控模块、任务载荷提供稳定的安装基准。从结构受力逻辑来看，中心承载盘采用八边形切边设计，相比传统圆形中心板，八边形的直边结构更便于飞控、电调、电池等核心部件的定位安装，不需要额外设计复杂的定位凸台，仅靠直边定位就能保证部件安装的同轴度，避免因安装偏移导致整机重心偏离几何中心。中心盘边缘设置的环形走线槽，能够将四个机臂的电调线束、动力线缆统一收纳至中心区域，既避免飞行过程中线束晃动产生的气动干扰，也能减少线束与结构件的摩擦损耗，

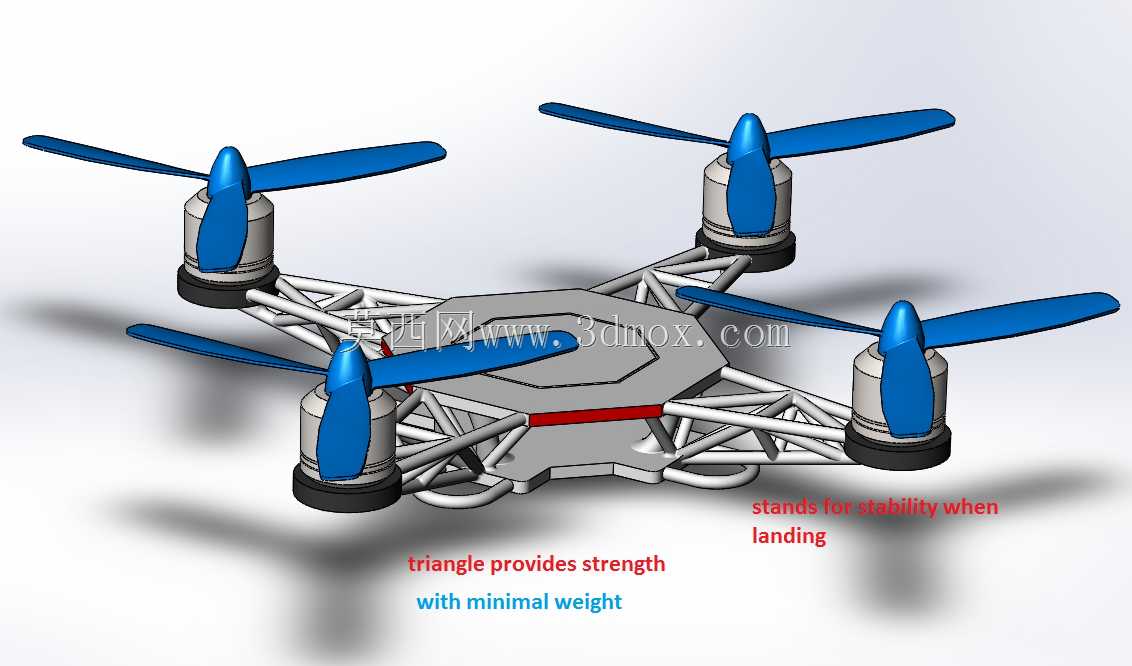

　　降低长期使用中线束破损的风险。四个机臂采用空间桁架式管架结构，区别于传统单管机臂的设计，桁架结构通过多根细径管材的三角形排布，将机臂承受的弯矩、扭矩分解为杆件的轴向拉压力，在同等重量下，桁架臂的抗弯抗扭刚度比同截面积的单圆管臂高出40%以上，能够有效抵消动力电机高速运转时产生的振动传递，避免振动传导至中心盘影响飞控传感器的采样精度。机臂末端的电机安装座采用一体化圆盘设计，安装座上预留的四个均布安装孔适配主流22、23系列外转子无刷电机的安装孔距，安装座与桁架臂的连接位置做了局部加厚处理，能够承受电机急加速、急减速时产生的交变冲击载荷，避免长期飞行后连接位置出现疲劳开裂。整机的重心设计刻意将中心承载盘的安装平面下移，

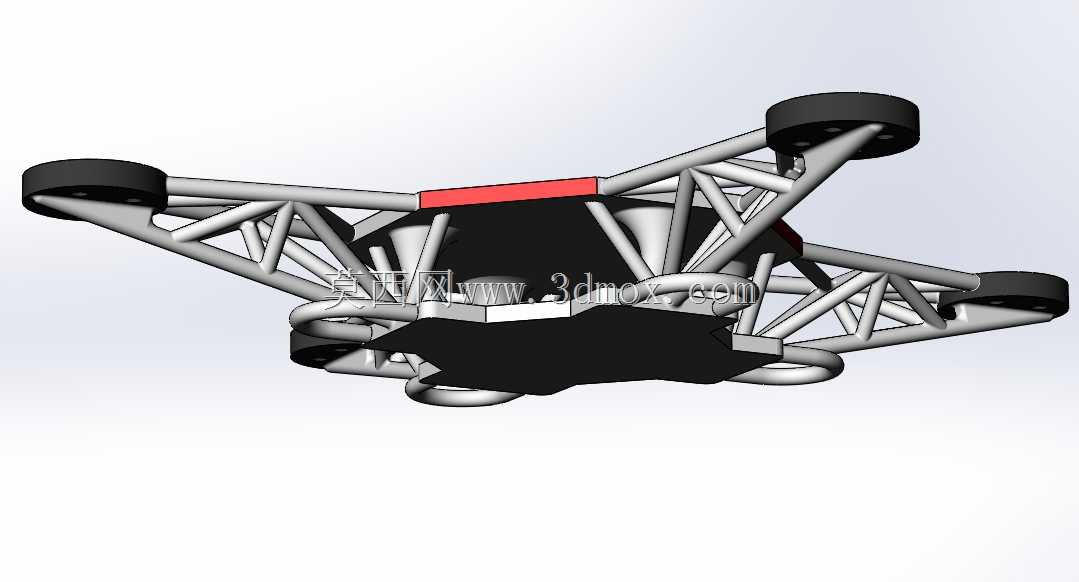

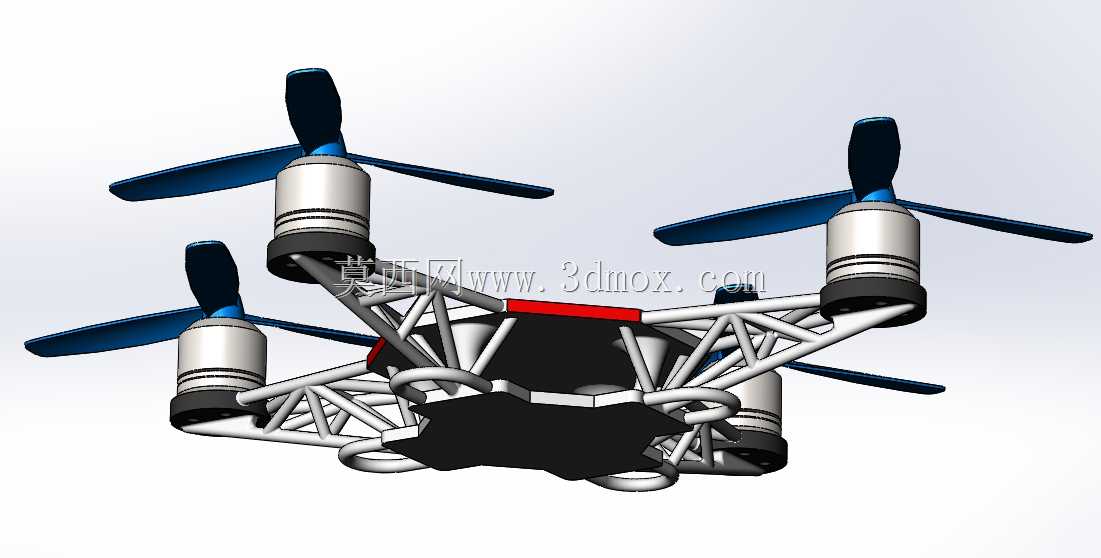

　　桁架臂的上平面与中心盘上表面齐平，电池、飞控等重量较大的部件安装位置低于机臂动力安装平面，这种低重心布局能够让整机在飞行过程中获得更好的自稳特性，即使遇到突风扰动，也能依靠重心偏低的结构特性减少姿态修正的响应延迟，降低飞控系统的调节负荷。从安装边界来看，中心盘的内部八边形镂空区域预留了标准飞控的安装空间，能够直接搭载主流尺寸的开源飞控模块，中心盘下方预留的载荷安装位可以挂载小型航拍相机、气体检测模块、抛投装置等任务载荷，安装孔位采用通用间距设计，不需要额外打孔改装就能完成载荷固定。机臂的长度经过匹配设计，在搭载对应尺寸螺旋桨时，相邻机臂的螺旋桨转动平面不会出现重叠，同时预留了足够的安全间隙，

　　避免飞行过程中因机体形变导致桨叶打臂的故障。结构的管材连接位置采用圆滑过渡的连接节点，没有尖锐的应力集中棱角，在承受实际载荷测试时，应力能够沿着管材均匀传递，不会在节点位置出现应力突变导致的结构失效。整个机架没有多余的装饰性结构，所有结构特征都服务于承载、减重、减振这三个核心设计目标，桁架结构的空隙还能起到自然导流的作用，飞行过程中气流可以穿过桁架间隙，减少机臂位置产生的紊流对飞行稳定性的影响。对于结构设计从业者来说，这类机架的设计逻辑可以复用到小型轻量化承载平台的开发中，通过桁架结构替代实体承载臂，在控制重量的同时提升结构刚度，配合低重心布局提升平台稳定性，是小型飞行平台结构优化的典型参考方案。在实际组装调试时，这类机架的分体桁架结构也便于维护，单根杆件出现损伤时不需要更换整个机臂，仅需替换对应位置的杆件即可降低维护成本，适配日常高频次飞行作业的使用需求。
