工业假人结构仿真测试用三维数模

在汽车被动安全验证、工业设备人机工程校核、穿戴产品适配测试等场景中，工业假人是核心的测试载体，区别于碰撞测试专用的高精度仿生假人，这款面向机械计算与CFD研究的工业假人结构，在建模阶段就做了针对性的几何简化，剔除了对力学计算、流场仿真结果影响极小的仿生软组织、内部传感走线等细碎结构，保留了人体标准站姿下的核心外轮廓、肢体分段铰接关系以及各部位的质量等效几何块，能在保证仿真计算精度的前提下，大幅降低网格划分难度，缩短有限元求解的迭代周期。

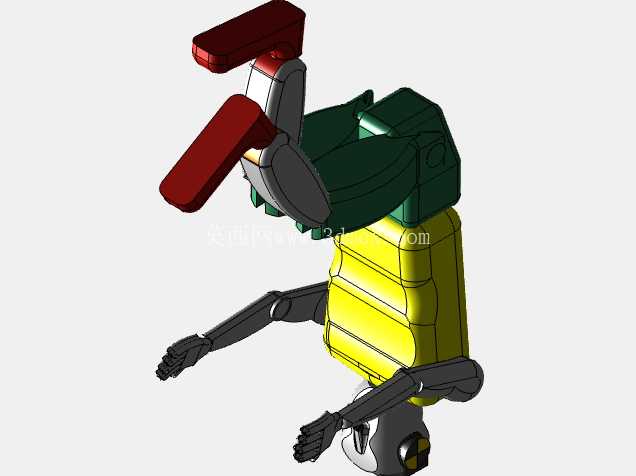

从结构设计逻辑来看，这款假人的肢体分段完全参照成年人机工程学标准尺寸划定，头部、躯干、大腿、小腿、足部均为独立的几何实体，各分段之间的铰接位置预留了标准的转动副安装边界，使用者可以根据具体测试场景调整肢体姿态，比如调整为坐姿适配车辆驾乘空间校核、调整为弯腰姿态适配工业操作工位的人机可达性分析，不需要重新拆分几何结构就能快速完成姿态调整。足部结构做了平底处理，保证站立姿态下的支撑面完全贴合测试基准平面，避免仿真计算中出现不必要的接触干涉，同时足部的轮廓尺寸匹配标准鞋码的外轮廓参数，在做穿戴类产品的适配仿真、足部周边流场分析时不需要额外做轮廓补偿。

在CFD研究场景中，这款假人的外表面做了连续曲率过渡处理，没有尖锐的几何棱角与碎面，划分流体网格时可以有效减少边界层网格的畸变率，保证人体周边流场计算的准确性，不管是做室内工位的通风流场分析、车辆驾乘舱的空调气流组织仿真，还是户外作业场景下的人体风阻计算，都能直接导入使用，不需要额外做几何修复。在机械结构计算场景中，各肢体分段的几何块预留了材料属性赋值的独立面域，使用者可以根据不同部位的等效密度、弹性模量参数分别赋值，模拟真实人体的质量分布与力学响应特性，比如在做工业设备的碰撞接触测试、安全防护装置的冲击验证时，能更贴近真实的受力反馈结果。

从安装边界来看，这款假人模型的底部支撑面为标准矩形基准，坐标原点设置在足部支撑面的几何中心，导入各类仿真软件时可以快速对齐全局坐标系，不需要额外做坐标平移调整。各肢体铰接位置的孔位尺寸参照通用测试工装的连接轴径设计，要是需要做实体假人的样件试制，直接导出各分段的工程图就能对接机加工或者3D打印工艺，不需要二次调整安装尺寸。躯干部分的核心块做了中空结构预留，要是后续需要加装加速度传感器、力传感器等测试元件，直接在预留的空腔位置调整几何结构即可，不会破坏假人的外轮廓精度。

不同于展示用的高精度人体模型，这款工业假人在建模时就平衡了仿真精度与计算效率，所有几何特征都服务于工程计算需求，没有冗余的装饰性结构，不管是做结构力学的静动态仿真，还是流体域的流场分析，都能快速适配不同的仿真工况，减少前期几何处理的时间成本。在实际的工程应用中，这类简化版工业假人还常用于工厂工位的布局规划，通过导入生产线的三维布局场景，校核操作工位的高度、操作件的可达范围、安全防护距离是否符合人机工程学标准，提前规避实际生产中可能出现的操作不便、安全距离不足等问题。在做产品的虚拟验证阶段，搭配这款假人模型可以完成多轮次的迭代仿真，不需要加工实体样件就能完成大部分性能验证工作，大幅缩短产品的研发周期，降低前期的测试成本。
