红黑绝缘测试引线探针结构设计

在电子电路调试、电气参数检测、元器件性能验证这类一线作业场景里，测试探针是直接决定检测数据可靠性的接触类配件，本次设计的针式测试引线探针，针对常规检测作业里容易出现的接触偏移、绝缘防护不足、手持施力打滑等实际问题做了结构优化，适配绝大多数台式万用表、便携式检测设备的引线接驳需求。从实际使用场景出发，这类探针的核心作用是在不破坏被测对象表层结构的前提下，建立测试仪器与被测点位之间的稳定导电通路，不管是PCB板上的贴片元件引脚检测、线束通断测试，还是电池极柱、接线端子的电压电流测量，都需要探针头部能够精准抵靠被测点，同时握持段能让作业人员灵活控制施力大小，避免探针打滑划伤被测件或者出现接触虚接导致的数值跳变。

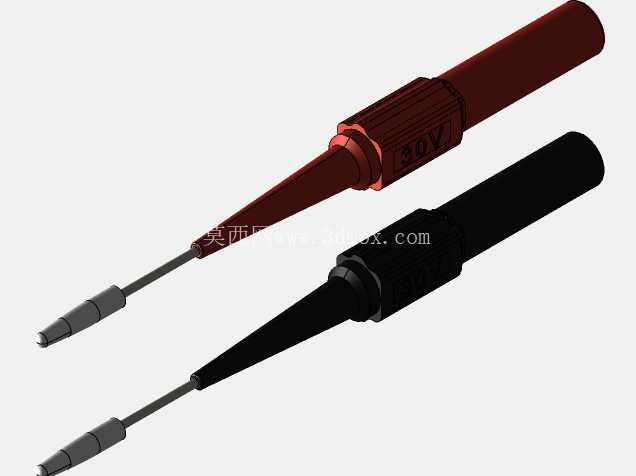

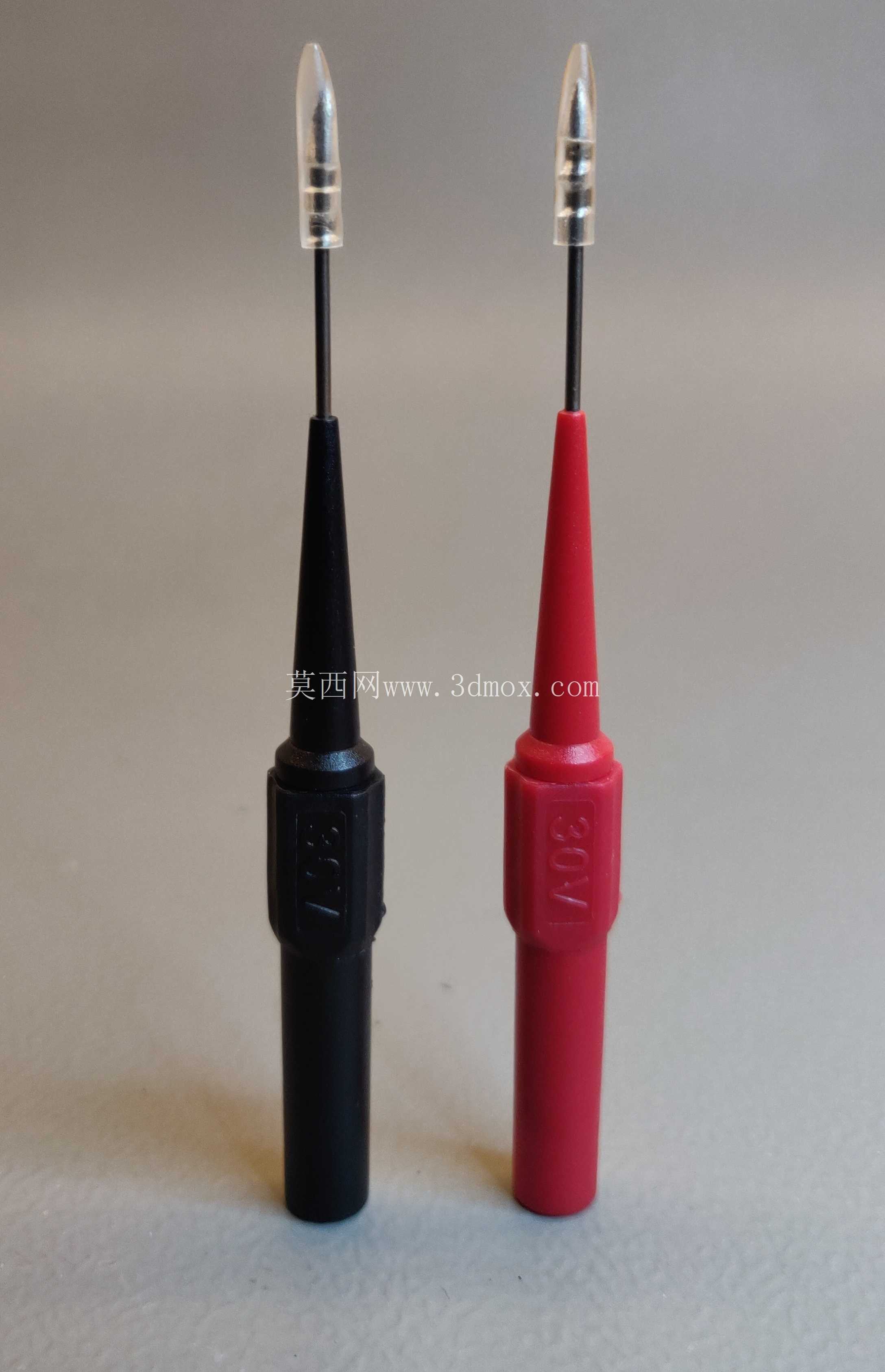

结构设计上，探针整体分为接触端头、金属针杆、绝缘握持体、引线接驳段四个核心部分，接触端头采用圆弧过渡的钝头设计，区别于尖锐探针容易刺穿绝缘层、刮伤焊盘的问题，钝头结构既能保证与金属被测点的有效接触面积，又能在检测带绝缘漆的线材、涂层端子时，通过适度施力刺破表层氧化膜实现导通，不会对被测件造成不可逆的损伤；端头外部配套透明防护套，在探针闲置时可以套住金属接触端，避免针杆被磕碰弯折，同时防止金属端头氧化积灰影响导电性能。金属针杆采用细长直杆结构，长度控制在适配密集点位检测的范围，在检测间距较小的贴片元件引脚时，细长杆身不会遮挡周边点位，方便作业人员观察探针落点，避免误触相邻引脚造成测试短路。

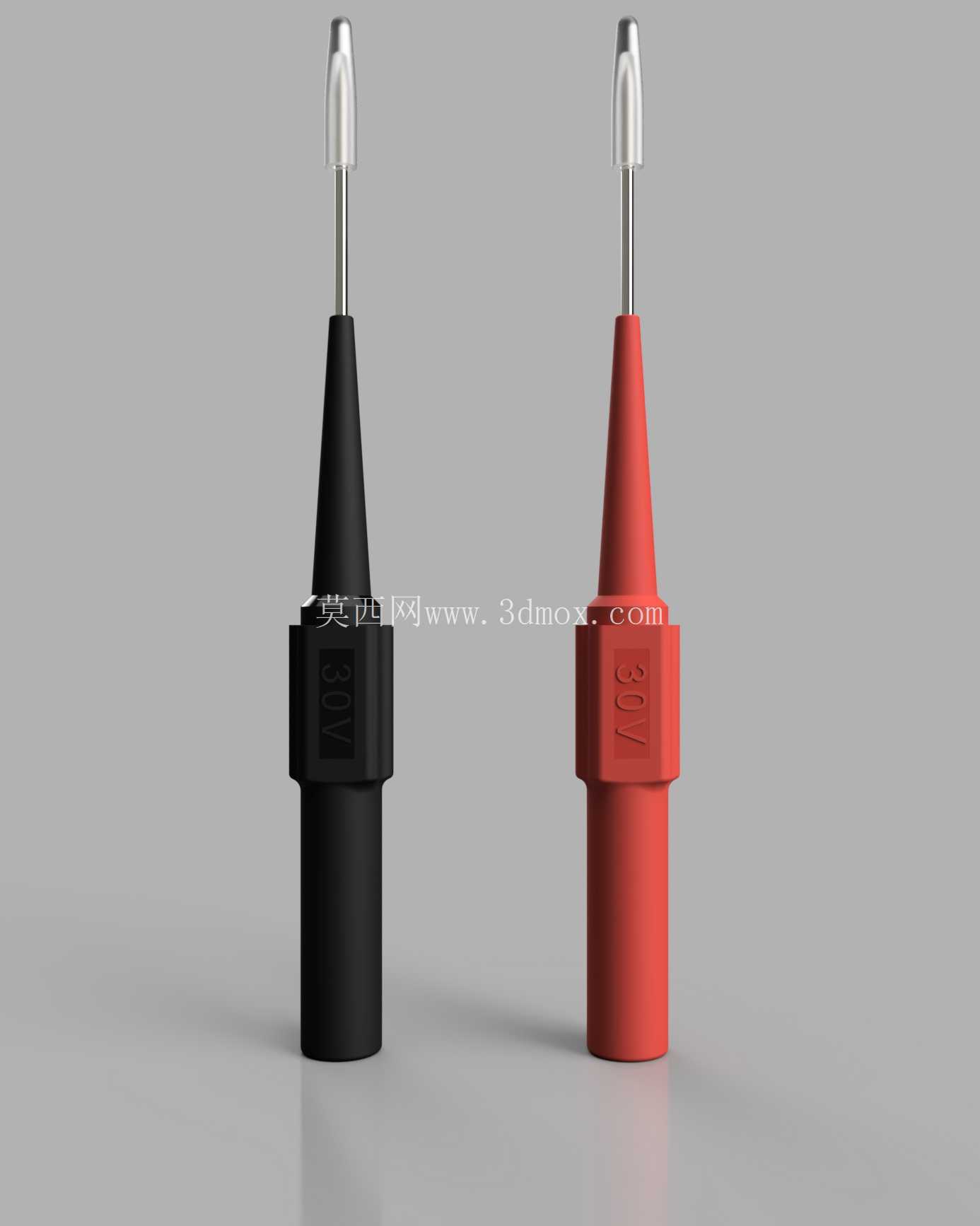

绝缘握持体采用锥台过渡加防滑滚花的结构设计，靠近针杆的位置做收窄锥面，让作业人员的视线可以顺着锥面精准对准被测点位，握持段的周向滚花结构，在手部出汗或者佩戴薄乳胶手套操作时，依然能提供足够的摩擦力，不会出现施力时探针转动、打滑的问题；两款不同配色的绝缘握持体分别对应正负极检测需求，红黑配色是电气检测领域通用的极性标识，作业时无需反复核对引线标识，通过握持体颜色就能快速区分极性，减少接线错误的概率。握持体内部做了针杆固定腔与引线接驳腔，金属针杆尾部与接驳腔的导电插针做压接固定，外部绝缘层通过注塑与握持体紧密结合，避免拉扯引线时针杆移位或者出现内部导线断裂的问题，引线接驳端采用标准尺寸的插拔结构，适配市面上绝大多数通用测试引线的接口，不需要额外加工转接头就能直接替换使用。

从安装边界与尺寸适配角度来看，探针整体外径控制在常规手持操作的舒适范围，握持段最大直径适配成年人手指捏持的尺寸，长时间手持检测不会出现局部硌手的问题；针杆的直径兼顾了结构强度与点位适配性，既不会因为过细导致针杆容易弯折，也不会因为过粗无法接触密集排布的细小引脚。接触端头的圆弧半径经过反复验证，在抵靠常见的0805、0603封装元件引脚时，不会出现端头同时接触两个相邻引脚的情况，针对直径1mm以上的接线端子、电池极柱，又能保证足够的接触压力，不会因为接触面积过小导致接触电阻过大，影响测试数据的准确性。绝缘握持体的绝缘性能满足常规低压检测的防护要求，在1000V以下的交直流检测场景中，能够有效避免作业人员手部接触到金属导电部分，降低触电风险；握持体的材料选用耐磨绝缘的工程材质，长期接触手上的汗液、检测场景中的少量助焊剂、酒精等溶剂，不会出现表面开裂、绝缘性能下降的问题。在实际建模过程中，针对针杆与绝缘握持体的配合位置做了限位台阶设计，避免针杆受轴向压力时向后退移，保证探针在施力按压时接触端头的位置稳定，不会出现针杆回缩导致的接触不良；滚花结构的深度与间距也做了优化，既保证足够的摩擦力，又不会因为纹路过深积累灰尘、难以清洁。两款探针除了绝缘握持体的颜色区分外，其余结构尺寸完全一致，生产时可以共用一套金属件模具，仅需要更换绝缘部分的色母料，就能实现正负极配件的区分，降低生产加工的成本，同时也方便后期的配件替换，单支探针损坏时不需要成对更换，减少耗材浪费。针对探针容易出现的针杆弯折问题，在针杆与绝缘握持体的连接位置做了局部加强，金属针杆根部做加粗过渡，避免针杆在根部位置因为应力集中出现断裂，延长探针的整体使用寿命。
