工业级金属合页连接结构三维设计

日常做设备结构设计时，铰接类连接件的选型和建模往往是容易被忽略但直接影响整机可靠性的环节，这款金属铰链的三维结构，完全围绕工业场景下的实体铰接需求设计，没有多余的装饰性结构，所有几何特征都服务于实际安装与转动功能。从应用场景来看，这类平折式金属铰链覆盖的工况非常广，小到电气控制柜的箱门铰接、小型设备的检修盖板开合，大到工业防护栏的活动门连接、输送线侧边的活动挡板翻转，甚至部分工装夹具的活动压臂铰接位，都能用到同结构规格的连接件，它的核心作用是在两个被连接实体之间提供绕固定轴的定角度转动自由度，同时保证两个连接面在闭合状态下的贴合度与结构刚性，不会因为长期开合出现连接位松旷、错位的问题。

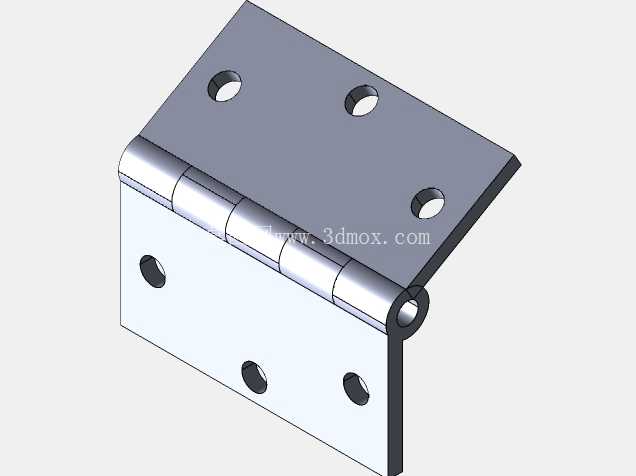

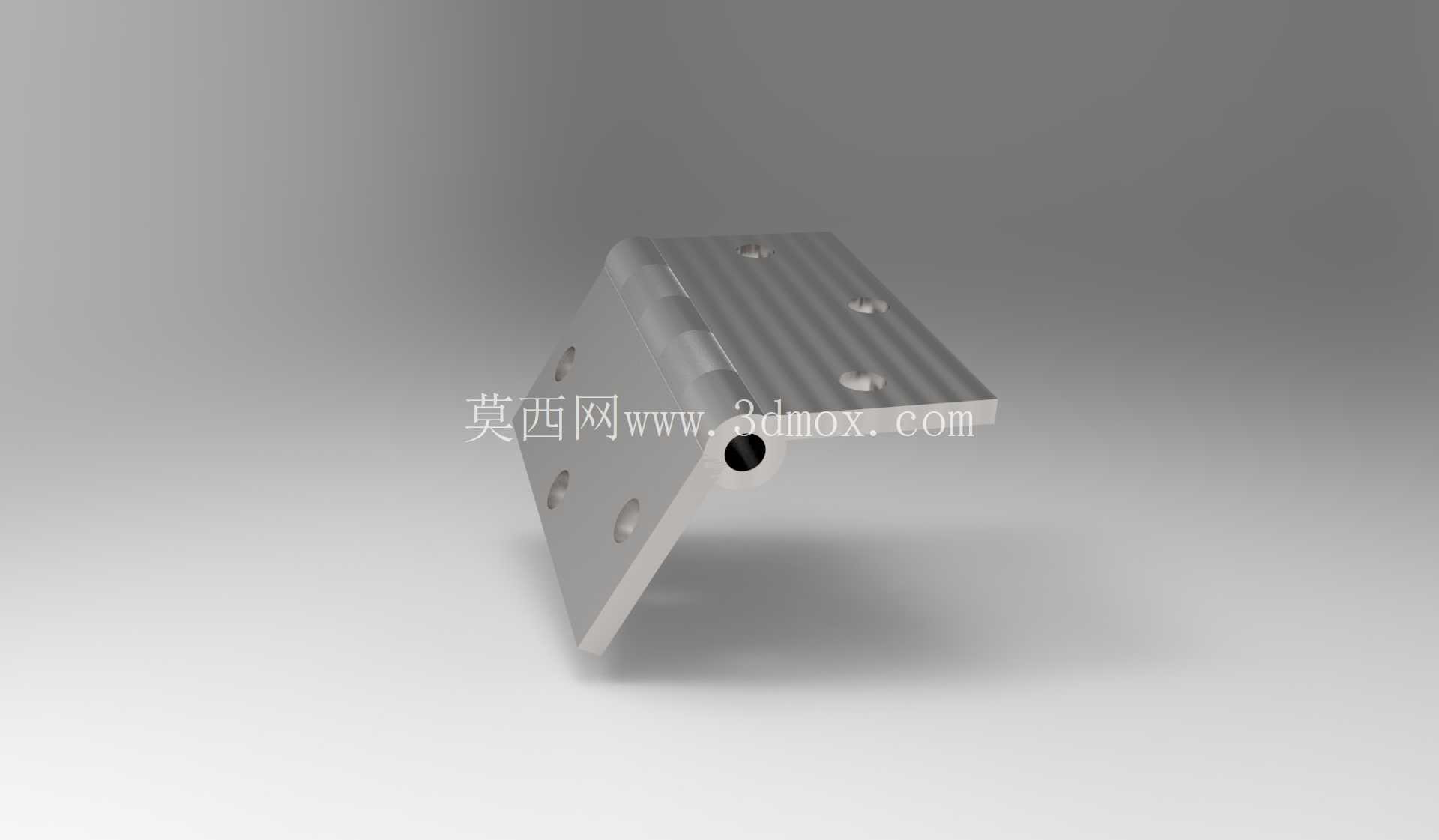

从功能特性上拆解，这款铰链采用双页片加中心销轴的经典结构，两个页片分别对应两个待连接的安装基面，页片上预留的沉头安装孔位完全按照通用五金件的安装规范设计，孔位间距适配常规的M4、M5规格紧固件，沉头深度可以保证螺丝安装后端面与页片表面齐平，不会突出平面干涉两个页片的开合转动。中心销轴采用贯穿式铆接结构，销轴与其中一个页片的轴套为过盈配合，与另一个页片的轴套为间隙配合，转动阻尼均匀，既不会因为间隙过大出现开合晃量，也不会因为配合过紧导致转动卡滞，在0到180度的常规开合角度范围内，两个页片的转动轨迹无干涉，完全闭合时两个页片的贴合面间隙控制在0.1mm以内，能够满足防护类、密封类安装场景的贴合要求。

设计思路上完全遵循工业五金件的实用性优先原则，页片主体采用等厚度的金属板材冲压成型结构，轴套部分采用卷圆工艺与页片主体一体化成型，没有额外的焊接拼接结构，从根源上避免了焊接位应力集中导致的断裂风险。页片边缘做了小半径的倒角处理，既可以去除冲压产生的锐边毛刺，避免安装过程中划伤操作人员，也不会因为倒角过大减少页片与安装基面的实际接触面积。轴套的长度设计做了错位排布，两个页片的轴套段交替排列，保证整个销轴长度方向上的受力均匀，不会出现单侧受力集中导致销轴弯曲变形的问题，长期反复开合的工况下，轴套与销轴的磨损量能够控制在合理范围内，延长连接件的整体使用寿命。

从安装边界的尺寸来看，这款铰链的页片厚度适配常规2mm以内的钣金安装基面，安装时不需要在基面上做额外的沉孔加工，只需要按照页片上的孔位位置加工对应的通孔即可完成固定。两个页片展开至180度时，整体的平面度公差控制在0.2mm以内，能够保证两个被连接的板面在展开状态下保持齐平；转动至闭合状态时，页片的侧边不会突出安装基面的边缘，不会与周边的其他结构件产生运动干涉。销轴的两端采用铆压收边结构，不会在长期转动过程中出现销轴脱出的问题，不需要额外加装轴端挡圈等紧固件，减少了安装时的零件数量，提升装配效率。

在实际建模过程中，这类铰链的结构需要重点关注轴套配合段的间隙设计，很多新手建模时容易把两个页片的轴套做成面接触的零间隙状态，实际生产装配时就会出现转动卡滞甚至无法装配的问题，这款模型里轴套配合段预留了合理的装配间隙，同时页片与轴套的过渡位置做了小圆弧过渡，减少应力集中的问题。另外页片上的安装孔位距离页片边缘的尺寸、距离转动中心的尺寸都符合通用五金件的安装规范，不管是直接用于设备的结构设计选型参考，还是用于装配模拟的干涉检查，都能够直接匹配常规的工业设计场景，不需要再做额外的尺寸调整。针对不同的承重需求，同结构的铰链可以通过调整页片厚度、销轴直径来适配不同的负载等级，这款基础结构的设计预留了足够的参数调整空间，能够覆盖从轻载的箱门连接到中载的防护门连接的多数常规工况。
