办公桌面双孔手动纸张打孔器结构设计

日常办公场景里，纸质文件归档是绕不开的基础工作，双孔手动打孔器作为桌面常备的文具类工具，核心作用就是在标准A4、B5等规格纸张的预设装订位置冲出规整圆孔，方便后续穿入装订夹、活页环完成文件整理，相比单孔打孔器，双孔结构匹配国内通用的两孔活页装订标准，一次下压即可完成两个孔位加工，大幅提升批量文件整理的效率，在企事业单位行政部门、学校教务科室、图文打印门店都是高频使用的桌面工具。

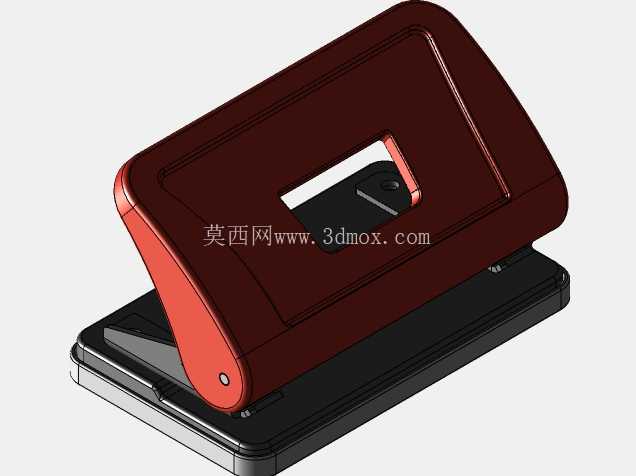

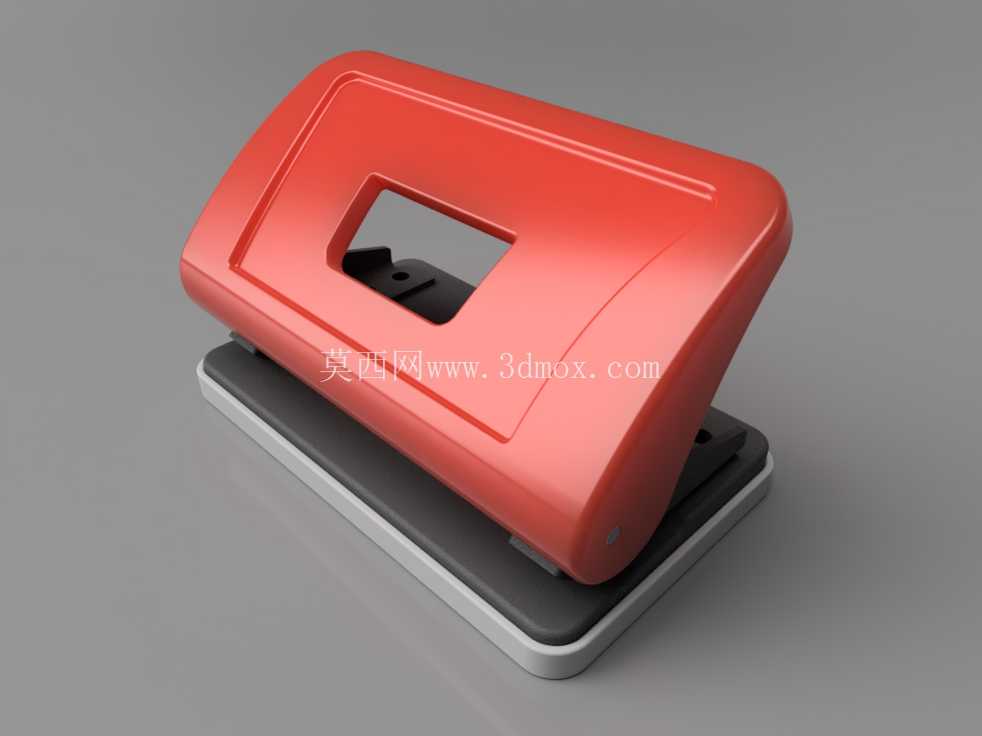

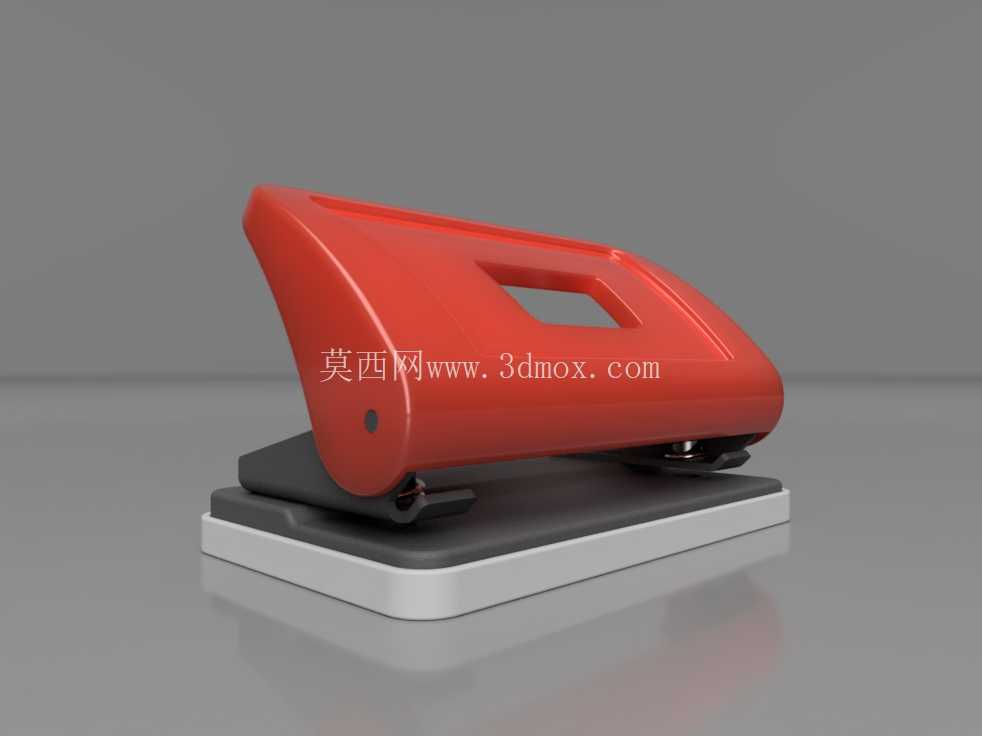

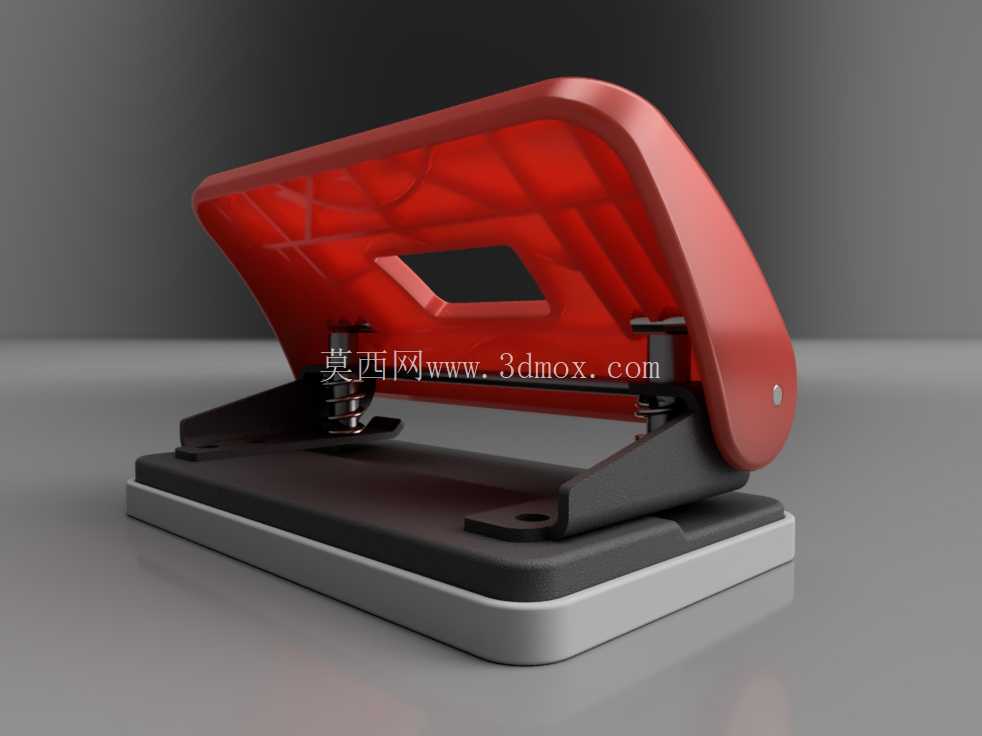

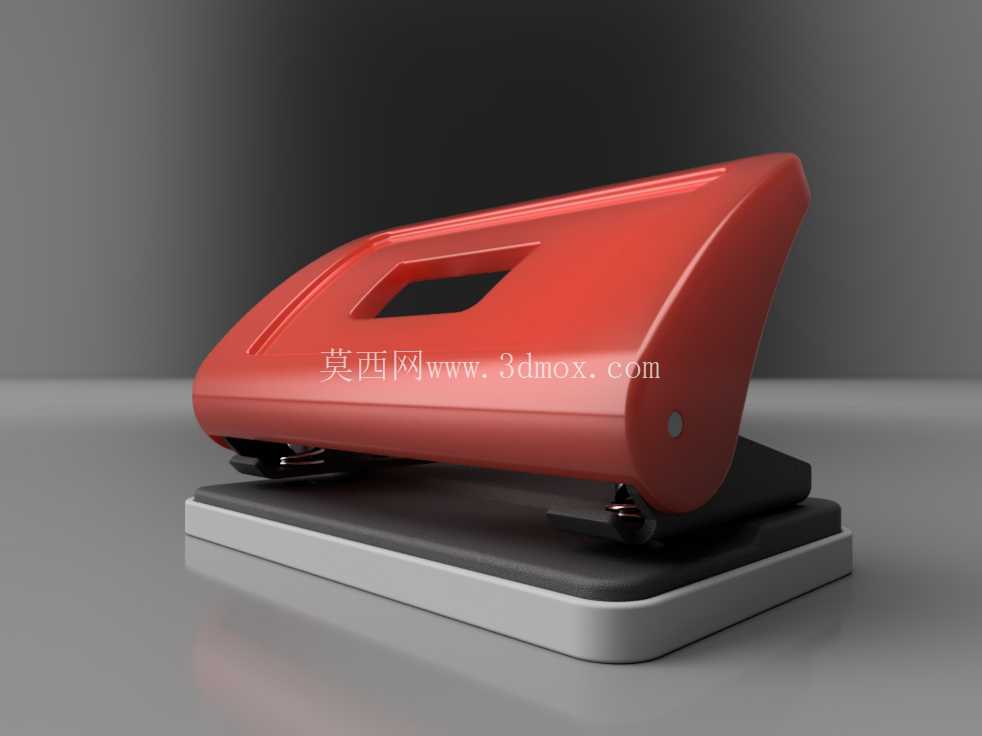

从结构设计逻辑来看，这款打孔器采用杠杆式施力结构，上盖部分为大弧度曲面造型，一方面适配手掌下压时的自然贴合角度，降低长时间操作的手部疲劳感，另一方面内部做了加强筋布局，在采用薄壁塑料材质控制整体重量的前提下，保证下压过程中上盖不会出现形变翘曲，避免孔位错位。底座部分采用分层结构，最底层为软质防滑垫，放置在光滑桌面时不会随下压动作滑移，中间层为金属承托底板，承受冲头下压的冲击力，上层设置纸张定位挡板，挡板带有标准刻度标识，可根据纸张规格调整定位位置，保证不同尺寸纸张的孔位边距统一，不会出现孔位偏斜导致装订后文件不齐的问题。

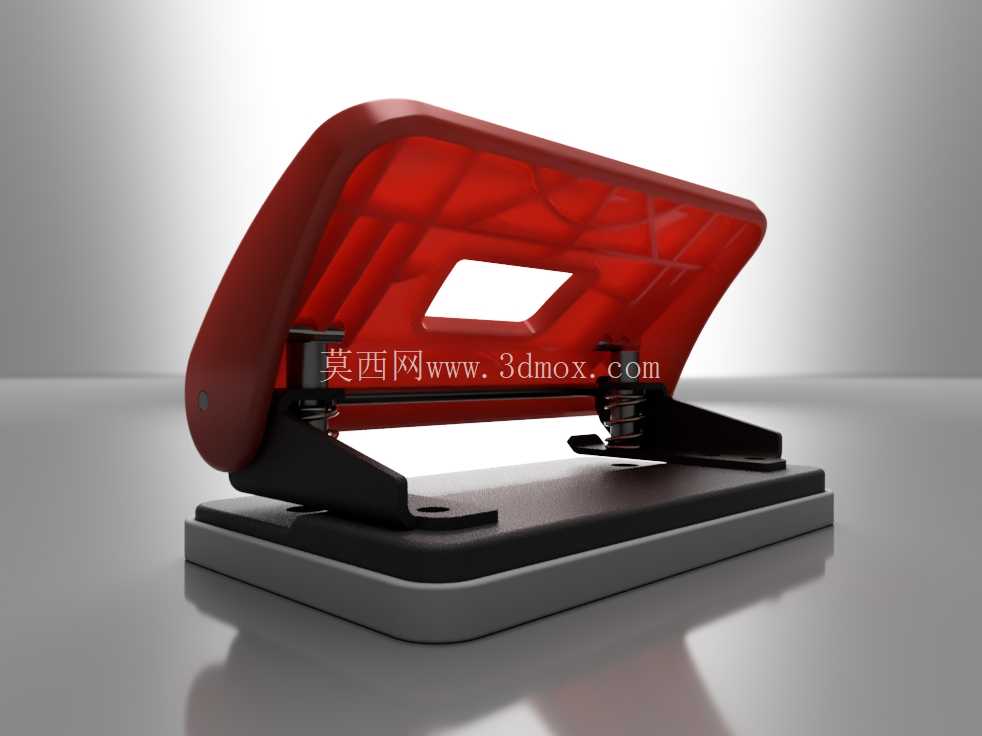

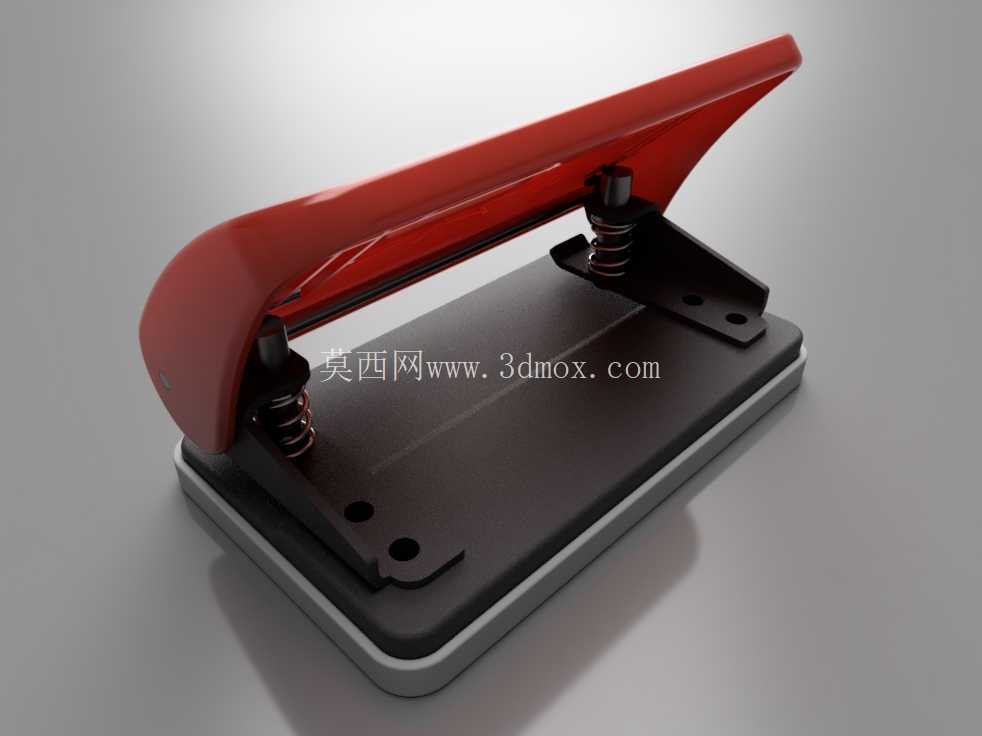

核心冲孔组件采用冲裁配合结构，每个冲孔单元包含复位弹簧、导向柱、空心冲头、下模落料孔，下压时冲头沿导向柱垂直下行，穿过纸张后切入下模的对应孔位，被冲下的圆形纸屑会沿下模的落料通道滑入底座内置的纸屑收纳仓，避免纸屑散落污染桌面，松开上盖后复位弹簧会带动上盖自动回弹至初始位置，准备下一次冲孔作业。两个冲头的间距严格遵循通用活页装订的80mm标准孔距，冲头内径对应常规装订耗材的6mm孔径，可单次冲压最多10张80g标准办公用纸，满足日常小批量文件整理的需求。

安装边界方面，这款打孔器整体为桌面放置式设计，无需额外固定安装，底座的整体投影尺寸适配常规办公桌的边角放置空间，不会占用过多桌面面积，操作时仅需预留上盖抬起的垂直空间即可，上盖最大抬起角度下的整体高度不会干扰桌面其他物品摆放。纸屑收纳仓为抽拉式结构，积攒的纸屑达到容量上限时可直接抽出倾倒，无需拆分整机结构，日常维护十分简便。

从建模实现的角度来看，这款产品的结构拆分清晰，上盖曲面部分需要先绘制轮廓草图，通过放样、曲面加厚完成主体造型，再在内侧阵列布置加强筋，保证结构强度的同时控制壁厚均匀，避免注塑生产时出现缩痕。金属冲头、导向柱等标准件可按照通用五金件的参数建模，装配时通过同轴、重合等配合关系保证冲头与下模孔的同轴度，避免出现冲头卡顿、刃口磨损加快的问题。底座的防滑垫、定位挡板等附属结构需要对应主体的安装槽位做匹配设计，保证装配后无松动间隙，操作时不会出现异响或位置偏移。

实际使用场景中，这类手动打孔器不需要外接电源，完全依靠手动施力完成作业，不受供电条件限制，移动十分方便，除了常规办公纸张外，也可对薄塑料片、硬卡纸等厚度不超过1mm的片状材料进行冲孔作业，适配手工制作、样品装订等多样化的轻量冲孔需求。结构上没有复杂的传动部件，日常仅需定期在导向柱位置涂抹少量润滑脂，即可保证长期使用的操作顺畅度，故障率极低，是桌面文具类工具中实用性极强的品类。
