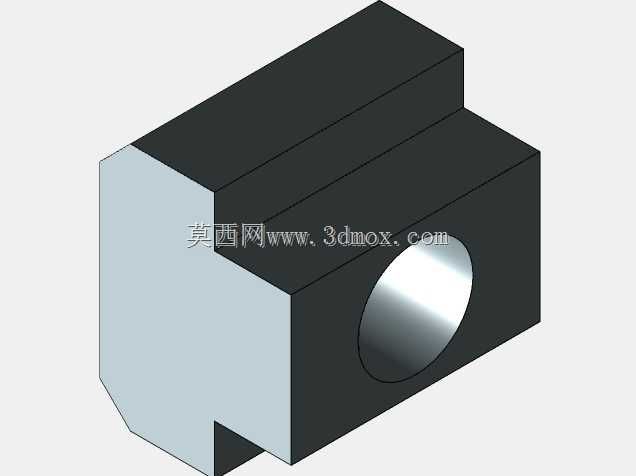

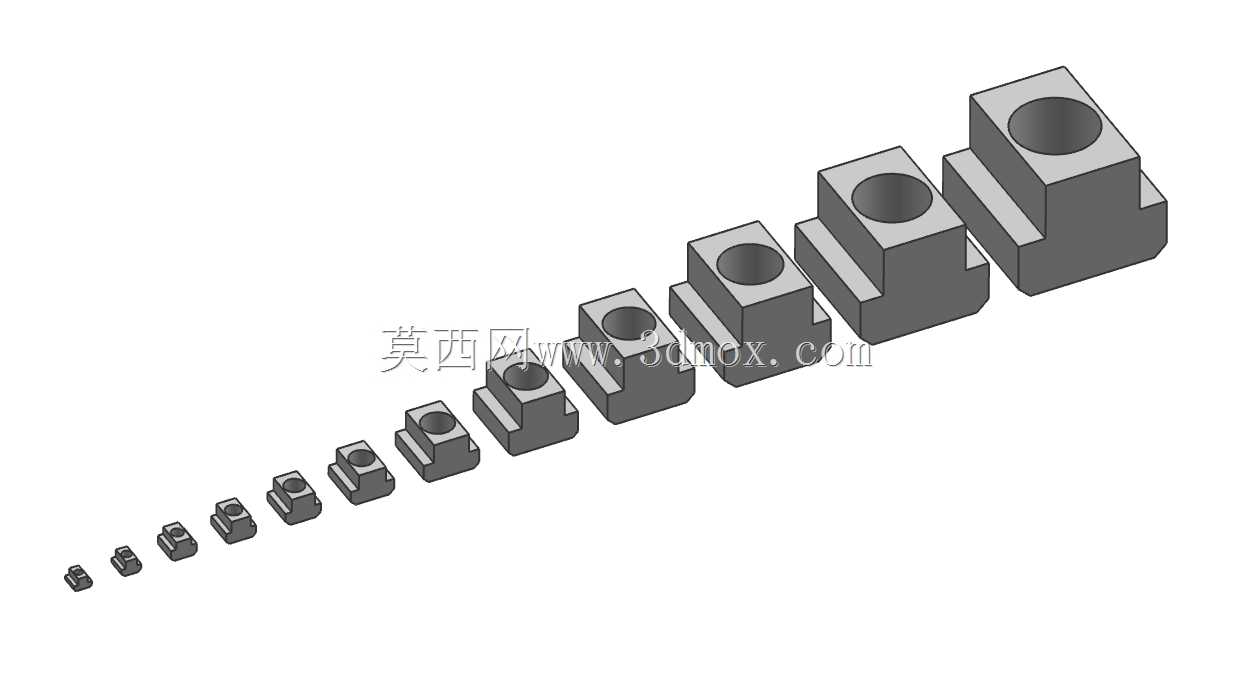

DIN508标准全规格T形槽螺母系列

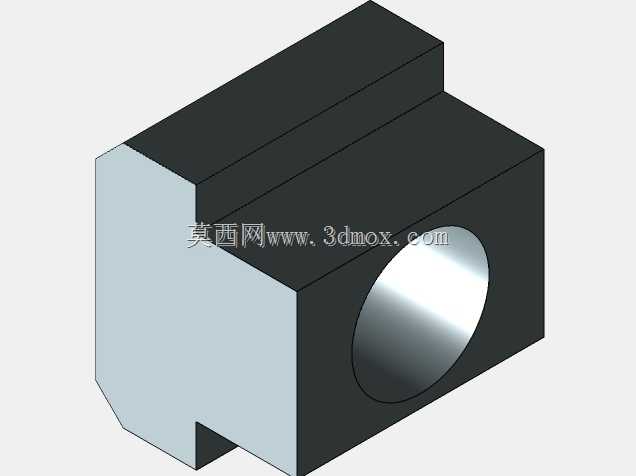

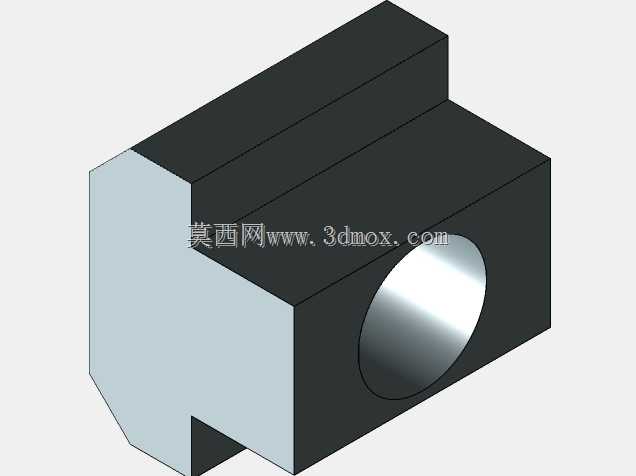

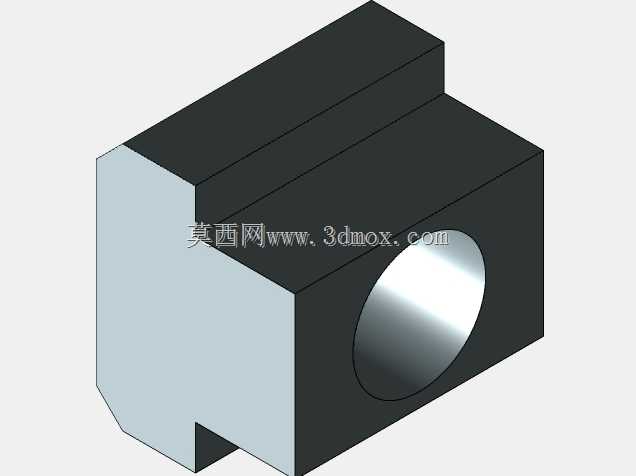

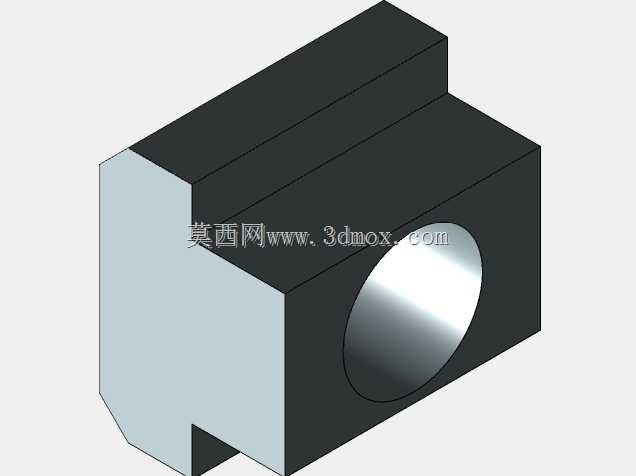

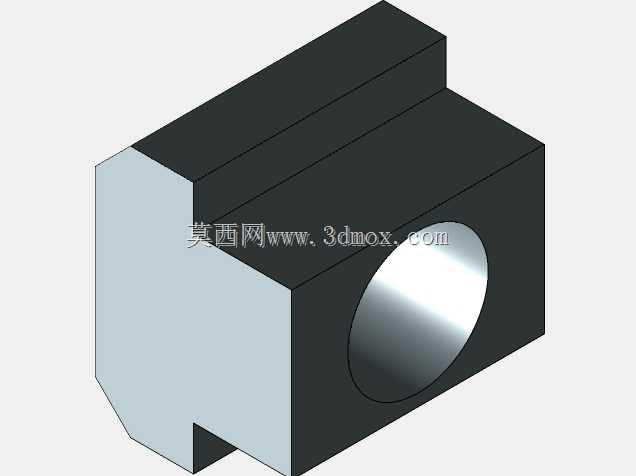

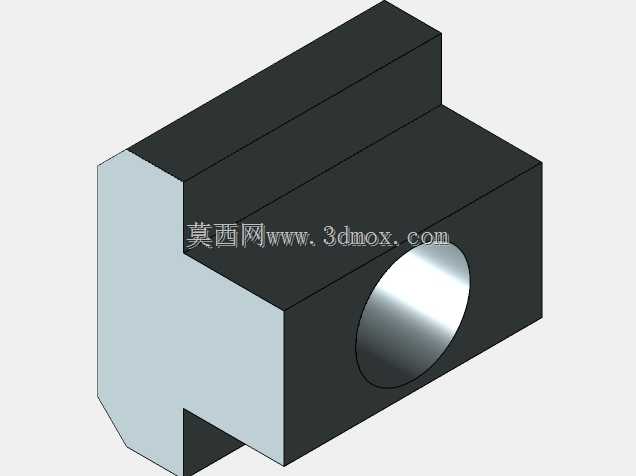

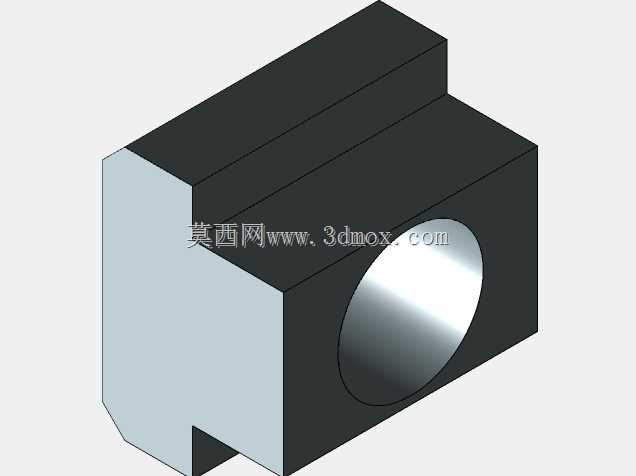

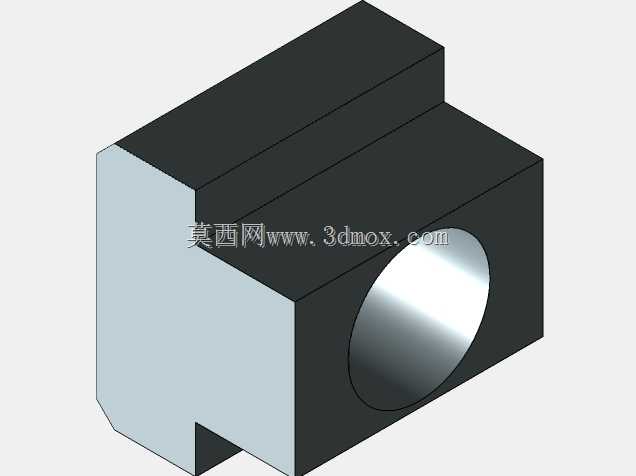

在机床工作台装夹、自动化工装搭建、工业铝型材框架组装这类需要频繁调整装夹位置的场景里，T形槽螺母是核心的紧固件连接件，这套覆盖M4到M42全公制规格的T形槽螺母，完全匹配DIN508标准的尺寸公差要求，能适配市面上绝大多数标准T形槽的安装边界。从设计逻辑上看，这类螺母的头部采用与T形槽截面匹配的梯形凸台结构，安装时可直接从T形槽的端口滑入槽内任意位置，不需要在槽体上额外加工螺纹孔，也不用从槽端逐段穿入，大幅提升工装调整的效率。不同规格的螺母对应不同的载荷等级，小规格M4到M8的螺母，多用于小型试验台、3D打印工装、轻型铝型材框架的固定，可承载的静载荷在几百公斤级别，满足轻型工装的装夹需求；M10到M24的中等规格是机床装夹的主力型号，适配普通铣床、加工中心的工作台T形槽，配合T形螺栓、压板使用时，可稳定装夹中小型工件，承受铣削、钻削加工过程中的切削冲击力，不会出现螺母移位、滑牙的问题；M30到M42的大规格螺母，则多用于重型龙门铣床、大型焊接工装平台、重型装配线的固定场景，可承载数吨级的装夹载荷，满足重型工件加工、装配时的紧固需求。从外形尺寸来看，每个规格的螺母头部宽度、厚度都严格对应标准T形槽的槽宽、槽深参数，滑入槽内后，头部底面与T形槽的支撑面完全贴合，不会出现倾斜、卡滞的情况，螺纹部分与螺母主体采用同轴度公差控制，拧紧螺栓时不会出现偏载，能保证紧固力均匀传递到槽体支撑面上。在实际选型过程中，需要先确认所用T形槽的槽口宽度、槽腔宽度、槽深参数，再对应选择匹配规格的螺母，避免出现螺母无法滑入槽内、或者滑入后间隙过大导致装夹偏移的问题。这类螺母的材质通常根据使用场景选择，普通工况下采用45号钢调质处理，表面发黑防锈即可满足需求；有防腐要求的场景可选择304不锈钢材质；重型载荷场景则可选用40Cr调质加表面淬火的材质，提升螺母的承载能力与抗磨损性能。在三维建模过程中，这套系列模型严格遵循标准尺寸参数，每个规格的外形轮廓、螺纹规格、倒角尺寸都与实物一致，可直接用于工装设计的装配模拟，提前验证螺母与T形槽、螺栓、压板的装配干涉情况，减少实际加工装配时的出错概率。
