仓储货架配套可调式挂接夹具结构

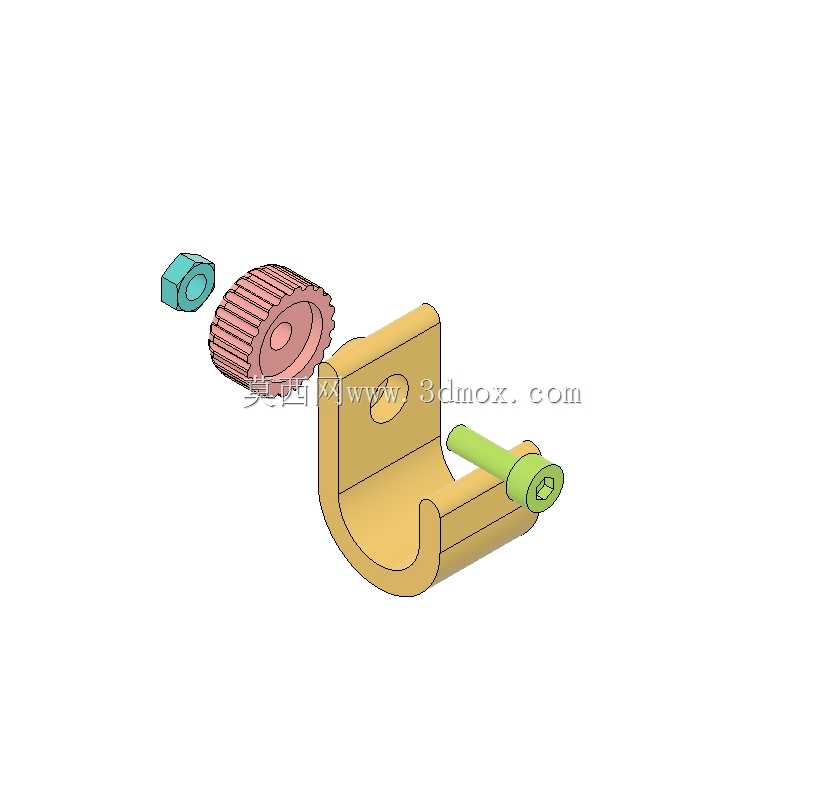

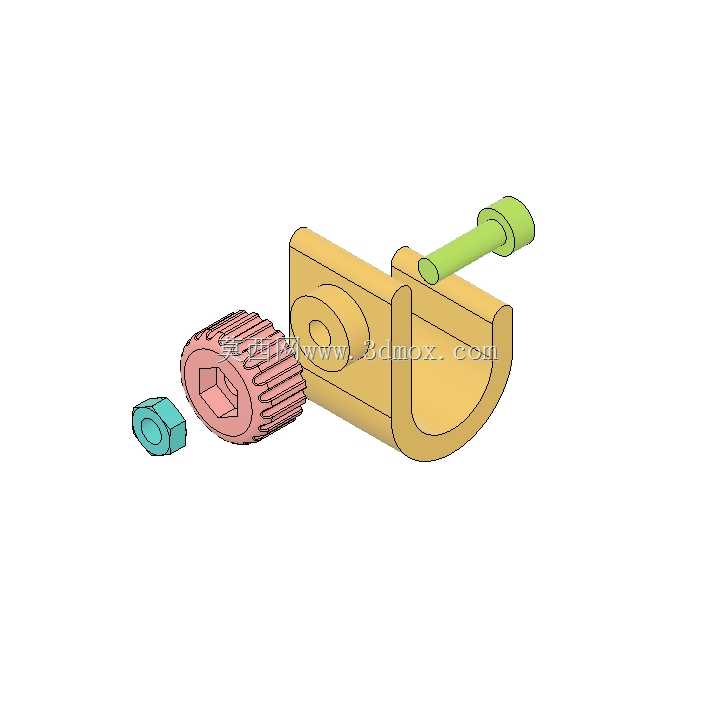

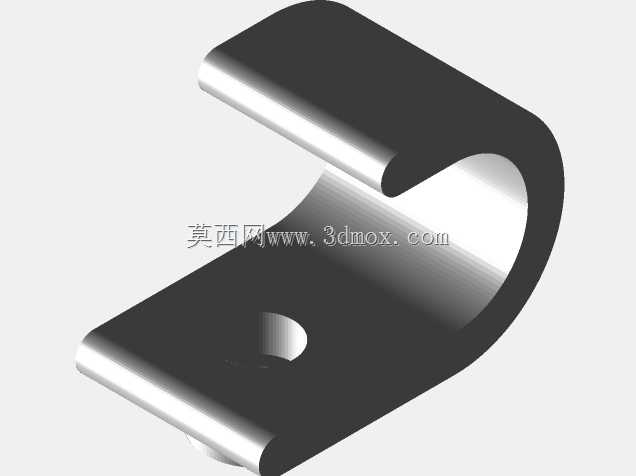

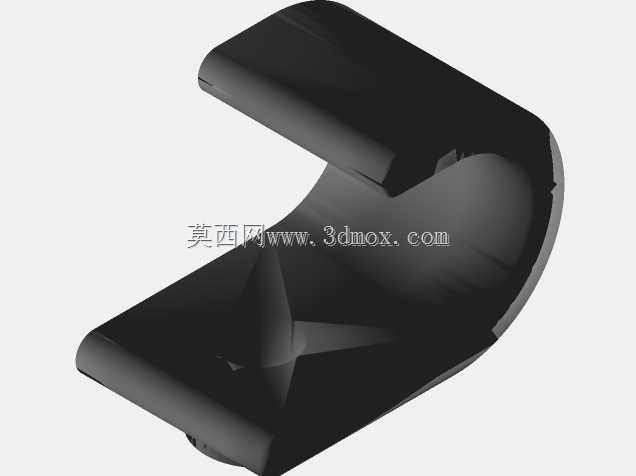

　　该挂接件主要面向仓储货架侧挂、工位器具旁挂和轻型物料悬挂场景，用于在现有货架立柱或横梁边缘快速形成挂点，减少现场钻孔、焊接和二次改造。实际使用中，仓库拣选工位常需要把标签夹、扫码枪挂绳、工具袋、线束、轻型料盒或作业指导书支架就近固定，传统扎带和磁吸固定在重载、油污或频繁触碰环境下容易松脱，而该结构通过夹座、销轴、旋钮和锁紧件组合，把挂接载荷传递到货架型材边界上，安装后不破坏主承载面，也便于工位调整后反复拆装。夹体采用U形开口思路，开口宽度对应常见方管、角钢或薄板边缘的夹持范围，内侧贴合面承担主要压紧力，外侧延伸出的挂耳用于承托杆状附件。销轴贯穿夹体两侧耳部，形成转动或限位连接，端部由带齿纹的旋钮控制夹紧行程；旋钮外周做防滑齿，

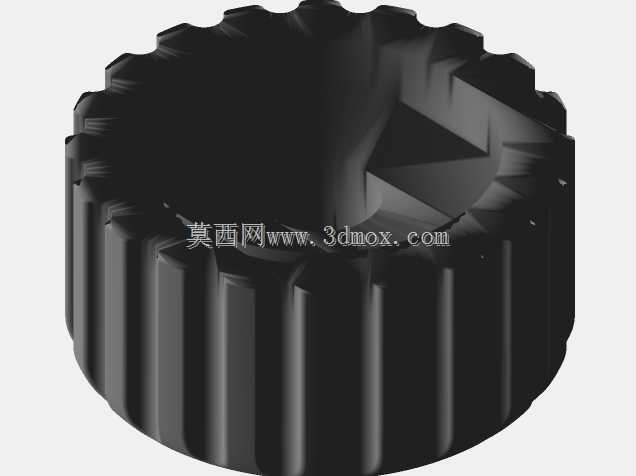

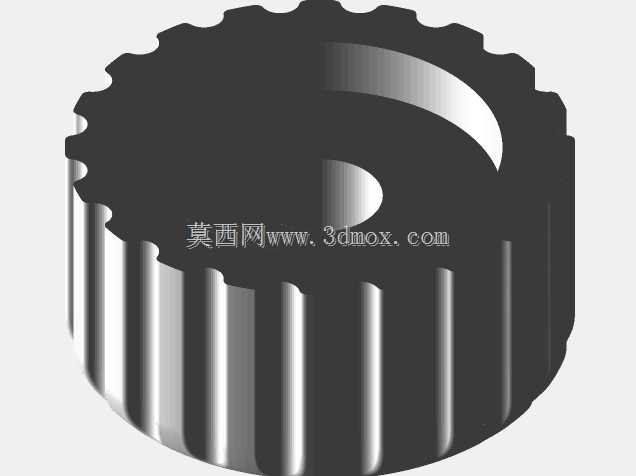

　　操作者戴普通劳保手套也能拧动，不需要额外扳手。旋钮与夹体之间加入小尺寸六角锁紧件，可在夹紧后提供防松余量，避免货架受叉车碰撞、地面振动或取放冲击时出现回转松动。从受力路径看，悬挂物的载荷先作用在销轴或夹体前端挂点，再通过U形根部传递到被夹持的货架边缘，最后依靠旋钮预紧产生的摩擦力和局部端面支承保持位置。设计上没有采用复杂弹性卡扣，而是把夹紧、转动和防松拆成几个独立几何特征，这样打印后即使单件存在轻微翘曲或尺寸偏差，也能通过旋钮行程补偿。夹座主体壁厚在保证打印填充后刚性的前提下做了局部加厚，耳部销轴孔周围设置凸台，避免反复插拔造成孔口开裂；底部过渡采用圆角，降低打印层间应力集中，也减少搬运时的锐角磕碰。旋钮做成带中心孔的盘状结构，

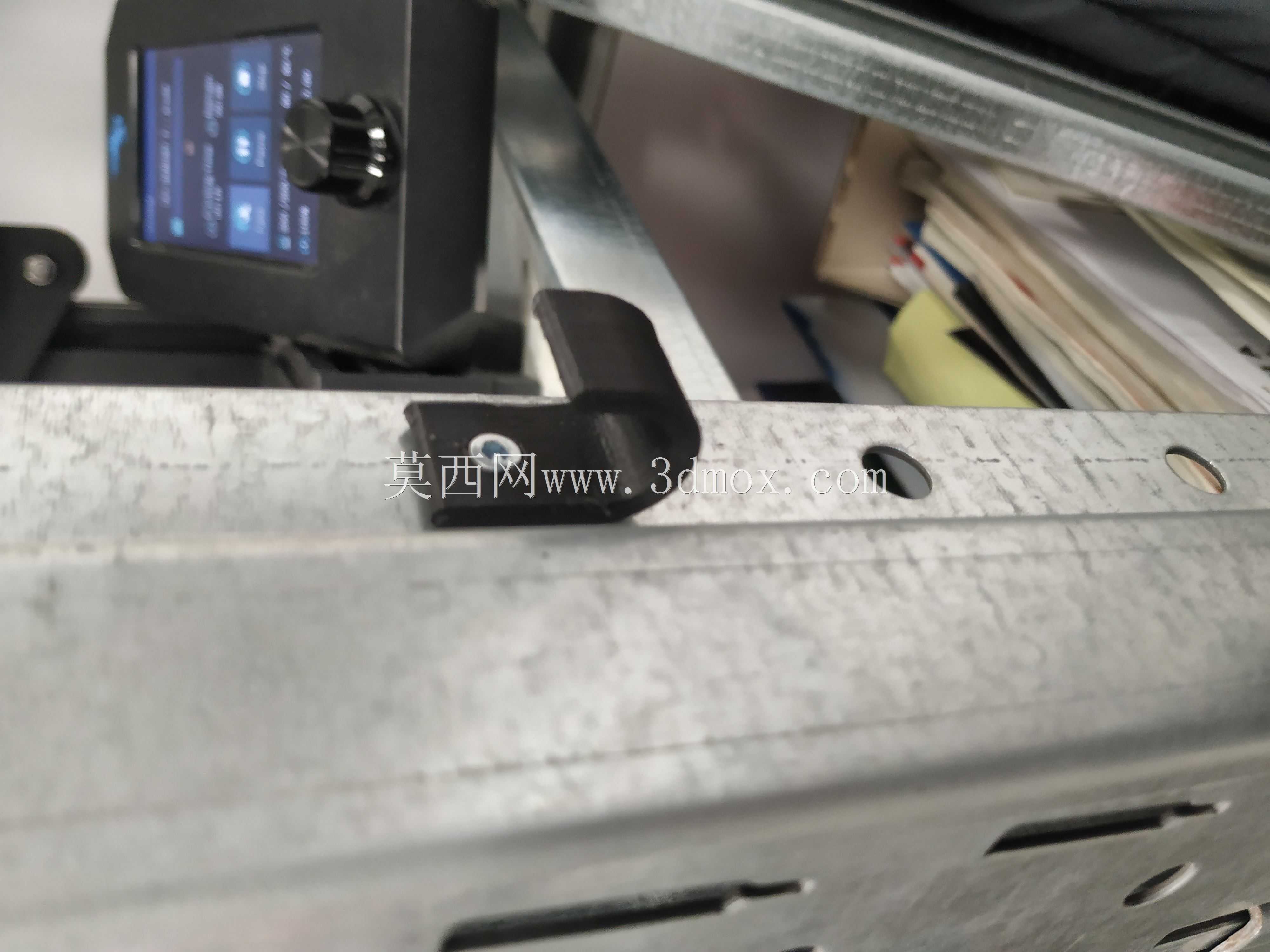

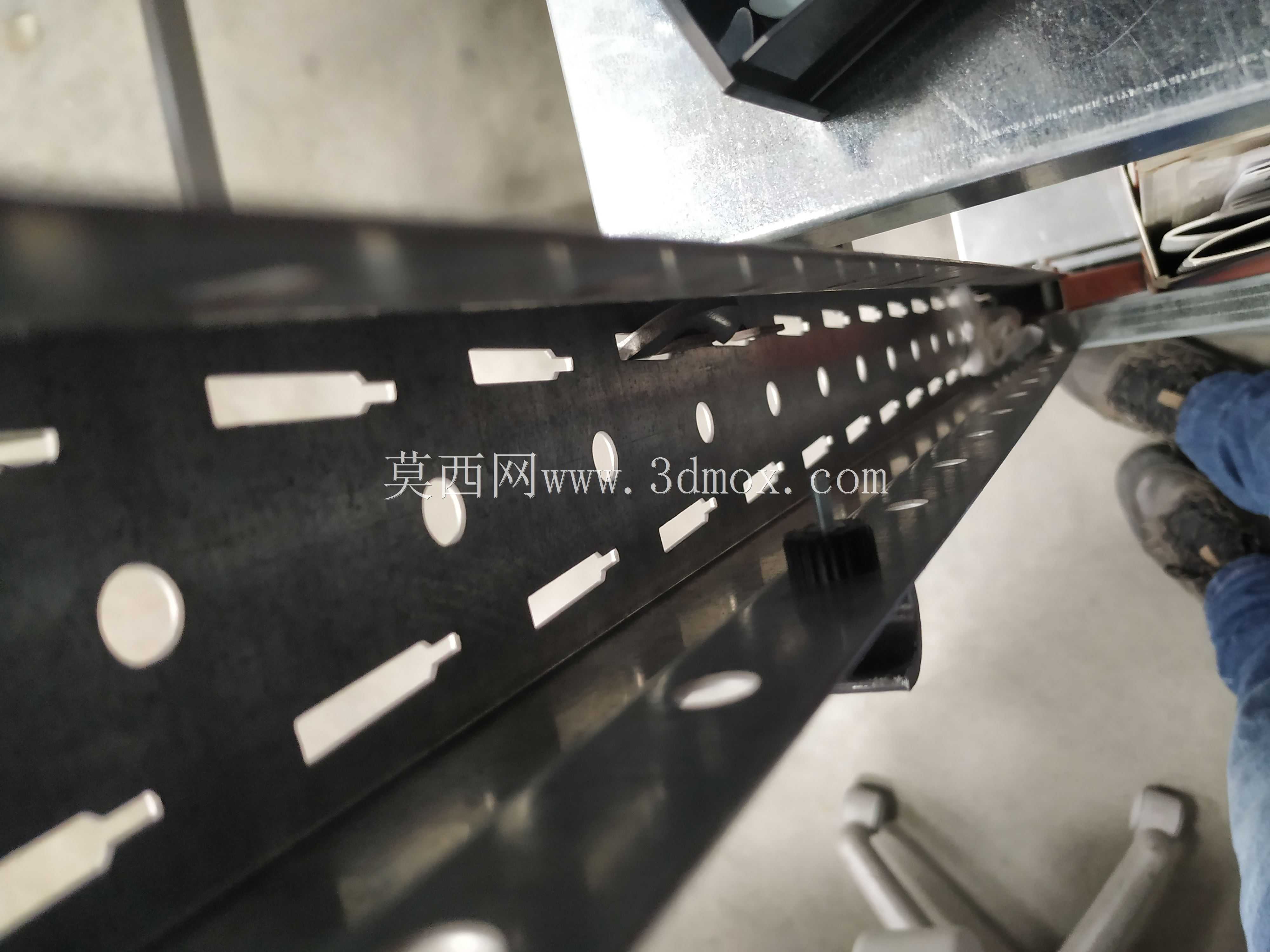

　　既可以直接手拧，也能在需要更大预紧力时插入细杆辅助加力；外齿沿圆周均匀分布，齿槽深度控制在便于脱模和打印自支撑的范围内。配套的小螺母外形保留六角操作面，同时在端面做倒角，方便与旋钮或销轴快速对中。安装边界方面，夹体开口方向决定了其适配的货架边厚，使用时需确认立柱或横梁的夹持区域没有焊缝凸起、贴标残留和明显变形；销轴长度应保证穿过双耳后仍有足够螺纹或卡接余量，伸出端不能过长，以免在通道侧形成刮碰点。若用于悬挂较重物件，应让载荷尽量靠近夹座根部，避免在销轴远端形成过大弯矩；多个挂点沿货架纵向布置时，还要核对相邻立柱间距，保证工具或料盒取放路径不与拣选车、料箱及人员通道干涉。该结构在三维建模时需要重点控制三组配合关系：

　　U形开口与货架边缘的间隙、销轴与双耳孔的同轴度、旋钮螺纹或卡接行程与夹持厚度的匹配。开口间隙过小会导致安装困难，过大则夹紧后出现歪斜；销轴孔不同轴会造成旋钮转动卡滞；行程不足则无法锁死，行程过长又会浪费打印材料并增加外形尺寸。建模阶段可把夹体、销轴、旋钮和锁紧件分别建为独立零件，再按实际装配顺序检查干涉，尤其关注旋钮旋转到极限位置时是否与夹体耳部、货架外表面发生碰撞。对于采用熔融沉积工艺制作的场景，夹体受力方向应尽量与打印层理方向错开，耳部和夹持根部可通过提高填充率或增加周壁圈数来提升抗裂性能；销轴若承受频繁剪切，可根据实际载荷选择更换金属销，或在打印时调整摆放方向以增强层间结合。整体结构没有多余外观曲面，几何特征均服务于夹持、转动、防松和悬挂，适合在仓库不停产的情况下进行小批量快速制作和替换。
