板料设备用USB接口安装固定支架结构

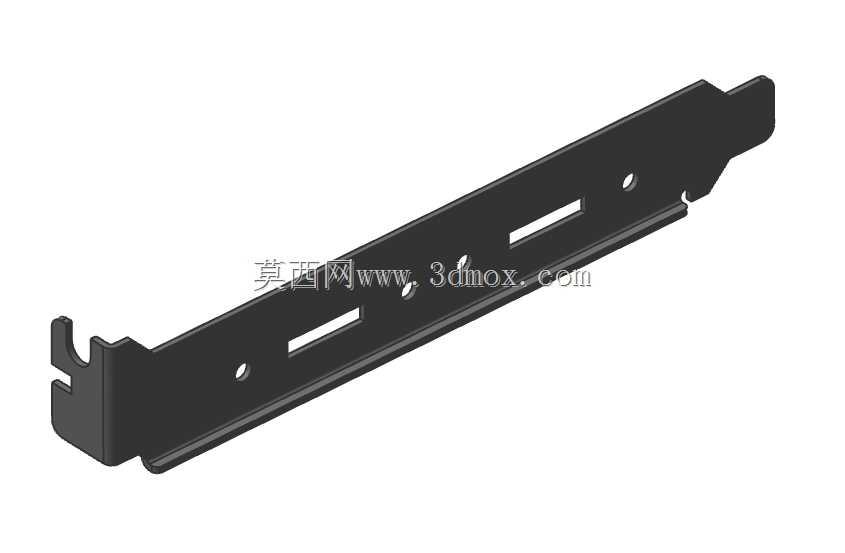

这款USB支架主要应用于工业板料加工设备的内置接口拓展场景，在数控板料设备的电控柜体侧边、操作面板内侧等位置，承担USB接口的定位、固定与防护作用，解决设备内置USB接口无专用固定位、易松动移位、插拔受力不均导致接口损坏的常见问题，能够为设备外接数据传输、程序拷贝、调试U盘插接提供稳定的支撑基础，避免日常设备调试、数据传输过程中接口晃动导致的接触不良、数据传输中断等故障。从功能特性来看，该支架采用一体化薄板弯折成型结构，整体为长条形窄边设计，适配电控柜体内预留的狭长安装空间，不会占用过多柜内走线空间；支架主体设置多组定位安装孔，可通过螺丝与柜体预设的安装柱快速锁紧固定，孔位精度匹配常规工业USB接口模块的安装尺寸，安装后接口端面与柜体开孔位置齐平，插拔操作时受力可均匀传导至支架整体结构，不会出现局部变形。两端设计有专用卡接勾槽，可在螺丝锁紧前先完成支架的预挂定位，降低安装时的对位难度，提升装配效率；支架本体预留的长条形避让槽，既可以为USB接口的尾部接线留出走线空间，避免线材被支架挤压破损，也能减少支架整体重量，同时提升薄板结构的抗弯折性能，长期使用不易出现形变。设计过程中充分考虑薄板加工的工艺特性，所有弯折处均采用适配钣金冲压的圆角过渡，无尖锐棱角，避免装配和后期维护过程中划伤操作人员或线材表皮；安装孔位的间距经过反复校核，既匹配标准USB母座的固定孔距，也适配多数工业电控柜的预留安装位尺寸，无需额外对柜体进行打孔改造即可完成装配。在安装边界上，支架整体厚度适配常规薄板钣金的加工规格，安装后突出安装面的高度控制在极小范围内，不会与柜内其他电控元件、走线槽产生干涉，两端的卡勾结构可卡入柜体侧边的预设卡槽，即使长期受插拔力冲击也不会出现横向移位，整体结构兼顾了安装便捷性、结构稳定性与空间适配性，能够在紧凑的柜内空间内为USB接口提供可靠的固定支撑。
