三插孔樱桃木底座电源排插结构设计

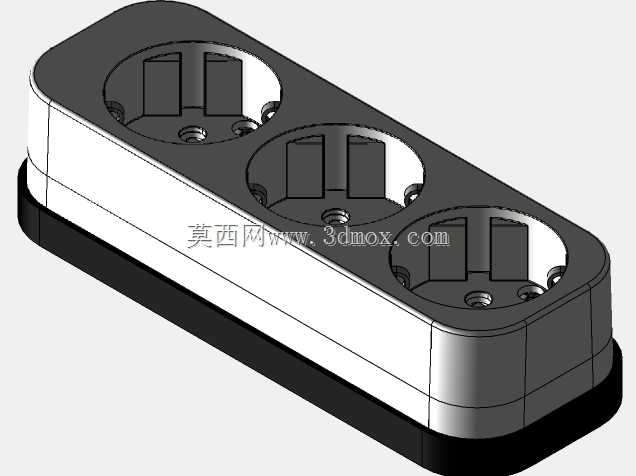

　　这款三插孔电源扩展装置，核心适配欧标Shuko插头的取电需求，在民用桌面供电、小型工作室工位布线、复古风室内软装配套场景中都有明确的应用定位，区别于常规全塑外壳排插，它采用樱桃木材质作为底部承托结构，既兼顾了接触平面的防滑属性，也能匹配原木风、轻工业风的室内陈设需求，不会像普通工业排插那样破坏桌面整体视觉协调性。从功能特性来看，三个插孔沿壳体长轴方向等距排布，每个插孔的中心间距经过适配校核，即使三个大尺寸欧标插头同时插入，也不会出现相邻插头互相干涉、挤占插位的问题，壳体上半部分采用阻燃绝缘工程塑料成型，内部铜件的安装槽位做了限位筋设计，装配时不需要额外打胶固定，铜件嵌装后即可通过上下壳的卡扣结构完成压紧定位，能避免长期插拔过程中铜件移位导致的接触不良问题。

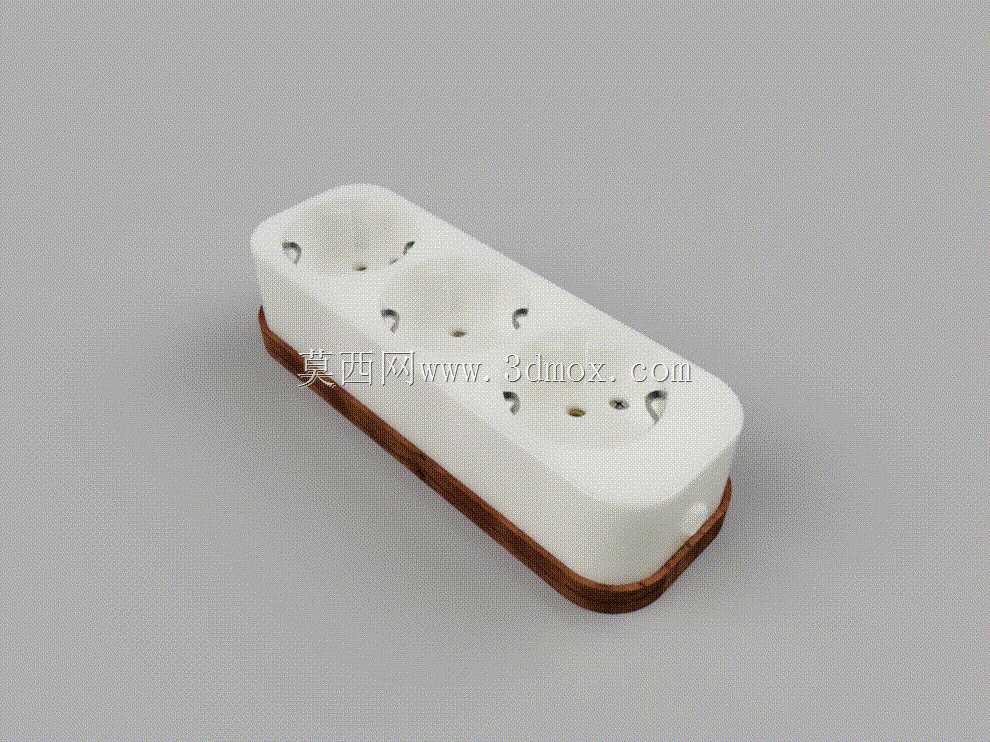

　　设计阶段首先明确了桌面使用的核心边界：整体外形做了圆角过渡处理，所有外露棱边的R角不小于3mm，避免日常挪动时剐蹭桌面或者划伤手部，底部的樱桃木底座比塑料壳体宽出2mm，放置在光滑桌面时能增大静摩擦力，即使拖拽电源线也不会轻易带动排插移位，木底座与塑料壳体的连接采用嵌入式卡合结构，不需要额外螺丝固定，既保证了外观面的完整性，也能在需要拆解维护时直接沿接缝撬开，不会破坏木质底座的表面纹理。

　　从安装与使用边界来看，这款排插的整体长度控制在180mm以内，宽度70mm，整体高度35mm，放置在桌面显示器下方、书架层板间隙中都不会占用过多空间，电源线从壳体短边一侧的出线口引出，出线位置做了防弯折的橡胶护套，能承受至少1000次以上的90度弯折不出现线芯断裂的问题，内部铜件采用一体化铜带设计，区别于传统导线焊接的结构，能降低接触电阻，减少满负载使用时的温升，三个插位的接地弹片做了对称式设计，不管插头正插还是反插都能可靠接触接地极，符合欧标插座的安全使用要求。在结构细节处理上，塑料壳体的表面做了细磨砂纹理处理，不容易残留指纹和日常使用的划痕，木底座的表面做了木蜡油涂覆处理，既能保留樱桃木本身的纹理质感，也能防止日常泼溅的水渍渗入木材导致发霉变形，壳体内部的走线槽做了分仓设计，火线、零线、接地极的铜带分别布置在独立的槽位内，互相之间的爬电距离满足低压电器的安全规范要求，即使长期使用积累灰尘，也不会出现极间短路的风险。考虑到桌面使用的实际场景，这款排插没有设置额外的开关和指示灯，一方面是减少壳体上的开孔，提升整体外观的简洁度，另一方面也避免了开关触点长期使用出现接触不良、指示灯微光耗电的问题，用户可以通过前端空开或者插线板总控来统一断电，三个插位的插拔力经过调校，单孔的插拔力控制在30N到50N之间，既不会因为插拔力过松导致插头容易脱落，也不会因为插拔力过大导致老人小孩难以插拔。

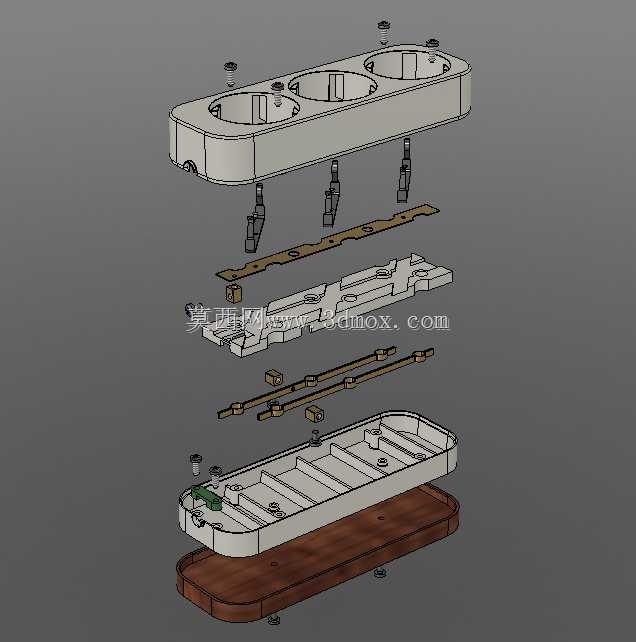

　　在建模过程中，内部组件的装配关系做了全干涉检查，铜件与塑料壳体的配合间隙控制在0.1mm以内，木底座与塑料下壳的配合间隙控制在0.2mm，既保证装配时的顺畅度，也不会出现组装后松动晃荡的问题，爆炸视图的拆分逻辑完全按照实际装配顺序设置，从外到内依次是上壳、铜带组件、下壳、木质底座，每个零件的定位基准都统一以壳体长度方向的中心面为基准，能直接导出工程图用于手板打样或者小批量生产，不需要额外调整尺寸基准。
