GT2规格多型号同步传动带轮结构

做小型传动结构设计快十年，经手的同步带轮选型和改型没有一百也有八十，这次梳理的GT2系列带轮，是桌面级传动场景里用得最频繁的一类构件。很多刚入行的结构工程师做小型设备时，总容易在带轮选型上踩坑，要么选的齿形不匹配导致跳齿，要么安装位留的余量不对导致皮带张紧度不合适，要么固定方式选得不对导致运转时带轮窜动，这些问题在前期三维建模阶段如果没考虑周全，到样机装配阶段返工是常有的事。

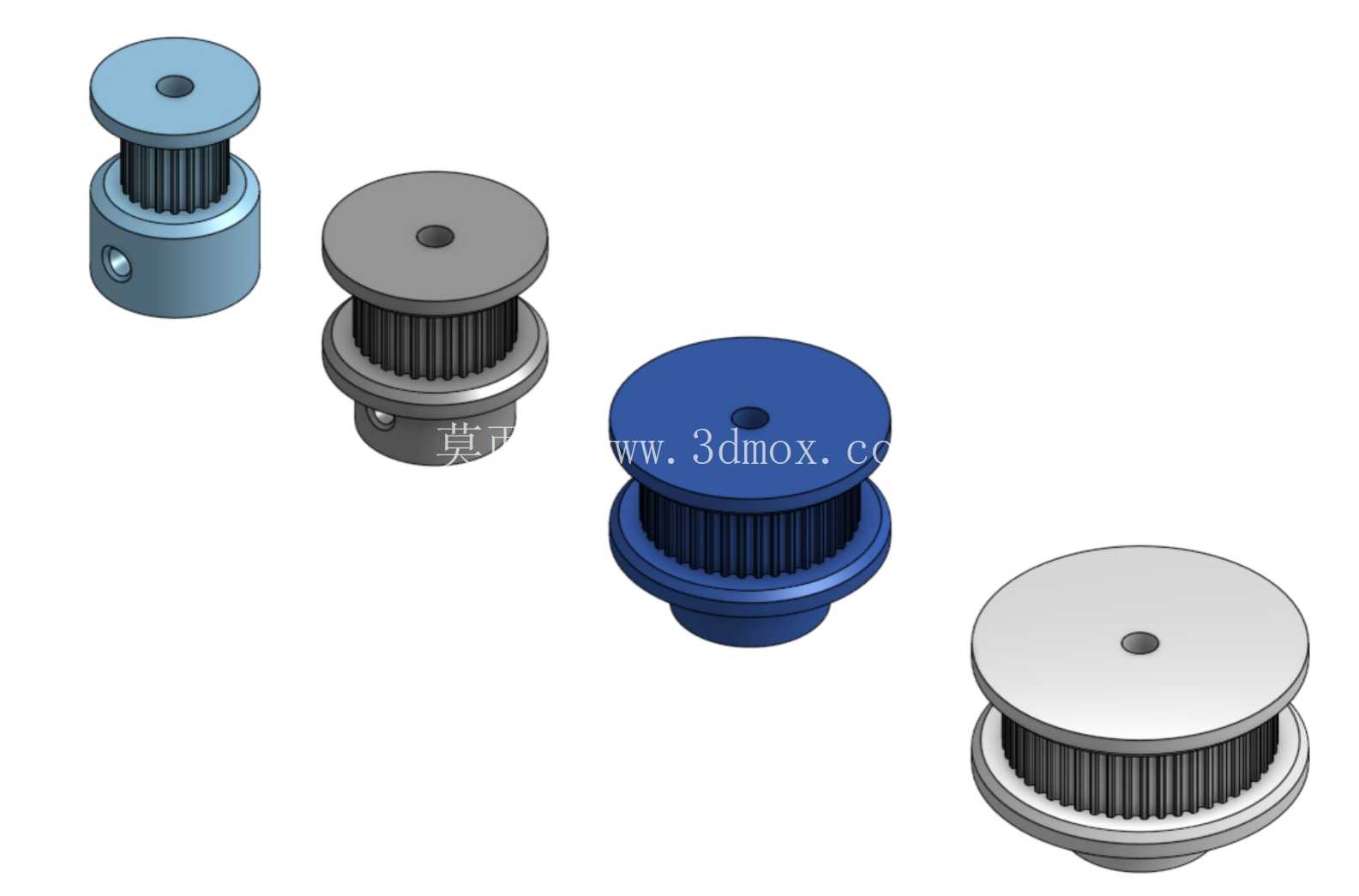

这组带轮覆盖20齿、30齿、40齿、50齿四个常用齿数规格，适配的是2毫米齿距的GT2同步带，也就是行业里常说的2GT齿形，对应的皮带宽度适配10毫米规格，这个参数组合是小型自动化设备、桌面级数控装置、小型输送机构里最通用的配置，不像MXL齿形精度冗余大，也不像S2M齿形对安装同轴度要求过高，GT2的齿形啮合间隙控制得比较均衡，既能保证传动时的同步精度，又不会因为加工或者安装的微小误差出现卡滞、啸叫的问题。

从结构设计来看，这几款带轮都采用了平直安装板面的设计，没有做额外的挡边凸台？不对，仔细看轮体两侧是有一体式挡边的，刚好能卡住10毫米宽的皮带，避免皮带运转过程中从轮槽脱出，很多新手建模时容易忽略挡边的高度，要么做太矮挡不住皮带，要么做太高增加不必要的转动惯量，这组带轮的挡边高度刚好高出齿顶1.2毫米左右，既满足防脱限位的要求，又不会额外增加过多的轮体重量。安装端的固定结构统一适配M3规格的紧定螺钉，对应的轴孔预留了标准的顶丝孔位，安装时不需要额外做二次加工，直接套在对应直径的输出轴上，拧紧顶丝就能完成固定，对于小扭矩传动场景来说，这种固定方式的装拆效率比键连接高很多，也不需要在轴上加工键槽，降低了传动轴的加工成本。

实际应用场景里，20齿的带轮一般用在电机输出端作为主动轮，小直径的带轮能在相同电机转速下获得更高的线速度，适合需要快速位移的传动场景，比如小型3D打印机的X/Y轴传动、桌面点胶机的位移轴传动；30齿和40齿的带轮多作为中间过渡轮或者从动轮使用，齿数适中，转动惯量和传动比的平衡度最好，既不会因为齿数太少导致皮带包角不足打滑，也不会因为齿数太多导致轮体直径过大占用过多安装空间；50齿的带轮一般用在需要大减速比的传动末端，比如小型输送线的驱动辊端、小型回转工作台的输入端，大齿数带轮和小齿数主动轮配合，能获得稳定的减速比，提升输出端的扭矩，降低负载对电机的冲击。

建模时的尺寸边界需要特别注意，不同齿数的带轮对应的齿顶圆直径是有严格公差要求的，20齿的GT2带轮齿顶圆直径大概在12.5毫米左右，30齿的在18.9毫米左右，40齿的在25.3毫米左右，50齿的在31.7毫米左右，安装时相邻两个带轮的中心距要根据所选皮带的周长预留0.5到1毫米的张紧调节量，不能把中心距卡死，否则皮带安装困难，长期运转也会因为张紧力过大加速齿面磨损。另外带轮的安装端面和轴的垂直度要控制在0.05毫米以内，否则皮带运转时会出现单侧磨损的问题，大幅缩短皮带的使用寿命。

很多人做带轮建模时会把齿形画错，GT2的齿形是圆弧齿，不是梯形齿，齿槽的圆弧半径和齿顶的圆弧半径都有标准参数，如果齿形画得不对，哪怕齿数和齿距对了，啮合时也会出现干涉，运转时噪音大，还容易丢步。这组带轮的齿形是按照标准GT2齿廓绘制的，齿槽深度刚好和皮带的齿高匹配，啮合时的接触面积均匀，不会出现应力集中在齿顶或者齿根的问题，长期运转的磨损量更小。另外轮体的中心孔是通孔设计，不同齿数的带轮可以根据实际使用的轴径调整中心孔尺寸，不需要重新绘制整个轮体，只需要修改中心孔的直径参数就能适配不同的安装轴，通用性很强。

在材料选择上，这类小尺寸GT2带轮一般用6061铝合金加工，表面做阳极氧化处理，重量轻，转动惯量小，齿面的耐磨性也能满足日常使用要求，部分对成本敏感的场景也可以用POM或者尼龙材质注塑加工，但是注塑带轮的齿形精度会比机加工的稍差，适合对传动精度要求不是特别高的场景。安装时紧定螺钉的尖端要对准轴上的平面或者凹坑，避免运转时螺钉松动导致带轮和轴之间出现相对滑动，影响传动精度。

做设备选型时，不要盲目选择大齿数或者小齿数的带轮，要根据实际需要的传动比、安装空间、负载扭矩综合选择，比如负载扭矩较大的场景，主动轮尽量不要选20齿以下的规格，否则皮带和带轮的啮合齿数太少，容易出现跳齿甚至断齿的问题；如果安装空间比较局促，就不要选太大齿数的从动轮，避免轮体和周围的结构件出现干涉。这组带轮的尺寸参数都是经过实际装机验证的，安装边界留的余量比较合理，不管是做新设备的结构设计，还是做旧设备的备件替换，都能直接适配，不需要做过多的结构调整。
