机加工用可转位单齿螺纹铣削刀具结构

在数控铣削加工车间的日常排产里，小批量多规格的内、外螺纹加工一直是容易被忽视的效率卡点，尤其是针对大直径螺纹、非对称牙型螺纹或是薄壁件上的螺纹加工，传统丝锥攻丝容易出现排屑不畅、崩刃导致工件报废的问题，而这款可转位螺纹铣刀的结构设计，恰好瞄准了这类加工场景的痛点。从实际使用场景来看，这类刀具可适配加工中心、数控铣床等带螺旋插补功能的设备，不管是普通碳钢、不锈钢还是铝合金材质的工件，只要匹配对应材质的刀片，就能完成单齿逐圈铣削成型螺纹的加工，相比多齿螺纹铣刀，单齿结构的切削负载更小，对设备主轴刚性的要求更低，即便是中小型加工中心也能稳定使用，不会因为切削抗力过大出现振纹或是让刀问题。

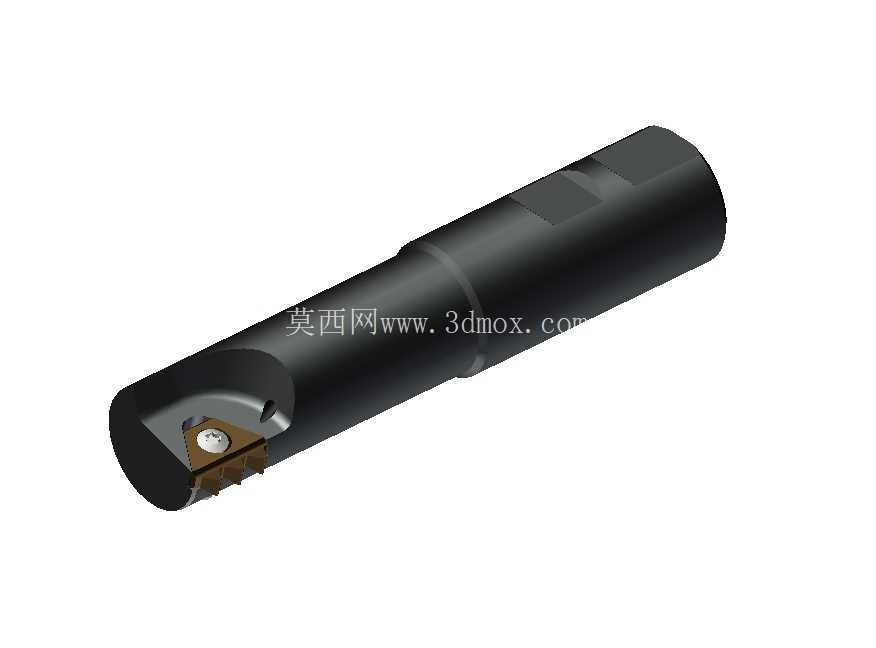

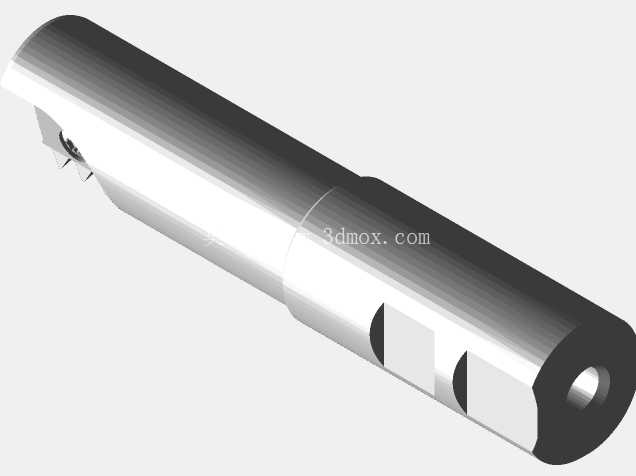

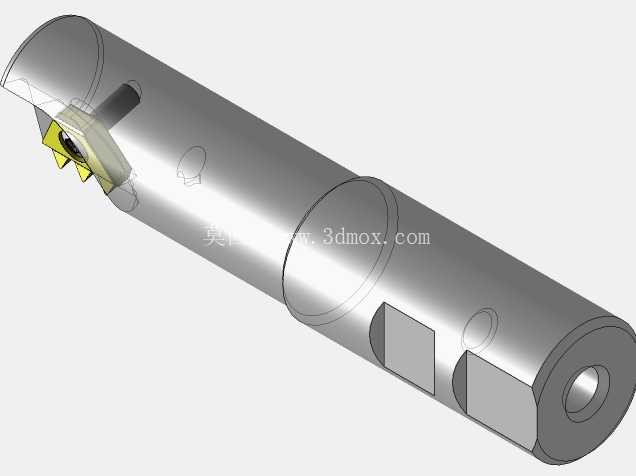

从功能特性上看，这款刀具采用可转位刀片的夹紧结构，刀片通过螺钉压紧在刀体端部的定位槽内，定位槽的贴合面做了精密的角度限位，能保证刀片安装后牙型的位置精度符合加工要求，当刀片的切削刃出现磨损后，不需要拆下整把刀具，只需要松开夹紧螺钉，将刀片转位更换新的切削刃，或是直接替换同规格刀片就能继续加工，大幅减少了换刀对刀的辅助时间，也避免了整体式螺纹铣刀磨损后整支报废的成本浪费。刀体整体采用圆柱直柄结构，这种柄型是目前数控设备上通用性最强的夹持形式，不管是弹簧夹头刀柄、液压刀柄还是热缩刀柄都能稳定夹持，夹持段的圆柱度公差控制在h6级别，能保证装夹后刀具的径向跳动量控制在合理范围内，避免因为跳动过大导致单刃切削负载不均，影响螺纹牙型的加工精度。

设计思路上，刀体的排屑槽做了斜向的开放式设计，切削过程中产生的切屑可以顺着槽型顺利排出，不会在切削区域堆积刮伤已加工的螺纹表面，尤其是加工盲孔螺纹的时候，合理的排屑角度能避免切屑被挤压在孔底，造成刀片崩损。刀体的长度设计兼顾了常规螺纹加工的深度需求，同时在刀体的非切削段做了等直径的光整处理，既保证了刀体整体的刚性，又不会因为刀体直径过大干涉工件的非加工区域，比如在加工台阶孔内的螺纹时，刀杆可以顺利伸入台阶孔内部，不会和孔壁发生碰撞。端部的刀片安装位做了下沉式设计，让刀片的切削点恰好和刀体的中心轴线保持固定的位置关系，编程的时候只需要按照标准螺纹铣削的螺旋插补逻辑设置参数，不需要额外补偿刀头的偏心量，降低了现场编程人员的参数设置难度。

从安装边界来看，这款刀具的柄部直径和加工螺纹的最小孔径做了匹配设计，加工对应规格内螺纹的时候，刀杆和已加工螺纹牙顶之间会预留足够的排屑间隙，不会出现刮伤牙型的问题。刀体的整体悬伸长度在满足常规加工深度的前提下做了刚性优化，长径比控制在合理范围内，即便是满刀切削的时候，刀体的形变量也能控制在微米级，不会因为让刀导致螺纹的中径超差。夹紧螺钉采用内六角沉头设计，螺钉头部完全沉入刀片的沉孔内，不会突出刀片表面干涉切削过程，同时螺钉的材质选用高强度合金钢，能承受铣削过程中的交变切削力，不会因为夹紧力不足出现刀片移位的问题。在实际加工验证中，这款刀具的切削参数适配范围很宽，粗加工的时候可以适当提高进给速度提升加工效率，精加工的时候可以降低进给量保证螺纹的表面粗糙度，不管是公制普通螺纹、英制管螺纹还是美制统一螺纹，只要更换对应牙型的可转位刀片，同一把刀体就能完成不同类型螺纹的加工，大幅减少了车间的刀具库存种类，降低了刀具管理的成本。
