DIN导轨安装式ER16筒夹收纳存储架

在机加工车间的日常运维中，ER筒夹作为数控铣床、加工中心、钻床等设备夹持刀具的核心耗材，往往因为规格细碎、使用频次高，容易出现随意堆放、磕碰损伤、取用耗时的问题，不少车间的筒夹要么散放在工具盒里混放，找对应规格要翻找半天，要么随意摆在工作台边缘容易掉落变形，直接影响装刀精度与换刀效率。这款适配DIN标准导轨安装的ER16筒夹存储架，正是针对车间刀具工位的收纳痛点设计，可直接卡装在工业通用DIN导轨上，无需额外打孔固定，适配车间现有工具挂板、设备侧方导轨架、工位旁的刀具存储区的安装条件，不需要改动现有工位布局就能快速加装。

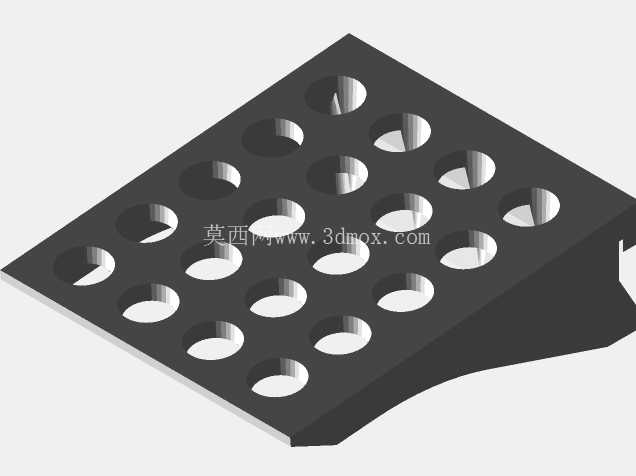

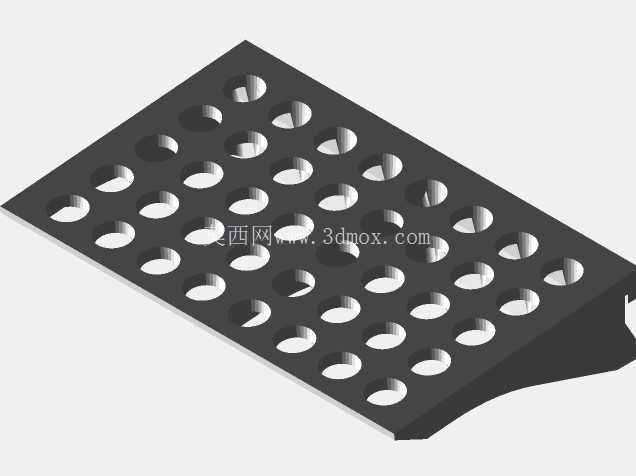

从功能设计上看，存储架采用斜置式多孔阵列布局，每个孔位对应一个ER16规格筒夹的存放位，孔位经过尺寸适配调整，初始设计的14mm孔径存在夹持过紧、取放卡滞的问题，后续优化调整到15.75mm的适配尺寸，既能保证筒夹插入后不会因为车间振动、设备运行晃动滑落，又能在取用的时候单手即可拔出，不需要额外施力掰动，适配日常换刀时单手操作的使用习惯。斜置的安装角度让所有孔位的开口朝向操作人员的斜上方，站在工位前就能一眼看到所有存放位的筒夹状态，不用弯腰或者抬手翻找，能快速识别对应规格的筒夹位置，减少换刀过程中的无效等待时间。

安装边界上，这款存储架完全适配标准DIN导轨的卡槽尺寸，安装时只需要将架体背部的卡扣对准导轨边缘推入即可锁定，拆卸时拨动卡扣就能快速取下，可根据车间刀具布局的调整随时移位，不需要在墙面或者设备上钻孔打眼，不会破坏现有工位的防护漆面与结构。整体外形采用紧凑型阵列排布，在有限的安装面内容纳尽可能多的ER16筒夹存放位，不会过多占用导轨上的其他工具安装空间，相邻孔位的间距经过合理规划，插入筒夹后相邻筒夹之间留有足够的手指操作间隙，取放其中一个筒夹时不会碰到旁边的其他筒夹，避免剐蹭导致筒夹表面精度受损。

从实际应用场景来看，这类存储架除了可以安装在工位旁的DIN导轨工具架上，也可以加装在加工中心的操作侧门旁、工具车的侧边导轨上，甚至可以多组拼接安装，形成不同规格筒夹的分区存储区，和同系列的BT30刀柄存储架、莫氏锥度刀柄存储架搭配使用，就能搭建完整的车间刀具就近存储体系，让操作人员在换刀时不用往返工具室取用，在工位旁就能完成常用刀具夹头的取放与归位。架体本身采用实心结构设计，长期使用不会因为反复插拔筒夹出现孔位磨损变大的问题，边缘做了倒角处理，没有尖锐毛刺，取放过程中不会刮伤操作人员的手部，也不会刮花筒夹的金属表面。

在设计思路上，这款存储架没有多余的装饰结构，所有结构都围绕实用功能展开，没有冗余的造型设计，整体为一体化成型结构，没有拼接缝隙，日常清理车间切屑、切削液残留的时候，只需要用高压气枪吹扫或者抹布擦拭即可，不会在缝隙里积存油污与金属碎屑，长期使用也能保持工位整洁。孔位的深度经过精准计算，筒夹插入后有三分之二的本体被孔位包裹定位，露出的部分足够手指捏持取用，同时不会因为插入过深导致筒夹卡在孔内难以取出，也不会因为插入过浅导致存放不稳滑落。针对机加工车间常见的油污、切削液腐蚀环境，架体的结构强度足够支撑满负载的筒夹重量，即使长期在潮湿、有切削液飞溅的工位旁使用，也不会出现变形、孔位偏移的问题，能稳定保持筒夹的存放定位精度，避免筒夹因为随意堆放导致的锥面磕碰、弹性缝隙进屑的问题，间接延长ER16筒夹的使用寿命，减少因为筒夹精度不足导致的刀具夹持跳动、加工精度超差的问题。
