DIN导轨安装式MT2莫氏锥度刀架存储架

　　在机加工车间的日常运维场景中，刀具的有序收纳与快速取用一直是影响换刀效率、减少刀具磕碰损伤的核心环节，尤其是莫氏锥度类刀柄，锥面作为定位基准面一旦出现磕碰、划伤，会直接导致装夹精度丧失，加工同轴度超差，甚至出现刀柄在主轴内锁止失效的安全隐患。这款适配DIN标准导轨安装的MT2莫氏锥度刀架存储架，正是针对小型加工工位、刀具研讨实训场景的刀具收纳需求设计，可直接卡装在车间通用的DIN标准电气安装导轨上，无需额外打孔固定，适配现有工位的导轨排布，安装调整灵活。

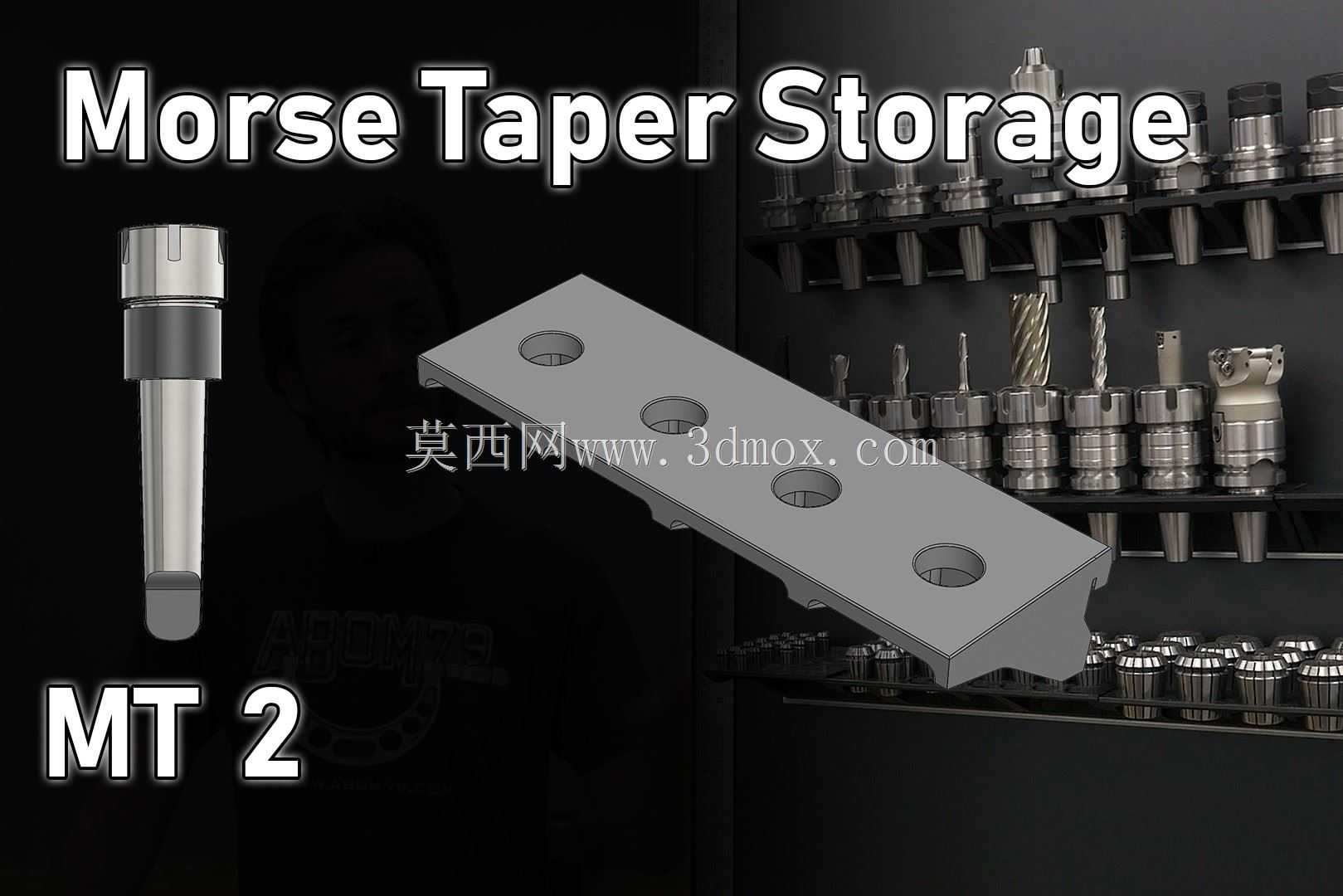

　　从功能特性来看，该存储架单块架体设置4个MT2莫氏锥度定位孔，孔位公差按照莫氏锥度2号的基准公差设计，可保证MT2锥柄刀柄插入后依靠锥面自锁稳定悬挂，不会出现松脱滑落，同时锥孔的接触长度经过优化，既保证足够的支撑力避免刀柄倾斜，又不会因接触面积过大导致取放卡顿，单手即可完成刀柄的取放操作。架体主体采用平板式结构，底部设置与DIN导轨匹配的卡扣结构，安装时只需将卡扣对准导轨边缘按压即可完成固定，拆卸时拨动卡扣锁止片即可沿导轨滑动调整位置或者整体拆下，可根据工位当前使用的MT2刀柄数量灵活拼接多块架体，适配不同的存储容量需求。

　　设计过程中，首先考虑的是工位安装的兼容性，DIN导轨作为工业场景通用的安装基准，广泛应用于电气柜、工位工具挂板、机床旁侧的工具排布架上，选择该安装基准无需对现有工位结构做改造，可直接集成到已有的工具存储体系中。其次是锥孔的位置排布，相邻锥孔的中心距经过反复校核，保证相邻刀柄装入后，刀柄上部的ER夹头、钻夹头等装夹部件不会出现干涉，即使是装夹了最大直径刀具的MT2刀柄，相邻之间也留有足够的操作空间，取放时不会碰到相邻刀具，避免刀具刃口磕碰。架体的厚度经过受力核算，采用等强度设计，在保证每个锥孔位置支撑刚度的前提下，去除非受力区域的多余材料，既降低整体重量，又不会出现长期悬挂刀柄导致的架体变形，保证锥孔的定位精度长期稳定。

　　从安装边界尺寸来看，架体整体为长条形平板结构，宽度方向适配标准DIN导轨的安装宽度，突出导轨表面的高度经过控制，不会过多占用工位的纵深空间，即使安装在机床操作门旁侧的挂板上，也不会影响操作门的正常开合。锥孔的深度设计刚好覆盖MT2锥柄的有效定位段，刀柄插入后锥柄尾部不会顶到导轨表面，保证锥面完全贴合定位，同时架体与导轨的卡扣锁止结构可承受不低于单块架体满装刀柄的总重量，不会出现卡扣断裂、架体脱落的情况。

　　实际应用中，这类存储架除了用于生产工位的常用MT2刀柄就近收纳，还可用于实训教学场景的刀具展示与存放，将不同类型的MT2锥柄刀具（如莫氏锥柄钻头、铰刀、ER夹头刀柄、丝锥夹头等）有序排列在导轨架上，既方便教学时的展示讲解，也能避免实训过程中刀具随意堆放导致的锥面损伤、刃口磕碰。相较于传统的抽屉式刀具存储，导轨式壁挂存储的可视性更好，操作人员可以快速识别需要的刀具，减少翻找刀具的辅助时间，同时刀具悬挂放置，锥面不会与其他硬物接触，能有效保护刀柄的定位基准，延长刀具的使用寿命。架体的边角位置都做了倒角处理，没有尖锐毛刺，安装和取放刀具时不会划伤操作人员，符合车间工位器具的安全设计要求。
