DIN导轨安装式MT3莫氏锥度刀柄存储架

在机加工车间的日常运维场景中，刀柄、刀具这类直接参与切削的工装附件，其收纳管理的合理性直接影响换刀效率与工装损耗率。传统的刀柄收纳多采用平铺式刀盒、墙面挂架或是抽屉堆叠的方式，不仅占用大量操作台面空间，不同规格的刀柄混放还容易导致锥面磕碰、拉钉积灰，每次换刀需要反复翻找核对规格，批量加工时的辅助时间浪费尤为明显。这款适配DIN标准导轨安装的MT3莫氏锥度刀座，正是针对车间现有刀具存储的痛点设计，依托工业场景中通用的DIN导轨安装体系，无需额外打孔固定支架，可直接卡装在现有电控柜侧边、工具挂板导轨、机床旁的立式安装导轨上，充分利用车间内的零散垂直安装空间，避免占用宝贵的操作台面。

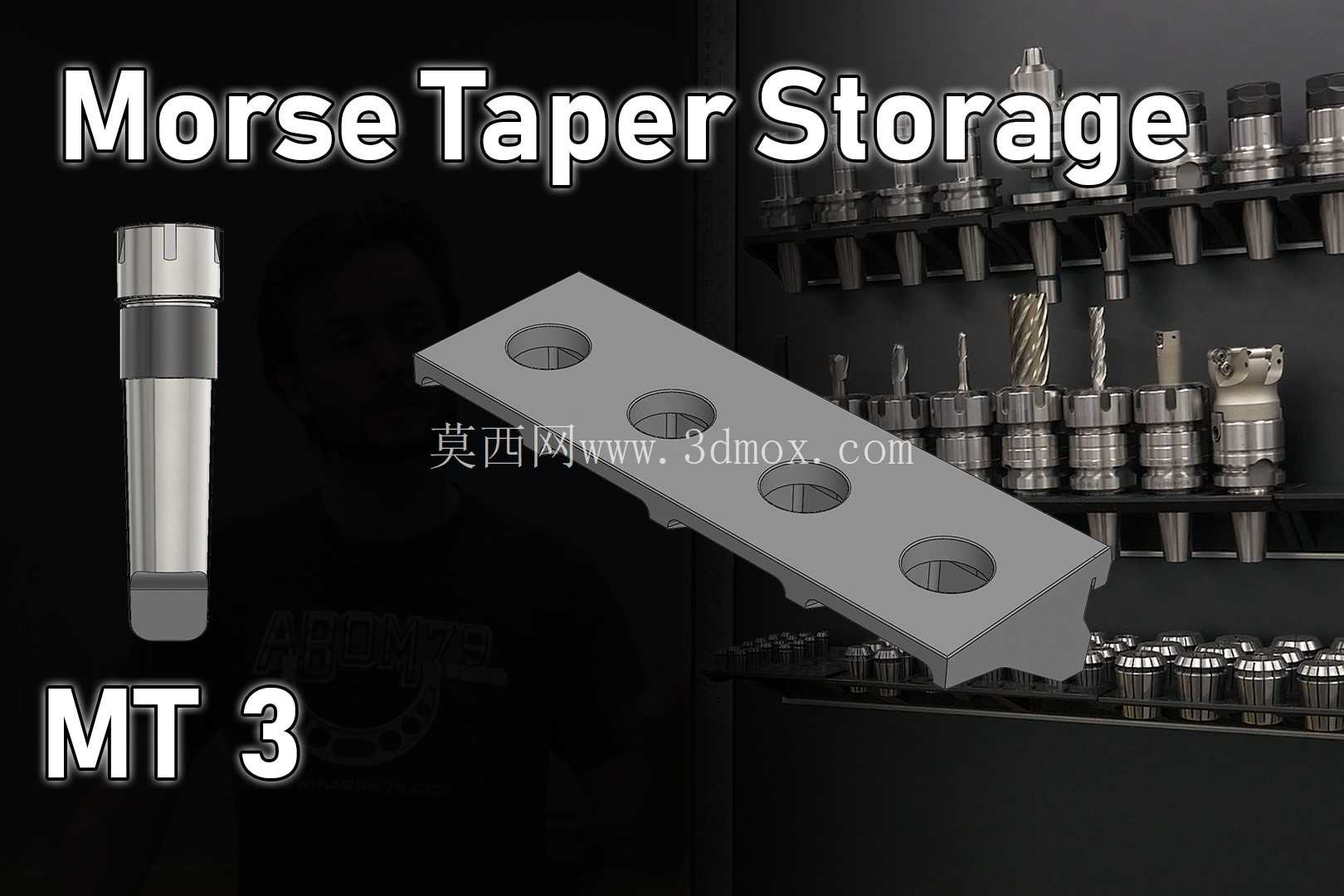

从功能特性来看，这款存储架采用单排四孔位布局，每个孔位的内径完全匹配MT3莫氏锥度的外轮廓尺寸，锥面贴合角度经过反复校核，刀柄插入后可依靠锥面的自锁特性保持稳定悬挂，不会因为车间内的设备振动出现松脱滑落，同时锥孔的深度设计刚好避开刀柄尾部的拉钉结构，避免拉钉与架体硬接触造成螺纹损伤或是精度偏差。架体的整体外形为长条式矩形结构，安装时可根据现场的导轨长度、刀柄排布密度选择单组安装或是多组拼接，相邻孔位的间距经过合理测算，插入MT3刀柄后相邻刀柄之间留有足够的手指操作空间，取放时不会碰到相邻刀柄的切削端，可有效减少刀具刃口的意外磕碰。

设计过程中优先考虑了安装边界的适配性，架体背部的卡槽完全符合DIN导轨的通用安装尺寸，卡入导轨后可通过侧边的紧定螺钉锁定位置，不会因为长期取放的外力出现沿导轨滑移的情况；架体的厚度控制在适配导轨承重的合理区间，单组四个孔位满载MT3刀柄时，整体重量不会超出常规DIN导轨的单点承重阈值，无需额外加装支撑结构。架体的上边缘做了小角度的倒角处理，插入刀柄时可起到导向作用，即使视线不直视孔位也能快速将刀柄锥端对准插孔，降低操作对位的难度。

从实际应用场景出发，这类导轨式刀座不仅可以用于加工中心旁的常用MT3刀柄就近收纳，也可安装在刀具预调台的侧边，将完成对刀的刀柄按加工工序顺序排布，操作人员换刀时可按序取用，减少错拿刀具的概率；在维修工位、工具室的刀具存储区，也可通过多组架体拼接实现不同规格莫氏刀柄的分类存储，相比传统的抽屉式存储，悬挂式的收纳方式可让刀柄锥面保持悬空状态，表面残留的切削液可自然滴落，不会长期积存在孔位内造成锥面锈蚀，也能减少锥面与杂质长期接触带来的精度损耗。

结构设计上没有多余的冗余结构，整体为一体化的块状结构，没有易松动的拼接部件，长期使用不会出现连接位变形、孔位偏移的问题；孔位的内壁做了光滑过渡处理，没有尖锐的棱角，刀柄插入和拔出的过程中不会刮伤莫氏锥面的精加工表面，可有效保护刀柄的定位精度。架体的安装高度可根据操作人员的身高、操作习惯沿导轨自由调整，无需重新打孔拆装，适配不同工位的个性化使用需求，对于多品种小批量加工、需要频繁更换MT3锥度刀具的加工场景，这类就近收纳的存储结构可大幅减少刀具取放的走动距离，压缩换刀过程的无效时间。
