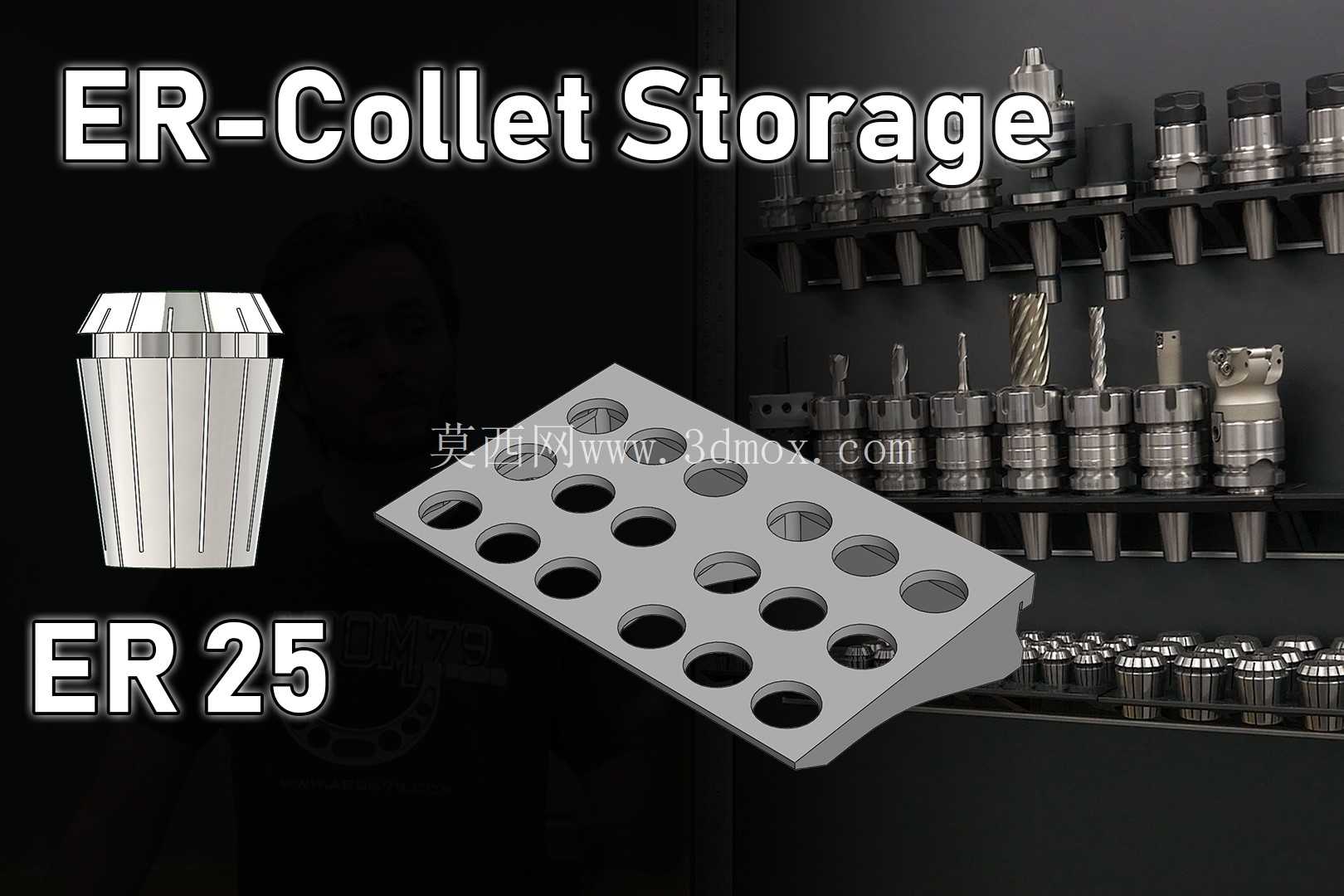

DIN导轨安装式ER25筒夹收纳存储架

　　在机加工车间的日常运维场景中，ER系列筒夹作为铣削、钻削工序中夹持刀具的核心夹具配件，具备规格多、体积小、易散落的特点，以往多数车间采用零散盒体存放的方式，不仅找取对应规格筒夹时需要反复翻找，还容易因筒夹磕碰、沾附铁屑导致夹持精度下降，甚至出现规格错放导致的刀具装夹故障。这款适配DIN标准导轨安装的ER25筒夹存储架，正是针对车间刀具工位的收纳痛点开发的工装类结构，可直接卡装在机床旁的标准DIN电气导轨上，无需额外打孔固定，适配车间现有工具挂板、设备侧装导轨的通用安装接口，安装边界完全匹配常规DIN导轨的卡装尺寸，不需要对现有工位布局做任何改造即可快速部署。

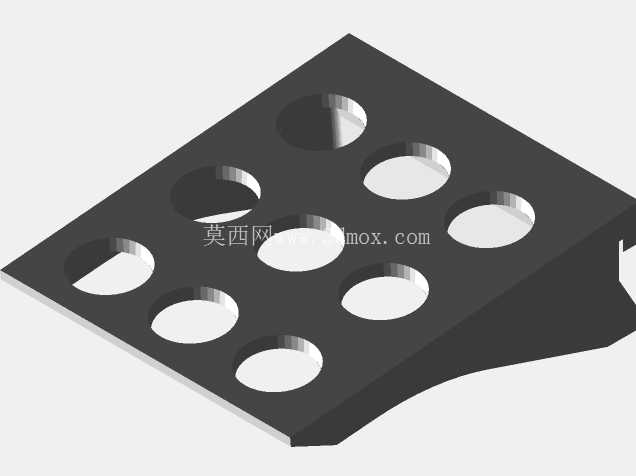

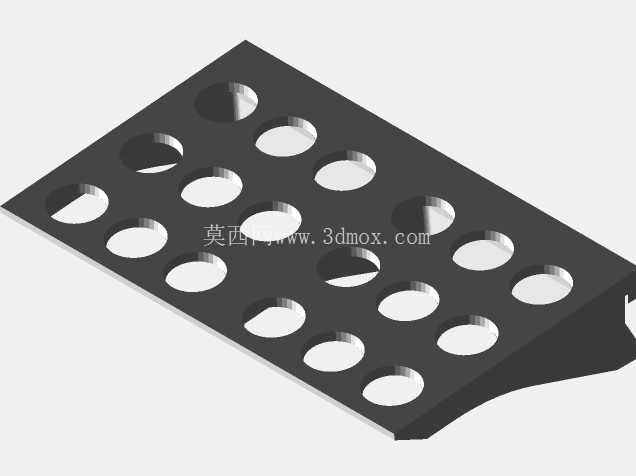

　　从结构功能来看，存储架上的每个安装孔位都严格匹配ER25筒夹的外形锥度与外径尺寸，孔位深度刚好承托筒夹的锥面段，不会出现筒夹卡滞过紧难以取出、或是间隙过大晃动掉落的问题，每排孔位的间距经过实际操作验证，手指取放筒夹时不会和相邻孔位的筒夹发生干涉，单架可容纳15支ER25筒夹，覆盖常规加工场景下该规格筒夹的全系列夹持孔径需求。设计过程中优先考虑了车间操作的实际工况，整体采用倾斜式排布结构，安装在垂直导轨面上时，所有孔位的开口朝向斜上方45度，操作人员站在机床操作位无需弯腰或抬手过高，就能直观看到每个孔位的筒夹规格标识，取放动作的动线和换刀操作的动作路径完全重合，不会额外增加操作步骤。

　　架体的边缘全部做了倒圆角处理，避免取放筒夹时划伤手部，底部预留了微小的排屑间隙，日常清理时落入架体的铁屑、切削液残渣可以直接从间隙滑落，不会在架体内堆积造成孔位堵塞。和传统的桌面式筒夹收纳盒相比，导轨安装的形式完全不占用机床工作台的操作空间，尤其适合小型加工中心、数控铣床这类工作台面操作空间紧张的设备，安装位置可以根据操作人员的惯用手习惯，在导轨上随意滑动调整到最顺手的取放位置，不需要借助任何工具即可完成位置调整。结构本身做了等强度的壁厚优化，在保证整体刚性、长期使用不会出现孔位变形的前提下，尽可能减少了不必要的材料冗余，架体的安装卡扣和主体为一体化结构，卡入DIN导轨后不会出现松脱晃动，即使频繁取放筒夹也不会出现架体移位的问题。

　　在实际生产场景中，这类存储架除了存放ER25筒夹之外，也可以根据工位需求扩展同系列的其他规格存储架，共同卡装在同一段导轨上，形成完整的刀柄、筒夹、刀具附件的一体化收纳阵列，彻底解决机床旁刀具配件零散堆放的问题，帮助车间实现工位工具的定置管理，减少找取配件的无效工时，同时也能避免筒夹因随意放置导致的精度损伤，延长精密夹具的使用寿命。孔位的排布采用三排错位设计，相比整齐矩阵排布的结构，在相同的架体宽度下能留出更充足的手指操作空间，同时也能让每个筒夹的锥面都完全外露，不会被相邻筒夹遮挡，日常清点筒夹数量、检查筒夹锥面清洁度时可以一目了然，不需要逐个取出查看。架体的安装卡扣做了弹性让位设计，拆装时只需要用一字螺丝刀轻拨卡扣即可从导轨上取下，方便定期对架体进行深度清洁，去除长期积累的切削液油垢和铁屑碎屑，保持工位的整洁度。
