多规格电脑水冷系统透明圆柱储液罐结构

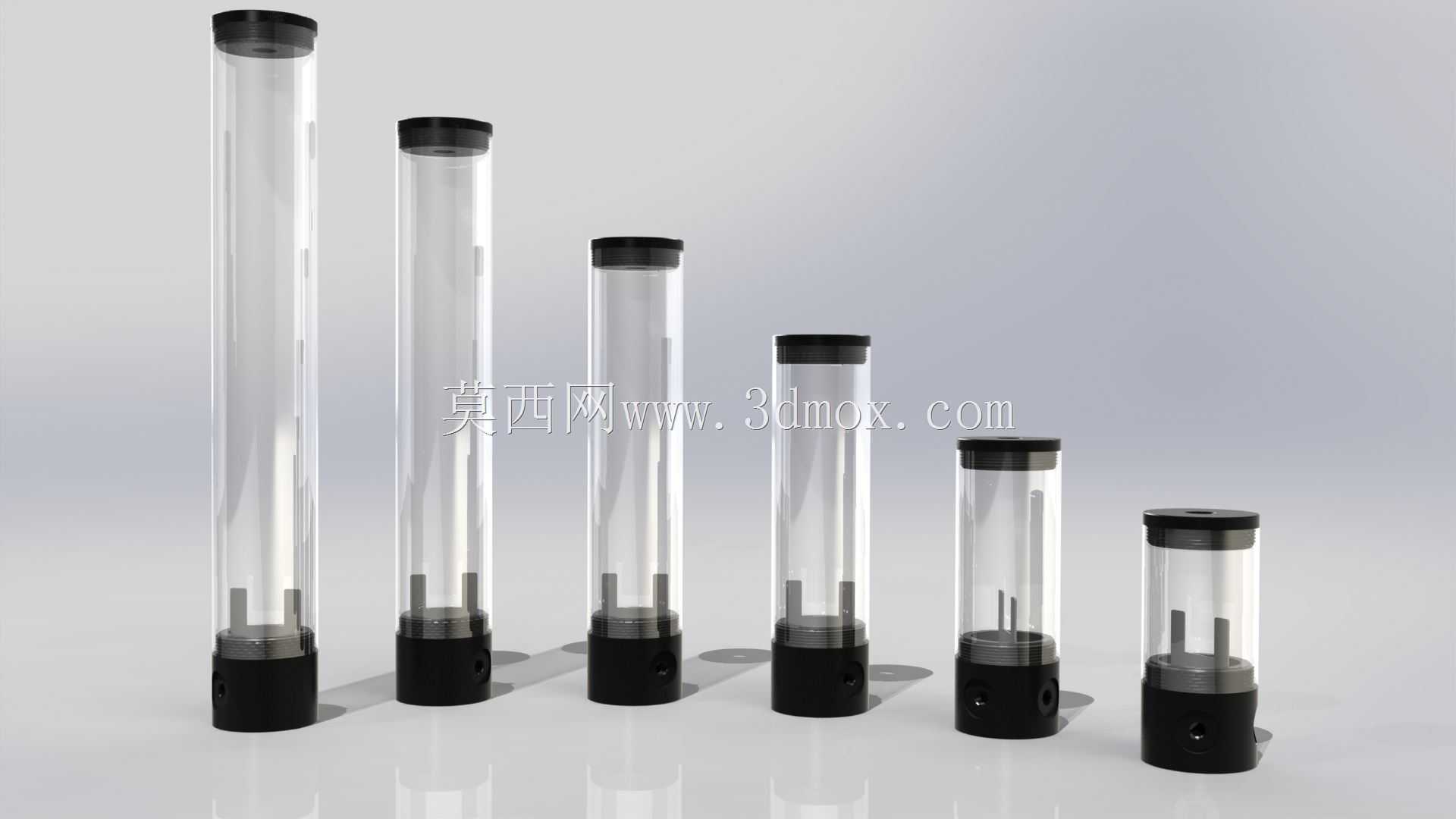

　　在桌面级PC水冷散热系统、小型工业液冷循环回路的搭建场景中，储液罐是承担循环介质存储、排气缓冲、流量稳定作用的核心配套部件，不少DIY玩家与小型液冷设备集成商在搭建回路时，经常会因为机箱内部安装空间受限、管路走向布局差异，找不到适配安装高度的储液部件，要么罐体过长干涉机箱内部硬件安装位，要么罐体容量过小导致循环过程中冷却液损耗后频繁补加，甚至因为罐体接口位置不匹配，额外增加转接接头提升漏液风险。本次设计的圆柱型透明储液罐，针对110mm到400mm区间的常用安装高度做了六档差异化配置，覆盖从ITX小机箱到全塔机箱、从小型激光头冷却回路到桌面级雕刻机主轴冷却的不同安装空间需求，每一档配置都保持了统一的接口规格与端盖结构形式，不需要因为更换罐体高度重新匹配接头规格与安装固定方式。

　　从结构设计逻辑来看，罐体采用高透明圆柱筒体作为主体，一方面可以直观观察内部冷却液的液位高度、液体流动状态以及是否存在积气问题，日常维护时不需要拆解管路就能判断回路内的循环状态，及时发现气泡堆积、液位不足等潜在故障；另一方面圆柱筒体的承压能力优于方形结构，在水冷回路常规的0.1MPa以内工作压力下，筒体不会出现应力集中导致的开裂、变形问题，长期使用的结构稳定性更有保障。上下端盖采用同直径的硬质密封结构，下端盖集成了管路连接接口与安装固定结构，接口位置做了加厚处理，避免反复拆装接头时出现螺纹滑牙、密封面破损的问题，下端盖的底部做了平面定位结构，可以直接通过螺丝固定在机箱底板、设备安装面或者专用水冷支架上，不需要额外定制固定抱箍。上端盖采用可拆卸密封结构，当需要补充冷却液、清理罐体内部沉积的水垢或者杂质时，可以直接拆开上端盖操作，不需要将整个罐体从回路中完全拆除，降低维护操作的复杂度。

　　在安装边界的考量上，不同高度规格的罐体都保持了统一的外径尺寸，安装固定孔的孔位间距完全一致，设计选型时只需要确认安装空间的垂直高度是否满足对应罐体的长度要求即可，不需要重新调整固定支架的开孔位置，也不用核算径向安装空间的余量。每一档高度对应的罐体容量经过匹配计算，既不会因为容量过小导致循环过程中液体温度波动过大，也不会因为容量过大增加不必要的注液量、提升整体重量。端盖与透明筒体的密封位置采用径向密封结构，相比端面密封的形式，在长期温度交变的工况下，密封件的压缩量不会因为塑料件的轻微蠕变出现衰减，能有效避免长期使用后的渗液问题。下端盖的接口采用标准管螺纹规格，可以直接匹配市面上主流的水冷快插接头、硬管对接头，不需要额外做螺纹转换，减少管路中的接头数量也就降低了潜在的漏液点。

　　实际应用中，这类储液罐除了用于个人电脑的水冷散热改装，还可以适配小型工业设备的闭式循环冷却场景，比如小型UV打印机喷头冷却、桌面级CNC主轴冷却、半导体小功率制冷片循环散热等场景，这些场景的共同特点是安装空间紧凑、循环流量不大，但是要求储液部件具备良好的密封性、直观的液位观察能力，同时能适配不同的安装空间尺寸。设计过程中针对不同高度的罐体，都做了内部流道的优化，进水口位置延伸到罐体下部，出水口在上部区域，避免循环过程中直接将进水的液体带出，减少气泡进入循环泵的概率，降低泵体因为气蚀产生的噪音与寿命损耗。罐体内部没有多余的遮挡结构，液体在罐体内的流动阻力很小，不会因为加装储液罐导致整个循环回路的流量出现明显衰减，同时平缓的流道设计也能让回路中夹带的气泡在罐体内充分上浮，通过上端盖的排气结构排出，避免气泡随着液体进入冷头、冷排等换热部件，影响换热效率。

　　从安装适配性来看，六档不同高度的配置可以覆盖绝大多数常见的安装场景：110mm左右的短款罐体可以适配ITX小机箱的电源仓旁、显卡下方等狭窄安装位，200mm左右的中号罐体可以适配MATX机箱的光驱位、硬盘位旁的常规安装空间，400mm的长款罐体可以适配全塔机箱的垂直安装位、开放式机架的立柱旁安装场景，也能满足小型工业设备对更大储液容量的需求。所有规格的端盖结构都做了圆角处理，安装过程中不会划伤管路或者安装人员的手部，下端盖的固定孔做了沉台设计，固定螺丝安装后不会突出底面，保证罐体安装后与安装面完全贴合，不会出现倾斜、晃动的问题。密封件选用耐温耐水的弹性材质，长期接触水冷常用的乙二醇混合冷却液、去离子水都不会出现溶胀、硬化的问题，密封寿命可以覆盖整个水冷系统的使用周期，不需要定期更换密封件。
