本田CBF250摩托车前制动盘转子结构

摩托车前制动系统是整车行驶安全的核心部件，前制动盘转子作为盘式制动系统的摩擦副核心承载件，直接决定制动效能的稳定性、热衰退抗性与连续制动工况下的可靠性，尤其对于CBF250这类兼顾日常通勤、非铺装路面行驶与轻度运动驾驶需求的车型，前制动盘的结构设计需要在轻量化、散热效率、结构强度、摩擦接触均匀性之间找到精准平衡。

从实际装车应用场景来看，该前制动盘适配本田CBF250车型前轮轮毂安装位，日常使用中需要承受城市通勤频繁启停的反复摩擦载荷、山路连续下坡的长时间制动热负荷，以及轻度越野工况下的泥水、砂石冲击，因此结构设计上充分考虑了多工况的耐受需求。盘体外径为276mm，这个尺寸是在匹配前轮17寸轮毂安装空间、原厂单活塞浮动卡钳的摩擦片接触半径基础上确定的，既保证足够的制动摩擦力臂，降低相同制动力矩下所需的卡钳夹紧力，又避免盘体外径过大导致簧下质量过度增加，影响前轮转向灵活性与悬挂响应速度。盘体整体厚度为4mm，这个厚度参数是综合摩擦磨损余量、高速旋转下的结构刚性、热变形量控制确定的，过薄的盘体在连续制动高温下容易产生翘曲变形，导致制动踏板抖动、摩擦片偏磨，过厚则会增加不必要的重量，同时增加卡钳安装的适配难度。

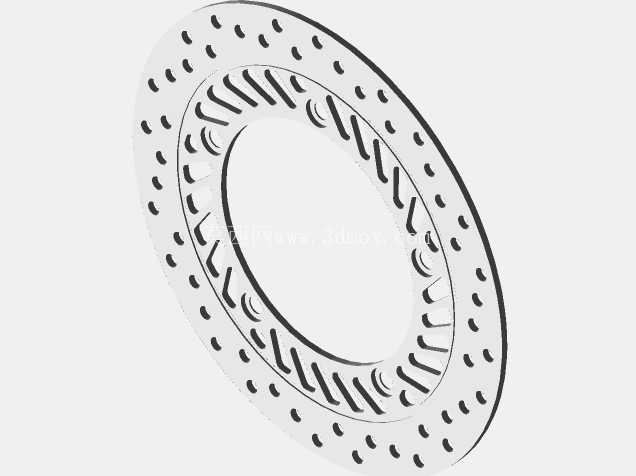

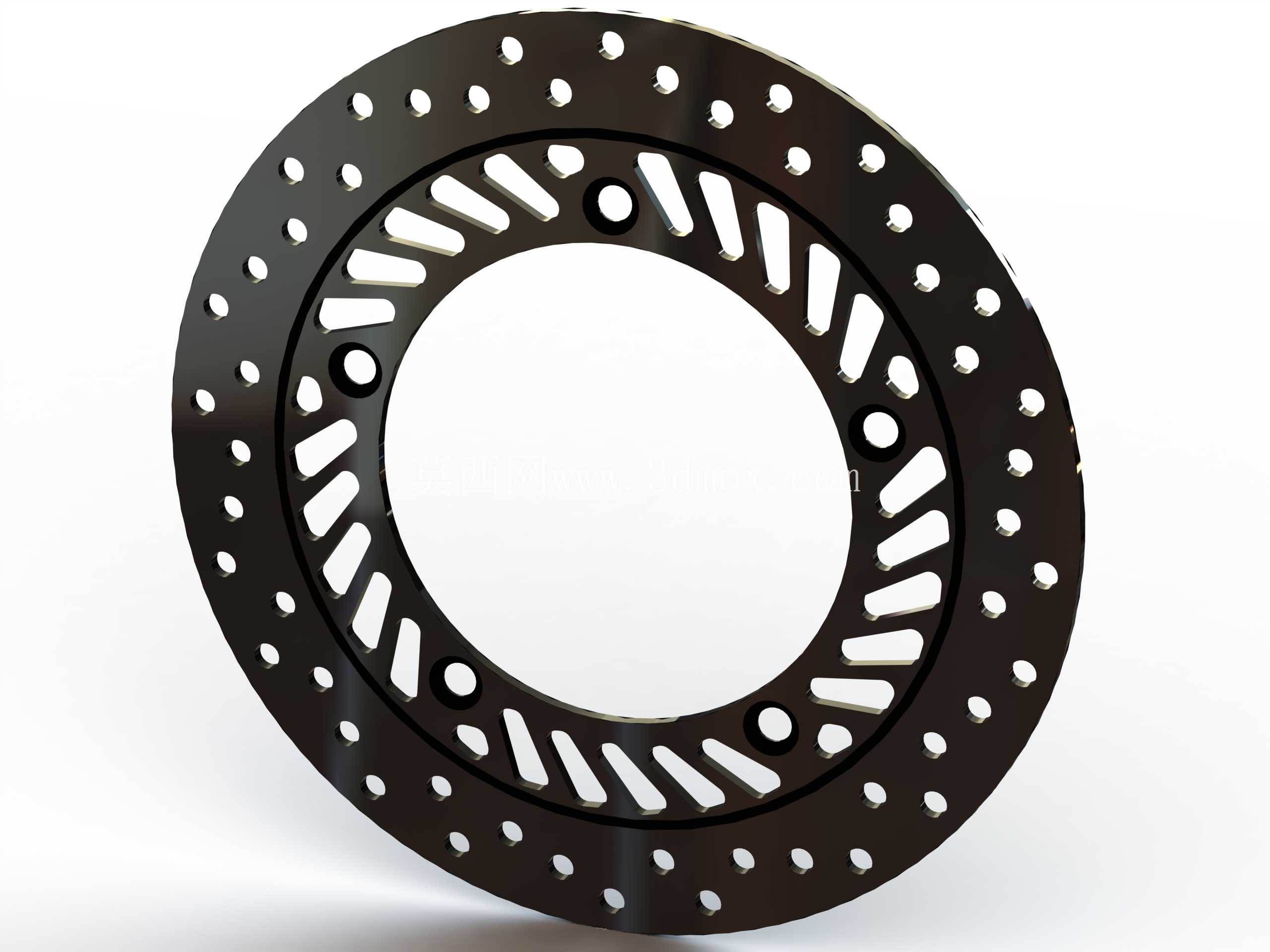

盘体的结构设计上，外圈沿圆周均匀分布多组圆形通孔，这类通孔的核心作用有三点：一是在制动过程中，摩擦片与盘体摩擦产生的磨屑可以通过通孔及时排出，避免磨屑夹在摩擦副之间造成盘体异常划伤、制动异响；二是车辆行驶过程中，气流可以通过通孔快速穿过盘体，带走摩擦产生的热量，降低连续制动下的盘体温度，减少热衰退现象的出现；三是均匀分布的通孔可以在保证结构强度的前提下，有效降低盘体整体重量，优化前轮簧下质量，提升车辆操控表现。内圈靠近安装法兰的位置，设计了一圈周向排布的斜向长条形通风槽，这类斜向槽道顺着盘体旋转方向布置，在车轮转动时可以主动引导气流从盘体内侧向外侧流动，形成强制风冷的气流通道，相比普通圆形通孔的被动散热，斜向通风槽的散热效率提升明显，尤其在连续制动工况下，可以更快将盘体积聚的热量导出，避免盘体温度过高导致摩擦系数下降。

安装定位结构上，盘体内圈沿圆周均匀分布5个安装定位孔，对应前轮轮毂的安装螺栓位，孔位的位置度公差控制严格，保证盘体安装后与轮毂的同轴度，避免高速制动时出现盘体偏摆、制动抖动的问题。安装孔周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后安装孔位出现应力变形、松动。盘体的摩擦面采用平面度极高的加工工艺，保证与摩擦片的接触面积最大化，避免局部接触导致的制动压力不均、制动力波动。

从材料选型来看，该制动盘采用高碳钢材制作，这类材料具备良好的耐磨性、热稳定性与抗热疲劳性能，在反复高温-冷却的循环工况下，不容易产生热裂纹，长期使用的磨损量均匀，不会出现异常的沟槽磨损。盘体表面做了发黑防锈处理，兼顾使用过程中的耐锈蚀能力与外观质感。

在实际维修替换与改装选型场景中，该结构的制动盘可以直接适配原厂卡钳与轮毂安装位，不需要额外修改转接码或卡钳位置，替换安装便捷。设计过程中通过有限元分析对盘体的应力分布做了优化，在散热孔、通风槽的开孔位置避开了应力集中区域，保证在最大制动力矩工况下，盘体的结构强度满足安全系数要求，不会出现盘体开裂的风险。同时，开孔与槽道的排布做了动平衡优化，盘体在高速旋转时的不平衡量控制在标准范围内，避免高速行驶时前轮出现抖动现象。

对于摩托车维修技术人员、改装结构设计从业者来说，该制动盘的结构设计具备很高的参考价值，其散热结构、安装定位结构、应力分散设计的思路，可以复用到同级别排量摩托车的制动盘开发、改装件设计工作中，尤其是斜向通风槽与圆形通孔组合的散热方案，在控制成本与重量的前提下，很好平衡了散热效率与结构刚性，是小排量街车前制动盘的典型成熟设计方案。
