激光雕刻机用小型双卡盘旋转夹持装置

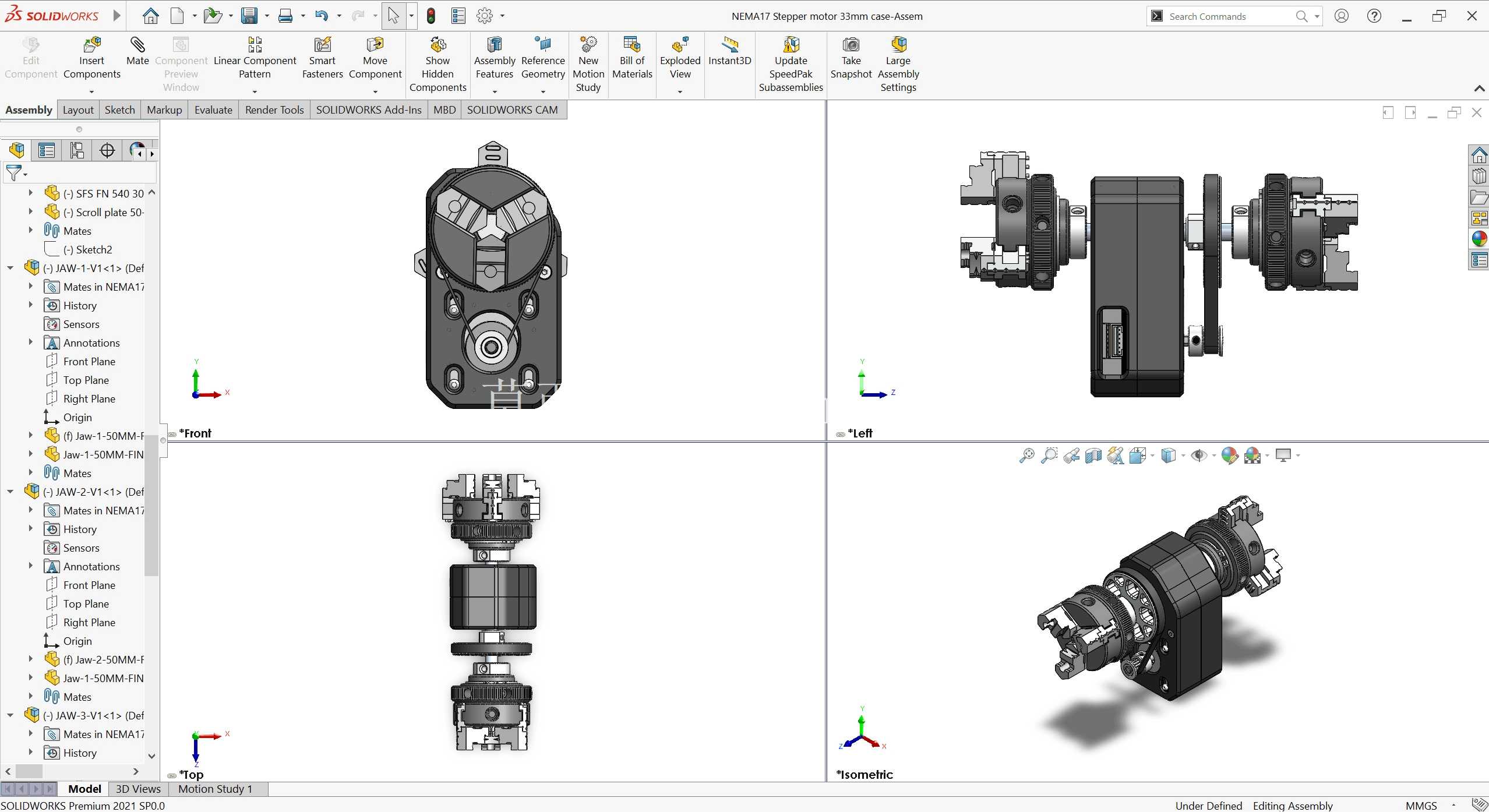

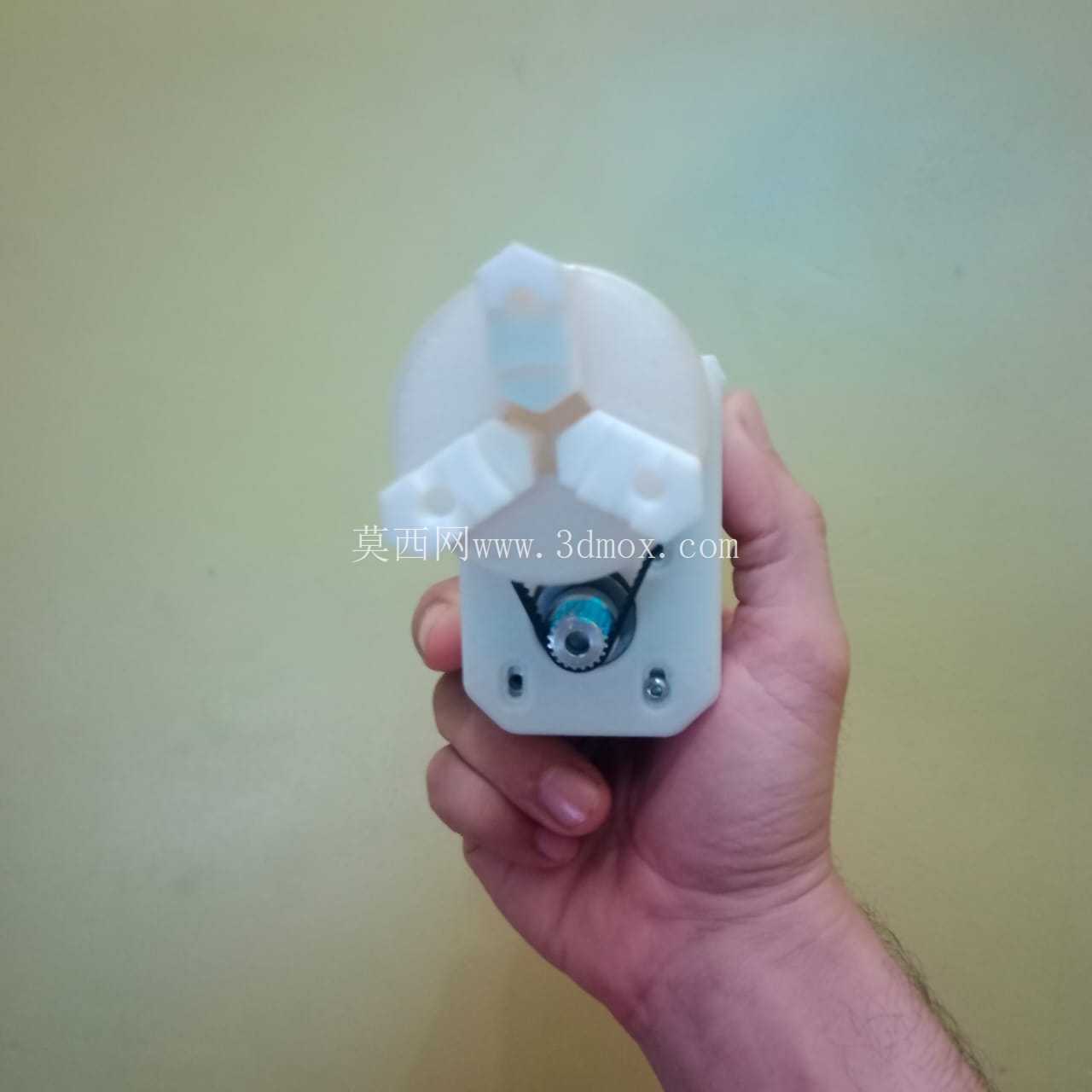

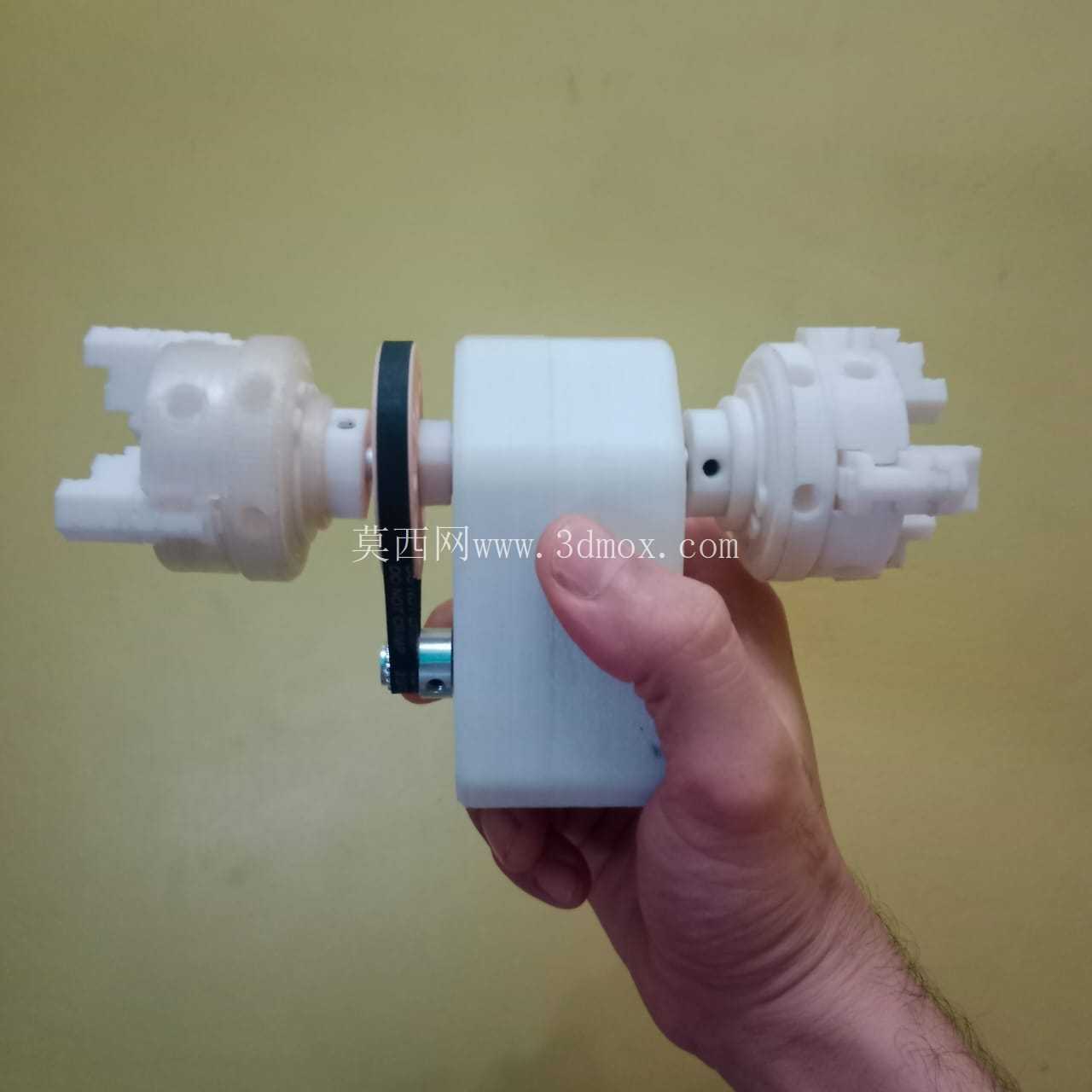

在桌面级激光雕刻加工场景中，针对小型回转类工件的周向雕刻需求，常规单卡盘夹持方案往往存在装夹效率低、小直径工件同轴度难保证的痛点，这款小型双卡盘旋转夹持结构正是为解决这类实际加工问题设计。从实际应用场景来看，该装置适配桌面型激光雕刻设备的旋转加工工位，主要用于戒指、细木笔、直径25mm及以下的小型棒料、环形工件的周向激光标刻、图案雕刻作业，可满足文创饰品、小型工艺件、精密小轴类零件的激光加工装夹需求。

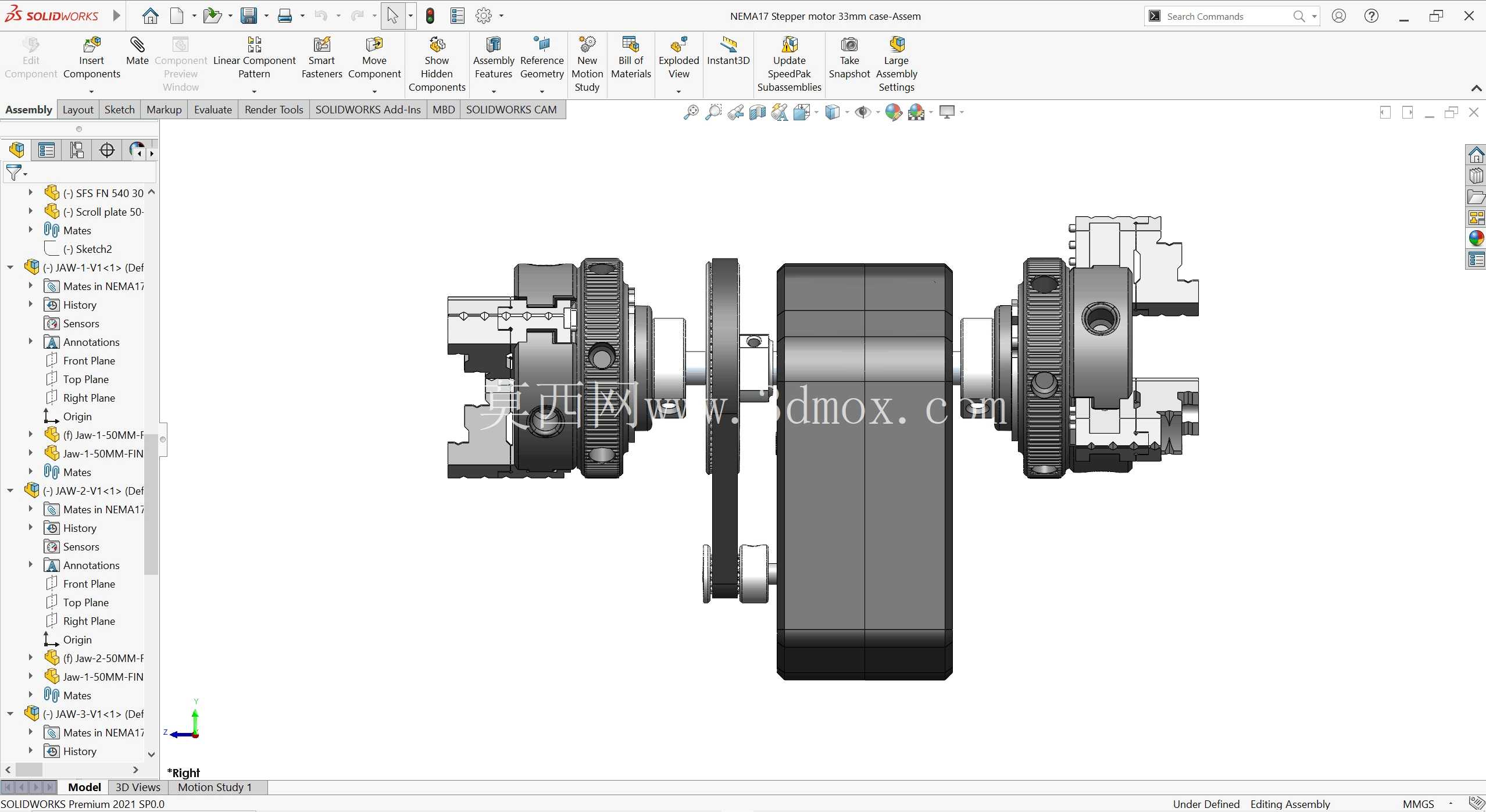

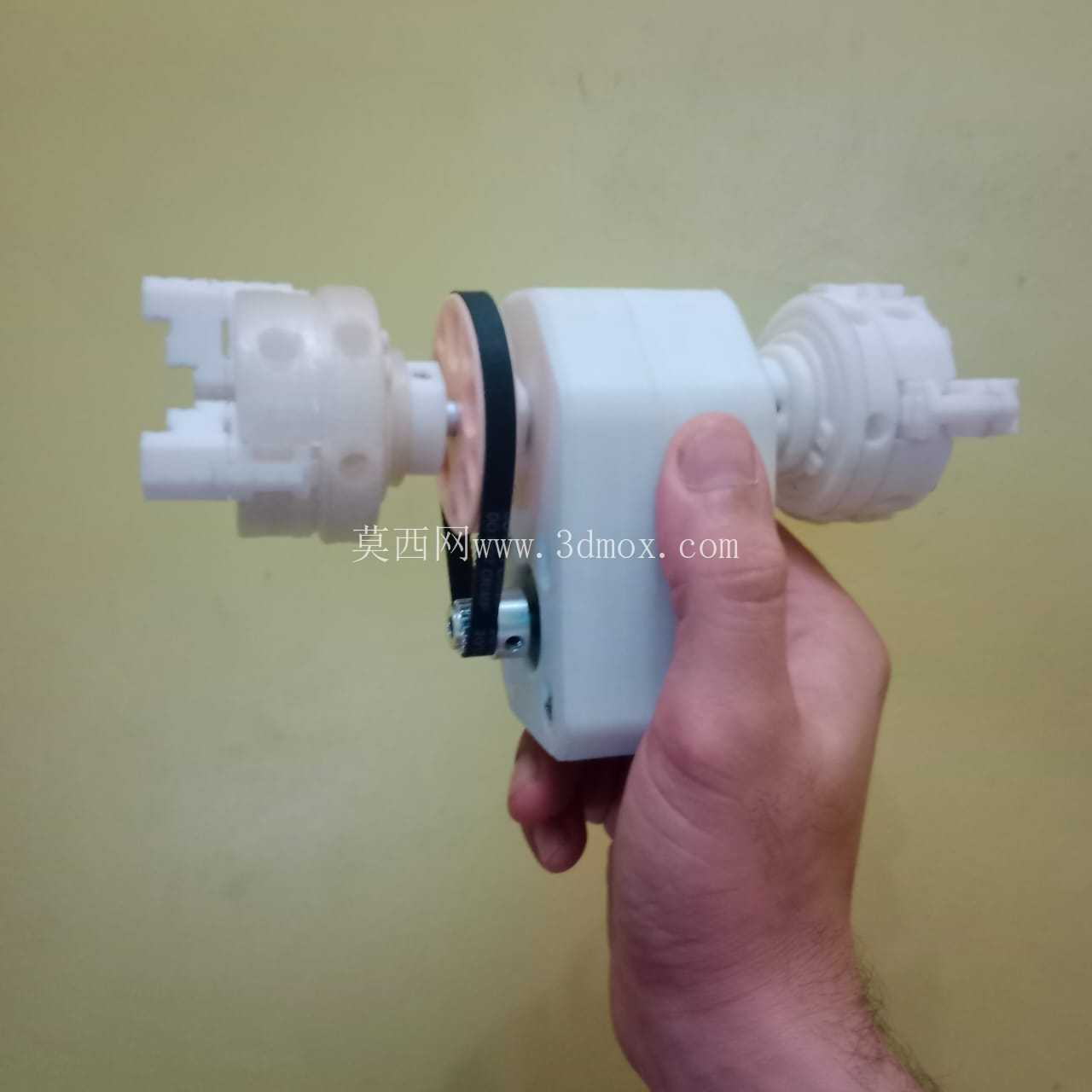

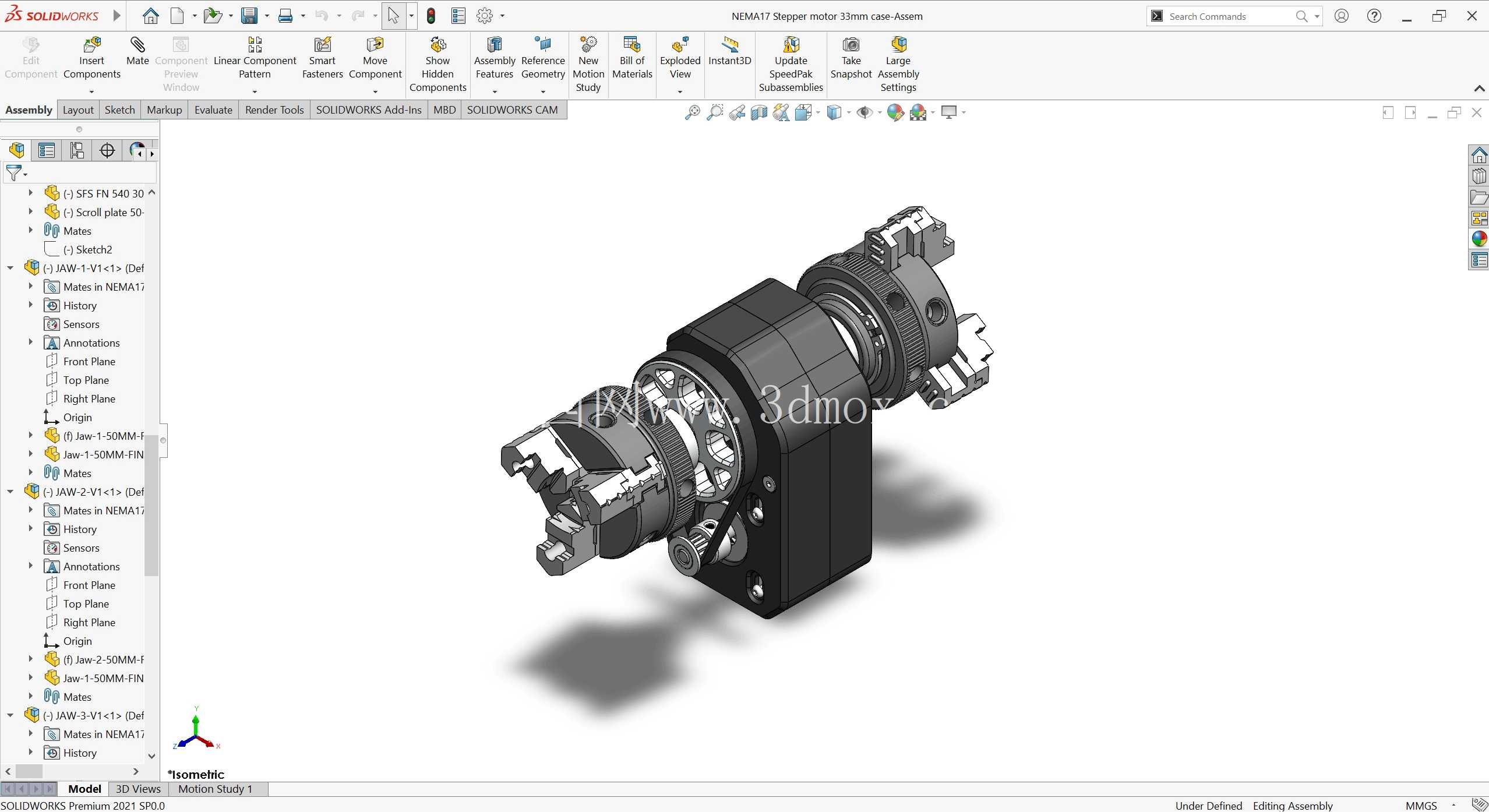

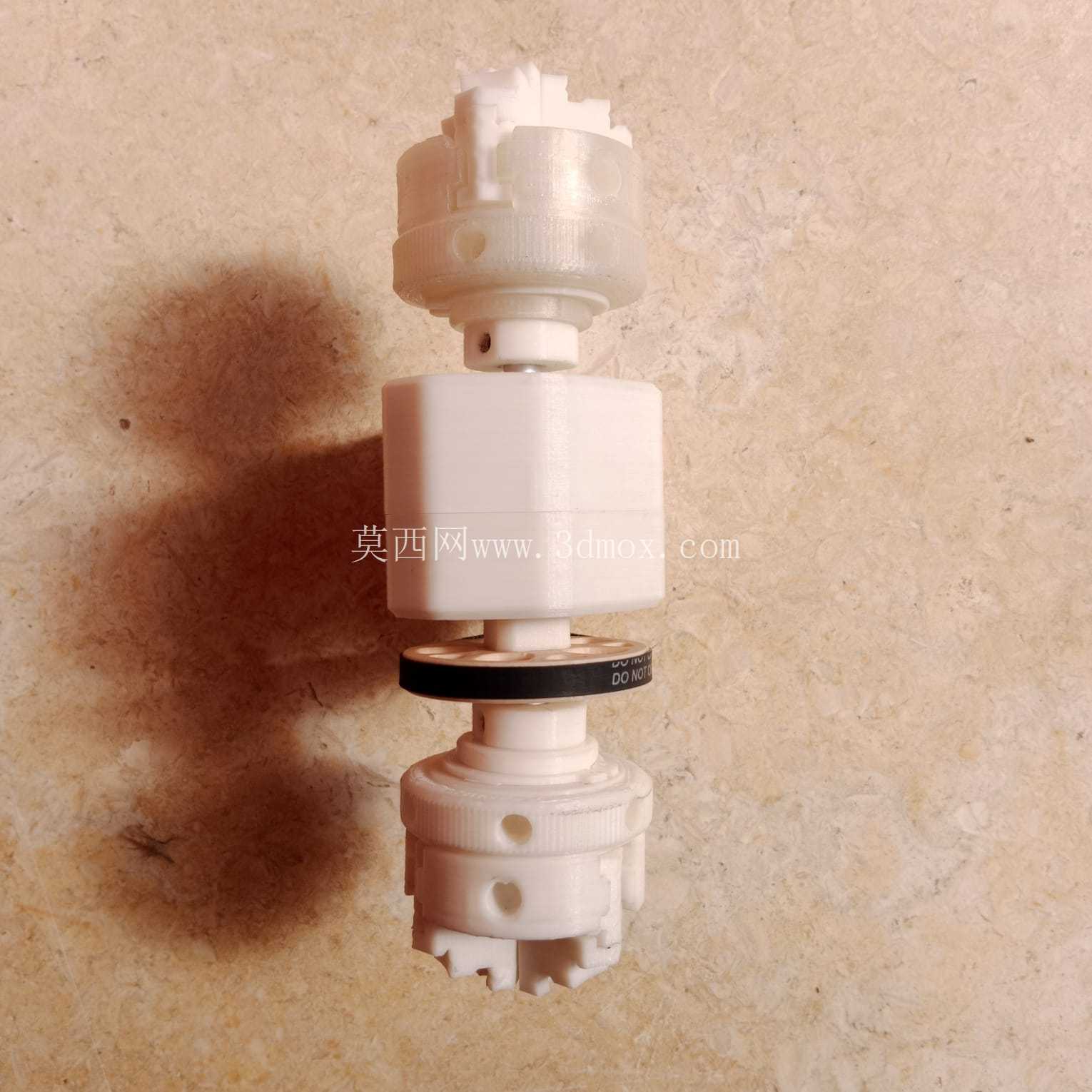

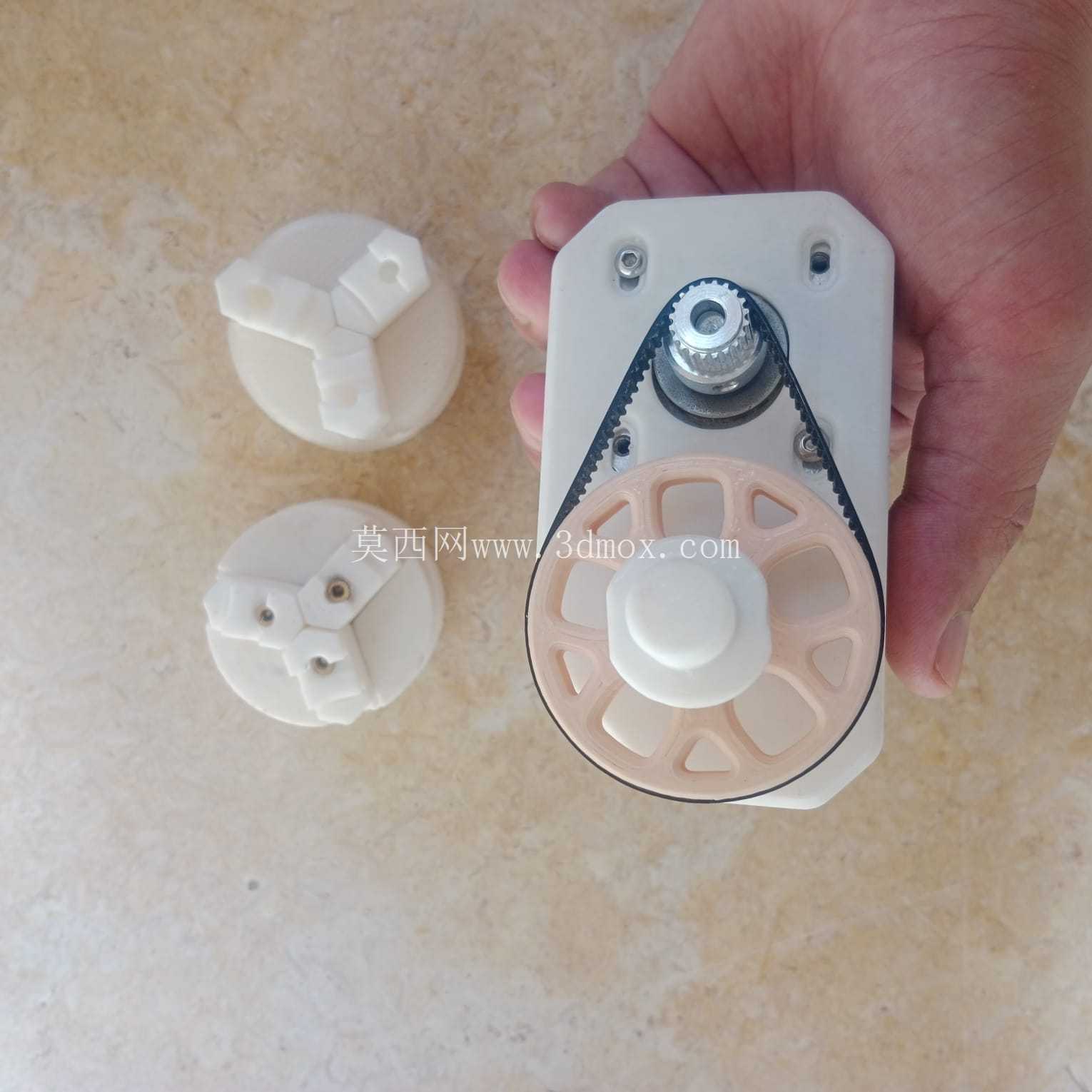

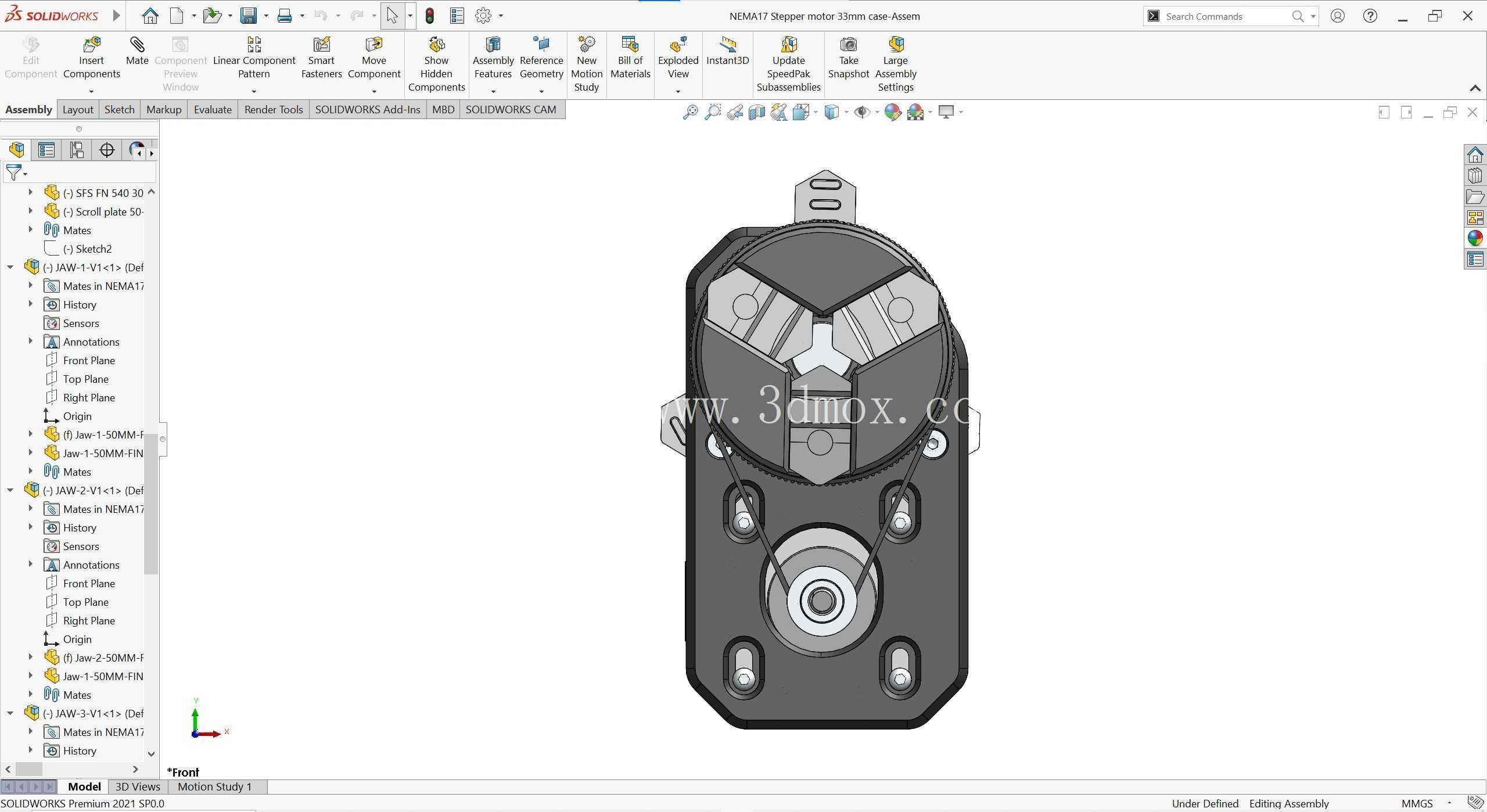

功能特性上，该装置支持双向工作模式，既可以单卡盘独立装夹较长工件，也能通过双卡盘同步装夹的方式，同时完成两个同规格小型工件的周向加工，大幅缩短批量小件的加工辅助时间，提升工位加工效率。卡爪采用三爪自定心结构，三套定制卡爪可适配不同外形的工件夹持需求，针对外圆、内孔等不同装夹基准都能保证稳定的定心精度，装夹时可根据工件外形选择对应卡爪，卡爪安装顺序对应不同夹持直径范围，反向安装时调整安装顺序即可适配更大范围的工件装夹。

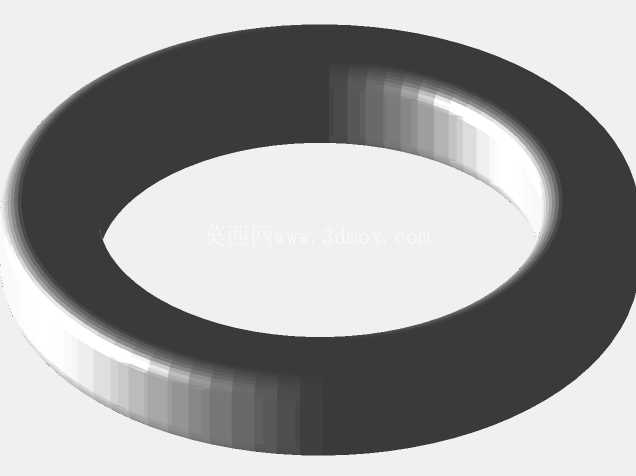

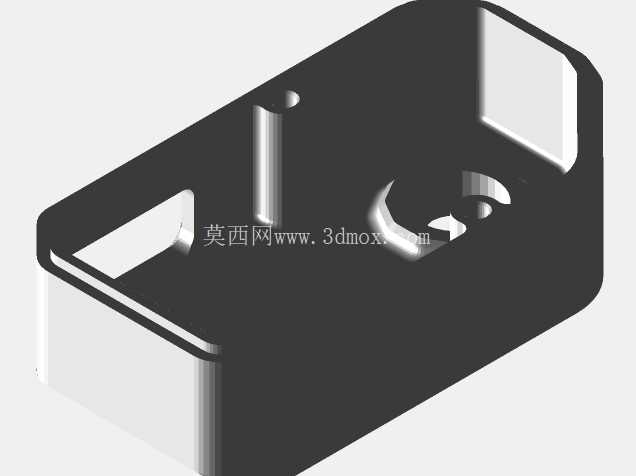

设计思路上，整体结构围绕小型化、快装快调的核心需求展开，外壳采用分体式装配结构，滑板与外壳的插榫配合结构无需额外紧固件即可完成快速定位，弹性挡圈的轴向限位结构既保证了旋转部件的轴向固定可靠性，又能在需要维护时快速拆解，无需复杂工具即可完成卡爪更换、部件清洁等日常维护操作。针对高转速旋转加工的稳定性需求，设计中预留了金属轴承替换位，可将原30x1.5mm规格的普通外部弹性挡圈替换为金属笼式轴承组件，进一步提升高负载旋转时的径向跳动精度，满足高精度雕刻的同轴度要求。滑块与卡槽的卡合结构经过反复调试，旋转滑块即可完成卡爪的锁紧与释放，操作行程短，锁紧力均匀，不会出现单爪受力过大导致的工件夹伤、夹持偏移问题。

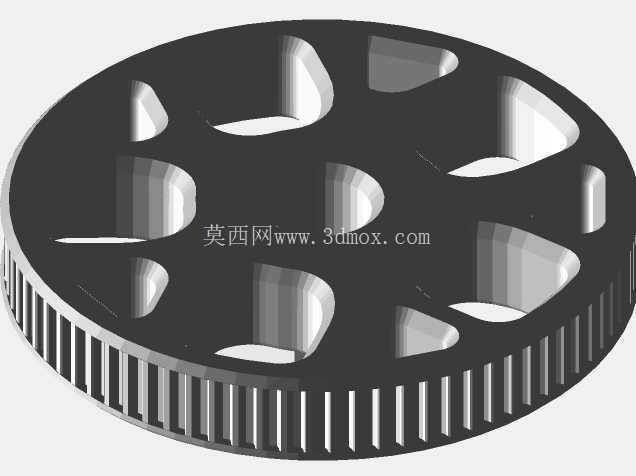

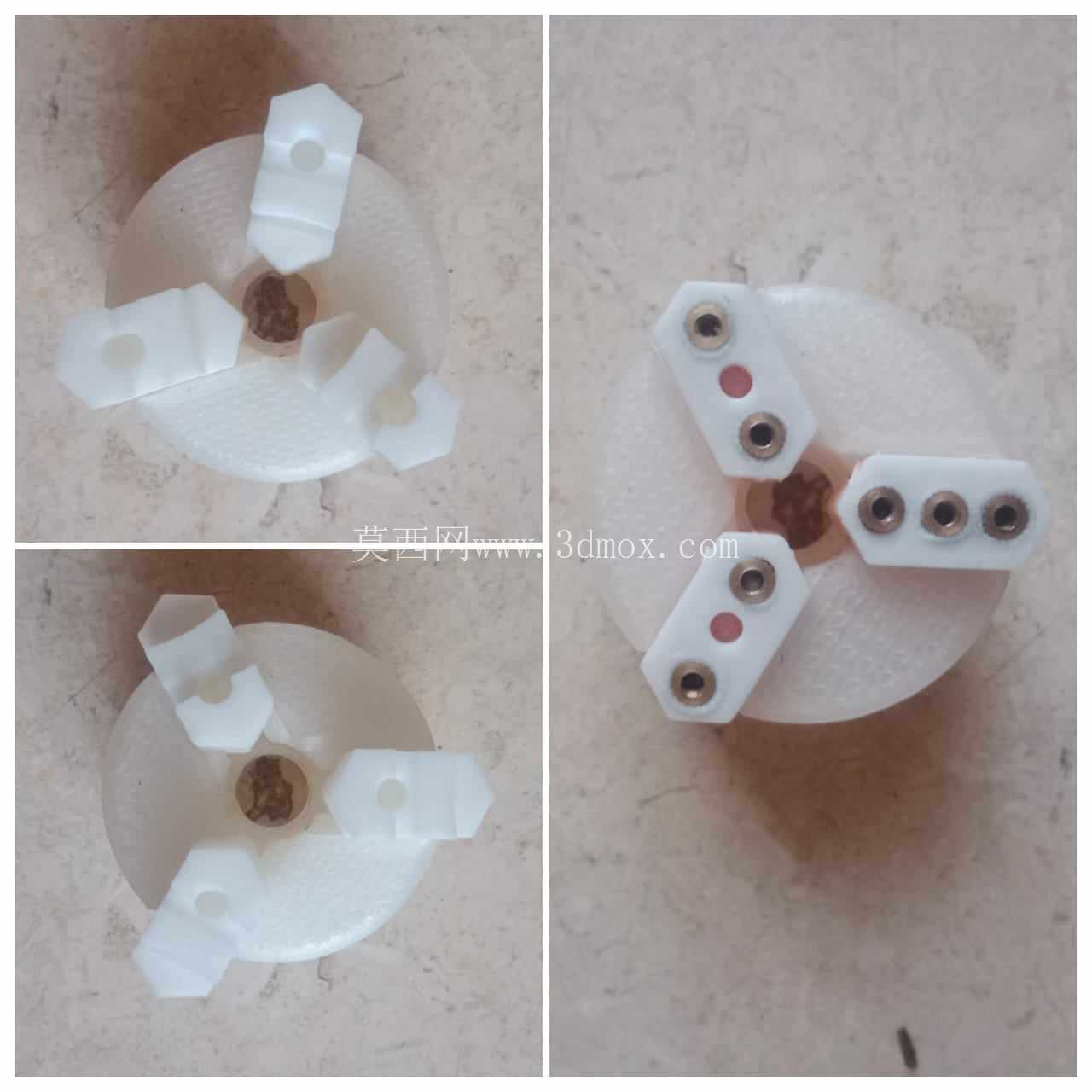

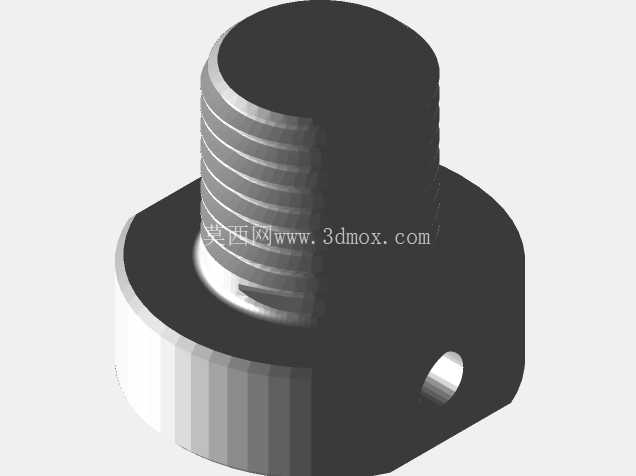

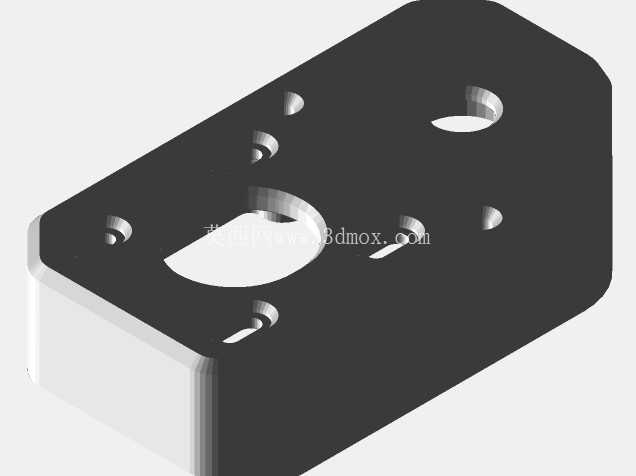

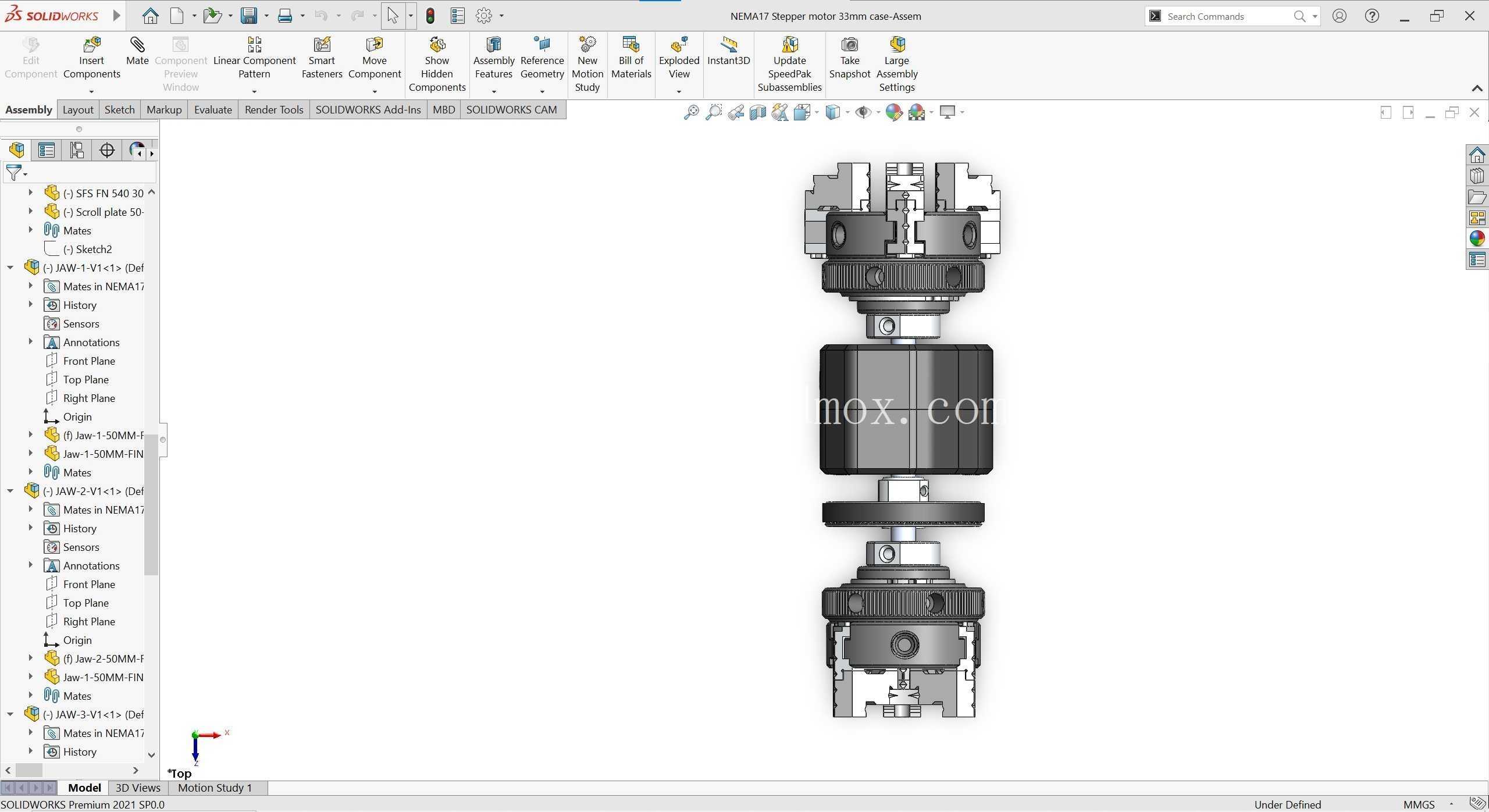

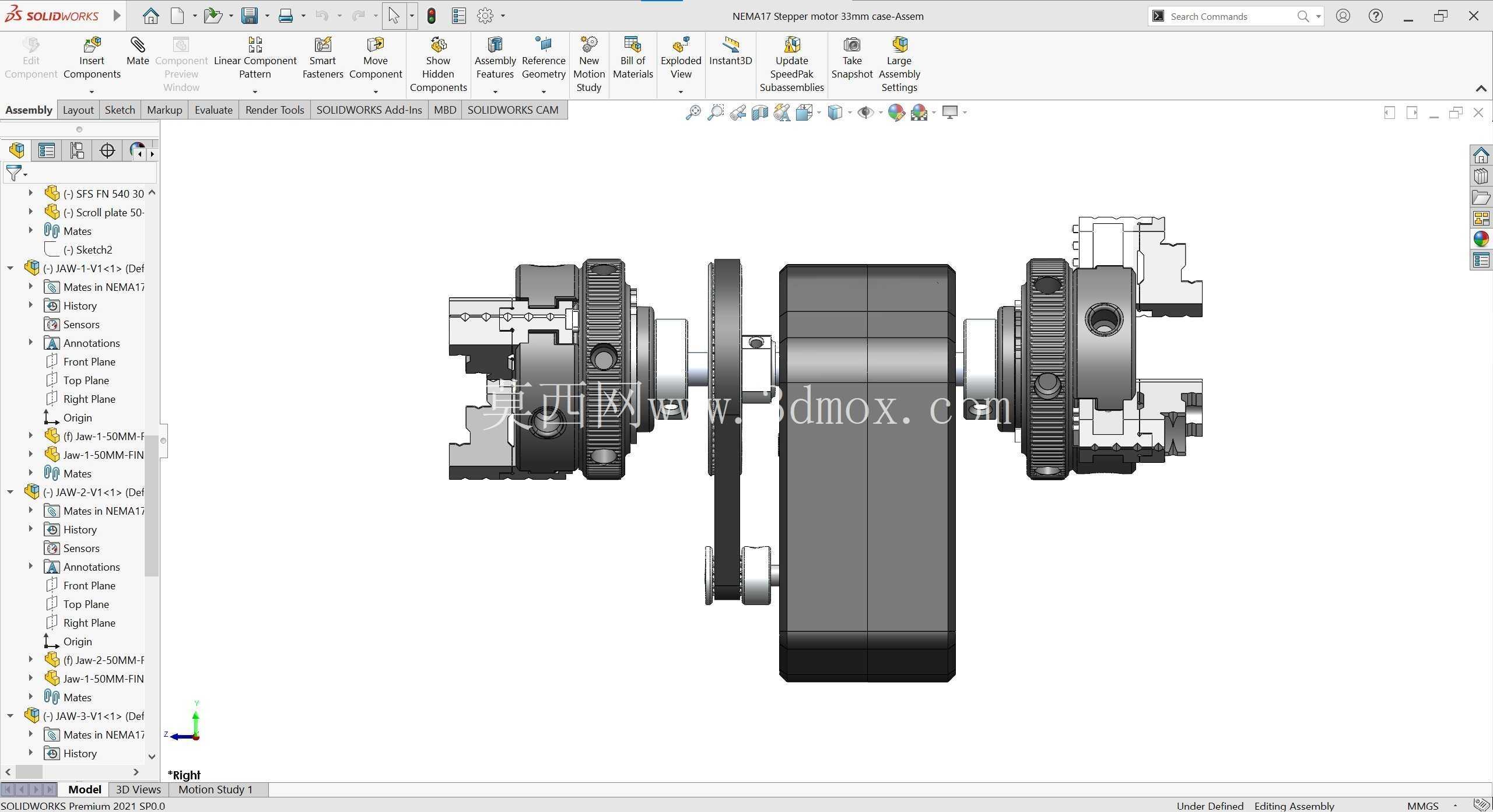

安装边界与外形尺寸方面，单卡盘主体直径为50mm，整体结构紧凑，不会占用激光雕刻机过多的工作台面空间，安装时可直接适配主流桌面激光雕刻机的旋转轴安装位，无需对设备主体进行额外改造。装置的层厚、壁厚参数经过打印验证，填充率设置在35%即可满足日常加工的结构强度需求，支撑结构设置符合常规增材制造的工艺要求，打印完成后仅需简单去除支撑即可完成装配，无需复杂的后处理工序。三套不同规格的钳口可覆盖绝大多数小型回转工件的夹持需求，从细金属丝、木质笔杆到环形戒指、小型塑料轴类零件都能实现稳定夹持，夹持时不会因为激光加工的轻微振动出现工件松动、移位的问题，保证雕刻图案的周向位置精度。

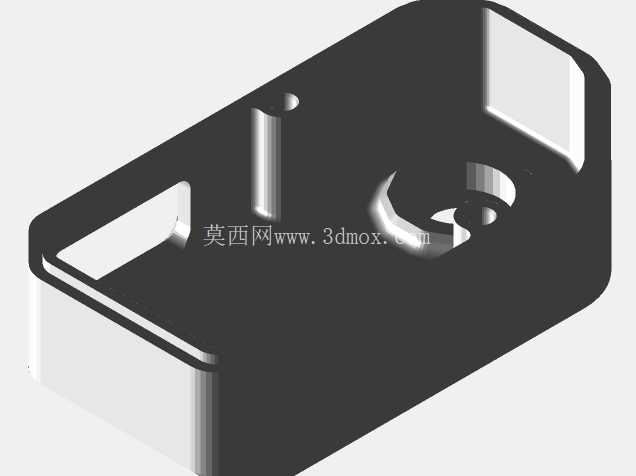

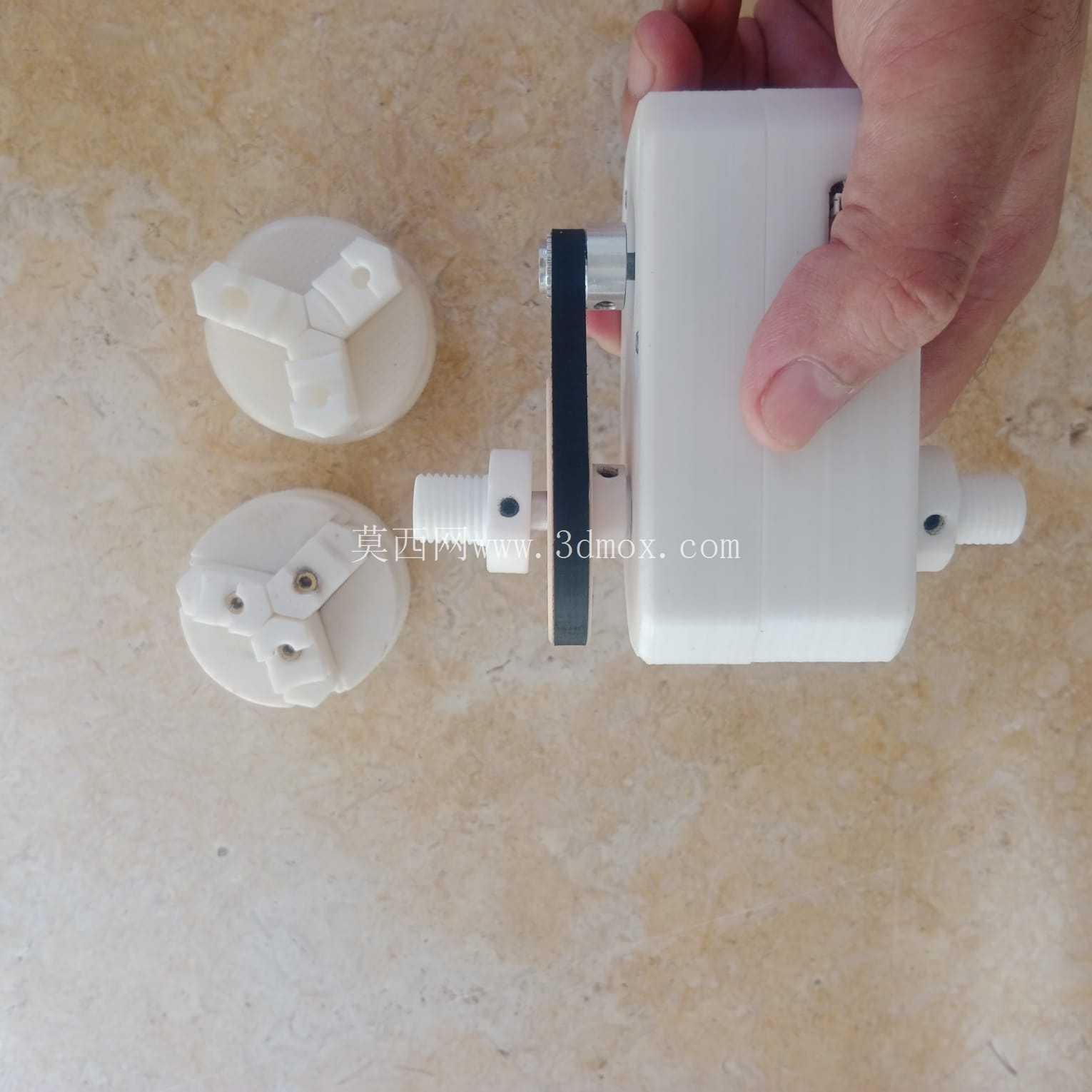

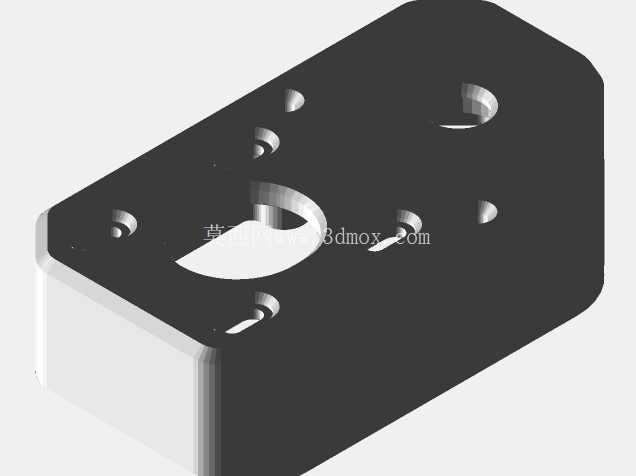

在实际装配过程中，将滑板装入外壳后，先将弹性挡圈放置在轴上完成轴向定位，翻转滑块使前端对准插槽插入，旋转滑块即可完成第一个卡槽的锁紧，后续钳口按照相同操作依次完成锁紧即可，整个装配过程无需额外工装，单人即可在短时间内完成组装调试。针对不同长度的工件，双卡盘的间距可根据工件长度灵活调整，保证工件两端的夹持力均匀，避免长细工件在旋转过程中出现甩动、弯曲变形的问题，有效提升小直径长工件的加工良品率。
