蝶形手柄螺旋千斤顶支撑调节构件

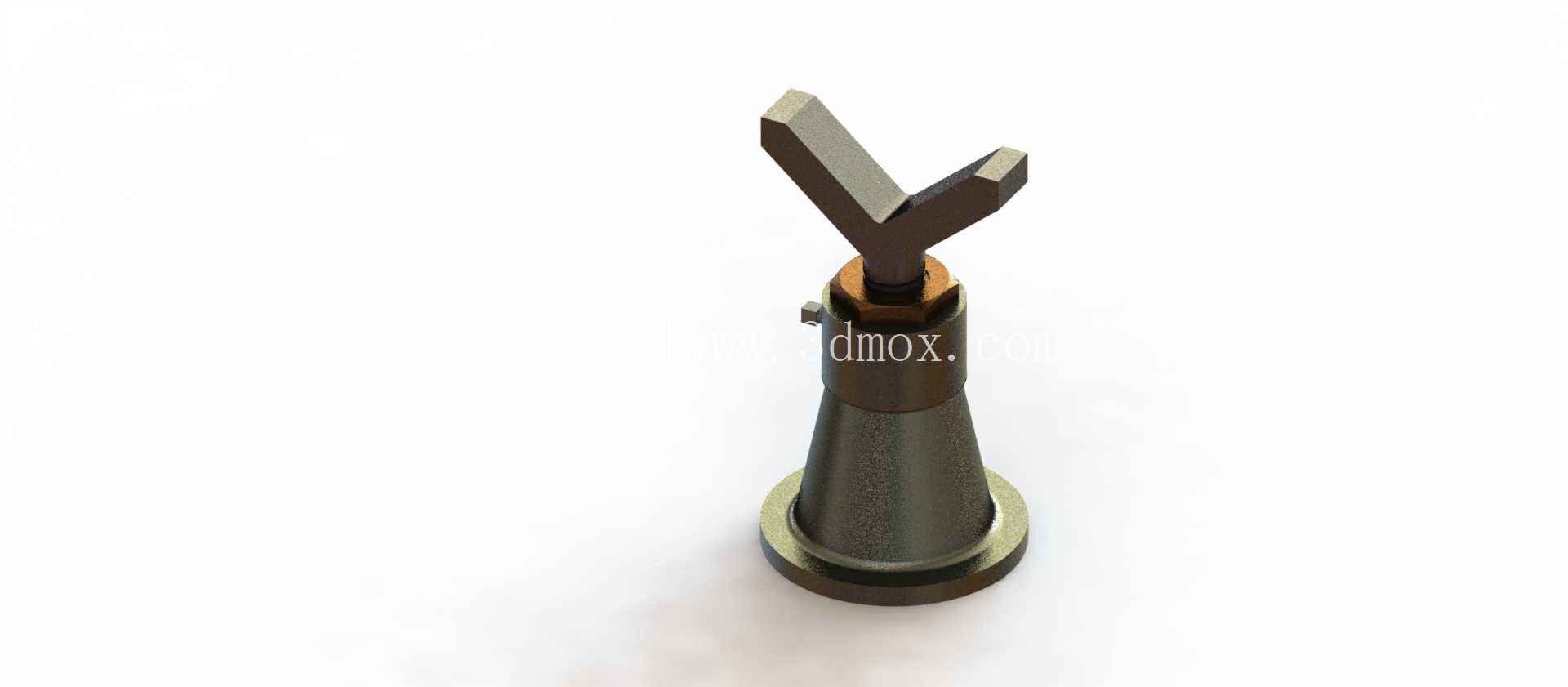

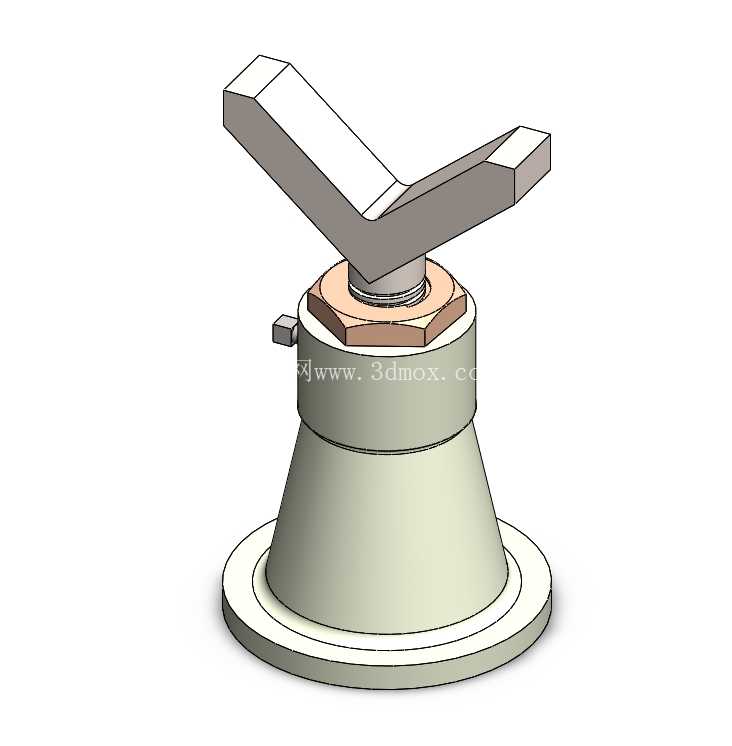

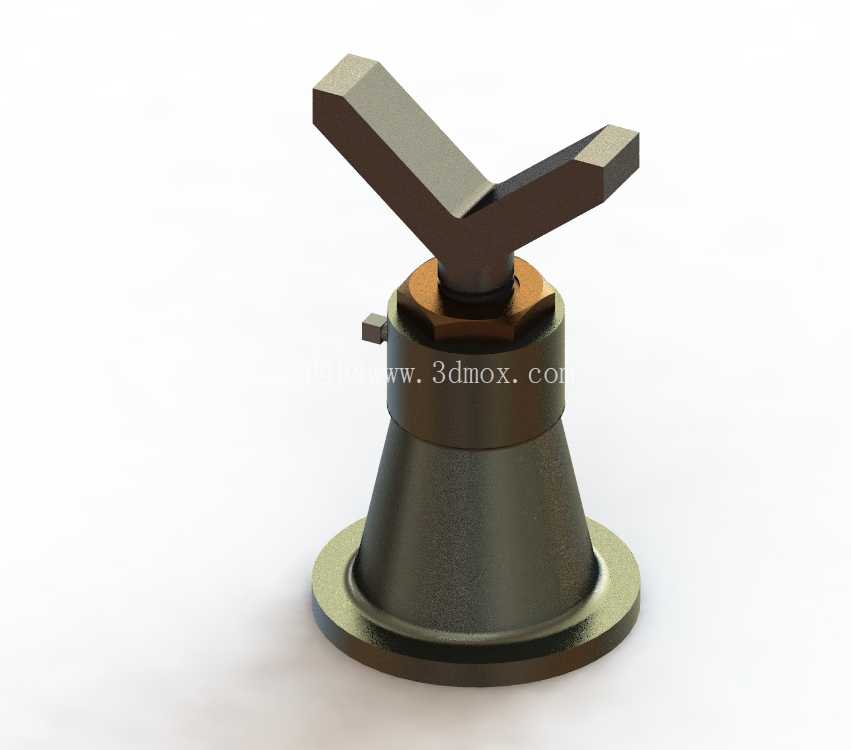

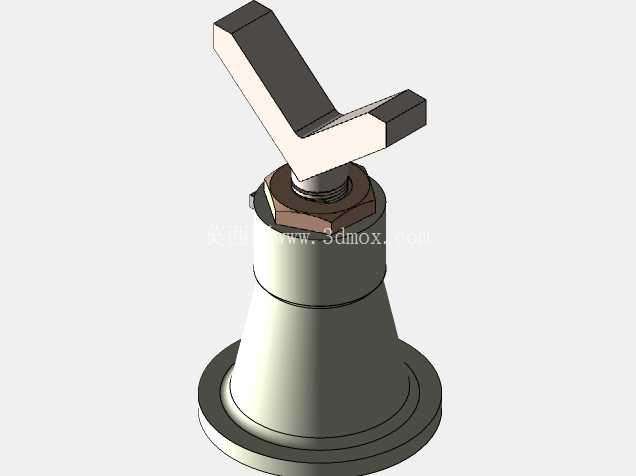

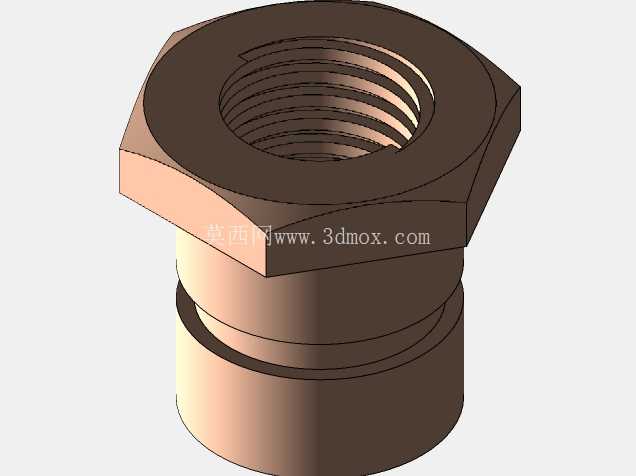

　　该构件属于小型螺旋顶升类设备的核心操作调节部件，主要应用在小载荷工位支撑、设备调平、工装夹具高度微调这类场景中，常见于小型机加工工位的工件垫高、实验室测试台架水平调节、轻型装配线的工装定位支撑环节，区别于大吨位起重千斤顶，这类小型螺旋支撑件更侧重毫米级的高度微调精度，以及无动力场景下的手动操作便捷性。从功能特性来看，顶部的蝶形翼状手柄无需额外配套扳手类工具，操作人员直接用手拧动即可完成螺杆的升降调节，手柄的翼展长度经过力矩匹配设计，单手握持拧动时的作用力矩刚好适配该规格构件的额定顶升载荷，不会出现力矩不足拧不动、或是力矩过大导致螺杆过载滑牙的问题；手柄下方配套的六角锁紧螺母，在高度调节到位后可以向下旋紧抵靠在底座上端面，锁死螺杆的轴向位置，避免设备运行过程中受振动影响出现螺杆回转、支撑高度偏移的问题，底座侧面的小尺寸定位销用于和配套的支撑基座做周向防转限位，防止拧动手柄时整个螺杆跟着空转、无法实现高度升降。

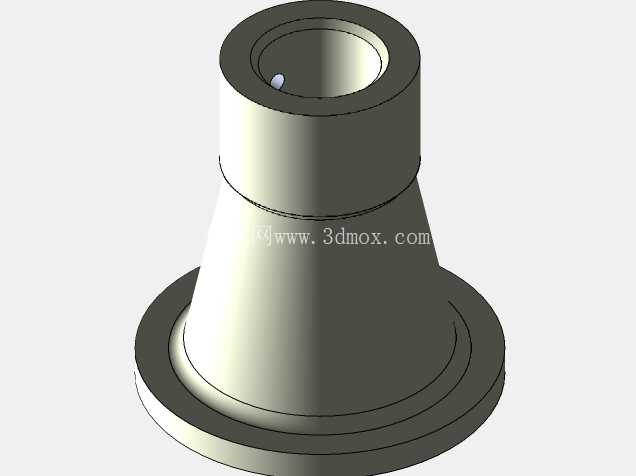

　　设计思路上，整体采用锥形底座加圆柱支撑段的结构，锥形底座的大端在下、小端在上，既可以在相同底座材料用量的前提下获得更大的支撑接触面积，降低支撑面的单位面积压强，避免压伤较软的工作台面，又能收窄上部结构的外径，减少在狭小工装空间内的占用体积；底座底部的凸缘结构做了圆角过渡处理，消除了锐边应力集中点，同时凸缘的外径尺寸刚好匹配常见的工装台安装孔位，可以直接嵌入台面的定位孔中实现快速安装，不需要额外做打孔固定。

　　安装边界方面，底座凸缘的外径为常规工装孔适配尺寸，整体收拢后的最低高度适配小空间的初始安装间隙，螺杆升到最高位置时的整体高度满足常规小行程调节的需求，顶部手柄的最大回转直径小于底座凸缘外径，安装时相邻两个支撑构件的中心距只要大于手柄回转半径就不会出现操作干涉；螺杆的螺纹采用普通梯形传动螺纹，导程适配微调需求，每旋转一圈的升降量控制在小尺寸范围内，方便操作人员精准控制调节高度，螺纹表面做了耐磨处理，长期反复调节也不会出现过度磨损导致的间隙过大问题。

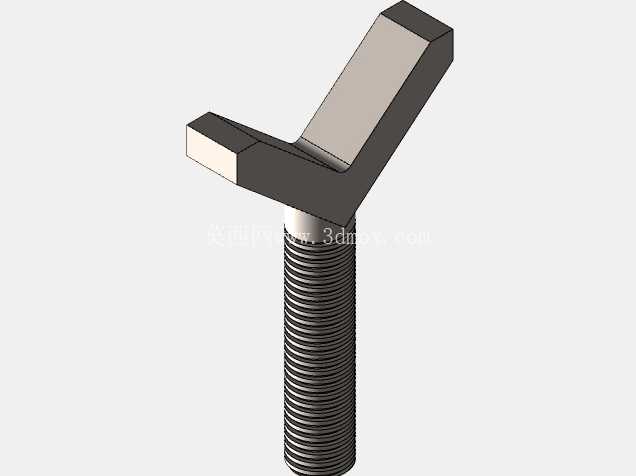

　　在实际选型应用中，这类构件不需要配套液压、气动动力源，纯机械结构的可靠性更高，不存在漏油、失压回落的风险，适合在对支撑可靠性要求高、调节频率不高但精度要求严的工位使用，比如光学测试平台的支脚调平、小型焊接工装的工件支撑、精密装配工位的高度垫块替换，相比固定高度的垫块，这种可调节结构不需要准备多组不同厚度的垫块组合，单一部件就能覆盖一定范围内的高度需求，减少工装配件的管理成本。结构建模过程中，需要重点关注手柄和螺杆的连接强度，翼状手柄的根部做了加厚过渡处理，避免拧动时根部应力集中出现断裂；锁紧螺母的对边尺寸采用标准五金件规格，后期维护时如果螺母磨损可以直接采购标准件替换，不需要单独定制加工；锥形支撑段的壁厚经过载荷校核，在额定载荷下不会出现侧壁屈曲变形，内壁和螺杆之间预留了足够的间隙，避免加工误差导致螺杆升降卡滞。
