激光雕刻机用GT2皮带轮旋转卡盘结构

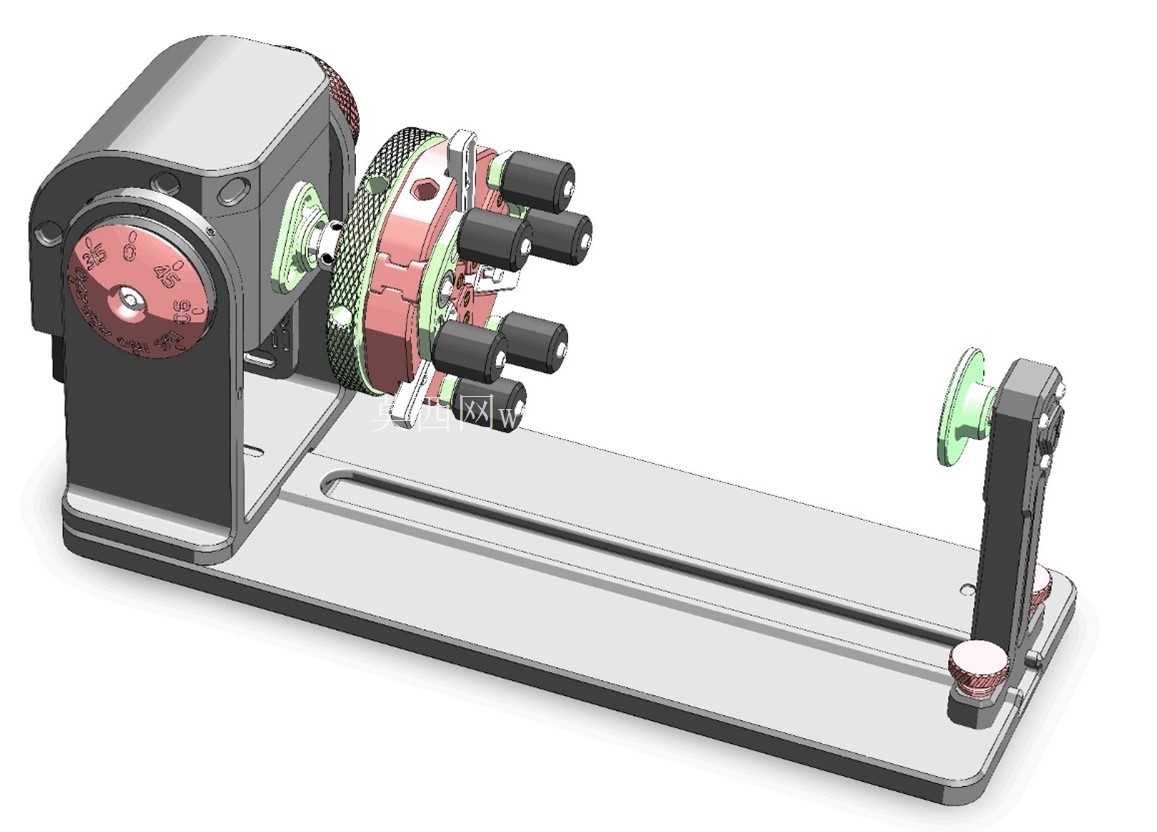

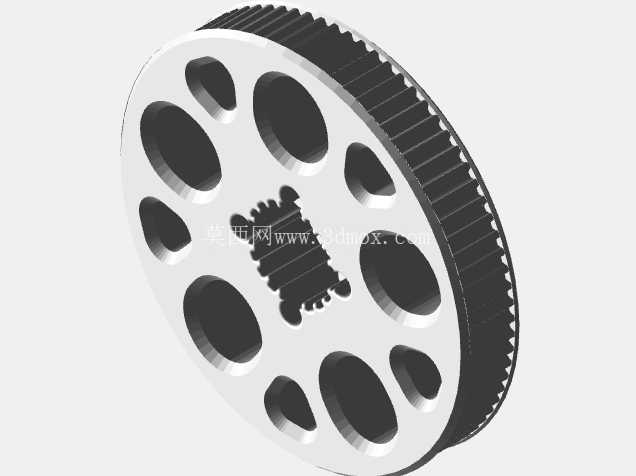

　　从结构设计逻辑来看，整套组件采用分体式双顶尖支撑布局，驱动端集成三爪夹持结构与同步带轮，从动端采用可滑移的顶尖支撑座，底座开设通长T型导向槽，可根据工件长度灵活调整两端支撑间距，适配不同长度规格的回转类工件。驱动端的卡盘采用四爪可调结构，每个夹爪可单独调整进给量，既可以加持规则圆柱工件，也能适配偏心、异形截面的回转工件，夹爪端部加装软质防滑衬垫，避免加持薄壁工件时出现夹痕、变形问题。传动部分选用GT2同步带轮作为动力输入部件，带轮与卡盘主轴同轴安装，同步带传动本身无滑差、传动比精准，可保证工件回转速度与激光出光频率、轴向进给速度精准匹配，避免出现图案拉伸、节距不均的问题。这款旋转夹持工装主要配套桌面级激光雕刻设备使用，解决常规平面激光加工无法覆盖的柱面、环面、异形回转体工件的雕刻作业需求，在小型文创产品加工、五金配件打标、工艺礼品定制场景中应用广泛。日常加工戒指、竹筒、圆柱金属件、薄壁回转类塑料件时，普通平面工装无法带动工件匀速回转，会出现雕刻图案变形、焦距偏移、接缝错位的问题，这套旋转卡盘结构通过同步带传动实现工件的可控转速回转，配合激光头的轴向移动，可完成整周连续图案、刻度、标识的加工，无需多次装夹找正。

　　主轴部分采用深沟球轴承做双支撑结构，可承受径向切削反力与夹持带来的轴向载荷，长时间高速回转也不会出现主轴窜动、卡滞问题，保证加工过程中工件的回转精度，控制雕刻图案的位置度误差在合理范围内。从动端的顶尖采用弹簧缓冲结构，安装工件时可压缩顶尖预留装夹空间，松开后自动顶紧工件中心孔，既保证工件回转过程中无轴向窜动，也避免刚性顶紧导致的工件弯曲变形，顶尖座通过锁紧旋钮固定在底座导向槽内，调整时无需额外工具，可快速完成不同长度工件的装夹切换。底座采用一体化铝合金型材结构，导向槽与安装面一次加工成型，平面度与直线度有较好保证，底部预留通用安装孔位，可直接固定在多数桌面级激光雕刻机的工作平台上，无需额外加工转接板。

　　设计过程中充分考虑了桌面级设备的安装边界，整套组件的总宽度控制在常规激光雕刻机的Y轴行程范围内，驱动端的带轮位置预留了同步带安装与张紧空间，用户可根据自身设备的电机安装位置调整张紧轮位置，适配不同的安装布局。卡盘部分的夹爪行程覆盖了常见小型回转工件的直径范围，从直径几毫米的细轴到几十毫米的环类工件都可稳定夹持，无需更换额外夹爪。日常使用中，这套结构可直接替换原有的平面加工工作台，切换加工模式时无需复杂调试，只需将驱动带轮与设备的回转驱动电机连接，调整顶尖顶紧工件即可开始作业。

　　针对薄壁环类工件，比如金属戒指、薄壁塑料筒，卡盘的夹持力可通过调整夹爪进给量控制，避免加持力过大导致工件变形，同时双顶尖支撑的结构让工件受力均匀，加工过程中不会出现工件晃动导致的焦距偏移，保证雕刻深度均匀一致。在加工长轴类工件时，可在底座中间位置加装辅助支撑块，避免长工件回转时出现挠曲变形，底座的通长槽也为辅助支撑的安装预留了足够的调整空间。整套结构的运动部件都做了轻量化设计，旋转部分的转动惯量小，驱动电机无需大扭矩即可带动工件平稳回转，适配桌面级设备常用的小型步进电机、伺服电机，不会给设备驱动系统带来额外负载。
