CNC3018控制板加固安装固定框架结构

桌面级数控雕刻设备的控制板安装防护，一直是小型DIY数控设备改装升级里的高频需求，原厂配套的亚克力安装板长期在车间多尘、加工振动的工况下，容易出现固定孔开裂、板件受外力形变挤压板载元件的问题，尤其是CNC3018这类入门级桌面数控设备，用户在加装驱动模块、扩展接口之后，原有亚克力安装结构的强度冗余完全不足以支撑长期稳定运行。这套框架结构的设计，完全围绕CNC3018设备的原有安装点位做适配，没有改动设备主体的任何原有安装孔位，不需要用户对设备主体做二次打孔、切削加工，直接替换原有亚克力安装板即可完成升级。

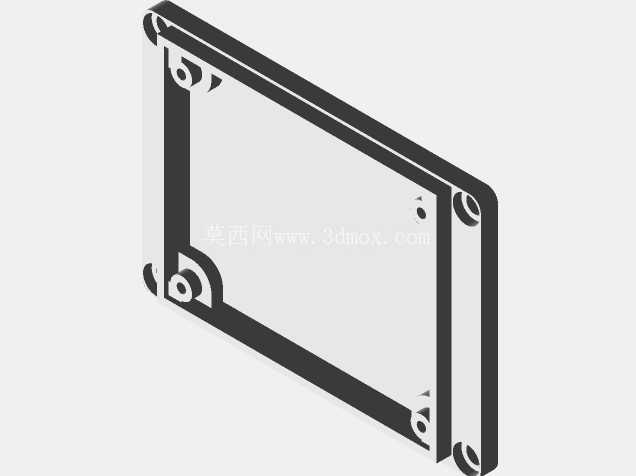

从实际使用场景来看，小型桌面CNC设备常被放置在加工工位、个人工作室、教学实训台等场景，日常移动设备、清理加工废屑、插拔外接数据线的时候，很容易磕碰控制板边缘，板载的驱动模块、电容、接线端子一旦受外力磕碰出现虚焊、引脚脱焊，排查故障会耗费大量时间。这套框架采用围合式结构，将控制板整体嵌入框架的内凹型腔中，板体边缘完全被框架侧壁包覆，日常挪动、清理过程中不会直接磕碰板卡上的电子元件，从物理层面隔绝外力对板载元件的直接冲击。

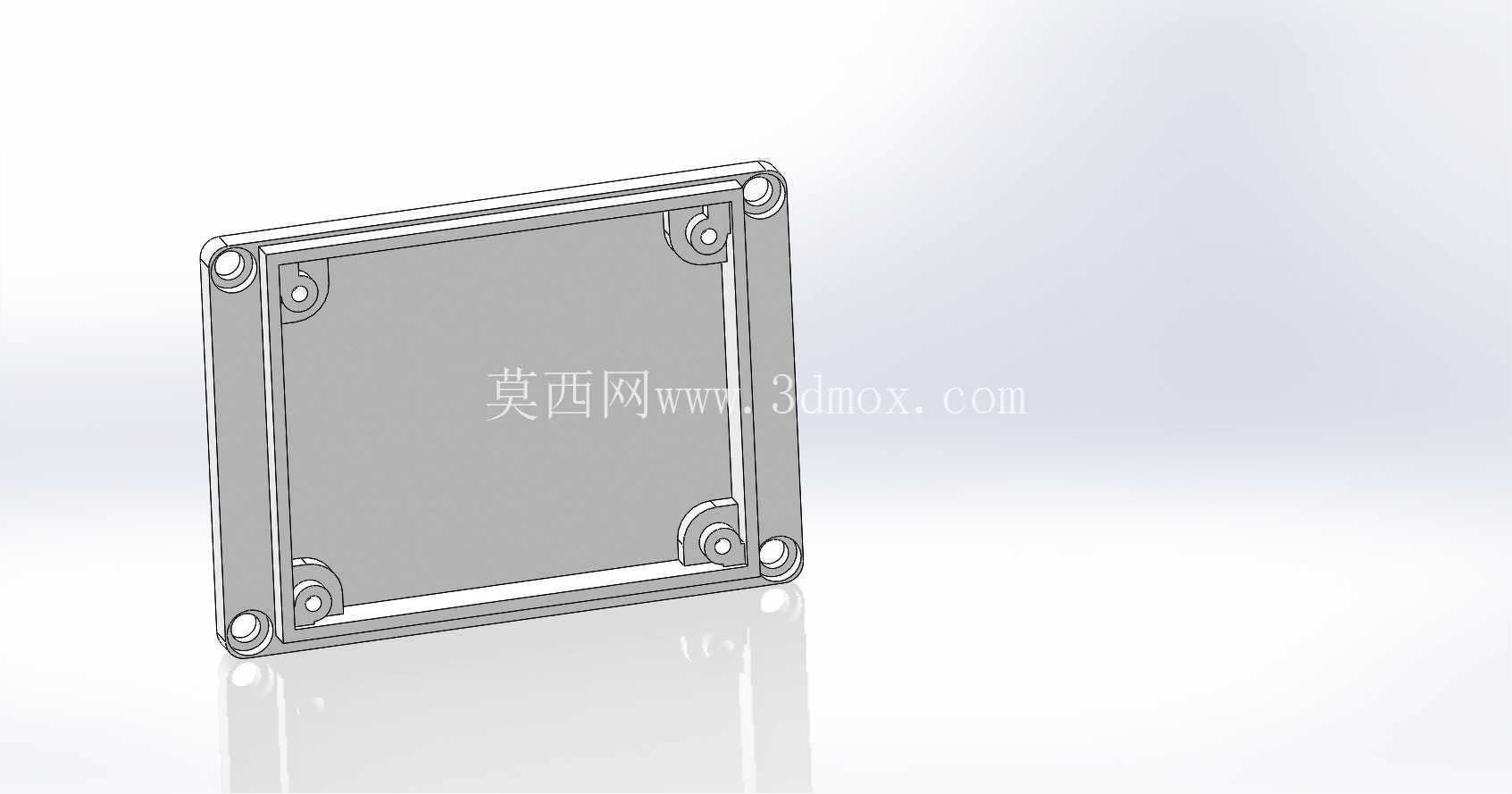

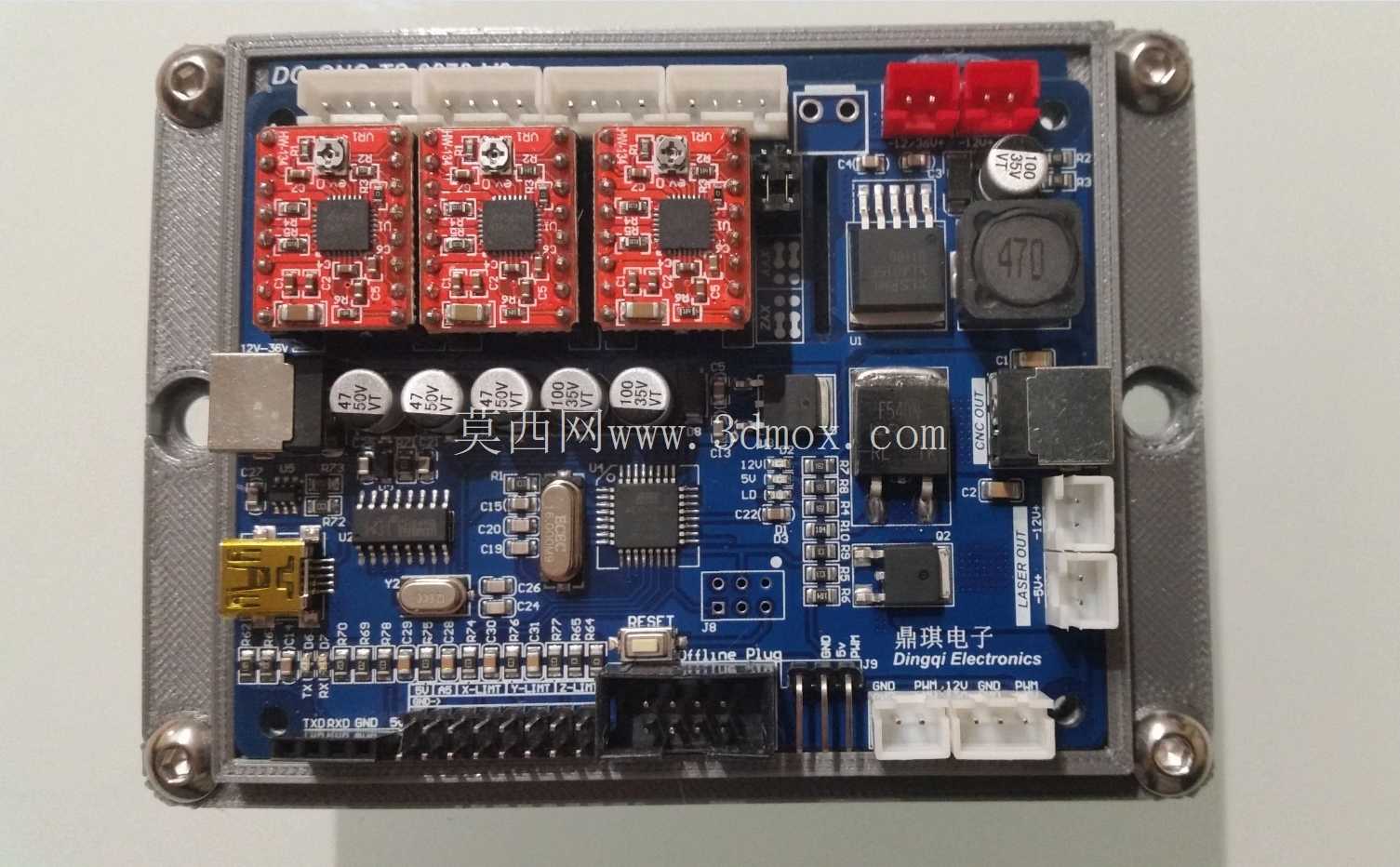

安装固定逻辑上做了两层适配，第一层是板卡与框架的固定：框架上预留4个M3螺丝的安装过孔，对应控制板四角的原有固定孔位，框架对应位置预埋了嵌装式M3螺母，不需要在框架外侧额外加装螺母固定，安装时只需要将控制板对准型腔位置，从板卡正面拧入4颗M3螺丝即可完成板卡与框架的锁紧，螺丝锁紧后端面与板卡表面齐平，不会突出干涉后续的接线操作。第二层是框架与设备主体的固定：框架外侧的四个角位，完全匹配CNC3018套件原配的4个M5安装螺钉的孔位间距，用户只需要使用设备原配的M5螺钉，就可以将装好控制板的框架整体固定在设备的原有安装位上，安装公差控制在0.1mm以内，不会出现孔位错位、安装歪斜的问题。

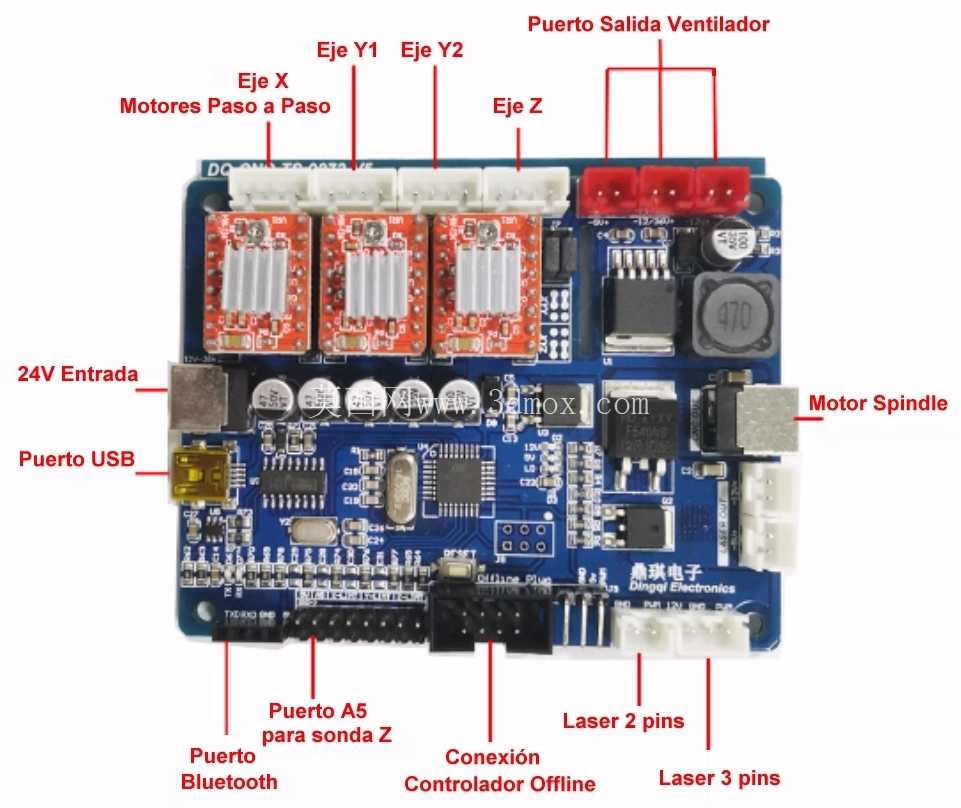

结构设计上做了多处细节优化，首先是型腔深度的控制：框架内凹深度刚好覆盖控制板上最高的元件高度，也就是板载的三个红色驱动模块的顶面高度，不会因为型腔过深导致接线操作空间不足，也不会因为型腔过浅失去防护效果。其次是接线避让设计：框架对应控制板上所有外接接口的位置，包括电源接口、步进电机接线端子、USB通讯接口、限位开关接线端，都预留了足够的操作缺口，插拔接线的时候不需要拆卸框架，所有接线操作都可以在框架安装完成后直接进行。另外框架边缘做了R2的圆角过渡，没有尖锐的直角棱边，安装过程中不会划伤线材或者操作人员的手部。

从安装边界尺寸来看，框架整体外形尺寸与原有亚克力安装板完全一致，长宽尺寸控制在100mm*80mm的范围内，整体厚度不超过12mm，安装完成后不会突出设备原有安装平面，不会与设备的X轴、Y轴运动行程产生干涉，也不会影响设备原有外壳、防尘罩的安装适配。框架的材质选用上预留了足够的结构强度，壁厚均匀控制在3mm，相比原厂2mm厚度的亚克力板，抗弯折、抗冲击性能提升明显，即使设备在运输过程中受到挤压，框架也不会出现开裂、碎裂的问题，能够持续为控制板提供稳定的支撑防护。

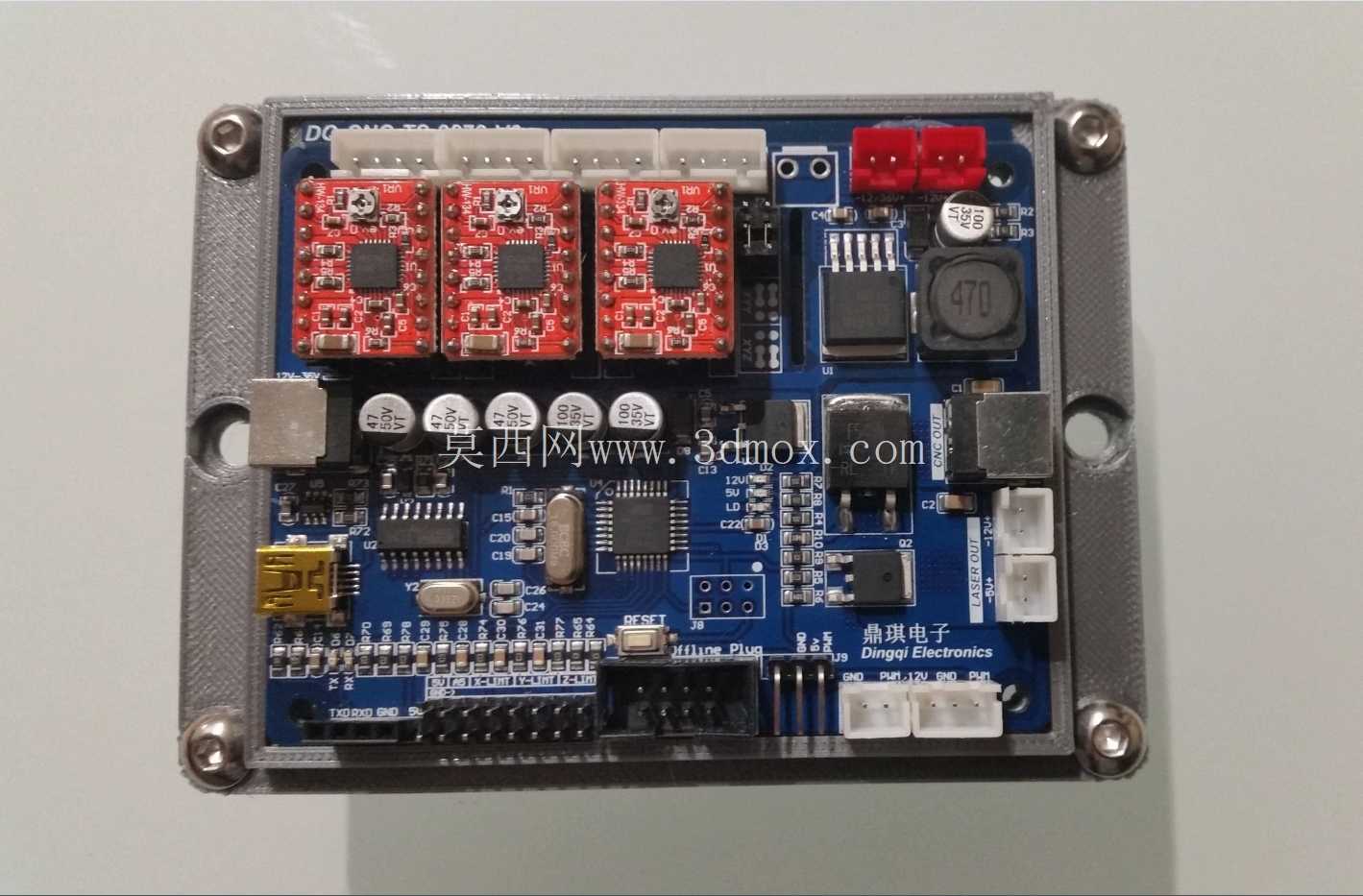

在实际加工测试过程中，这套框架安装完成后，设备连续运行72小时做连续雕刻加工，框架自身没有出现形变、松动的问题，板卡的固定螺丝没有因为加工振动出现松脱，板载驱动模块的散热空间也没有因为框架安装被遮挡，驱动模块的运行温度与裸露安装时的温度差控制在2℃以内，完全不会影响板卡的正常散热。另外框架的型腔与板卡之间预留了0.2mm的间隙，不会因为加工公差导致板卡安装时出现卡滞，也不会因为间隙过大导致板卡在型腔内出现窜动。对于经常需要改装CNC3018设备、扩展加工功能的用户来说，这套框架不需要改动原有设备的任何结构，直接替换即可完成控制板的防护升级，适配性和实用性都能满足日常加工、实训、DIY改装的使用需求。
