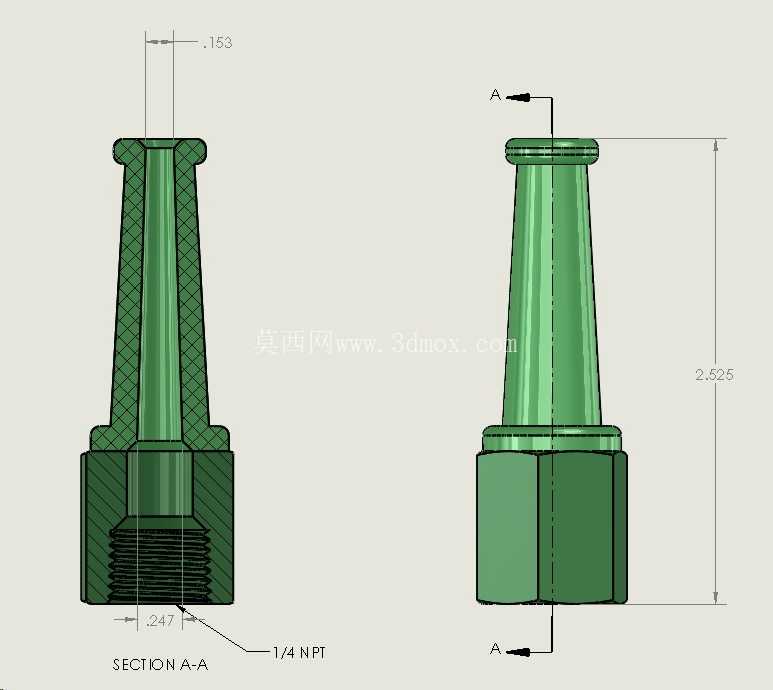

3D打印用内螺纹连接锥形喷嘴结构

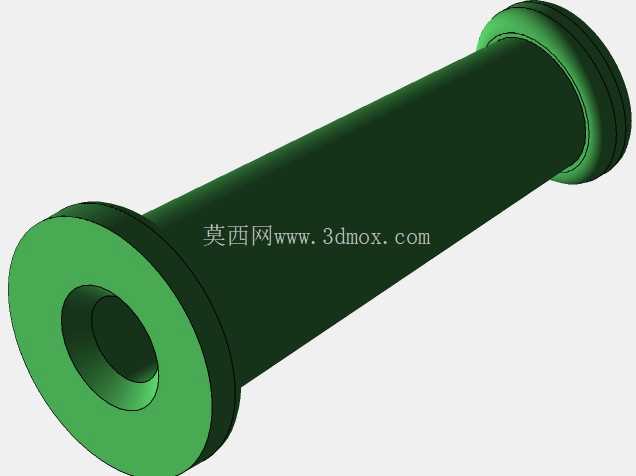

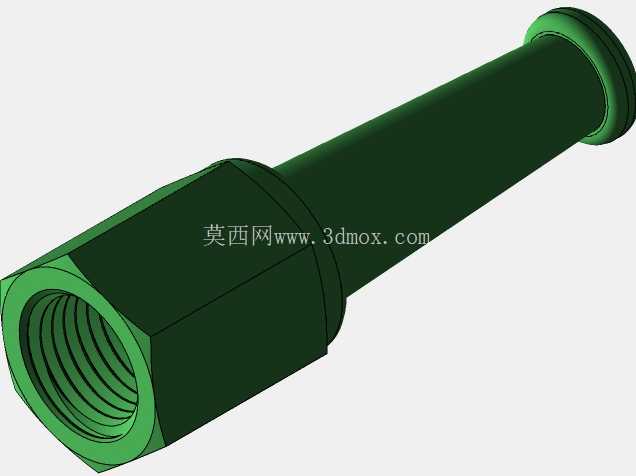

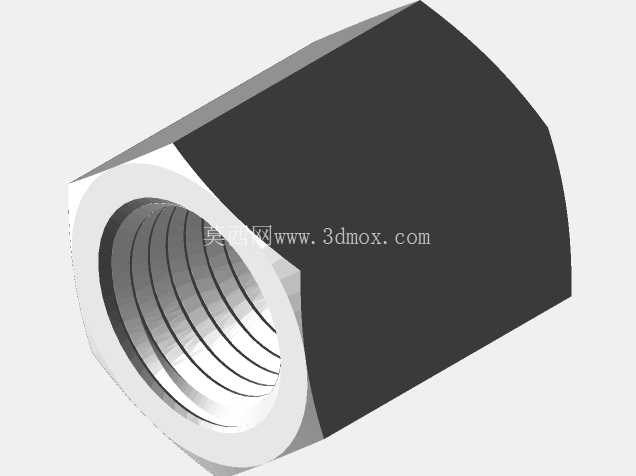

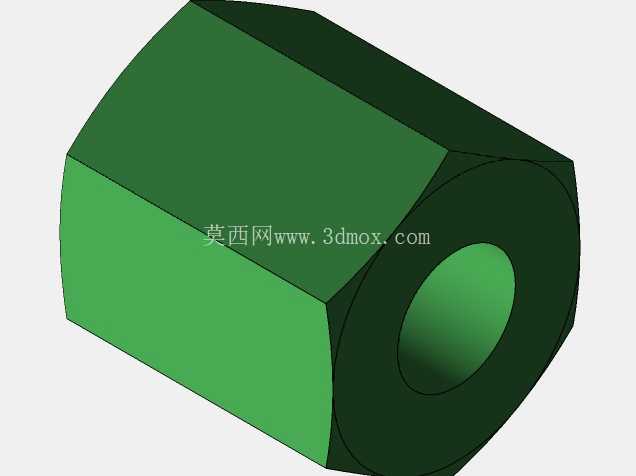

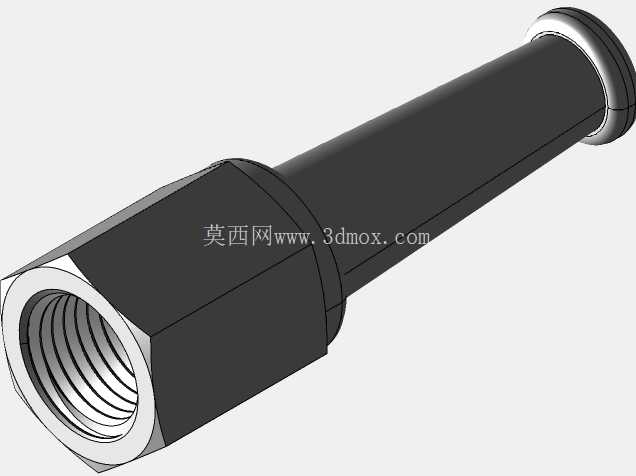

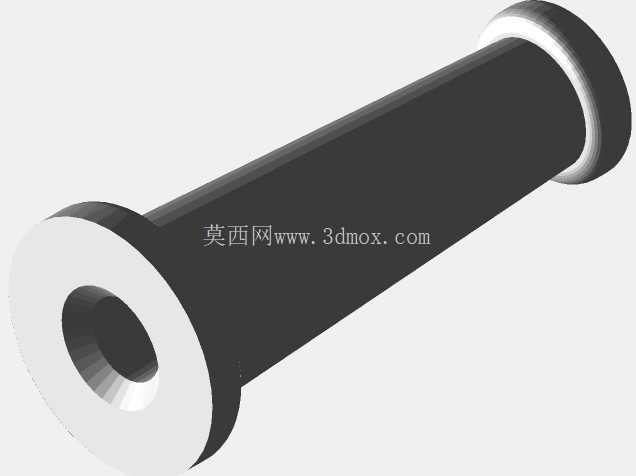

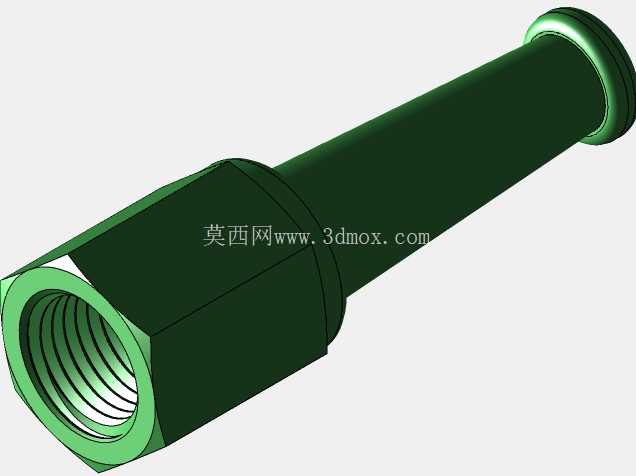

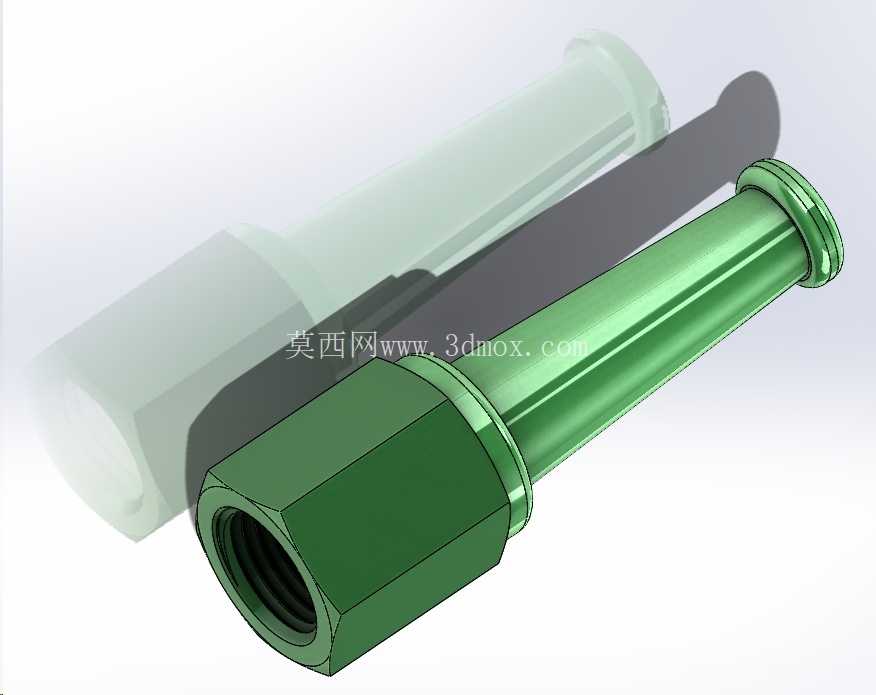

　　这款锥形喷嘴主要面向流体喷射、3D打印耗材挤出、小型喷涂设备的末端执行场景设计，在实际工业应用中，这类结构也常被适配到小型压铸模具的冷却回路吹气、点胶设备的胶体输出末端，以及低压流体的定向导流工位。从结构设计逻辑来看，整体采用长杆加端部六角接头的布局，长杆段做等径圆柱设计，外壁光滑无凸起，能够顺畅穿过设备安装面板上的预留通孔，安装时不需要额外做避让槽加工，降低安装位的加工精度要求。端部的六角结构完全遵循标准紧固件的对边尺寸设计，安装时可以直接使用普通开口扳手或者活动扳手夹持拧紧，不需要定制专用工装，现场装配的适配性更强。接头内部加工标准内螺纹，能够和市面上通用的外螺纹流体管路直接对接，螺纹段的深度经过匹配计算，拧紧后能够实现可靠的端面密封，不需要额外添加过多密封填料就能满足低压工况下的防渗漏要求，日常维护更换时拆装效率更高。喷嘴的出口端做锥形收窄设计，锥角经过流体仿真优化，能够让流经的流体在出口处形成稳定的束状射流，不会出现出口处流体发散、溅射的问题，在3D打印应用场景下，这种锥形出口能够让熔融耗材均匀挤出，保证打印层厚的一致性，避免出现出料粗细不均导致的打印件表面台阶差过大、层间结合力不足的问题。

　　从安装边界来看，长杆段的外径控制在常规安装孔的通用尺寸范围内，六角接头的最大外径比长杆段大出一个标准台阶，安装时这个台阶能够直接抵在安装面板的表面，起到轴向定位的作用，不需要额外加装轴用挡圈或者定位销，装配时只需要从面板一侧穿入喷嘴，另一侧连接管路即可完成固定，轴向定位精度靠台阶面保证，不会出现喷嘴轴向窜动导致的喷射位置偏移。喷嘴的整体长度经过适配优化，既能够保证出口端伸出安装面板足够的长度，避免流体喷射到面板表面造成污染，也不会因为长度过长导致杆部刚性不足，在流体压力波动时出现杆部震颤，影响喷射位置的准确性。

　　内壁流道做全程顺滑过渡处理，从内螺纹入口到锥形出口没有直角台阶，能够减少流体流经时的阻力损失，降低流体压力在喷嘴内部的损耗，在同等输入压力下能够获得更远的喷射距离或者更稳定的挤出压力，对于粘度较高的流体，这种顺滑流道也能减少流体残留，避免停机后流道内部残留流体固化堵塞喷嘴。在实际选型适配时，这款喷嘴可以直接替换同规格的标准金属喷嘴，在3D打印场景下，采用工程塑料打印制作的这款喷嘴能够满足低温耗材的挤出要求，成本仅为金属喷嘴的几十分之一，出现堵塞或者磨损时可以快速更换，不需要进行复杂的拆卸维护。

　　在小型喷涂工位，这款喷嘴可以连接低压气管，实现定向吹气清理工件表面浮尘的功能，锥形出口能够让气流集中在较小的作用范围内，不会出现气流扩散导致的周边工件被吹移位的问题。结构设计上没有采用复杂的曲面或者特殊加工特征，所有特征都可以通过常规的车削、攻丝工艺加工实现，如果采用金属材料批量生产，加工效率高，单件加工成本低，不需要定制特殊刀具。六角接头的端面做了小倒角处理，和管路对接时能够顺畅导入外螺纹，不会出现螺纹错牙导致的连接失效问题。长杆段的外圆尺寸公差控制在间隙配合范围内，和安装孔之间的间隙均匀，既能够保证顺利穿入，也不会因为间隙过大导致喷嘴安装后出现倾斜，影响喷射方向的准确性。锥形出口的端面做了平切处理，出口边缘没有毛刺或者飞边，能够保证流体从出口流出时断面整齐，不会出现边缘挂液导致的滴漏问题。
