DIY仿形轮廓规测量工具结构设计

在现场测绘、异形工件复刻、装修边角拟合这类场景里，常规的钢直尺、游标卡尺、千分尺都只能完成规则尺寸的测量，遇到曲面、凹凸异形轮廓、不规则边角的时候，传统量具很难一次性完成轮廓的复刻取形，很多时候需要靠铅笔画痕、拓印甚至反复打样试错，效率极低还容易出现尺寸偏差，这款仿形轮廓规就是针对这类测量痛点设计的手动测量取形工具。

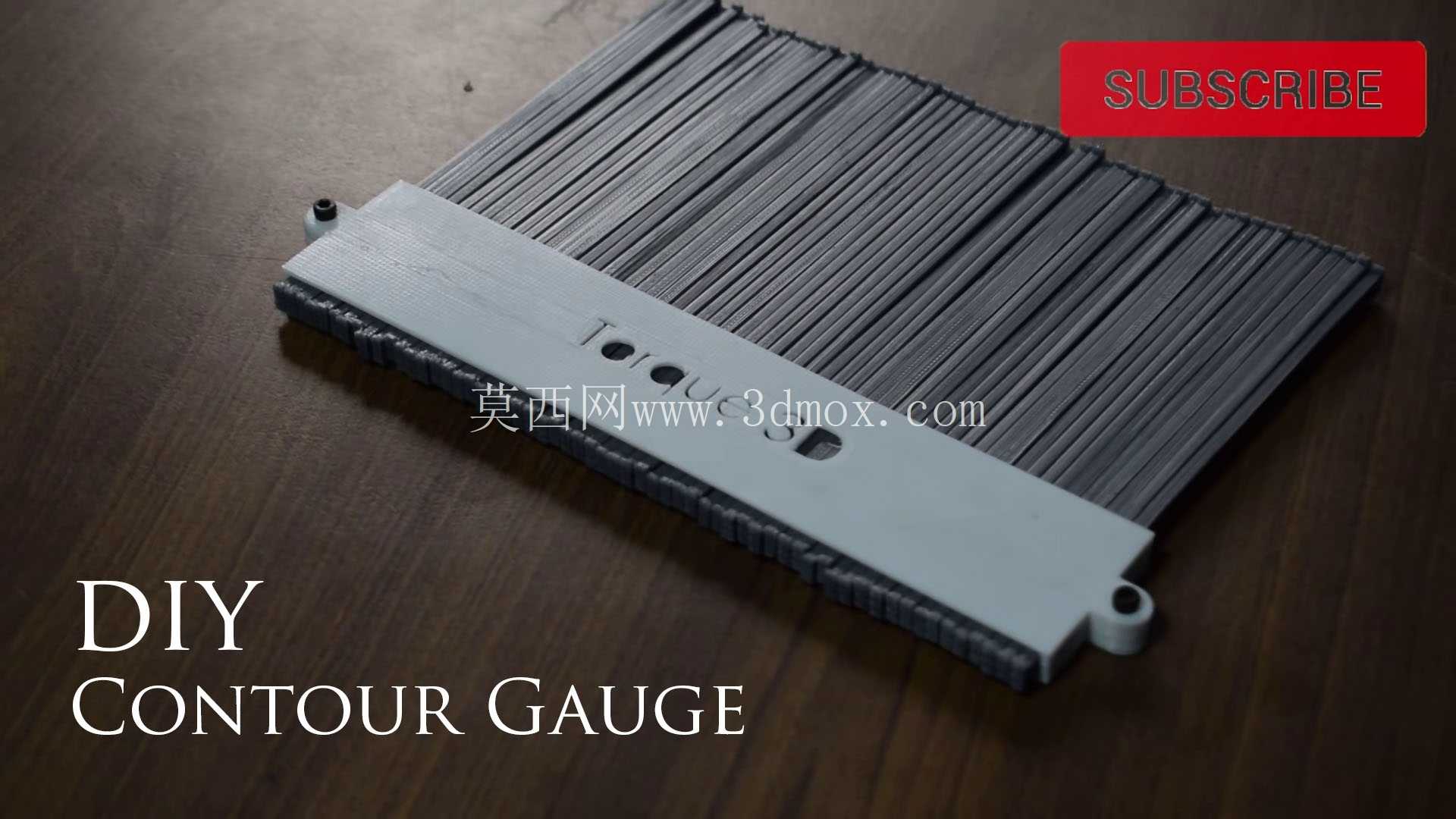

从结构设计逻辑来看，这款轮廓规采用密集并排的滑移测杆结构，所有测杆被约束在两端带安装挂孔的硬质框架内，每根测杆都可以独立沿垂直于框架基准面的方向自由滑移，没有额外的锁止结构，靠测杆与框架安装槽之间的微小阻尼保持滑移后的位置，当把轮廓规的测杆端面垂直压向被测工件表面时，接触到工件轮廓的测杆会被推回对应深度，未接触的测杆保持原有伸出长度，所有测杆的端面组合起来就能1:1复刻出被测面的完整截面轮廓，不需要复杂的读数换算，直接把轮廓规贴合到待加工的毛坯、板材或者需要裁切的材料上，就能沿着测杆形成的轮廓线直接划线加工，省去了反复测量、换算坐标、绘制轮廓的步骤。

设计时针对不同使用场景的精度需求做了可调整的结构预留，测杆的宽度直接决定了轮廓复刻的分辨率，测杆越窄，能还原的轮廓细节越丰富，针对精细的小尺寸异形件测量，可以更换更窄的测杆组来提升取形精度，针对大尺寸的装修、钣金粗取形场景，可以选用更宽的测杆来降低整体结构重量，同时减少测杆卡滞的概率。框架两端的挂孔是安装边界的核心设计，既可以在闲置时穿绳挂在工具架上节省存放空间，也可以在测量长尺寸轮廓时，通过挂孔穿装定位销，把多个同规格的轮廓规拼接成更长的测量段，满足大尺寸工件的取形需求，不需要额外定制加长款的专用工具。

从实际使用的场景来看，这款轮廓规覆盖了多类一线作业需求：在五金加工场景里，可以用来复刻不规则的钣金折弯件截面、铸件的毛坯轮廓，方便后续做二次加工的划线定位；在装修施工场景里，可以用来拟合墙面与管线、瓷砖与阴阳角的不规则接缝，直接把轮廓复刻到待裁切的瓷砖、地板、装饰条上，一次裁切就能完成贴合，减少反复修边的工作量；在3D打印手板修复、手工DIY制作场景里，可以用来复刻不规则的曲面外形，辅助做外形的匹配修型，不需要依赖三维扫描设备就能完成小尺寸异形轮廓的快速取形。

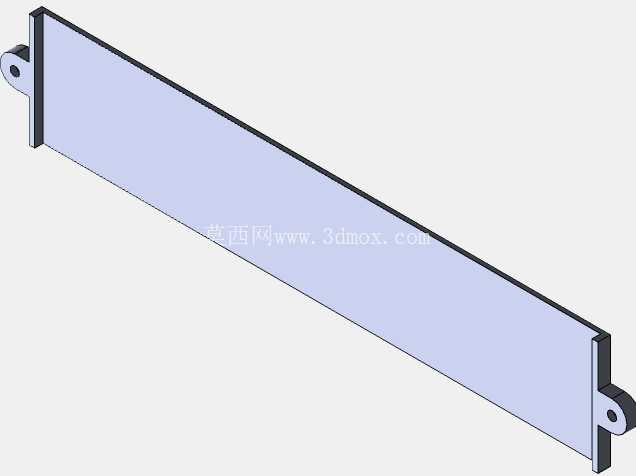

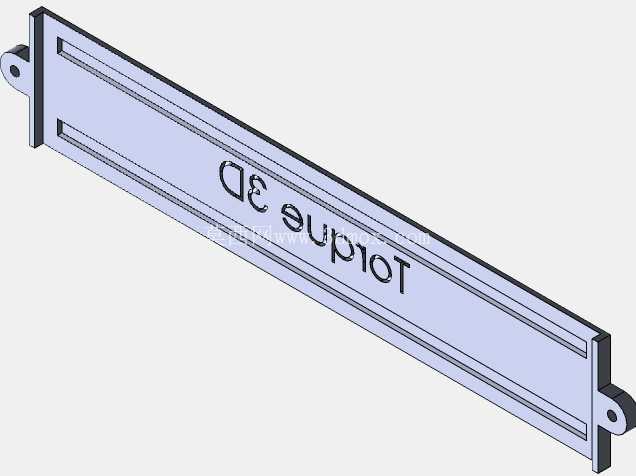

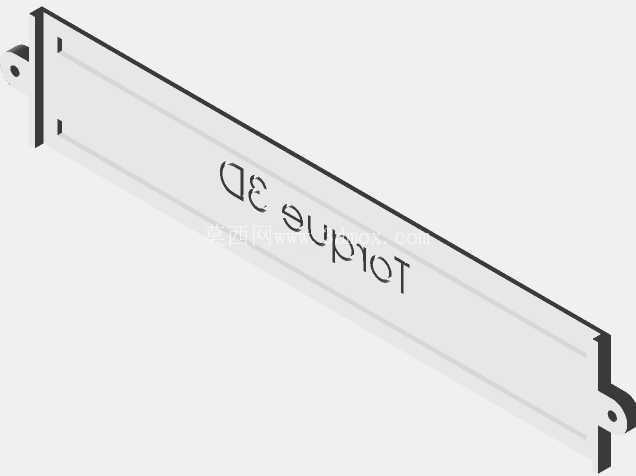

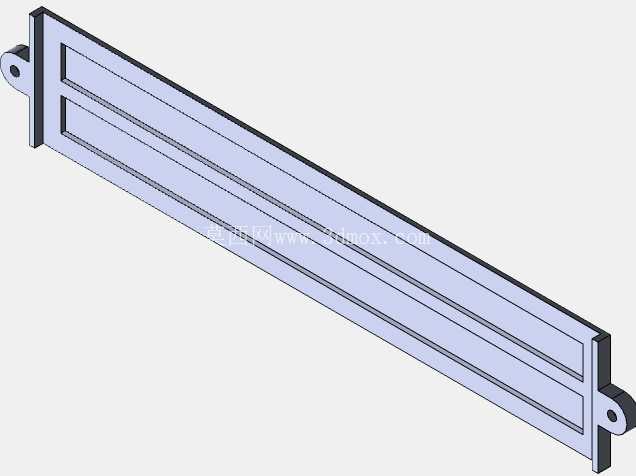

结构细节上，框架采用平直的硬质结构作为测量基准面，使用时只要保证基准面与被测轮廓的安装基准面贴合，就能保证取形的轮廓不存在基准偏差，测杆的端面做了平端处理，不会划伤被测工件的表面，也不会因为测杆端面卡进工件表面的微小凹痕导致取形失真。测杆与框架的配合间隙经过反复调整，间隙过大会导致测杆歪斜，取形时出现轮廓偏差，间隙过小会导致测杆滑移卡滞，压合时不能顺畅回弹，无法准确还原轮廓深度，最终的配合精度既能保证测杆自由滑移，又不会出现横向的晃动歪斜，保证取形的轮廓精度满足常规作业需求。

不同于带锁止、带数显的复杂轮廓规，这款简化结构的轮廓规没有多余的功能部件，整体结构简单可靠，没有易损的电子元件，哪怕在车间多尘、潮湿的作业环境里也能正常使用，不会因为进尘、受潮出现功能失效，日常维护只需要定期清理测杆缝隙里的碎屑，不需要做额外的校准保养，使用门槛极低，哪怕是没有经过专业测量培训的作业人员，也能快速上手完成异形轮廓的取形工作，大幅降低异形轮廓测量的操作难度。
