剖分式立式带座轴承安装固定结构

做传动系统结构设计时，轴系的径向支撑选型永远是绕不开的核心环节，这款剖分式立式轴承座的结构，刚好适配多数中低速重载传动场景的安装需求。日常在输送线辊筒支撑、小型减速机输入输出轴定位、农用机械传动副固定、轻工设备传动轴架设这类场景里，经常会遇到整轴装配后轴承拆装不便的问题，传统整体式轴承座需要将轴端的联轴器、带轮甚至齿轮全部拆卸后才能完成轴承更换，维护时的停机拆装工作量极大，而这种上下剖分的结构设计，只需要松开顶部的两组锁紧螺栓，移除上盖即可直接更换轴承内圈与滚动体组件，不需要拆解轴端的传动连接件，能大幅缩短设备维护的停机时间。

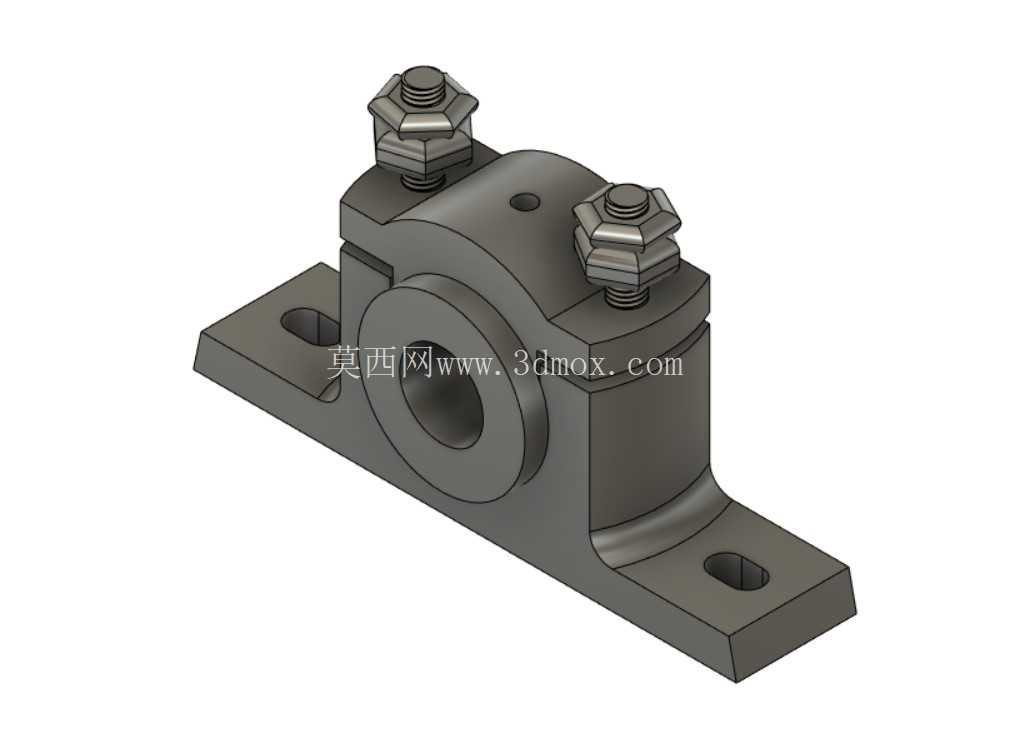

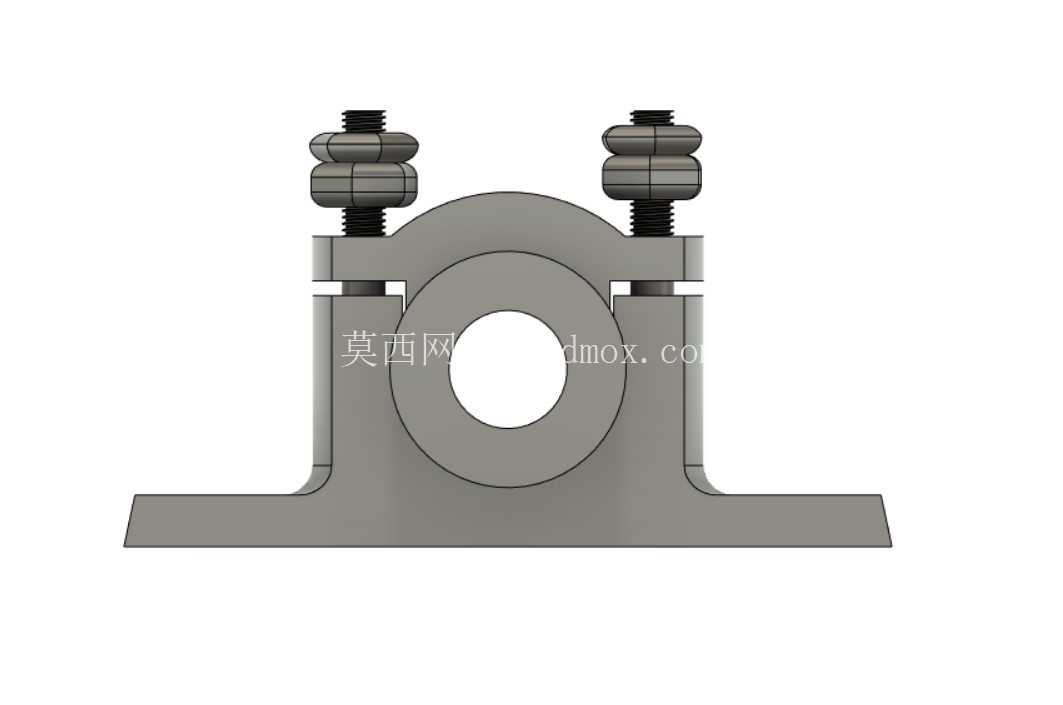

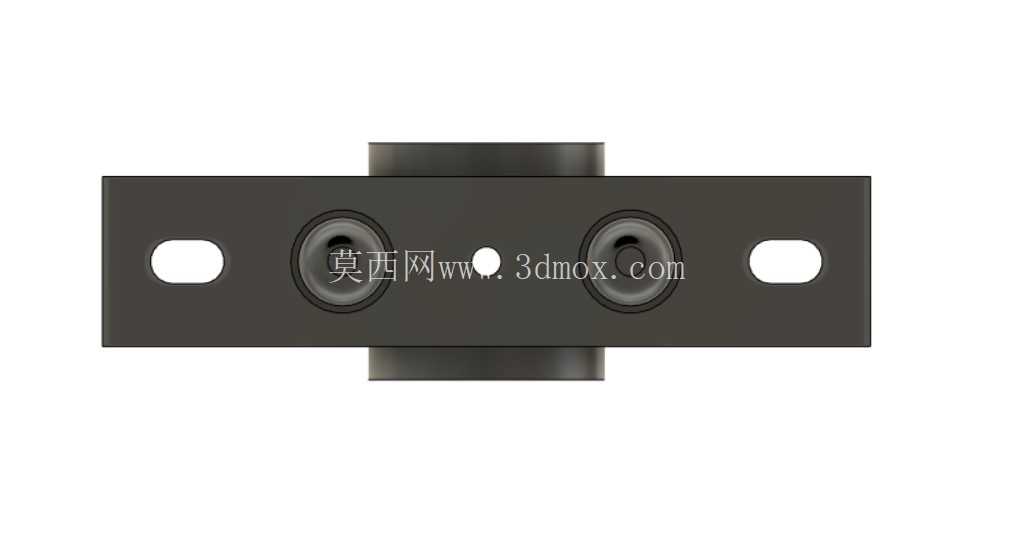

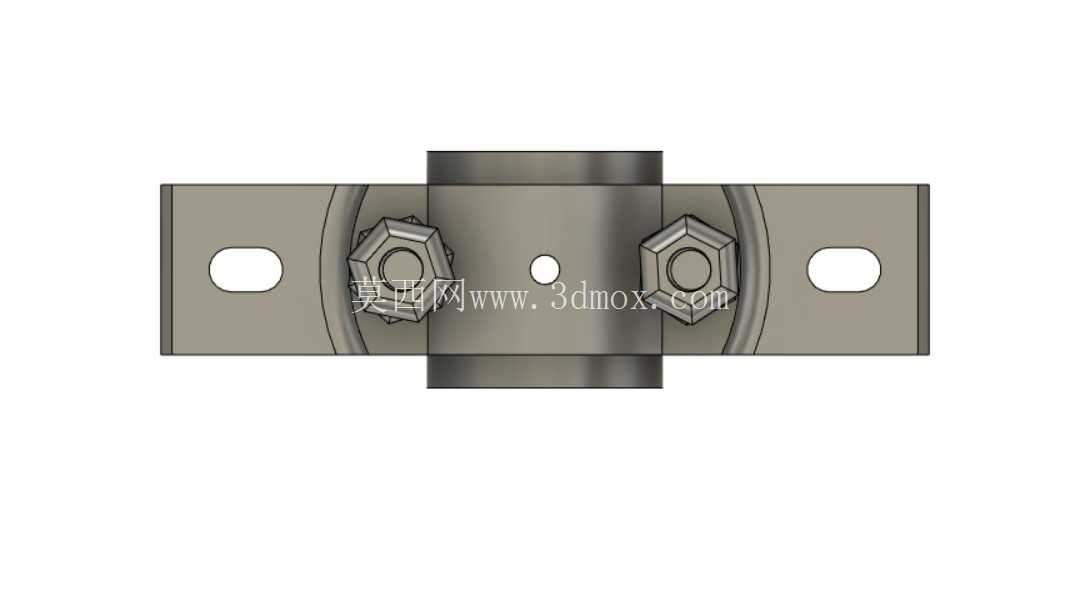

从结构功能来看，底座采用一体化铸造成型的带安装耳结构，两个安装耳上预留了长圆形的螺栓过孔，这类长孔设计并非加工误差导致，而是特意预留的安装调整余量：现场安装时如果机架上的固定螺栓孔位存在小范围的位置偏差，不需要重新扩孔或者补焊机架，直接通过长孔调整轴承座的横向位置，就能保证轴承内孔与轴的同轴度，避免出现别劲导致的轴承早期磨损。底座与上盖的结合面采用精加工平面配合，没有额外的密封垫片，依靠两个六角头螺栓的预紧力实现上下座的紧密贴合，结合面处刚好对齐轴承外圈的中分位置，保证轴承外圈被上下座完全包覆，不会出现径向窜动的间隙。顶部的两个螺栓采用厚六角螺母配合防松垫圈的结构，适配设备运行时存在振动的工况，避免长期运行后螺栓松动导致上盖移位，引发轴承跑外圈的故障。

设计这类轴承座结构时，首先要确认适配轴承的外圈直径与宽度，轴承座内孔的公差需要选用H7级过渡配合，既保证轴承外圈装入后不会出现周向转动，又不会因为过盈量太大导致装配时压裂铸铁座体。上下座的结合面需要在合模后一次性完成内孔的精加工，不能分件加工后再拼接，否则会出现内孔圆度超差，轴承装入后滚动体受力不均的问题。底座的安装面需要做铣平加工，保证安装后轴承座的轴线与安装基准面平行，避免轴系出现倾斜导致的附加径向力。两个安装螺栓的中心距需要根据常用的机架型材规格做匹配，比如适配100mm宽度的槽钢机架时，安装孔中心距设置为82mm，刚好可以直接固定在槽钢翼缘上，不需要额外加装过渡连接板。

从安装边界尺寸来看，这类轴承座的总高度需要匹配轴系的中心高要求，比如适配30mm内径的轴承时，底座底面到轴承内孔中心的高度通常设置为55mm，底座总长度控制在160mm左右，安装耳的宽度设置为45mm，预留的长孔宽度为11mm，适配M10的固定螺栓，顶部的两个锁紧螺栓选用M12规格，预紧扭矩控制在45N·m即可，既保证上下座的夹紧力足够，又不会因为预紧力过大导致铸铁座体出现应力开裂。轴承座的两侧端面没有额外的密封槽设计，适配开式使用场景，如果需要在粉尘较多的工况下使用，可以在上盖与底座的结合面外侧加装毡圈密封槽，避免粉尘进入轴承内部加速磨损。

实际选型使用时需要注意，这类立式剖分轴承座仅能承受径向载荷与小部分的轴向载荷，如果轴系存在较大的轴向冲击力，需要额外搭配止推轴承或者轴向定位挡圈使用，不能单独依靠轴承座的端盖承受轴向力，否则会导致上盖螺栓受剪断裂。安装时需要先将轴承内圈加热装配到轴上，再将轴承外圈放入底座的内孔槽中，扣合上盖后按照对角顺序逐步拧紧顶部的两个螺栓，不要一次性将单侧螺栓拧到额定扭矩，避免上下盖结合面出现间隙，导致轴承内孔变形。
