三爪式轴承拔卸拆卸工具结构

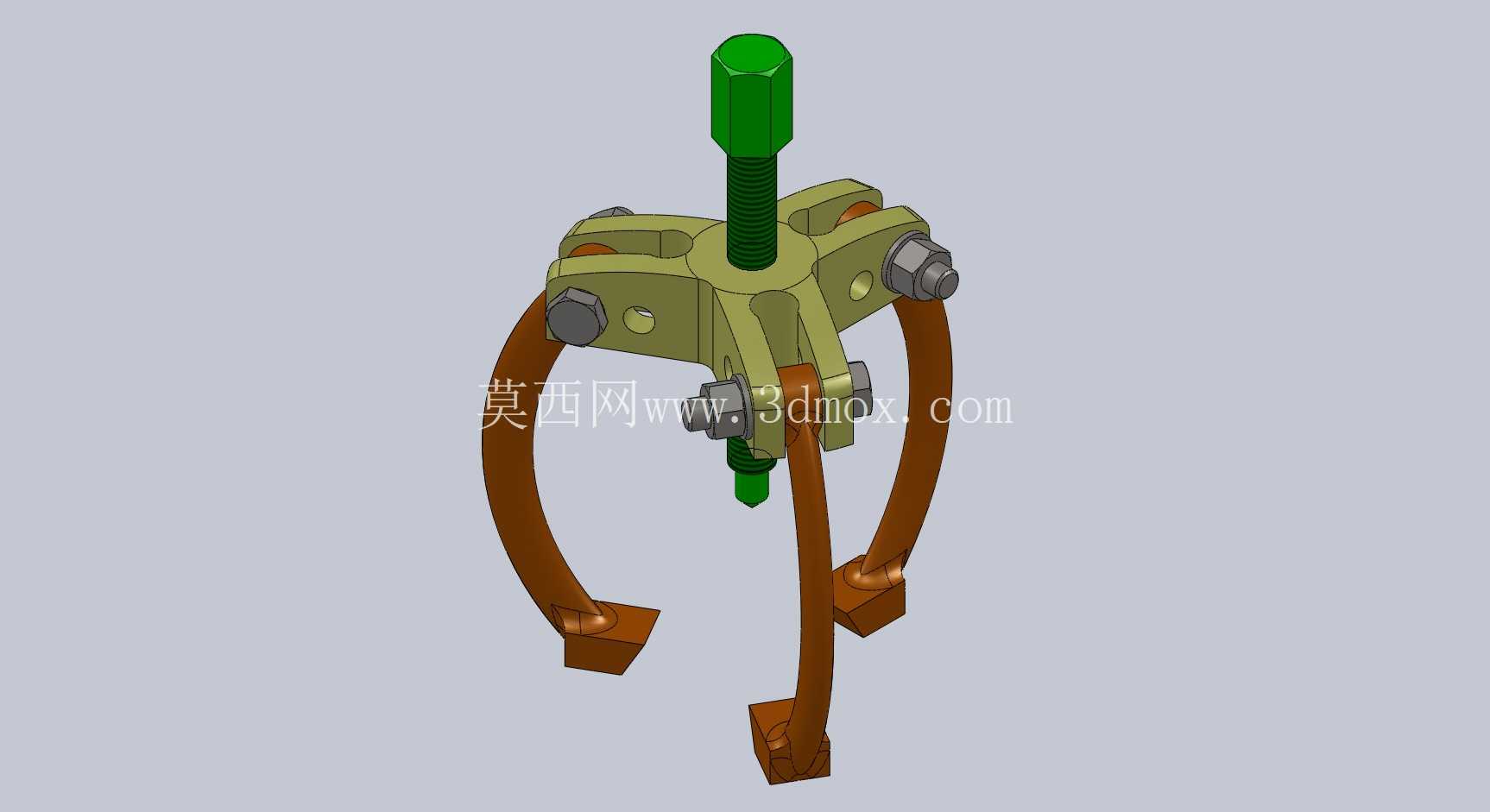

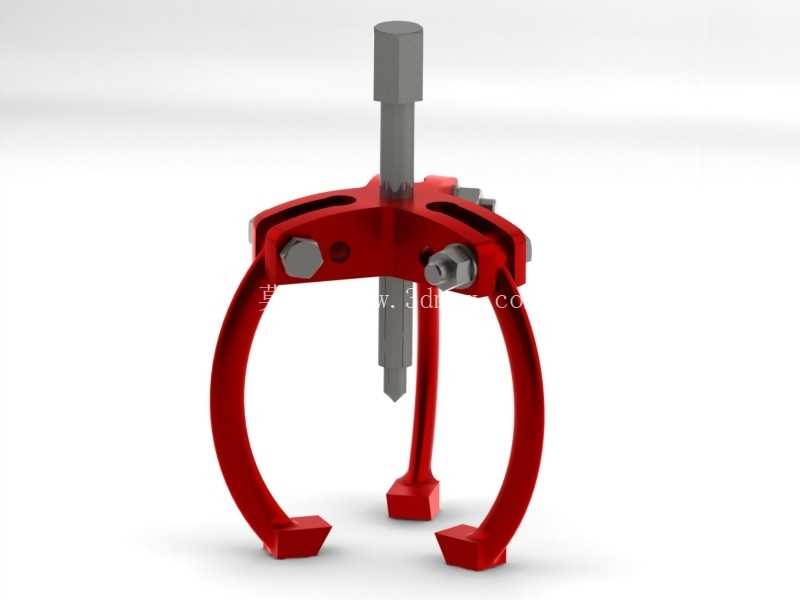

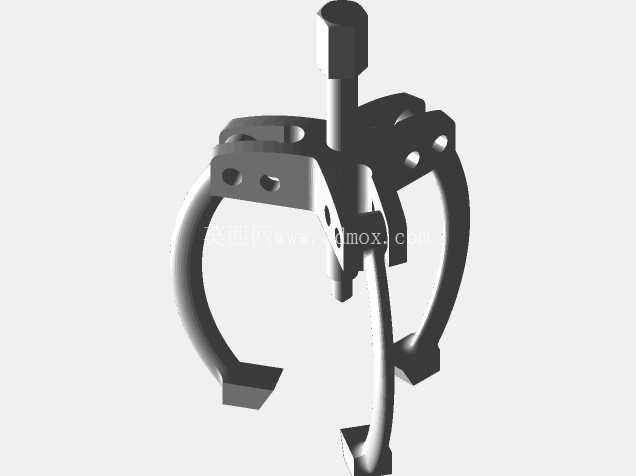

　　在设备运维、机械装配的现场场景里，过盈配合零部件的拆卸一直是一线维修人员绕不开的作业环节，比如电机端盖内的深沟球轴承、传动轴上的皮带轮、齿轮箱输出端的联轴器，这类零件装配时依靠过盈量传递扭矩，拆卸时如果采用撬棍撬动、锤击的方式，很容易造成配合面拉伤、轴承滚道变形、轴端螺纹损伤，甚至直接导致零件报废，三爪式拔卸工具就是针对这类作业需求设计的专用工装。从结构设计逻辑来看，这套工具采用中心顶杆配合三爪联动的布局，中心位置的梯形螺纹顶杆是核心施力部件，梯形螺纹的牙型强度高，传动过程中自锁性能好，旋转施力时不会因为轴向反作用力出现回退，顶杆端部做了球面硬化处理，作业时顶在轴端中心孔位置，球面结构可以自动适配微小的角度偏差，避免顶杆打滑刮伤轴端中心孔，也能让轴向力始终沿着轴的中心线传递，不会出现偏载掰弯爪钩的情况。

　　三个均匀分布的爪钩通过铰接结构与中心主体架连接，爪钩的弯折角度经过反复校核，钩部的卡位厚度适配多数标准轴承内圈、皮带轮轮缘的卡位尺寸，作业时三个爪钩同时勾住待拆卸零件的受力端面，随着中心顶杆的旋进，三个爪钩会同步带动待拆卸零件沿着轴向平稳移动，不会出现单爪受力导致的零件偏斜卡滞问题。主体架上的锁紧螺栓用来固定爪钩的伸出长度，针对不同直径、不同拆卸深度的零件，可以调整爪钩的伸出量后拧紧锁紧螺栓，避免施力过程中爪钩滑脱，每个铰接点都预留了合理的配合间隙，既保证爪钩可以小幅度摆动适配不同直径的零件，又不会因为间隙过大导致施力时出现晃动。

　　从实际使用的边界条件来看，这套工具的爪钩张开范围覆盖常规小型设备维修中常见的轴承、皮带轮尺寸，整体结构紧凑，不需要额外搭配液压动力源，只需要普通扳手转动顶杆端部的六角头就能完成施力，适合车间现场、户外设备抢修等没有动力源的作业场景。设计过程中重点考虑了受力的均匀性，三个爪钩的铰接点在主体架上呈120度均匀分布，中心顶杆的轴线与三个爪钩的对称中心线完全重合，从力学角度保证三个爪钩的受力差值控制在很小的范围内，避免单爪过载断裂。

　　爪钩部分采用弧形弯臂结构，相比直臂结构拥有更好的弹性变形余量，遇到过盈量稍大的拆卸作业时，弯臂可以储存少量弹性变形能，避免刚性冲击导致的零件崩裂，同时弯臂的弧度避开了轴上的台阶、键槽等凸起结构，不会在拆卸过程中与轴上其他零件发生干涉。顶杆的行程长度经过匹配设计，满足常规小型轴承从轴端拆卸的推出距离需求，不需要中途反复调整爪钩位置就能一次完成拆卸作业。在日常设备维护作业中，这类拔卸工具是维修班组的标配工装，相比两爪式拔卸器，三爪结构的对中性更好，对于圆形零件的拆卸适配性更强，不会因为零件外形圆度误差出现打滑的情况，作业时不需要额外扶持对准，单人就能完成操作，能大幅降低过盈配合零件拆卸的作业难度，减少零件拆卸过程中的损坏率。
