GASCAT JR型12BAR气体压力调节器结构

　　在中小流量燃气管路、实验室气路分配、小型工业气体供给终端这类场景里，入口压力波动带来的下游设备冲击一直是管路设计里需要优先解决的问题，这款12BAR额定压力的JR型气体压力调节器，就是针对这类低压中小流量工况做的直动式调压结构，建模时完全还原了实物的装配逻辑与零件配合关系，能直接用于管路布局的干涉校验、调压特性的原理演示，也能作为同类直动式调压阀设计的参考蓝本。

　　从实际用途来看，这款调节器核心作用是把入口端最高12BAR的不稳定气体压力，稳定维持在下游设定的输出压力区间，避免压力骤升冲坏流量计、燃烧器、精密实验仪器这类对压力波动敏感的下游器件，同时在下游用气量出现小幅波动时，能通过内部结构的自适应动作快速补偿开度，保证输出压力的偏差控制在允许范围内，不需要额外加装电控反馈元件，纯机械结构的可靠性更高，适合在无供电、防爆要求高的燃气、惰性气体输送场景使用。

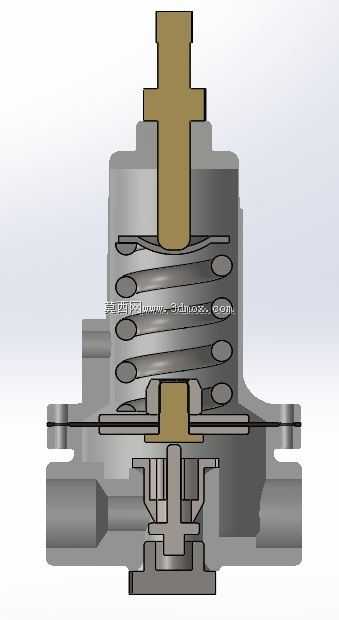

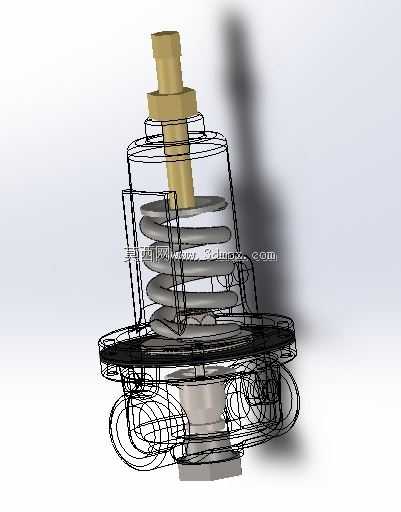

　　拆解其功能特性来看，结构采用下进上出的轴向直通布局，介质从下部侧向入口进入阀体腔室后，首先作用在阀瓣下方的承压面上，向上的介质推力与上部调压弹簧的向下预紧力形成动态平衡：当下游压力低于设定值时，弹簧预紧力大于介质向上推力，阀瓣被推向下游侧打开节流口，高压介质经节流口降压后进入下游腔室；当下游压力达到设定值时，介质推力克服弹簧预紧力推动阀芯上移，关小节流口的通流面积，减少介质流入量，以此实现压力的动态稳定。建模时对弹簧的有效圈数、丝径、中径都做了1:1还原，阀瓣处的密封结构、阀体上下腔的密封槽位置都完全匹配实物装配要求，能清晰看到内部的力传递路径，没有做简化省略，方便使用者理解直动式调压阀的工作逻辑。

　　设计思路上，这款调节器走的是紧凑化直动式路线，没有加装先导控制结构，整体零件数量少，拆装维护不需要专用工具，上部的调压杆直接与弹簧座接触，通过顶部的调节螺栓旋转就能改变弹簧预紧量，实现输出压力的设定调整，结构简单的同时故障率更低，适合民用燃气、小型工业用气这类对成本敏感、维护条件有限的场景。阀体的流道做了圆弧过渡处理，避免直角流道带来的压损过大与气流啸叫问题，阀瓣采用软密封材质，在低压工况下的密封性能比硬密封结构更可靠，关闭状态下的内泄漏量能满足燃气类介质的严苛密封要求。

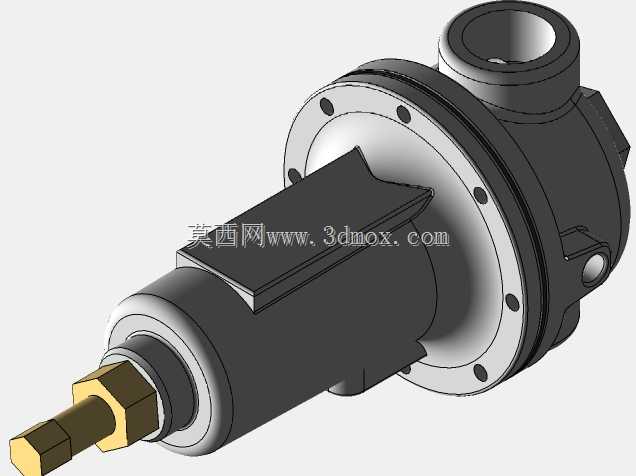

　　从安装边界与外形尺寸来看，这款调节器的接口为DN25规格，适配常规的中小通径管路连接，阀体下部的两个侧向接口同轴度在建模时做了严格约束，安装时不需要额外调整管路角度就能直接对接，整体轴向高度控制在紧凑范围内，上部的调节端预留了足够的扳手操作空间，安装后不会出现调节螺栓被周围管路遮挡无法操作的问题。阀体的安装固定位在下部接口的法兰/螺纹连接处，不需要额外加装安装支架，直接串接在管路上就能完成固定，整体重量较轻，不会对薄壁管路带来额外的承重负担，建模时所有配合面的公差都按常规机械装配要求做了预留，导出工程图后就能直接用于零件加工的尺寸参考，相邻零件的配合间隙、运动件的行程空间都做了校验，不存在运动干涉问题，弹簧在全行程压缩过程中不会与弹簧腔内壁发生摩擦，阀瓣的升降行程完全覆盖节流口的全开与全关位置，能保证调压功能的正常实现。

　　对于做气路设计、阀类产品研发的工程师来说，这个模型的结构细节足够支撑原理验证、装配模拟的需求，不需要再重新测绘实物就能掌握这类直动式气体压力调节器的核心结构逻辑，在做同类产品改型、管路系统布局时能直接调用参考，减少前期测绘建模的重复工作量。
