带锁紧组件偏心调节螺栓结构设计

在工装夹具定位、压铸模具顶出机构微调、小型自动化设备工位校准这类需要小范围线性位移调整的场景里，这类带锁紧组件的偏心端头调节螺栓是很常见的连接件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，要么把调节端做成普通六角头导致调节时需要额外配合扳手卡位，要么漏做锁紧限位结构，导致设备运行一段时间后螺栓受振动移位，直接影响工位定位精度。

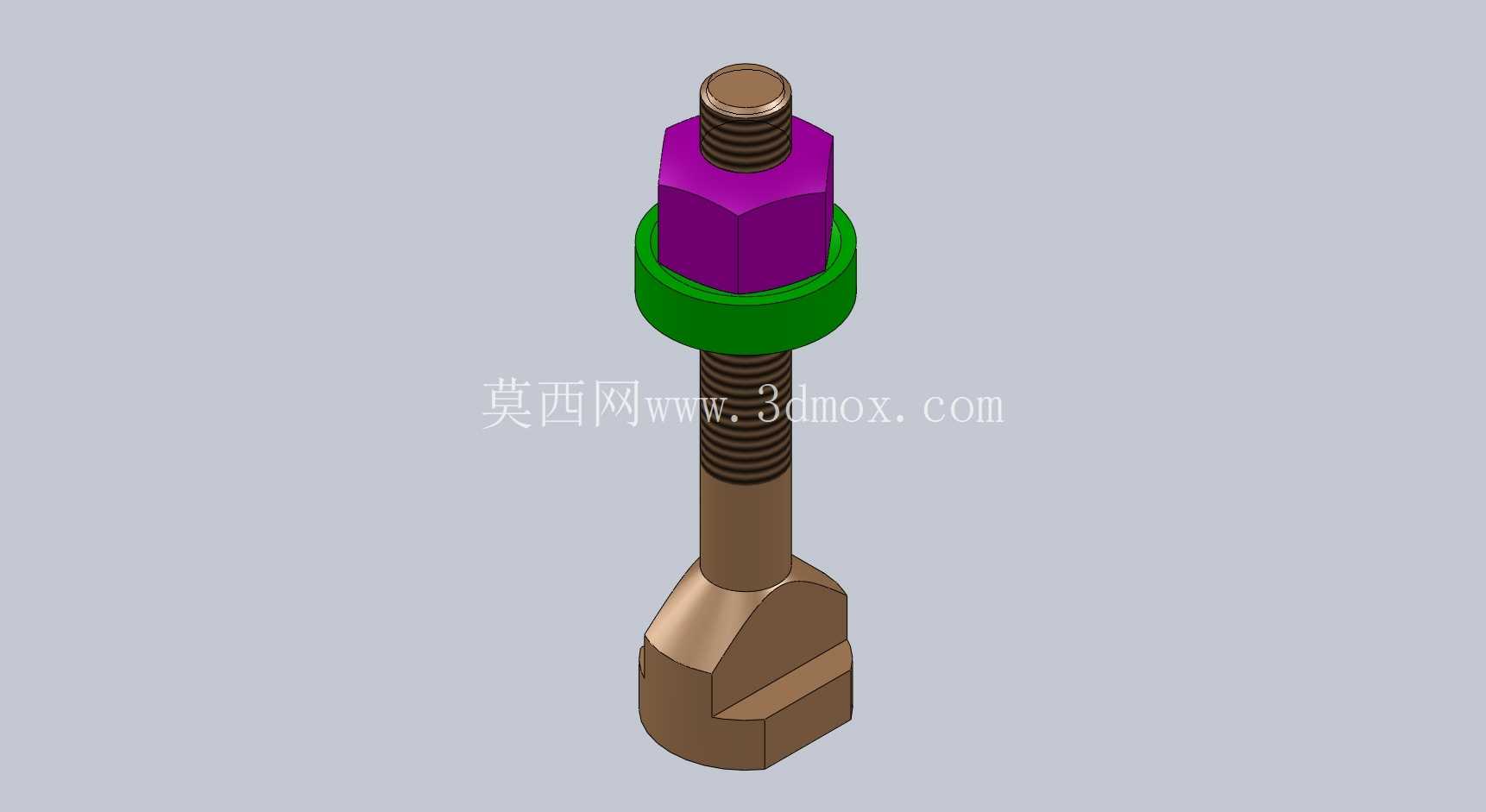

从结构功能上拆解来看，这个零件分为几个功能段：最下端的偏心扁头是直接作用于被调节部件的接触端，偏心量的设计直接决定了单圈旋转对应的线性调节行程，做这类设计的时候不能盲目选大偏心量，偏心量过大会导致接触端与被调节件的接触面积骤减，长期受交变载荷容易出现接触点压溃，一般工装类应用里偏心量控制在1.5-3mm区间就能覆盖大部分微调需求，同时保证接触端面有足够的承压面积。往上是光杆过渡段，这个段的直径要比螺纹小径大0.2-0.5mm，一方面是装配时能起到导向作用，避免螺纹段直接刮蹭安装孔壁造成螺纹损伤，另一方面光杆段与安装孔的配合公差选H8/g7的间隙配合，既能保证螺栓转动顺畅，又不会因为间隙过大导致调节时出现径向窜动。

再往上的螺纹段是实现位移调节的核心结构，一般选细牙螺纹，相比粗牙螺纹，细牙螺纹的螺距更小，单圈旋转的进给量更低，调节精度更高，而且细牙螺纹的自锁性能更好，适合这类需要频繁微调、承受一定振动载荷的场景。螺纹段上方的绿色环形件是止推垫片，很多新手设计的时候会直接把螺母压在安装基体表面，这样旋转螺母锁紧的时候，螺母端面与基体之间的滑动摩擦力会带动螺栓跟转，直接打乱已经调好的位置，加了这个止推垫片之后，垫片上下两个端面的粗糙度要做差异化处理，贴合安装基体的一面做细磨砂面增大静摩擦，贴合螺母的一面做抛光处理降低摩擦系数，锁紧螺母的时候垫片保持不动，只有螺母相对垫片转动，就不会带动螺栓移位，这个细节在实际装配里能省很多反复校准的时间。

紫色的六角锁紧螺母是位置锁定的核心，螺母的对边尺寸要比同规格标准螺母小1-2个规格，因为这类调节螺栓的安装空间一般都比较紧凑，太大的螺母会导致周边扳手空间不足，螺母端面要做轻微的倒角处理，避免锁紧时应力集中在垫片内圈造成垫片变形。最顶端的螺纹段是预留的外接锁止结构安装位，部分对防松要求高的场景，可以在这个位置再加一个薄型锁紧螺母做双螺母锁止，或者加装开口销防止螺母松脱，设计的时候要预留足够的螺纹长度，保证锁紧后顶端至少露出2-3个螺距，方便后续加装防松零件。

从安装边界来看，设计这类螺栓的时候要提前核算安装空间的轴向尺寸：螺栓总长度要保证调节到最大行程位置时，下端偏心头不会完全脱出被调节件的接触槽，调节到最小行程位置时，顶端的螺纹段不会碰撞到上方的其他结构件；径向尺寸方面，偏心头旋转时的最大回转半径要提前做干涉检查，很多人设计的时候只算螺栓杆的直径，忽略偏心头旋转时扫过的区域，实际装配的时候才发现偏心头会刮蹭到周边的安装座，导致调节行程不足。另外偏心头的扁位方向要做标记，一般会在螺栓顶端的端面打一个小的冲点标记，对应偏心的方向，现场调试的时候不用蹲下去看下端的接触位置，看顶端的标记就能知道当前偏心的朝向，大幅提升调试效率。

在材质选择上，这类调节螺栓一般选45号钢做调质处理，硬度控制在HB220-250之间，既有足够的强度承受调节时的挤压力，又不会因为太硬导致加工难度上升，表面做发黑处理就能满足普通车间环境的防锈需求，如果是用在有腐蚀性的压铸车间周边，也可以换用304不锈钢材质，但要注意不锈钢螺纹的咬合问题，装配时要涂抹少量二硫化钼润滑脂，避免锁紧时出现螺纹咬死的情况。止推垫片可以选65Mn弹簧钢做淬火处理，保证长期受压不会出现塑性变形，锁紧螺母和螺栓本体用同材质即可，不需要额外做更高的硬度处理，避免螺纹配合时硬度过高导致磨损加快。

很多人做这类零件的三维建模时，容易把螺纹做成全长度的逼真牙型，其实完全没必要，除了需要做有限元受力分析的场景，日常装配用的三维模型里螺纹段做装饰螺纹线即可，既能减少模型的文件大小，又不会影响装配干涉检查的准确性，偏心头的过渡圆角一定要做，不能做成直角过渡，直角位置在热处理的时候容易出现应力集中，长期受载荷会从转角位置开裂，一般R0.5-R1的圆角就能满足强度需求，同时不会影响偏心头与被调节件的接触行程。
