NR12标准安全锁定插销结构设计

　　这款安全锁定插销的设计，核心是适配工业设备安全防护场景的快速锁紧需求，在各类需要频繁开启、关闭的设备防护门、安全护栏、检修口位置，这类插销是实现防护结构快速锁止、防止非授权开启或者设备运行时防护件意外脱开的核心部件。从实际使用场景来看，这类插销常应用在自动化生产线防护围栏、机床安全门、重型设备检修舱门位置，操作人员需要在设备停机检修时快速拔出插销开启防护结构，设备正常运行时插销插入锁止后，能够承受一定的侧向冲击载荷，避免防护结构受振动松脱，触发安全联锁信号，保障作业区域人员安全。

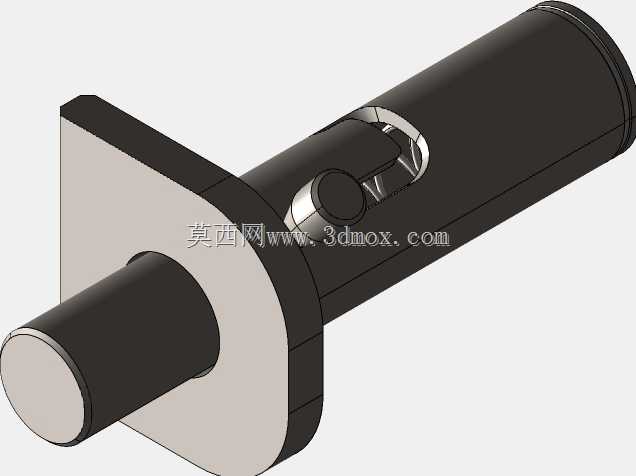

　　从结构设计思路来看，这款插销采用了带法兰安装座的一体式结构，安装法兰为切边方形结构，相比圆形法兰，在安装时能够更好地贴合安装面，防止插销整体受插拔力时发生转动，安装孔位布置在法兰的平直段位置，安装时可以直接通过螺栓将法兰座固定在防护门的固定侧框架上，插销的活动杆部分沿法兰中心的导向孔做轴向滑动，活动杆上集成了弹性锁止珠结构，当插销推入到位后，锁止珠在内部弹簧的作用下弹出，卡入对应配合件的卡槽内，避免插销受设备运行振动自行滑出，需要解锁时，拉动活动杆上的拨扣即可压缩内部弹簧，让锁止珠回缩，顺利拔出插销，整个操作过程不需要额外工具，单手握持即可完成插拔动作，适配现场操作人员快速作业的需求。

　　从外形尺寸与安装边界来看，插销的活动杆主体为圆柱形结构，外露的杆端做了倒角导向处理，在插销与配合孔存在小幅对位偏差时，倒角结构能够引导杆体顺利插入配合孔，降低对位操作的精度要求。法兰安装座的厚度经过针对性设计，既保证了安装座的结构强度，在承受插销插拔的侧向冲击力时不会发生变形，又不会过度占用安装空间，适配厚度在3到8毫米的钣金防护门安装场景。活动杆的滑动行程经过校核，完全拔出时杆体端部不会脱离法兰导向孔，避免长期使用后杆体出现歪斜、卡滞的问题，同时杆体表面做了硬化处理，耐磨性能满足工业场景下频繁插拔的使用需求，长期使用不会因为磨损出现间隙过大、锁止失效的问题。

　　在功能特性上，这款插销的锁止结构做了防松设计，内部弹簧采用耐腐蚀的不锈钢材质，在车间多粉尘、少量切削液飞溅的环境下也不会出现弹簧锈蚀、弹力失效的问题，拨扣的位置设置在杆体靠近法兰的一侧，操作人员插拔时手部不需要靠近配合面的夹缝位置，避免操作时夹手，符合安全防护部件的人机工程要求。插销的整体结构没有突出的尖锐棱角，所有外露边缘都做了倒钝处理，避免人员磕碰受伤。从实际选型适配角度，这款插销的配合孔只需要在活动侧的防护件上加工对应尺寸的圆孔即可，不需要额外加工复杂的锁止槽，降低了配套防护结构的加工难度，安装时只需要保证固定侧法兰座与活动侧配合孔的同轴度在允许偏差范围内，即可顺畅完成插拔动作，对现场安装的精度要求较低，适合各类非标防护结构的快速改造、配套使用。

　　不同于普通的民用插销，这款安全锁定插销的结构强度完全满足工业安全防护的载荷要求，当防护门受到意外冲击时，插销的杆体与法兰座能够承受足够的剪切力，不会出现杆体断裂、锁止失效的问题，同时锁止珠的卡紧力经过调校，既不会因为振动自行松脱，也不会出现解锁时拉力过大、操作费力的问题。在三维建模过程中，这款模型完整还原了内部锁止珠、弹簧的装配关系，结构工程师在做防护结构设计时，可以直接调取模型匹配安装位，校核插销活动行程与周边结构的干涉情况，不需要重新测绘建模，能够有效缩短防护结构的设计周期，同时模型的安装尺寸、配合尺寸都按照实际工业使用场景的常用规格设置，能够直接对应市面上的同类型标准件选型参数，方便设计完成后直接采购对应配件完成装配。
