螺栓式测力传感组件三维结构设计

　　在工业称重、载荷监测、设备预紧力管控的各类场景里，这类螺栓式测力传感组件的应用覆盖范围极广，从起重设备的吊点载荷校验、自动化装配线的拧紧力闭环控制，到大型钢结构的螺栓预紧力长期监测、料仓料位的称重支撑点位，都能见到这类结构的身影。不同于外置式的贴片传感器，这种一体化螺栓式结构直接替代原有连接螺栓的功能，不需要额外设计安装支座，也不会改变原有连接点位的受力路径，能最大程度还原被测位置的真实载荷数值，避免附加结构带来的测量误差。

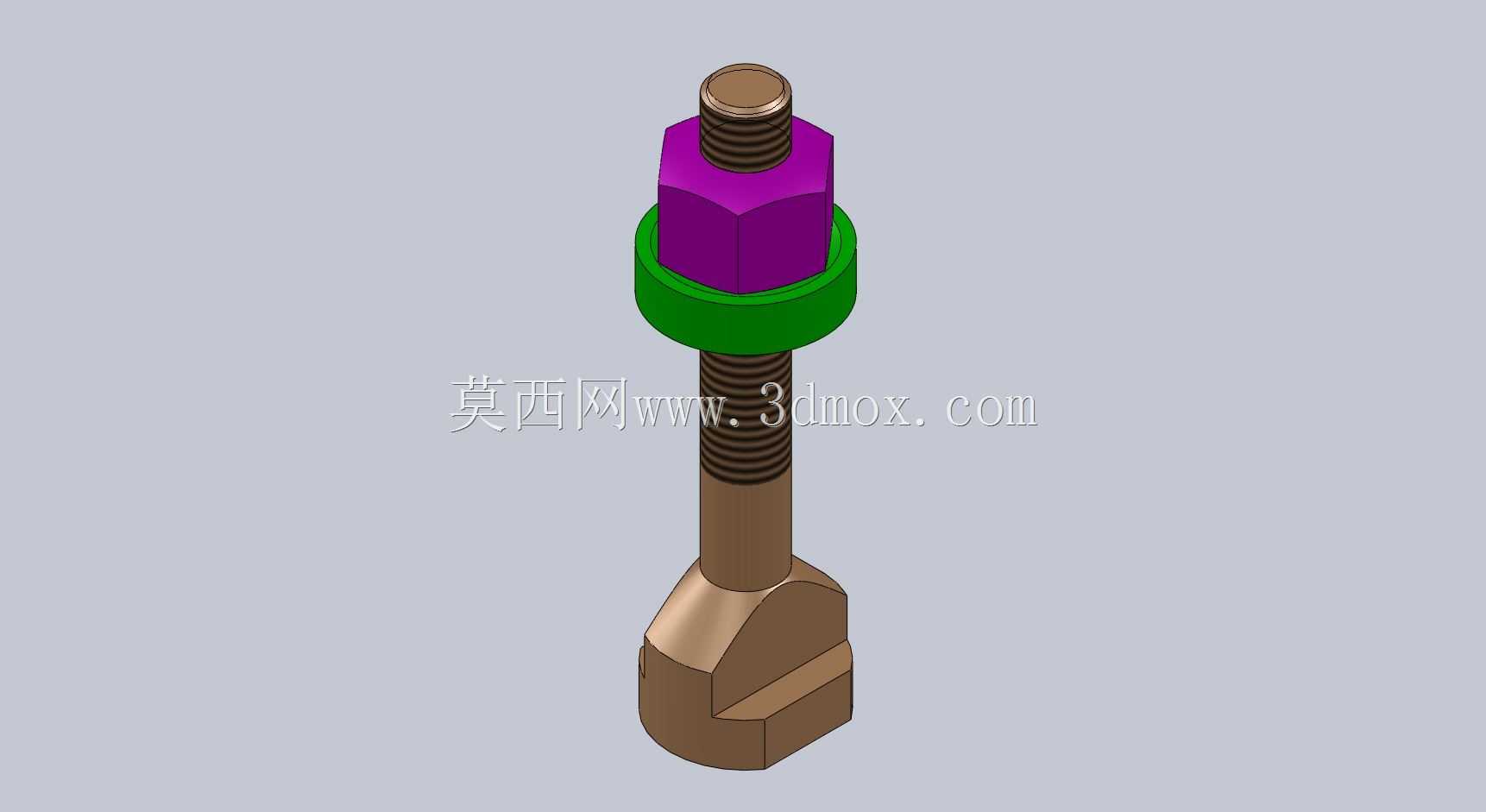

　　从结构设计逻辑来看，整个组件采用同轴串联的布局，最下端的受力端头采用扁方加圆弧过渡的结构，这个端头是直接承接被测载荷的部位，扁方结构主要用于安装时的扭矩固定，避免拧紧螺纹时整个杆体跟转，圆弧过渡则是为了分散应力集中，避免长期受交变载荷时在根部出现疲劳断裂。杆体中段是外螺纹结构，用于穿过被连接件的安装孔，通过上方的锁紧螺母实现预紧固定，螺纹规格选用常规公制粗牙螺纹，适配绝大多数工业场景的通用安装孔位，不需要对原有设备的连接孔做二次扩孔或攻丝改造。

　　螺纹段上方的绿色环形件是传感单元的防护隔套，这个部件采用非金属耐磨材质，一方面是隔离上方锁紧螺母与下方传感芯体，避免螺母拧紧时的扭矩直接作用在传感元件上造成测量零点偏移，另一方面也能阻挡外界的粉尘、切削液、水汽侵入传感芯体的封装位置，提升组件在复杂工业环境下的使用寿命。紫色的六角锁紧螺母采用标准厚螺母结构，相比薄螺母能提供更大的锁紧摩擦力，在长期受振动的工况下不容易出现松退，螺母的对边尺寸符合标准紧固件的公差要求，现场安装时可以直接使用普通开口扳手或套筒操作，不需要配备专用工装。最顶端的小直径外螺纹段是信号线缆的接口固定位，用于安装航插或线缆固定头，把传感单元的输出信号引出到后续的变送仪表上。

　　从安装边界尺寸来看，整个组件的最大外径由下端受力端头和中部防护隔套决定，设计时控制在比配套螺纹大径大12mm左右，能适配最小厚度8mm、最大厚度60mm的被连接件，当被连接件厚度变化时，只需要调整锁紧螺母在螺纹段的拧入深度即可，不需要额外加装垫片调整。杆体的同轴度公差控制在0.02mm以内，避免安装后出现偏载导致的测量值偏差，受力端头的端面平面度公差控制在0.01mm，保证与被测支撑面完全贴合，不会出现点接触或线接触导致的局部应力过载。

　　在功能特性上，这种一体化结构同时具备连接紧固和载荷检测两个核心功能，相比传统的“螺栓+外置传感器”的组合方案，整体安装高度能降低40%以上，在安装空间受限的点位比如设备支脚、模具锁紧点位、小型起重吊点上有明显的适配优势。传感单元封装在杆体内部，采用全灌封处理，抗冲击能力比外置贴片式传感器高一个等级，能承受150%的过载载荷而不出现永久性损坏，适合在有频繁冲击载荷的冲压设备、锻压设备周边使用。设计时也考虑了现场校准的便利性，整个组件的受力线性度在全量程范围内控制在0.5%FS以内，现场安装后不需要做复杂的多点校准，只需要做零点清零就能正常使用，降低了现场运维的技术门槛。

　　实际选型应用时，需要注意被测点位的安装孔直径要比杆体螺纹大径大0.5-1mm，避免孔壁与杆体接触产生附加摩擦力影响测量精度，同时安装面的粗糙度要控制在Ra3.2以上，如果安装面存在焊接飞溅或凸起毛刺，需要打磨平整后再安装组件，避免局部应力集中损坏传感单元。在长期受振动的工况下使用时，可以在锁紧螺母位置加装标准弹簧垫圈，进一步提升防松性能，不会对测量精度产生明显影响。
