适配大众甲壳虫发动机的沙轨底盘车架设计

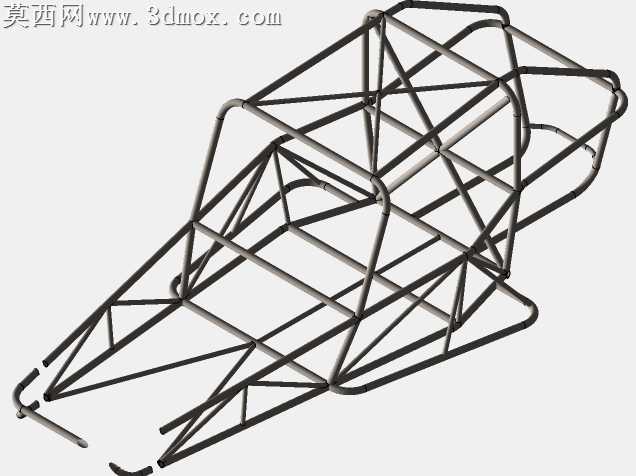

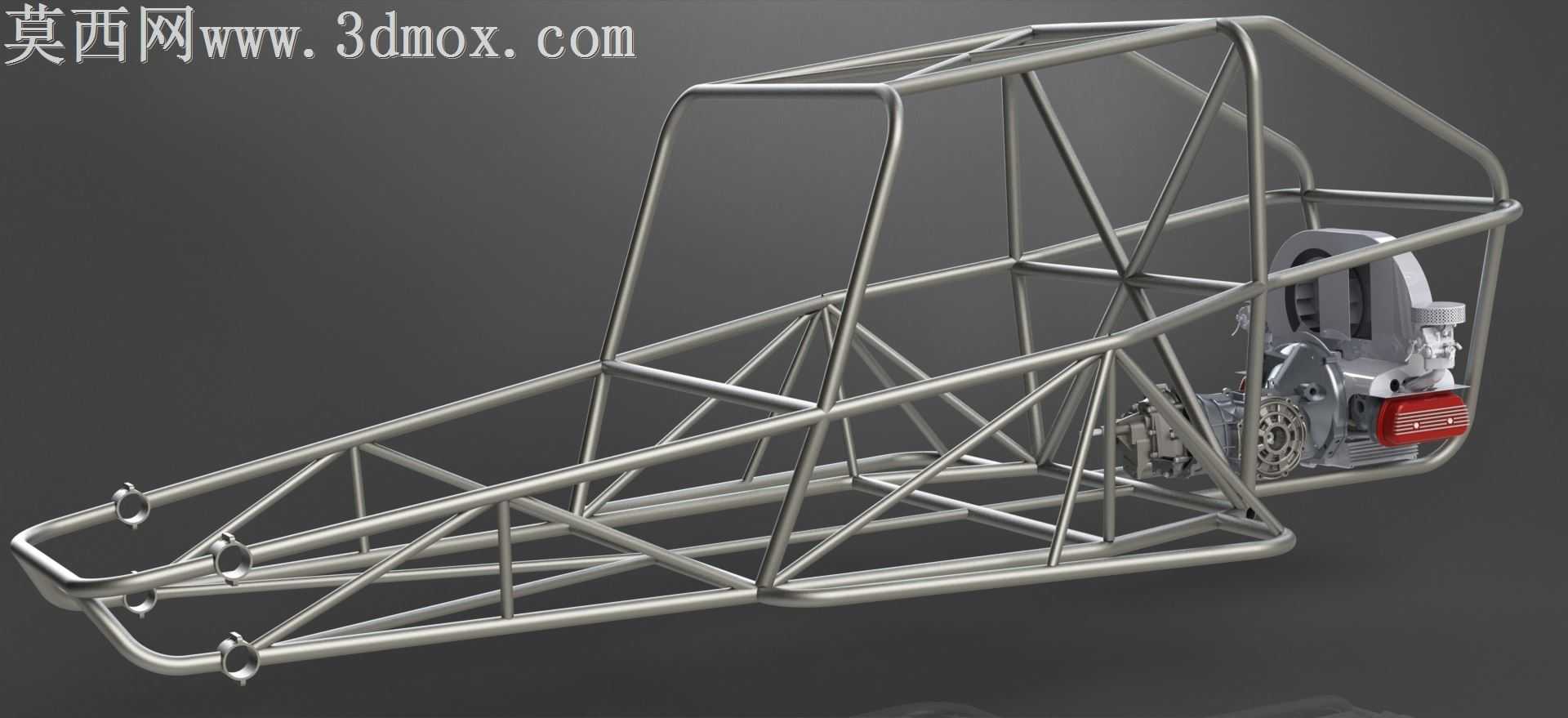

本作品为适配大众甲壳虫发动机与悬架的沙轨底盘三维设计，采用空间管桁架式车架结构作为核心承载主体，建模过程中以SolidWorks为核心工具完成全参数化结构搭建，同步输出STEP、IGES通用格式文件保障跨平台编辑兼容性，配套完成渲染文件用于结构效果展示。建模阶段首先依据沙轨车辆的越野行驶受力特性，完成主纵梁、横向支撑梁、斜向加强筋的空间点位排布，所有管材衔接处均做相贯线精准裁切处理，避免结构干涉同时保障焊接工艺可行性，车架前部预留多组安装吊耳结构，用于匹配前轮转向机构与悬架摆臂的固定点位，后部动力舱区域依据大众甲壳虫发动机的安装尺寸，预留发动机固定支座、传动系统连接位与散热空间，驾驶舱区域按照单人驾驶的人机工程尺寸，搭建防滚笼框架结构，兼顾碰撞防护与轻量化需求。材质设定阶段，车架主体赋予磨砂金属钢管材质，还原铬钼钢管的哑光金属质感与焊接结构的工业质感，发动机部件分别赋予铸铝壳体的粗糙金属质感、散热鳍片的金属光泽、红色塑料护板的哑光塑胶质感，渲染过程中采用三点布光方案，突出管架结构的空间层次感与金属材质的反光特性，清晰展现每一处管材的连接逻辑与结构走向。设计思路上围绕沙地、沙丘等非铺装路面的行驶需求，在保障车架结构抗扭强度的前提下尽可能优化管材排布，去除非必要的冗余结构降低整车自重，斜向支撑梁的排布充分考虑越野工况下的冲击载荷传递路径，将动力总成、悬架传递的冲击力均匀分散到整个车架主体，避免局部应力集中导致的结构变形，所有安装点位均预留足够的装配操作空间，兼顾设计阶段的结构合理性与后续实车制作的装配可行性，整体结构完全匹配沙轨车辆的轻量化、高强度越野使用需求。
