手动车床用车削刀尖定心校准工具

在普通手动车床的日常操作场景中，刀具刀尖与主轴回转中心的高度对齐精度，直接影响车削加工的端面质量、外圆锥度误差以及刀具实际切削角度，尤其在车削台阶轴、端面槽以及小直径精密零件时，刀尖高度偏差超过0.02mm就可能导致扎刀、零件端面残留凸台、刀具后角异常磨损等问题。传统的刀尖高度校准多采用试切端面、垫塞尺比对尾座顶尖高度的方式，不仅操作繁琐，对于新手操作工人而言，反复试切调整往往要耗费十多分钟的准备时间，还容易因为尾座自身的偏移误差导致校准基准失准。这款车削刀尖定心工具正是针对手动车床的对刀痛点设计，核心功能是快速完成刀尖与主轴中心的高度对齐，无需反复试切工件，大幅缩短单件小批量加工时的刀具准备时间。

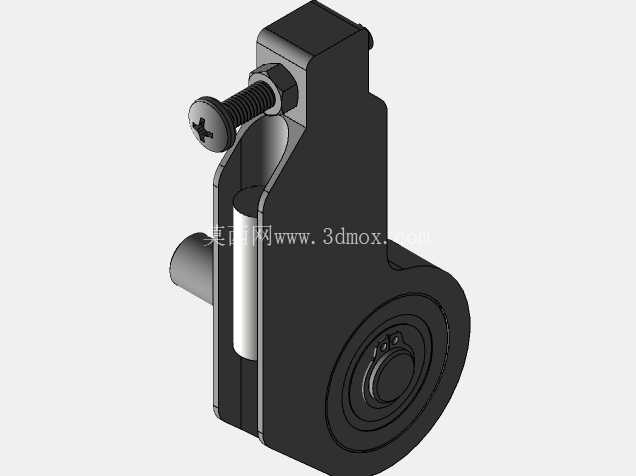

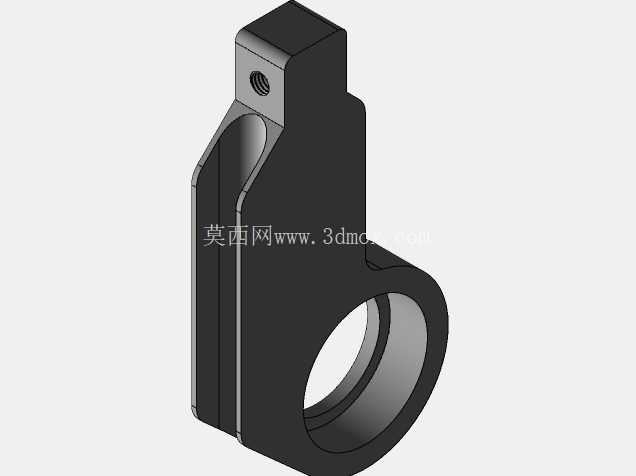

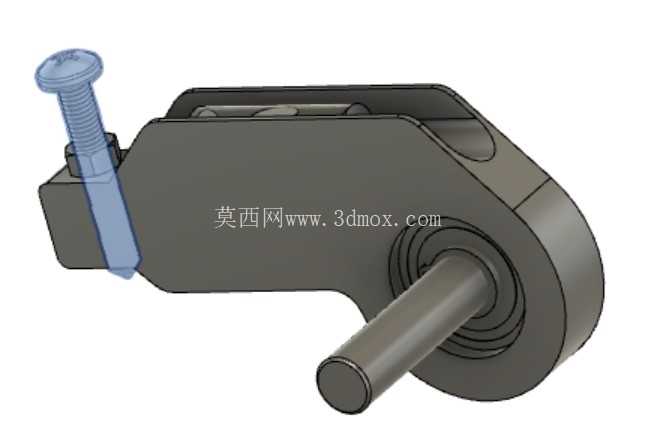

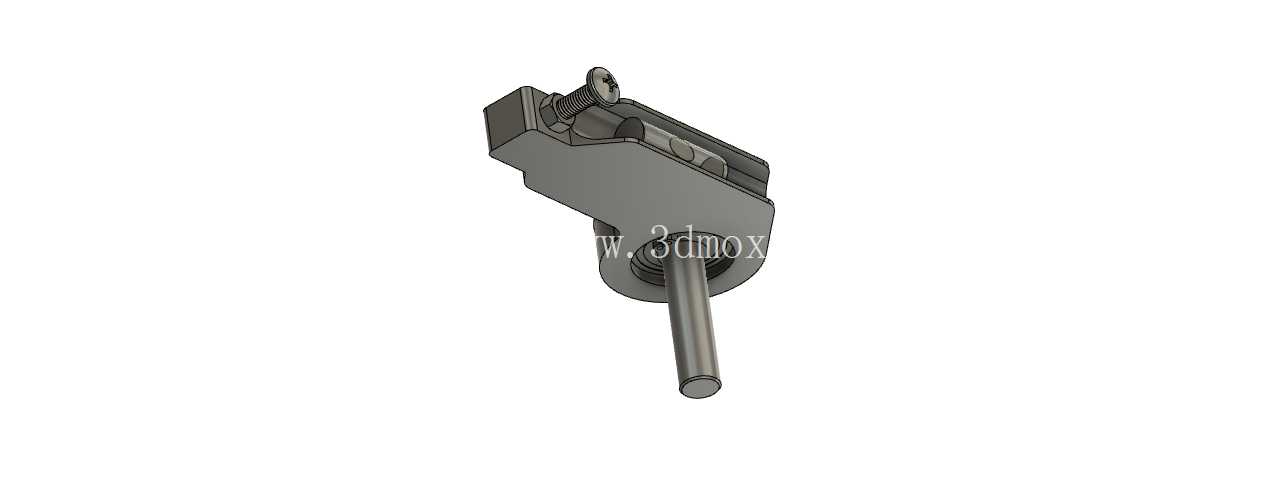

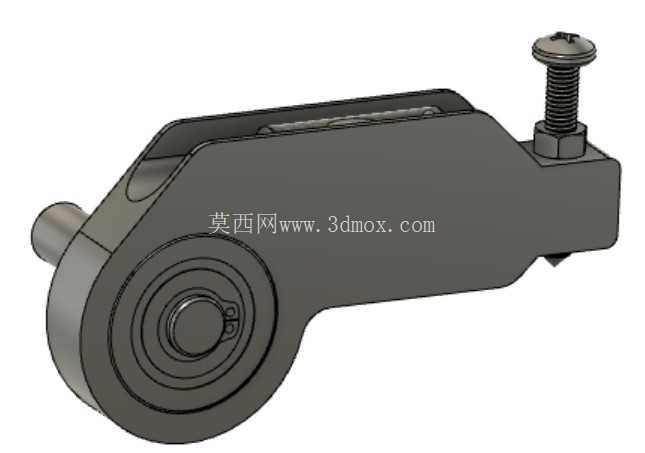

从结构设计逻辑来看，这款工具采用了一体式弯折杠杆主体结构，主体一端设计有直径10mm的标准圆柱定位轴，使用时直接将该轴插入车床三爪卡盘内夹紧，依靠卡盘的自定心特性保证定位轴与主轴回转中心完全同轴，无需额外找正，这一设计直接复用了车床主轴自身的回转基准，从根源上避免了尾座偏移带来的基准误差。主体的另一端设置有可调式顶紧螺钉，螺钉下方配套六角锁紧螺母，调整时松开锁紧螺母旋转螺钉，即可改变螺钉下端面的伸出高度，配合工具内置的水平仪组件，当螺钉下端面与刀尖接触、水平仪气泡处于居中位置时，即代表刀尖高度与主轴中心完全重合，此时拧紧锁紧螺母即可固定调整状态，整个对刀过程可在一分钟内完成。

工具的转动副部位选用6200V型深沟球轴承，轴承安装尺寸为10X30X9mm，轴承与主体安装孔的配合采用0.02mm的压装过盈量，既保证了转动部件的无间隙配合，避免长期使用后出现旷量影响校准精度，又不会因为过盈量过大导致轴承转动卡滞。内置的水平仪组件采用通用线水平仪芯，成本低廉且更换方便，水平仪的安装基面与定位轴的轴线经过严格的位置度校准，保证当定位轴水平装夹在卡盘上时，水平仪的零位恰好对应主轴中心高度位置。

从安装边界与适配范围来看，这款工具的10mm定位轴可适配绝大多数手动车床的三爪卡盘装夹范围，卡盘夹紧时仅需夹持定位轴15mm左右的长度即可保证足够的装夹刚性，不会与卡盘爪发生结构干涉。工具主体的弯折轮廓经过避让设计，调整螺钉的行程范围可覆盖中心高100mm至200mm的普通卧式手动车床，适配市面上绝大多数焊接式车刀、机夹式车刀的刀尖高度校准需求。使用时无需拆卸车床原有部件，也不需要在床身或刀架上安装额外的固定座，用完后直接从卡盘上取下即可，不会占用车床的正常加工空间。

在实际加工应用中，这款工具尤其适合维修车间、工具房内的多品种小批量车削作业，这类场景下往往需要频繁更换不同类型的车刀，每次换刀后都需要重新校准刀尖高度，使用该工具可大幅降低换刀辅助时间，同时避免因为试切对刀产生的废料损耗。对于新手车工而言，这款工具也降低了对刀操作的技术门槛，不需要依靠经验判断刀尖高度差，仅通过水平仪的气泡位置即可完成精准校准，有效减少因为对刀失误导致的刀具崩损、零件报废问题。工具整体采用合金钢材质制作，主体表面经过发黑防锈处理，长期在车间多油污、多切削液的环境下使用也不易锈蚀，转动部位的轴承自带密封结构，可阻挡切削液和铁屑进入轴承内部，日常使用仅需要定期在螺钉螺纹处涂抹少量润滑脂即可，维护成本极低。
