短款R2规格网络摄像头安装固定支架

　　这款网络摄像头支架的设计初衷，是针对狭小安装空间内的监控设备布设需求做的定向优化，区别于常规长悬臂摄像头支架，其核心调整点在于将R2转角段的轴向长度做了压缩处理，适配设备贴装、嵌入式安装等对支架外伸尺寸有严格限制的场景。从实际应用场景来看，这类短款支架多用于室内机柜内部设备状态监控、狭小工位操作记录、紧凑型安防点位布设等场景，这类场景的共性问题是安装面与摄像头布设点的间距小，常规长度的支架会导致摄像头镜头超出预设安装边界，要么出现镜头被周边结构遮挡的问题，要么导致设备整体外凸容易被剐蹭损坏。

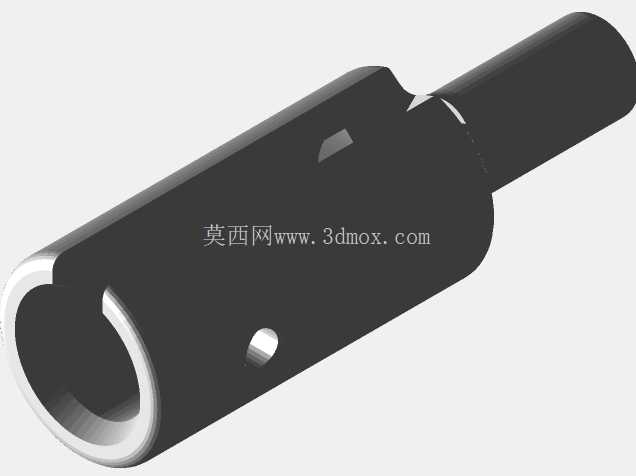

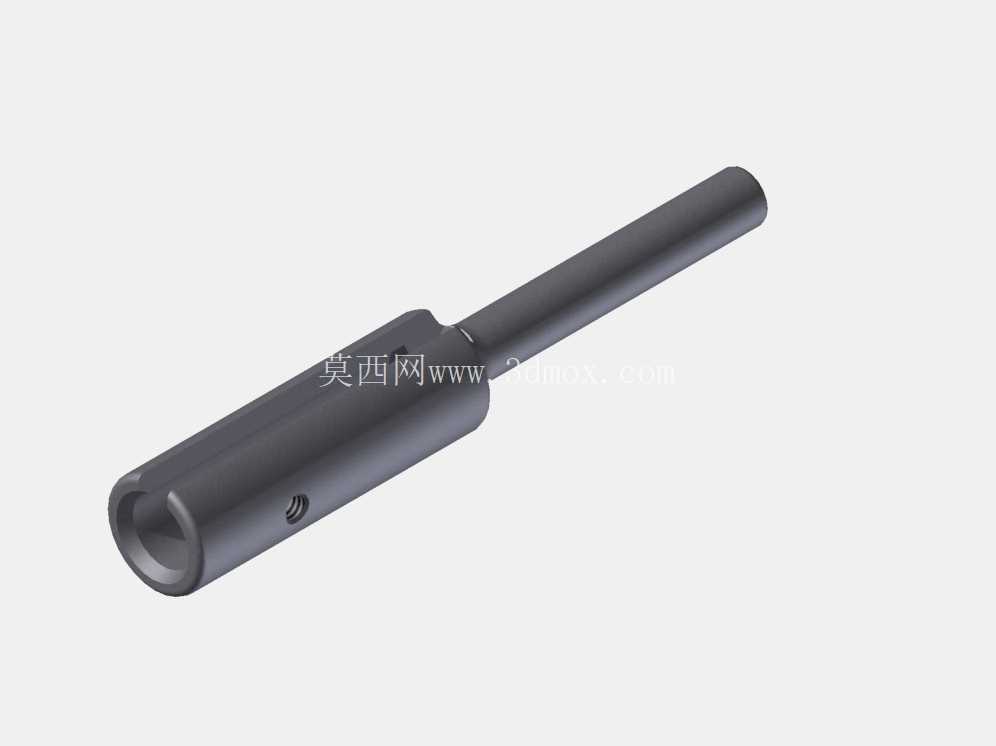

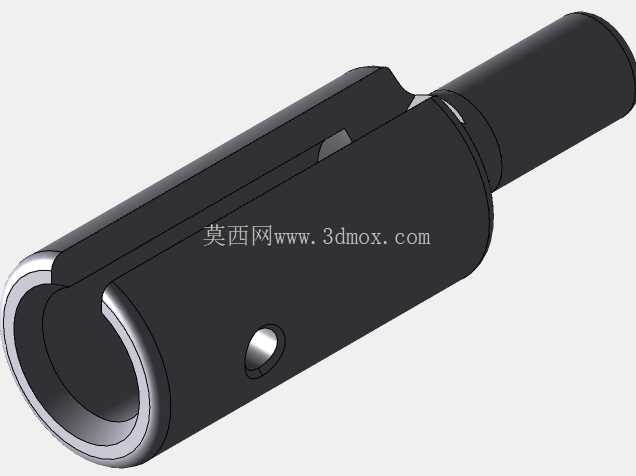

　　从结构功能上拆解，这款支架采用一体化杆套式结构，主体分为两个功能段：一端是带内孔的套筒安装段，筒壁上预留了两个径向的紧定螺钉孔，用于将支架整体固定在预设的安装立杆或者定位轴上，紧定螺钉的固定方式可以在安装时灵活调整支架的周向旋转角度，待摄像头取景角度调整到位后再锁紧紧定螺钉完成固定，不需要额外加工定位销孔，现场安装的调整效率更高；另一端是细长的杆状连接段，杆体末端用于连接摄像头主体，杆体的直径做了等径设计，保证足够结构强度的同时，尽可能缩小杆体本身的直径，减少杆体对摄像头取景视野的遮挡。设计过程中首先考虑的是安装边界的约束，套筒段的内孔直径匹配常规监控安装常用的立杆外径，套筒段的长度控制在保证紧定螺钉锁紧力足够的前提下尽可能缩短，避免套筒段过长导致支架整体重量增加、占用过多安装空间；连接段的长度经过反复校核，既要保证摄像头安装后镜头不会被安装面的周边结构遮挡，又要严格控制外伸长度，满足R2转角段更短的设计要求，避免支架过长带来的抖动问题——毕竟摄像头支架如果外伸过长，即使是微小的振动也会导致监控画面出现抖动模糊，影响画面采集质量。

　　结构强度方面，整个支架采用等强度设计思路，套筒段与连接杆的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中问题，即使在长期承受摄像头重量、偶尔受到外力剐蹭的情况下，衔接位置也不会出现应力断裂的问题。筒壁上的紧定螺钉孔位置做了对称布局，两个紧定螺钉从垂直的两个方向顶紧内部的安装轴，相比单螺钉固定的方式，双螺钉固定可以避免支架绕轴转动的问题，长期使用也不会出现角度偏移。从安装适配性来看，这款支架不需要配套复杂的安装底座，只要现场有对应直径的固定轴或者立杆，就可以直接套入锁紧完成安装，对于后期改造的监控点位来说，不需要对原有安装结构做大规模改动，就能完成摄像头的加装。

　　在细节处理上，连接杆的末端端面做了平整处理，保证摄像头安装后与支架端面完全贴合，避免安装面倾斜导致摄像头取景角度出现偏差；支架整体的外表面没有多余的凸起结构，所有棱角位置都做了小倒角处理，安装过程中不会划伤操作人员，也不会勾挂周边的线缆。实际选型使用时，需要先确认安装点位的固定轴直径与支架套筒内孔匹配，同时核算摄像头整体重量是否在支架的承重范围内，这款支架的承重设计针对常规小型网络摄像头，适合重量在500g以内的摄像头使用，如果是重量更大的工业摄像头，则需要重新校核杆体的抗弯强度。另外在安装角度调整时，建议先松开紧定螺钉，将摄像头调整到目标取景角度后，先预紧一侧的螺钉，确认角度没有偏移后再锁紧另一侧的螺钉，避免锁紧过程中支架出现转动导致角度偏差。相比市面上常见的万向调节摄像头支架，这款固定长度的短支架没有多余的活动铰接结构，长期使用不会出现铰接松动导致的摄像头下垂、角度偏移问题，稳定性更好，适合那些角度调整完成后不需要频繁变动的固定监控点位。
