钢制鞍板支撑承载结构设计

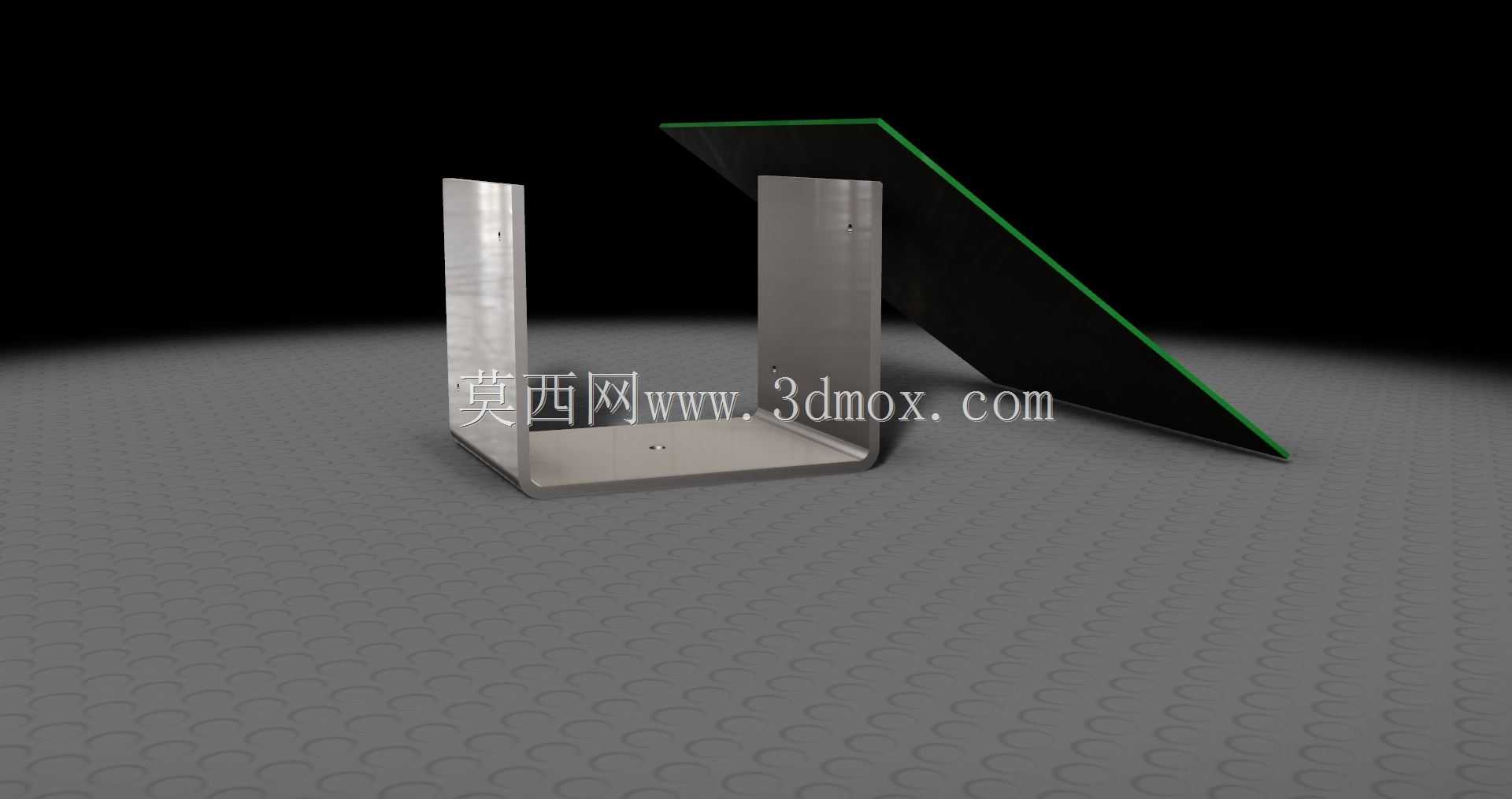

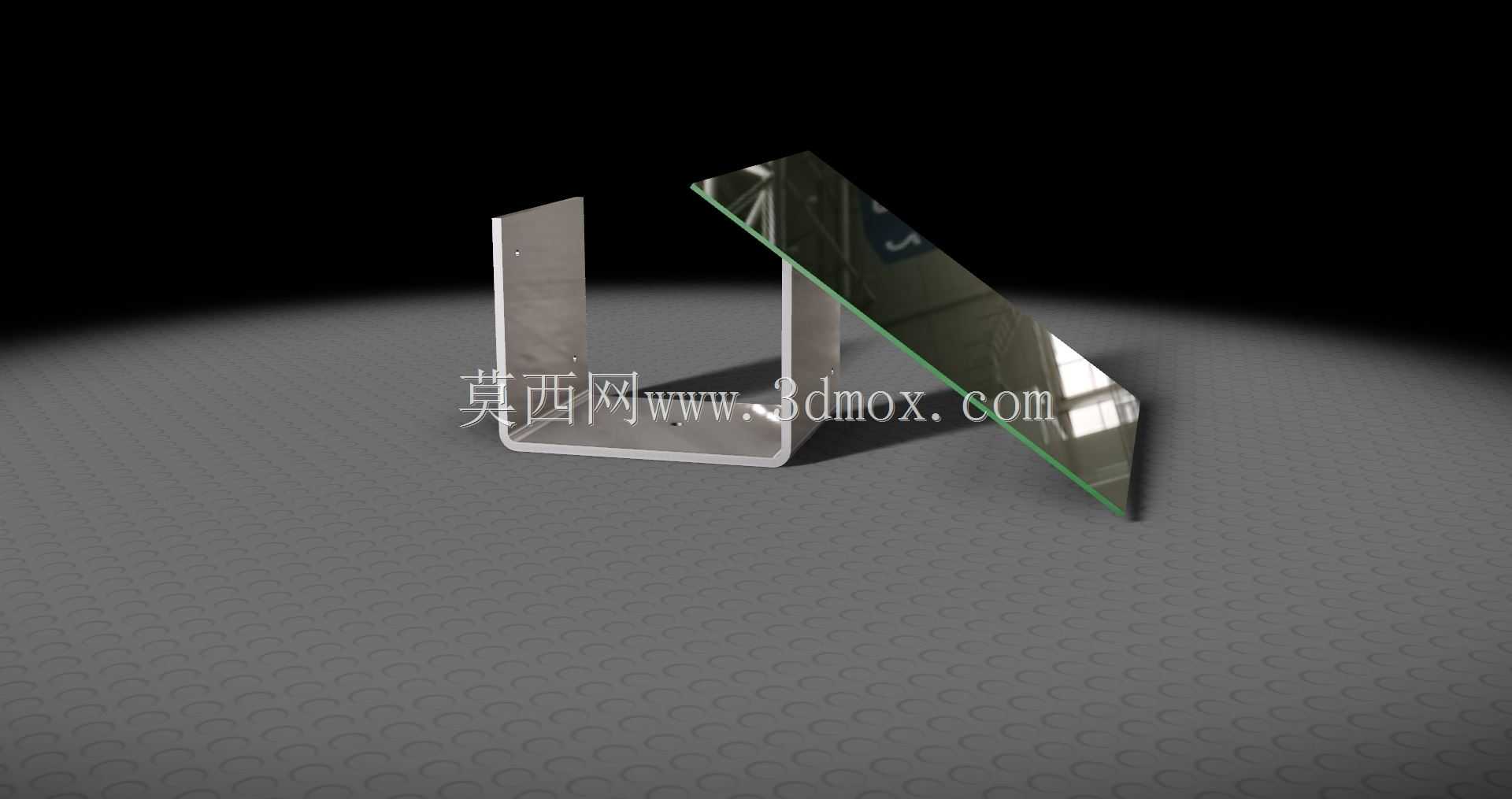

　　在民用空间翻新、小型设备承载以及轻型工装搭建场景里，这类钢制鞍板结构的使用频次并不低，很多现场施工人员会根据实际承载需求自制类似构件，但标准化的三维结构设计能大幅减少现场配做的误差，提升安装适配性。从结构功能来看，该构件主要承担两个核心作用，一是作为U型鞍座的承托基体，匹配对应柱状或条状构件的放置需求，避免承载物直接接触基面出现磨损、滑移；二是通过倾斜布置的平板结构形成导向或置物平面，可临时放置施工工具、小型配件，也能作为斜向支撑的连接面分担竖向载荷。

　　设计过程中首先要考虑的是材料选型，采用普通冷轧钢板加工即可，板材厚度需要根据实际承载重量选定，常规家用翻新场景下2-3mm厚度的钢板就能满足15kg以内的承载需求，若用于工业轻型设备承载则需要提升至4-6mm，同时做折弯边加强处理避免板面受力变形。U型鞍座的开口尺寸需要匹配被承托构件的外径，开口处做1mm的圆角处理，防止尖锐棱边划伤被承托物件的表面涂层，鞍座的两个竖直边高度不宜过高，控制在被承托构件直径的1/3到1/2之间即可，过高会增加材料成本且不便于取放物件，过低则容易出现承载物侧翻的问题。

　　倾斜布置的平板与U型鞍座的连接采用焊接工艺，焊接位置选在鞍座竖直边的外侧，避免焊疤突出到鞍座内侧影响承载物的贴合度，平板的倾斜角度控制在30度到45度之间，这个角度区间既能保证放置在斜面上的小物件不会自行滑落，也能让斜板分担一部分竖向载荷，减少鞍座竖直边的受力弯矩。斜板的自由端需要做折边处理，折边宽度10-15mm，方向朝向斜板下方，既可以提升斜板自身的结构刚度，避免长薄板出现中部下挠的变形问题，也能防止斜板边缘的锐边划伤操作人员。

　　安装边界方面，该结构不需要额外的固定基座，可直接放置在平整的水泥地面、木质地板或者工作台面上，若需要长期固定使用，可在U型鞍座的底部两个折弯边上打直径5mm的安装孔，通过膨胀螺丝或者自攻螺丝与基面固定，安装孔的中心距离鞍座边缘至少10mm，避免安装时螺丝距离板材边缘过近导致板材开裂。整体结构的外形尺寸没有固定标准，可根据实际使用场景调整，常规家用场景下整体长度控制在200mm以内，宽度控制在100mm以内，高度控制在80mm左右即可，不会占用过多的操作空间，同时能满足日常翻新作业的承载需求。

　　从加工工艺角度来看，整个构件所有的板材都可以通过激光切割或者数控冲床下料，折弯工序在普通折弯机上就能完成，不需要特殊的模具，焊接采用普通二氧化碳气体保护焊即可，焊接完成后需要对焊疤位置打磨平整，整体做喷塑或者喷漆处理，既能提升构件的防锈能力，也能让外观更整洁，适配家装翻新场景的美观需求。需要注意的是，斜板与鞍座焊接时要保证焊接位置的垂直度，避免斜板出现侧向倾斜，导致放置在斜面上的物件向一侧滑落，焊接完成后可以将构件放置在标准平台上做平整度校验，若出现底部翘曲的问题，可通过手工校正的方式调整，保证四个支撑点都能平稳接触基面，不会出现晃动。

　　实际使用过程中，这类鞍板结构除了家装翻新场景放置工具、承托小型管材之外，也可以用于车间生产线上的小型工件临时放置，或者作为检测工位的辅助支撑件，承待检测的轴类、条状零件，相比专用的工装夹具，这类结构的制作成本低，适配性强，可根据不同的使用需求快速调整尺寸参数，三维建模过程中需要将所有的折弯圆角、焊接预留量都准确还原，避免加工出来的构件出现尺寸偏差，导致装配时斜板与鞍座无法贴合，影响整体结构的承载稳定性。
