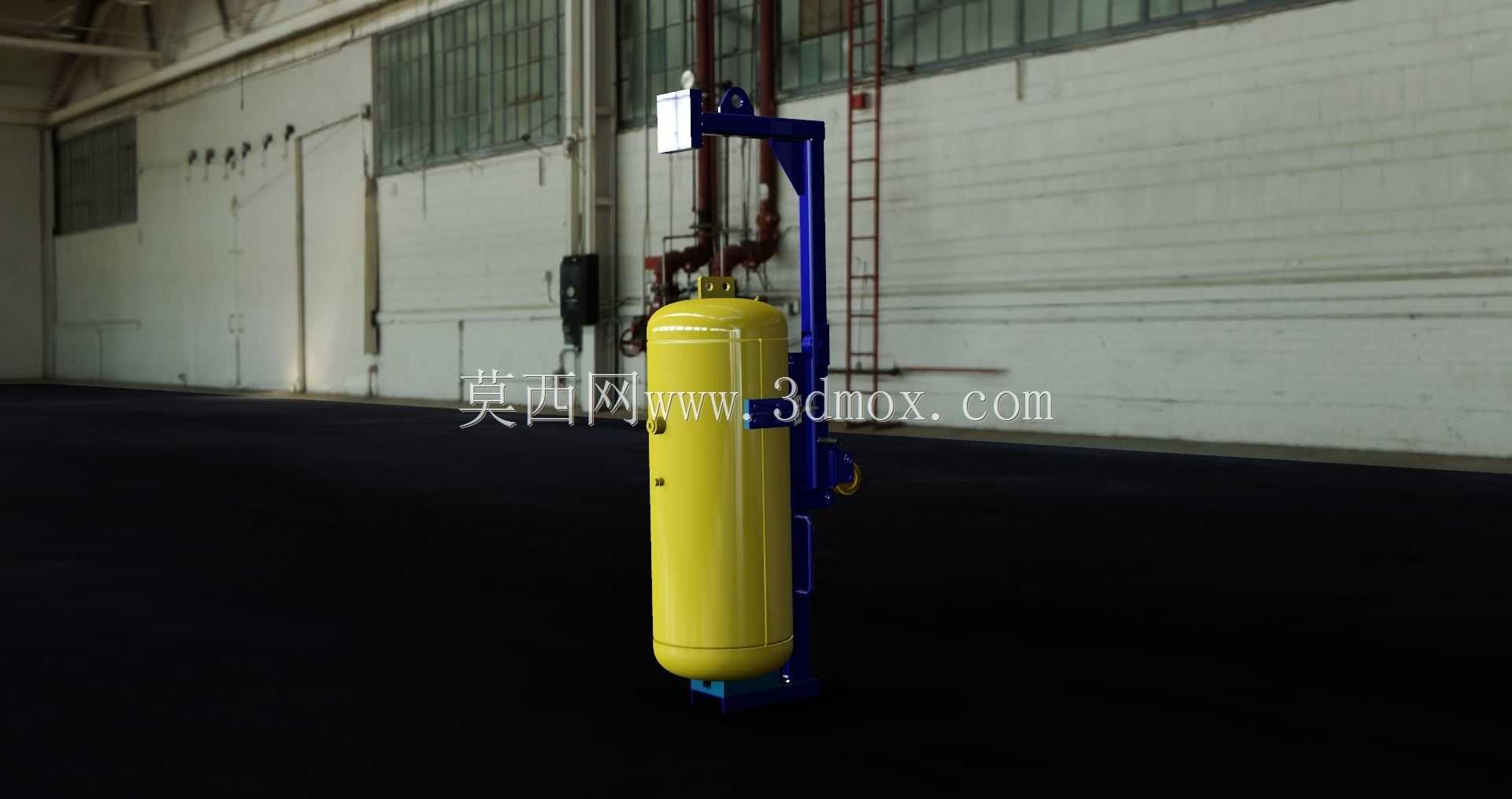

立式储气罐配套升降挂载支撑装置

　　在工业厂区压缩空气站、车间临时用气点位布设、移动式气动工具作业集群的场景中，立式储气罐的移位、就位与高度调整一直是现场运维的高频痛点——常规储气罐自重较大，满压状态下附加气体重量后整体载荷更高，单纯依靠人工抬升或叉车托举很难精准对位安装基准，还容易在调整过程中磕碰罐体表面的防腐涂层、碰损罐体上预装的安全阀、压力表等外接仪表。这套升降挂载装置正是针对这类场景开发的配套辅件，核心作用是完成立式储气罐的垂直提升、姿态保持与安装位固定，替代传统作业中多工种配合的粗放操作模式。

　　从结构设计逻辑来看，整套装置采用单立柱悬臂承载架构，主体支撑立柱采用厚壁矩形型钢焊接成型，底部设置带安装孔的法兰式底座，可通过膨胀螺栓与混凝土地面做刚性固定，也可搭配配重底座实现无预埋的快速布设，适配临时作业点的快速转场需求。悬臂段与主立柱之间采用可旋转铰接结构，在未挂载罐体时可绕立柱做水平方向180度旋转，方便作业人员将罐体从地面堆放位转移至安装位正下方，减少罐体水平拖拽的距离。悬臂末端设置有与储气罐顶部吊装位匹配的快装挂接结构，挂接位做了圆弧过渡处理，避免硬接触刮伤罐体顶部的焊接封头，挂接锁紧机构采用防脱插销设计，在提升过程中可自动锁止，不会因为提升过程中的小幅晃动出现脱钩风险。

　　驱动部分采用集成式液压驱动单元，动力模块内置在主立柱的下段空腔内，既可以减少外部管线的裸露长度，避免车间作业时杂物磕碰管线造成泄漏，也能降低整套装置的整体占地宽度，在狭窄的车间通道内也能完成部署。提升行程的设计覆盖了常规立式储气罐从地面堆放状态到安装支架就位的全高度区间，提升过程中设置有两档机械限位，下限位对应罐体完全落地的脱钩位置，上限位对应常规安装支架的标准就位高度，作业时无需反复调整高度，触发限位后即可自动锁止，方便作业人员完成罐体底部的固定螺栓安装。

　　考虑到现场安装的实际边界，整套装置的安装预留尺寸经过多轮校核：主立柱中心到挂接点的水平悬臂长度，刚好覆盖常规1立方到2立方立式储气罐的罐体半径，提升过程中罐体外壁与主立柱之间会预留足够的安全间隙，不会出现罐体蹭到立柱表面的情况；底座的安装孔位间距适配常规厂区设备安装的预埋螺栓间距，无需额外打孔改造基础；装置整体的侧向承载余量按照额定挂载重量的1.5倍做冗余设计，即使罐体带压状态下提升，也不会出现立柱形变、悬臂弯折的问题。

　　在实际使用过程中，这套装置还兼顾了储气罐安装后的临时支撑作用，当罐体底部的固定支架未完全锁紧时，挂载结构可以持续承担罐体的全部重量，作业人员无需额外设置临时支撑就能完成底部螺栓的紧固、管线的对接操作，大幅降低了安装过程中的安全风险。针对不同直径的立式储气罐，挂接结构可以通过更换适配的卡箍附件实现兼容，无需调整主体结构的参数，能覆盖厂区内绝大多数常用规格的立式压缩空气储气罐的安装、移位、检修作业需求。

　　设计阶段还充分考虑了车间日常运维的便利性，所有铰接转动位置都预留了润滑注油孔，日常维护时无需拆解结构就能完成润滑保养；立柱和悬臂的表面采用与厂区工业设备统一的防腐喷涂工艺，耐油污、耐车间常见的弱酸碱腐蚀，长期在复杂车间环境下使用也不会出现涂层脱落、结构锈蚀的问题；驱动单元的操作按钮设置在立柱中部的人体工程学高度位置，作业人员站在地面就能完成全部提升、下降、旋转的操作，无需登高作业，进一步压缩了作业过程中的安全隐患。
