大型轮胎夹持旋转装卸作业工装结构

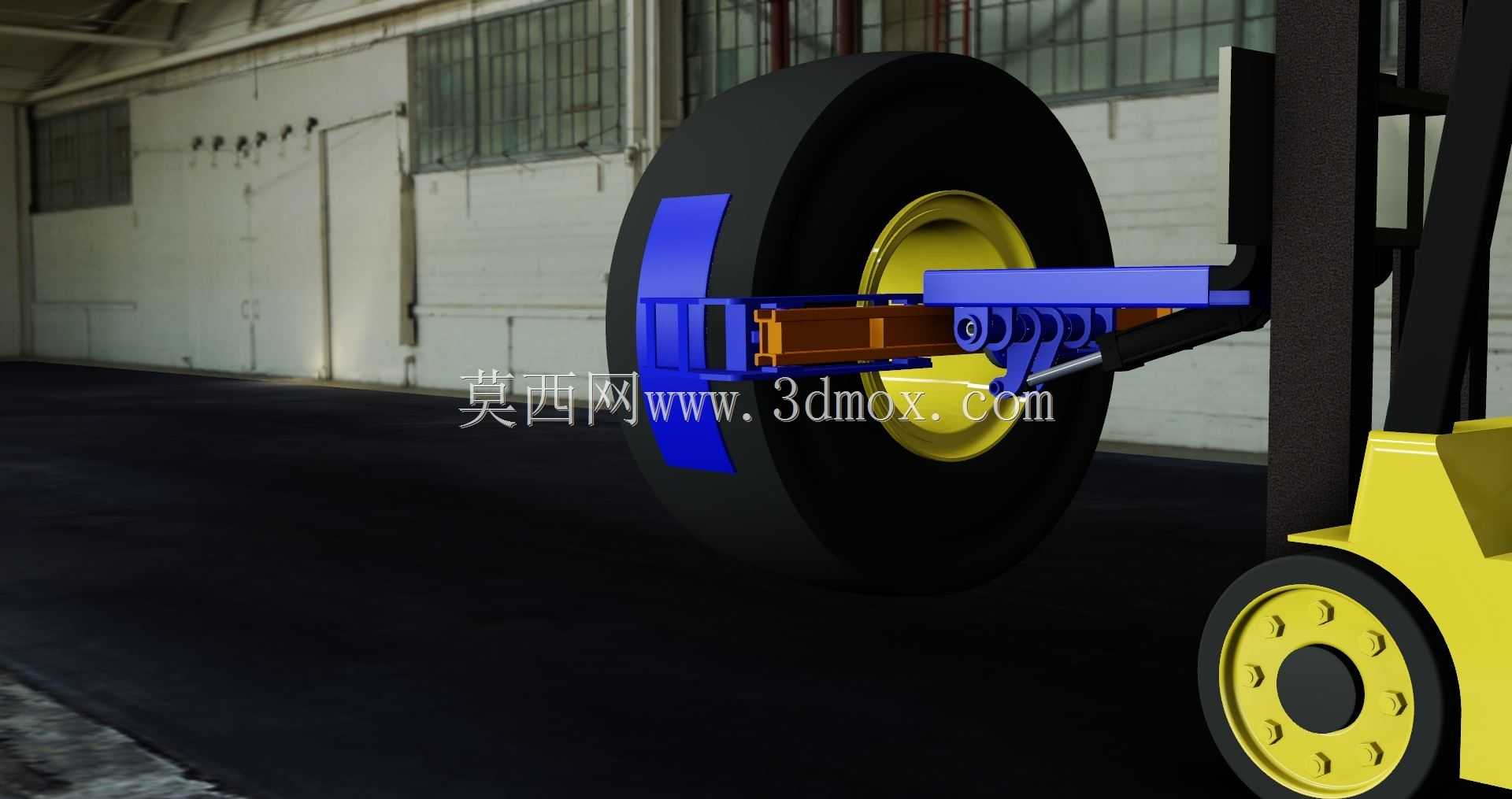

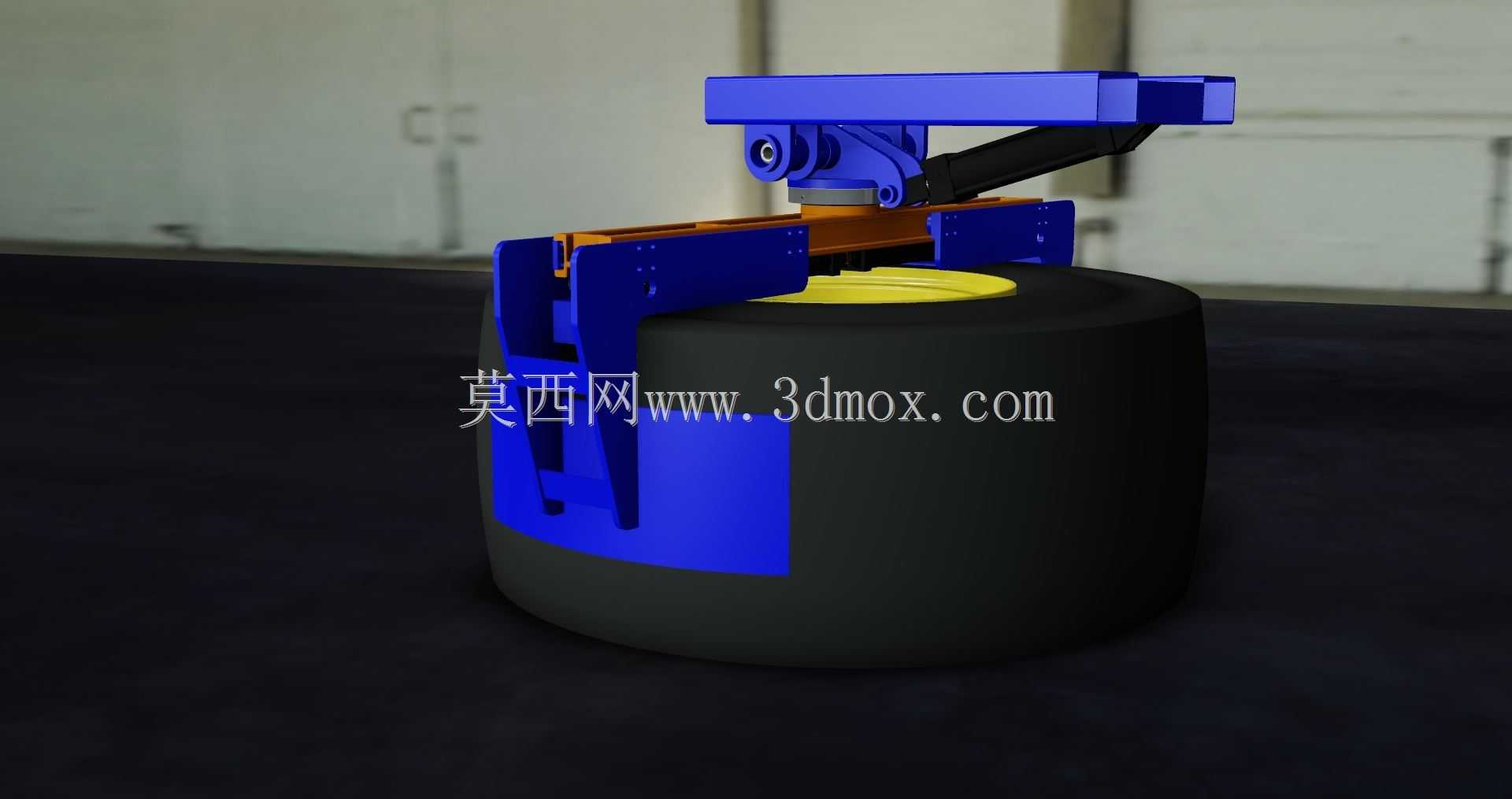

　　在商用车维保、工程车辆轮胎更换、重型轮胎仓储周转的作业场景里，重型轮胎单重可达数百公斤，纯人力搬运对位不仅劳动强度极高，还容易出现轮胎滑落砸伤、螺柱对位偏差刮伤螺纹的安全与质量隐患，这类轮胎装卸工装就是针对这类痛点开发的专用作业机构。从结构功能来看，这套工装采用环抱式夹持设计，下部的两组蓝色夹臂可适配不同直径的重型轮胎，夹臂内侧做了贴合轮胎胎侧弧度的曲面造型，夹持时接触面完全贴合胎侧橡胶面，不会出现硬挤压造成胎侧帘线损伤的问题，夹持力通过上部的杠杆联动机构传递，操作时仅需施加较小的操作力就能获得足够的夹持抱紧力，避免轮胎在提升、旋转过程中出现松脱滑落。上部的旋转铰接结构是这套工装的核心功能部件，

　　当夹臂抱紧轮胎从垫木叠层上提离放置面后，铰接结构可支持轮胎绕垂直轴线做360度旋转，作业人员可以轻松转动沉重的轮胎，将轮胎螺栓孔与车轮轮毂的螺柱精准对齐，不需要反复撬动轮胎调整角度，大幅降低对位作业的难度与耗时。从设计思路层面，这套工装在建模阶段就充分考虑了作业的人机工程边界，操作手柄的延伸长度经过力矩核算，保证操作人员站在轮胎侧方作业时，手臂处于自然施力的姿态，不需要过度探身或者弯腰发力；夹臂的开合行程覆盖了常见重型工程轮胎、商用车轮胎的直径范围，夹臂的开合角度做了限位设计，避免张开角度过大导致夹持失稳，同时夹臂下端做了向内的勾边结构，当轮胎被抱紧提升时，勾边可以托住轮胎下沿的胎唇位置，分担一部分垂直方向的载荷，

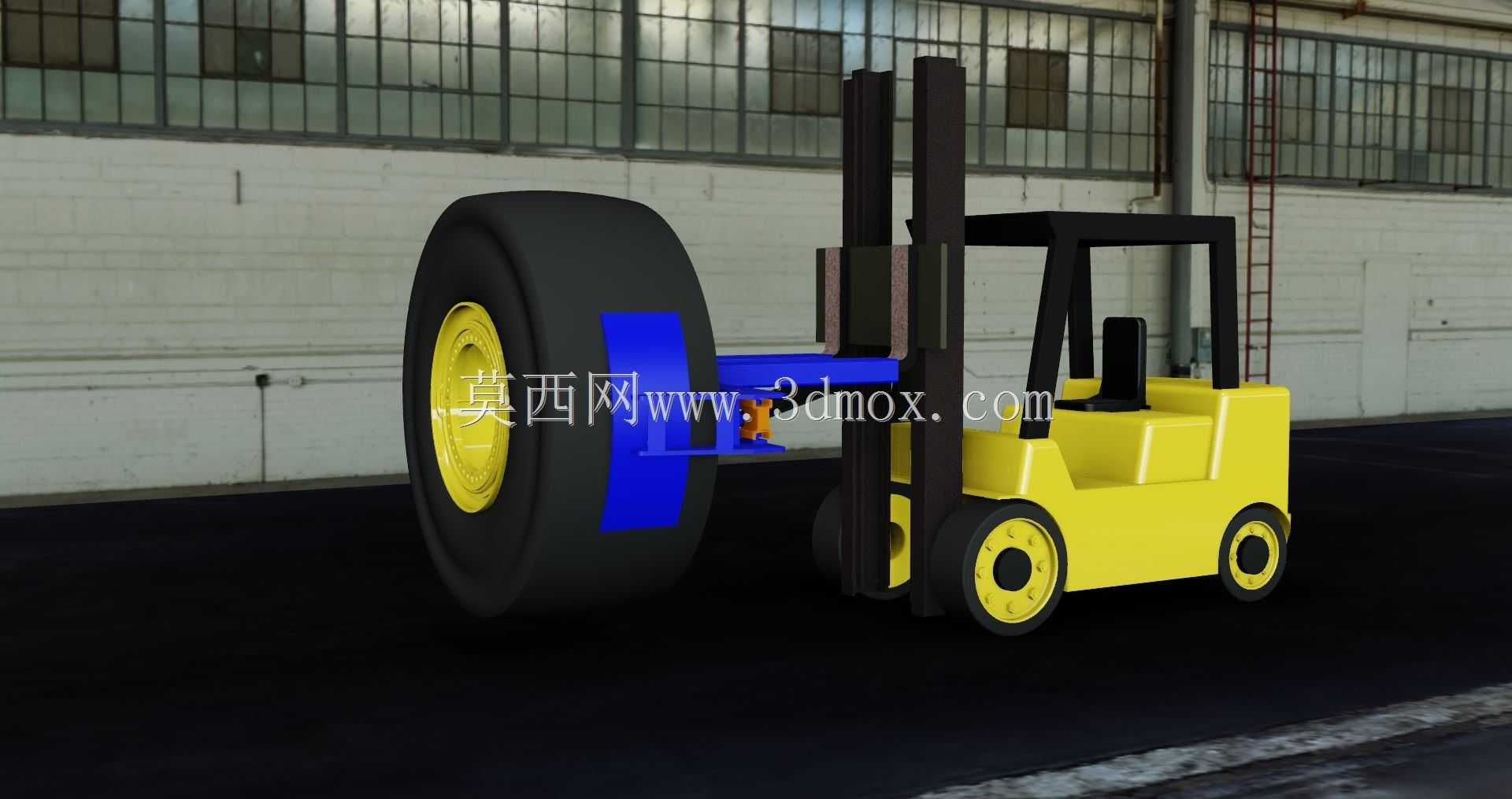

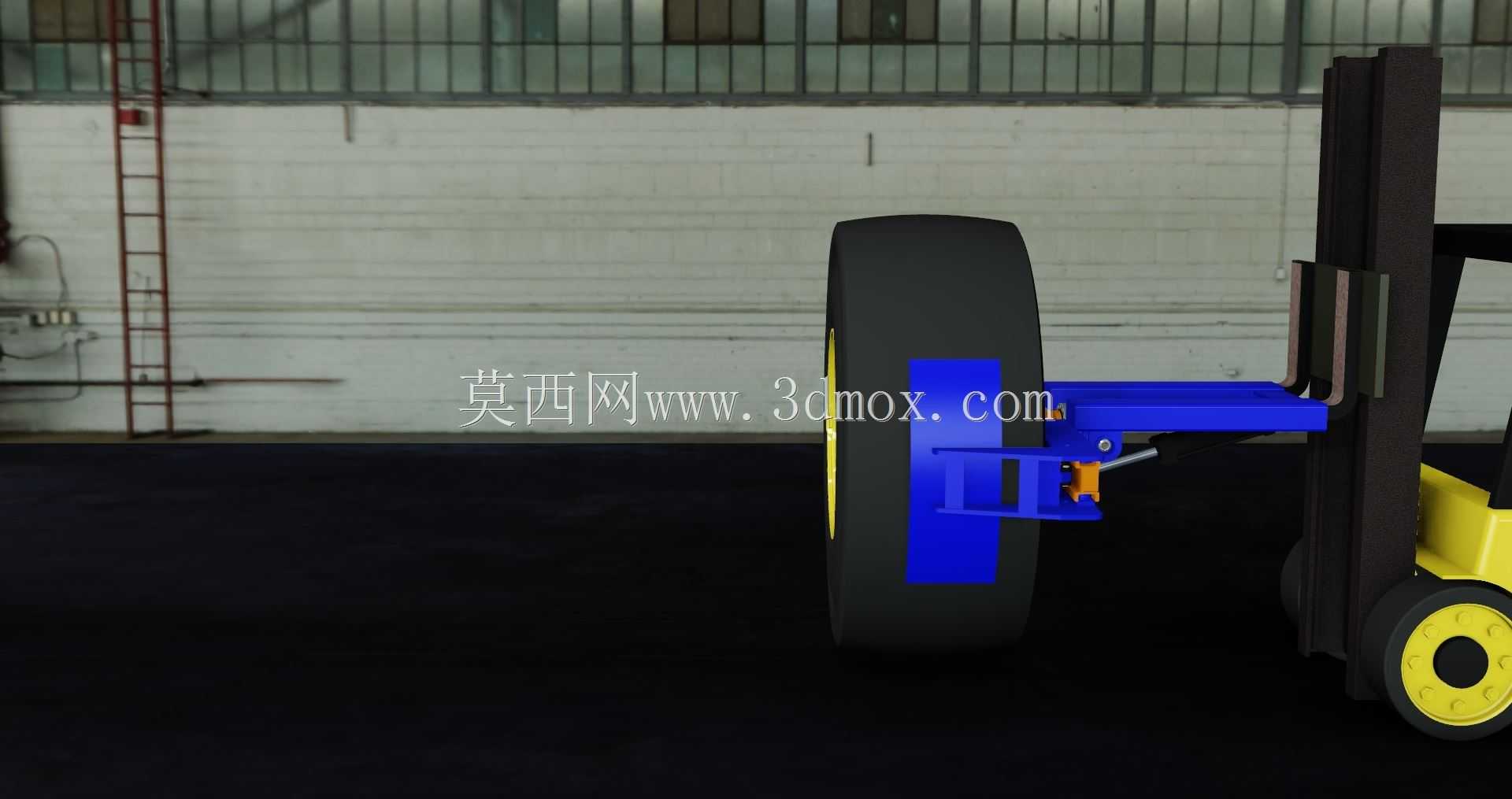

　　避免夹持力全部作用在胎侧造成橡胶变形。关于安装与作业边界，这套工装的上部连接位可适配常见的移动式小吊车、车间悬臂吊的吊钩连接，不需要额外定制专用的连接接口，连接销轴的直径匹配通用起重吊具的安装尺寸，作业时需要保证轮胎被提升后底部距离地面或者垫木层有50-100mm的间隙再进行旋转操作，避免旋转过程中轮胎底部剐蹭障碍物造成卡滞；夹臂的内侧没有设置尖锐的凸起结构，所有与轮胎接触的棱边都做了圆角倒钝处理，防止操作过程中刮伤轮胎橡胶表面。在实际维保车间的应用中，这类工装可以将单条重型轮胎的更换对位时间从原来的二十多分钟压缩到五分钟以内，同时只需要一名作业人员就能完成原本需要两到三人配合的搬运对位工作，作业过程中人员不需要直接承托轮胎的重量，

　　大幅降低了腰部扭伤、轮胎砸伤的职业伤害风险。建模过程中对铰接部位的配合间隙做了合理预留，旋转部位的阻尼经过适配，转动时不会出现轮胎惯性自转的问题，也不会因为阻尼过大导致转动费力，夹臂的联动结构采用等比传动设计，两侧夹臂的开合动作完全同步，夹持轮胎时可以自动对中，保证轮胎的重心与工装的提升轴线重合，提升过程中不会出现偏载倾斜的问题。针对轮胎叠层存放的仓储场景，这套工装的夹臂厚度做了减薄设计，可以插入叠放轮胎之间的狭窄缝隙，不需要额外撬动轮胎留出夹持空间，适配仓储区轮胎密集叠放的作业环境，夹臂表面做了耐磨涂层处理，长期与橡胶轮胎摩擦也不会出现漆面脱落、锈蚀的问题，适合车间多油污、多粉尘的作业环境使用。
