装配作业用螺栓固定式表面防护构件

　　在多工位装配线的预装、合装工序里，这类螺栓固定式表面防护构件的使用频率极高，尤其是涉及精密配合面、喷涂后漆面、阳极氧化表层的工件流转与装夹环节，稍有磕碰就会导致工件表面出现凹痕、掉漆、划伤，直接造成零部件返修甚至报废，不少车间之前用橡胶垫临时包覆的方式，不仅固定不牢容易移位，还会在反复拆装中出现橡胶残留，反而给后续清洁工序增加额外工作量。这款防护构件的核心作用，就是在装配操作过程中，通过螺栓锁紧的方式牢牢固定在工件的待防护区域，隔绝工装夹具、相邻工件、操作工具与工件敏感表面的直接接触，从物理层面阻断磕碰、刮擦的产生路径。从功能特性来看，构件主体采用刚性承力结构搭配局部缓冲接触区，主体的刚性结构保证螺栓锁紧后不会因为装夹应力出现形变，

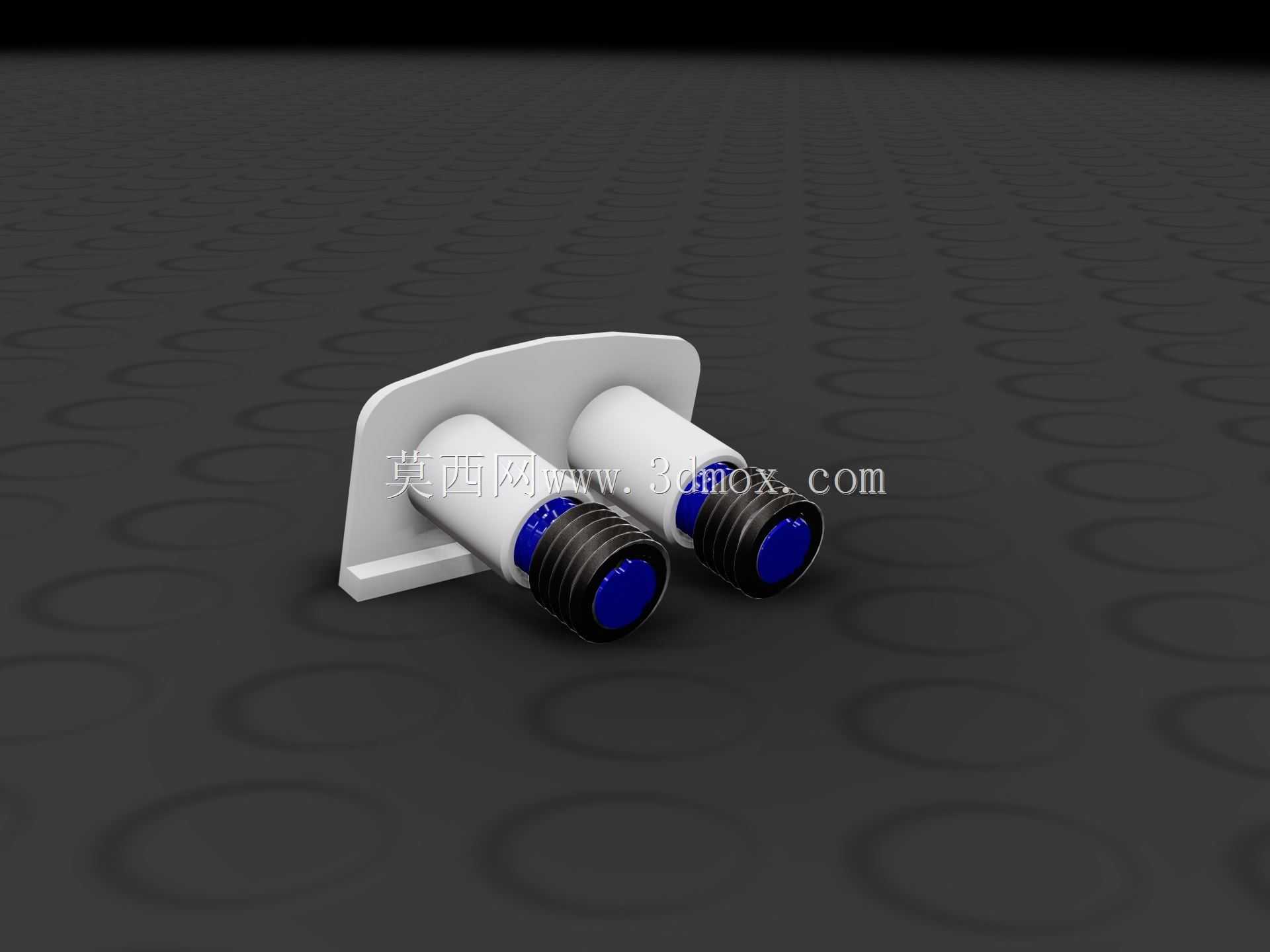

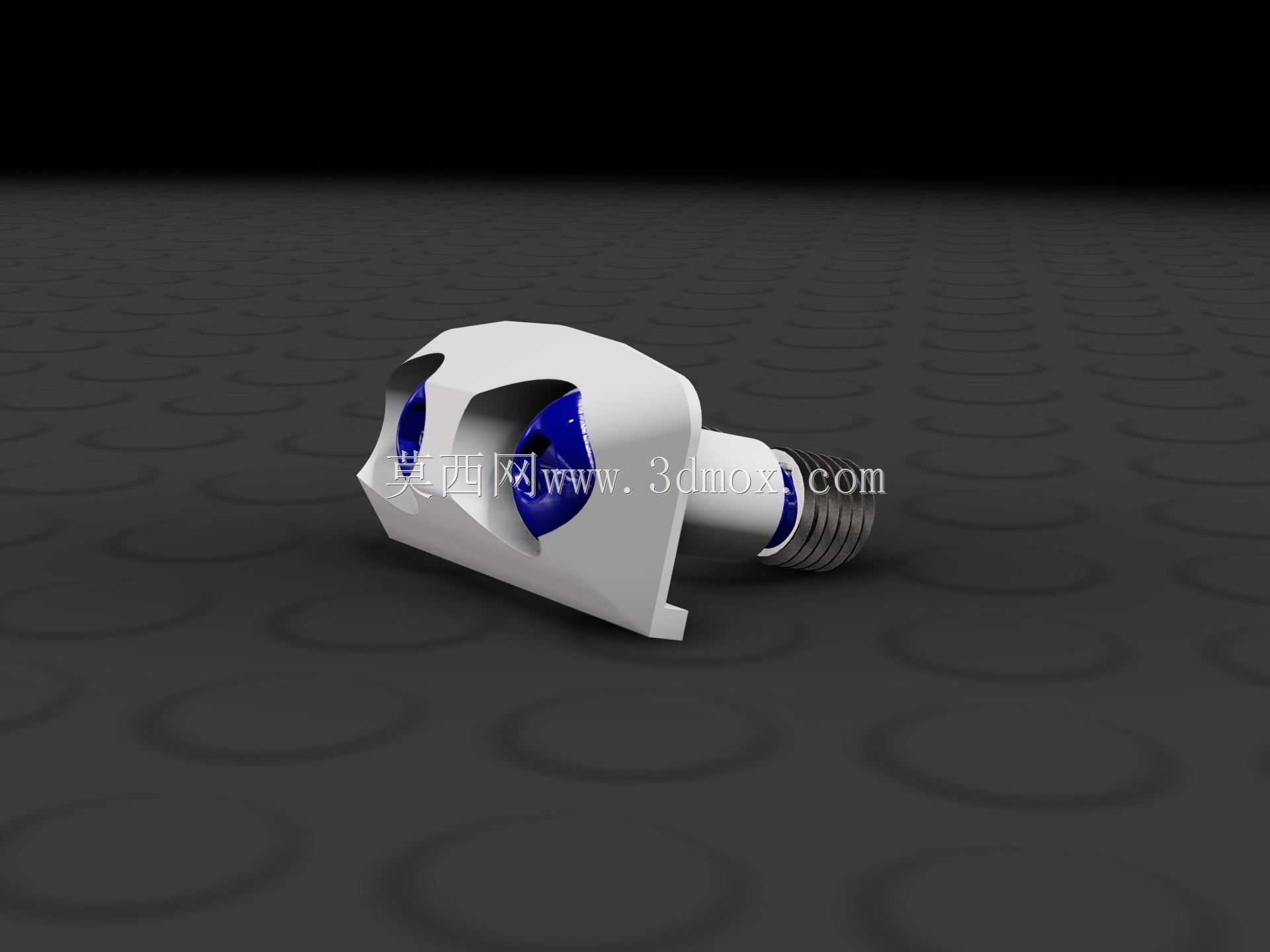

　　避免防护位置偏移；与工件表面接触的内嵌区域做了适配的弧面/平面贴合设计，不会出现局部点接触压伤工件的问题，伸出的螺栓连接端可以直接适配装配工装上的标准螺纹孔，不需要额外做转接件，装拆时只需要拧紧或松开螺栓即可完成固定与拆卸，单步操作耗时不超过十秒，完全能匹配流水线的节拍要求。设计这款构件的时候，首先要明确防护边界：需要覆盖的工件敏感区域范围是多少，螺栓锁紧的行程要预留多少余量，避免锁紧过度压伤工件，同时还要考虑操作空间——如果构件外形突出太多，会和周边的装配工具、机械手末端执行器产生干涉，所以主体部分做了紧凑的切角处理，所有非功能面都做了斜角避让，在保证防护面积足够的前提下，尽可能缩小整体轮廓。接触缓冲区域的内嵌深度也经过反复校核，

　　既要保证缓冲材料完全容纳在构件的凹槽内不会脱落，又要让缓冲材料的压缩量控制在合理区间，锁紧后缓冲材料的压缩比保持在30%左右，既可以提供足够的贴合摩擦力防止构件转动，又不会因为压缩量过大导致缓冲材料失去弹性、提前老化失效。从安装边界来看，螺栓端采用标准公制粗牙螺纹，适配装配工装上最常用的M6、M8通用安装螺纹孔，不需要重新在工装上打孔攻丝；构件主体的最大外轮廓尺寸控制在较小范围内，安装后突出工装基准面的高度不超过20mm，不会影响工件的定位销配合、机械手抓取等其他装配动作；螺栓的有效锁紧长度做了明确限定，最长锁紧行程不超过15mm，适配不同厚度的工装基板，不会出现螺栓顶到工装内部其他管线、构件的问题。在实际产线验证中，

　　这类防护构件可以覆盖90%以上的中小型精密工件装配防护需求，不管是机加工后的铝件表面防护、喷塑后的钣金件边缘防护，还是精密传感器的装配面防护，都可以通过调整接触区的贴合形状快速适配，相比传统的临时防护方式，能把装配环节的表面不良率降低80%以上，同时减少临时防护材料的耗材消耗，长期使用的综合成本远低于一次性防护材料。另外，构件本身的结构没有复杂的异形曲面，加工难度低，不管是机加工还是3D打印都可以快速制作，后期维护也很方便，缓冲区域出现磨损后只需要更换内嵌的缓冲件即可，不需要整体更换构件，进一步降低了使用成本。在装配工位的布局设计中，这类防护构件可以和定位销、夹紧气缸并排布置在工装基板上，不需要预留额外的操作空间，操作人员在放置工件的同时就可以完成防护构件的对位，不需要额外的操作步骤，不会增加工位的作业负担。
