室内装饰镂空构件成型压铸模具结构

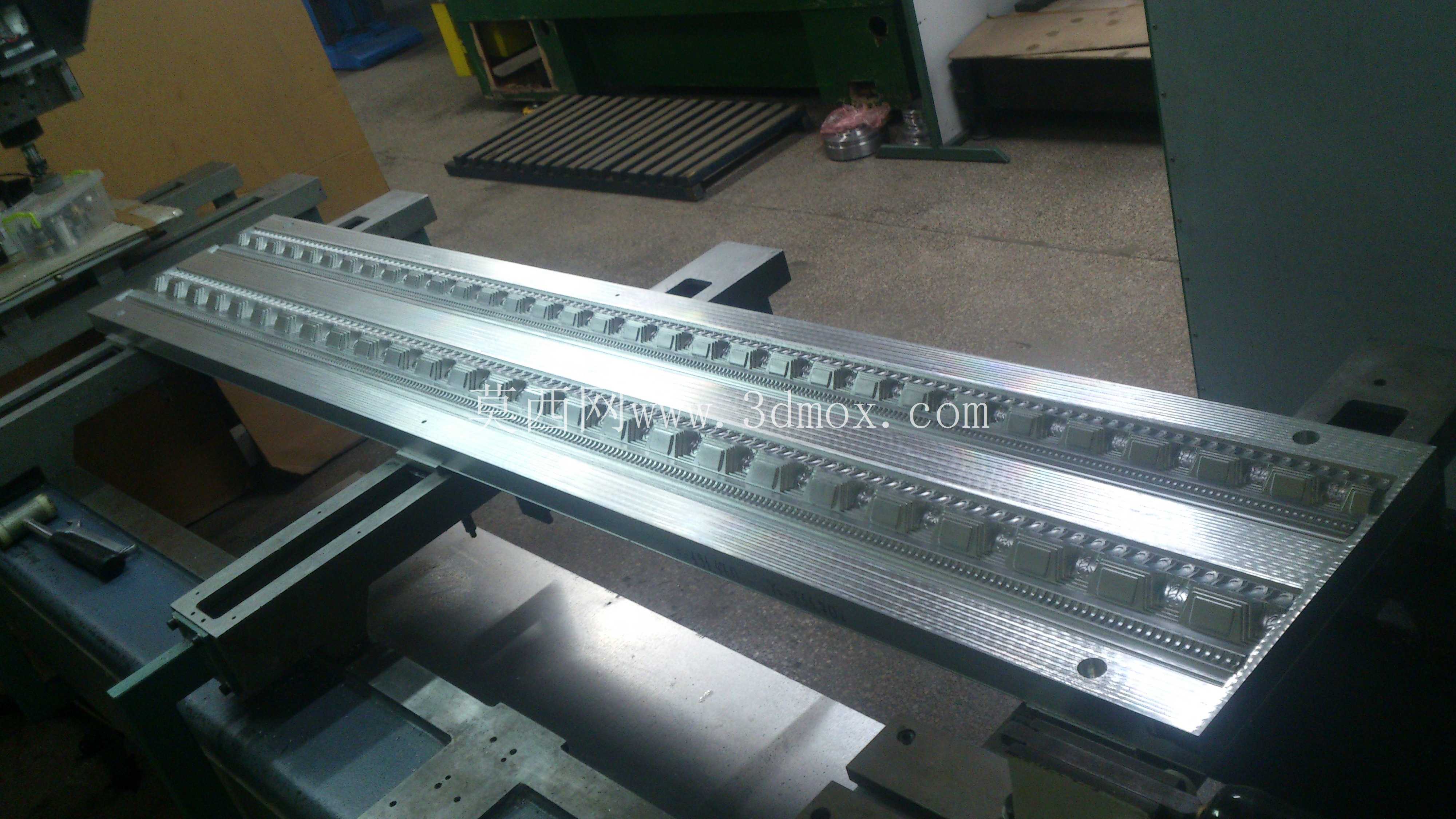

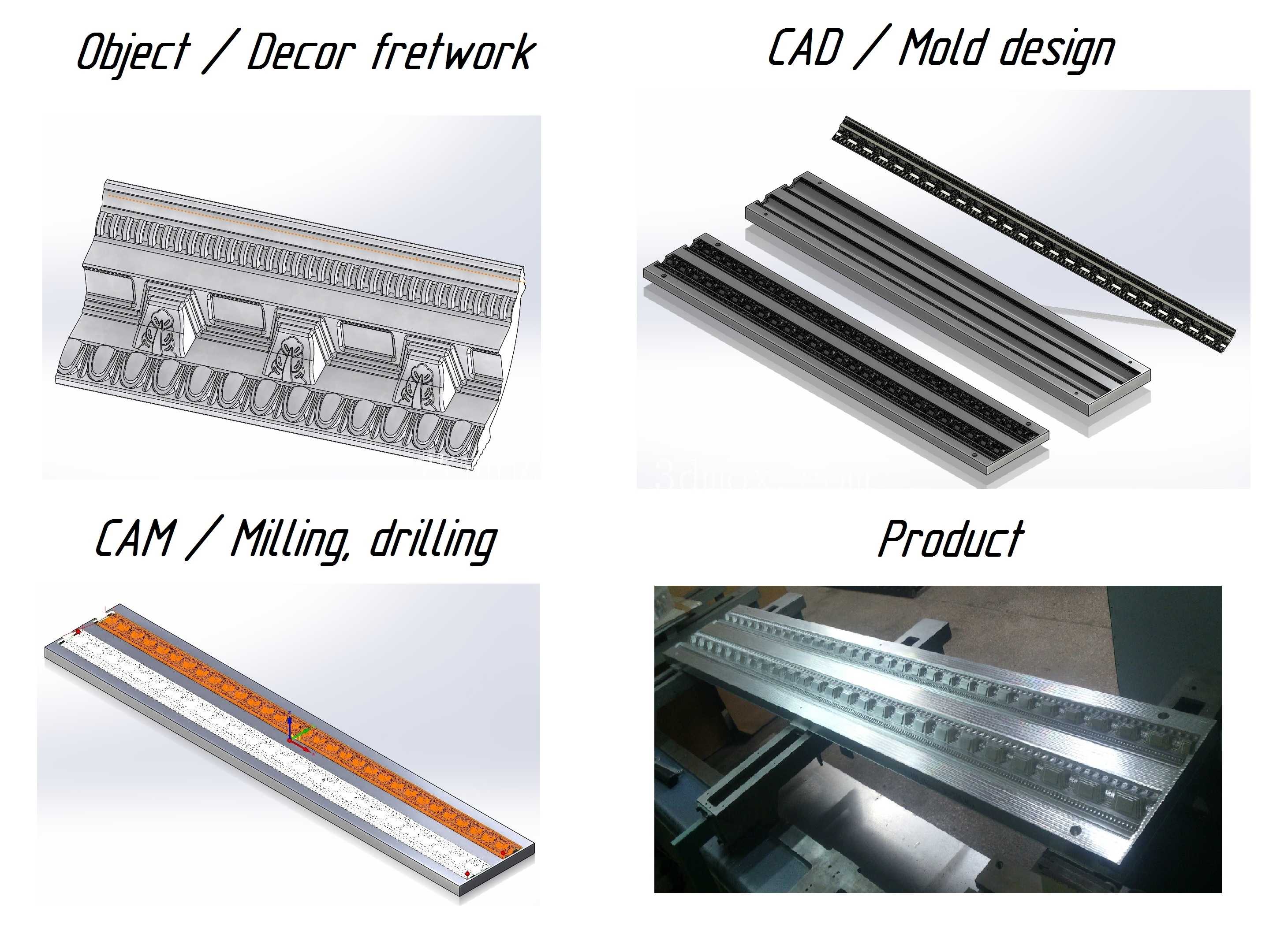

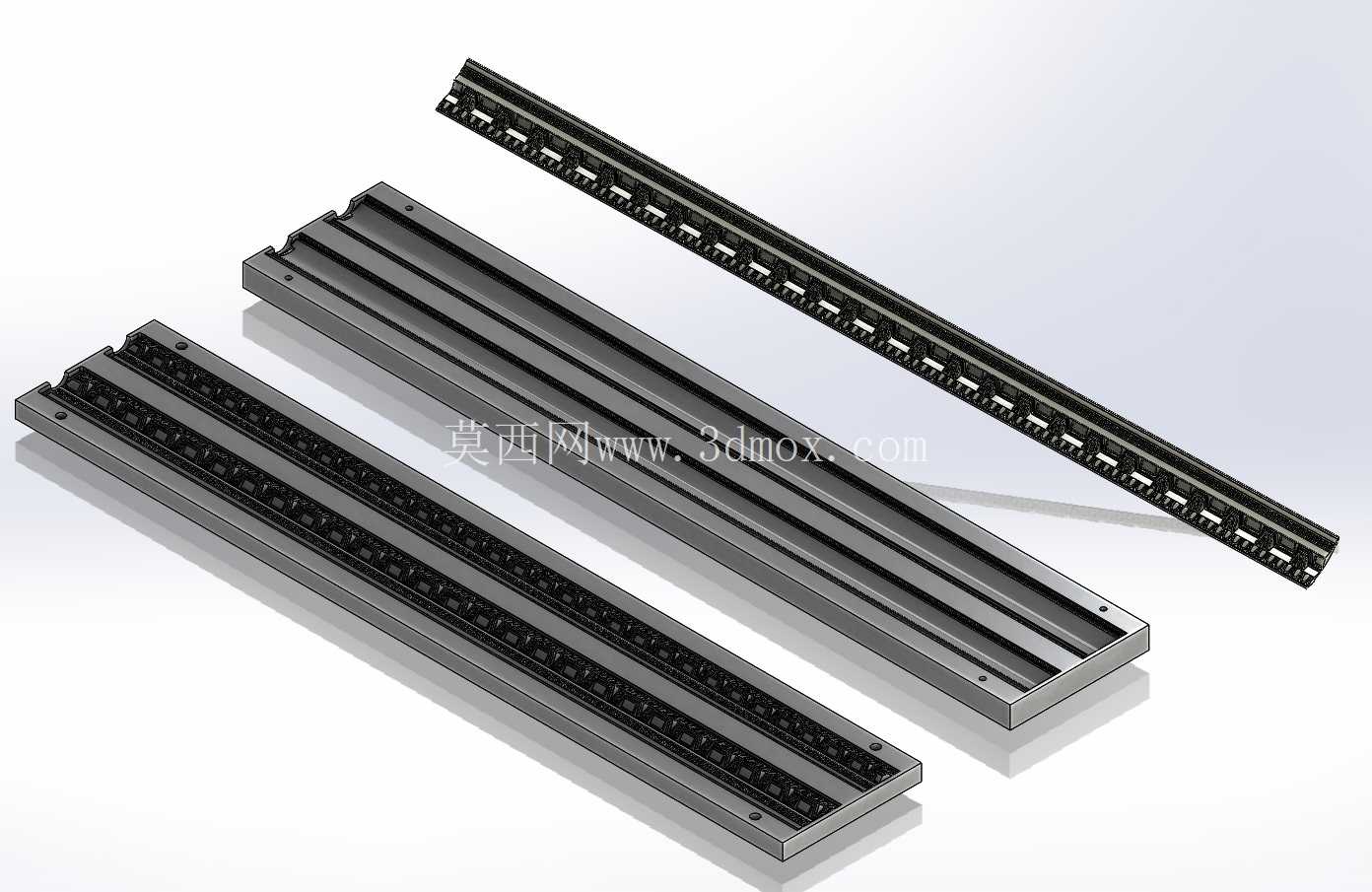

　　这套模具主要面向室内装饰线条类金属构件的批量压铸生产，适配目前工装装修领域对带连续镂空纹理装饰件的加工需求，在酒店大堂、高端住宅精装、商业空间的墙面腰线、装饰压条生产场景中应用广泛，解决了传统机加工装饰线条纹理一致性差、批量生产效率低、镂空边缘毛刺多的痛点。从结构设计来看，整套模具采用一模两腔的排布逻辑，对应两款不同纹理的装饰镂空条成型，模腔沿模具长度方向平行布置，最大化利用模架的安装空间，同时平衡压铸过程中的铝液充型流道，避免单侧充型导致的缺料、冷隔缺陷。

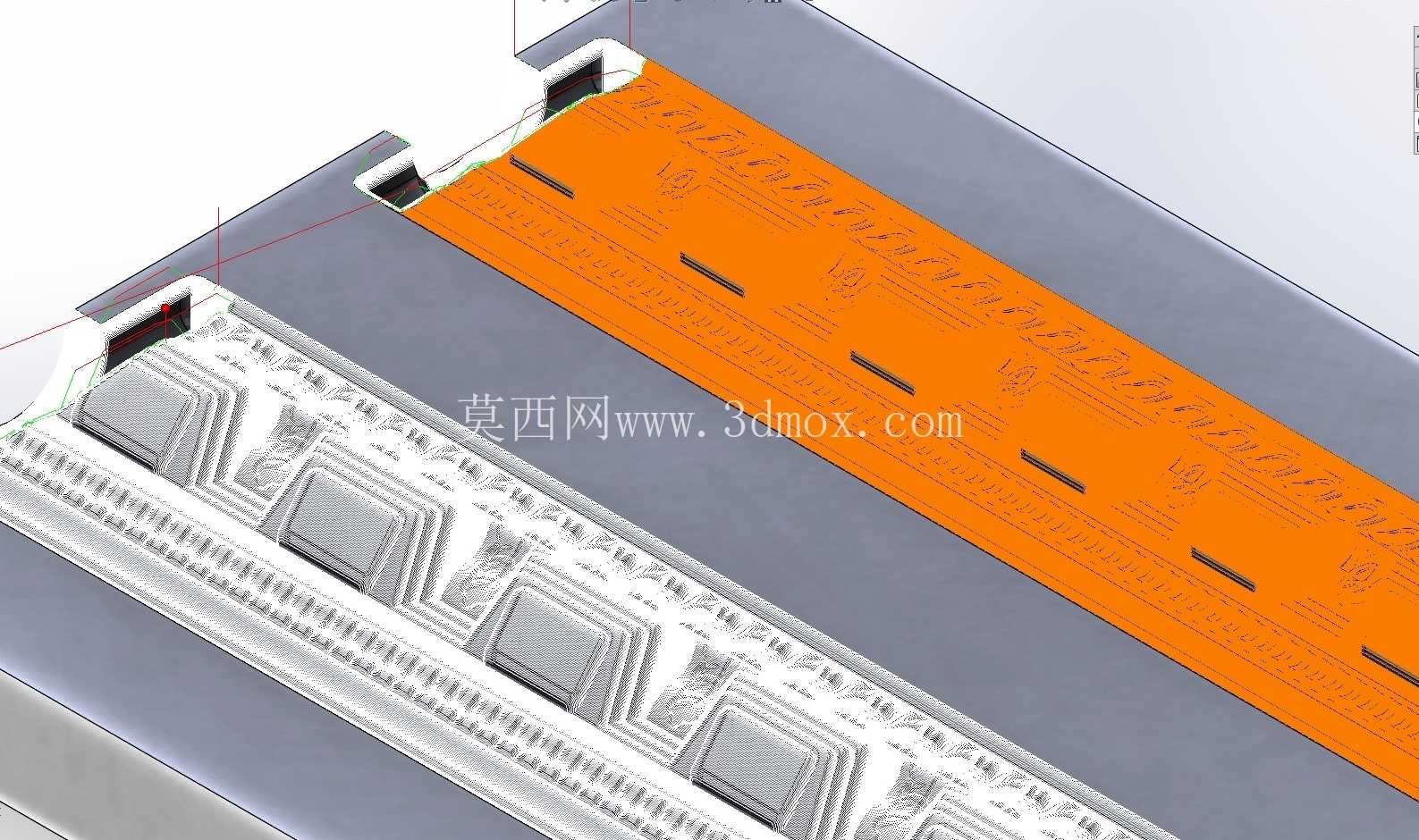

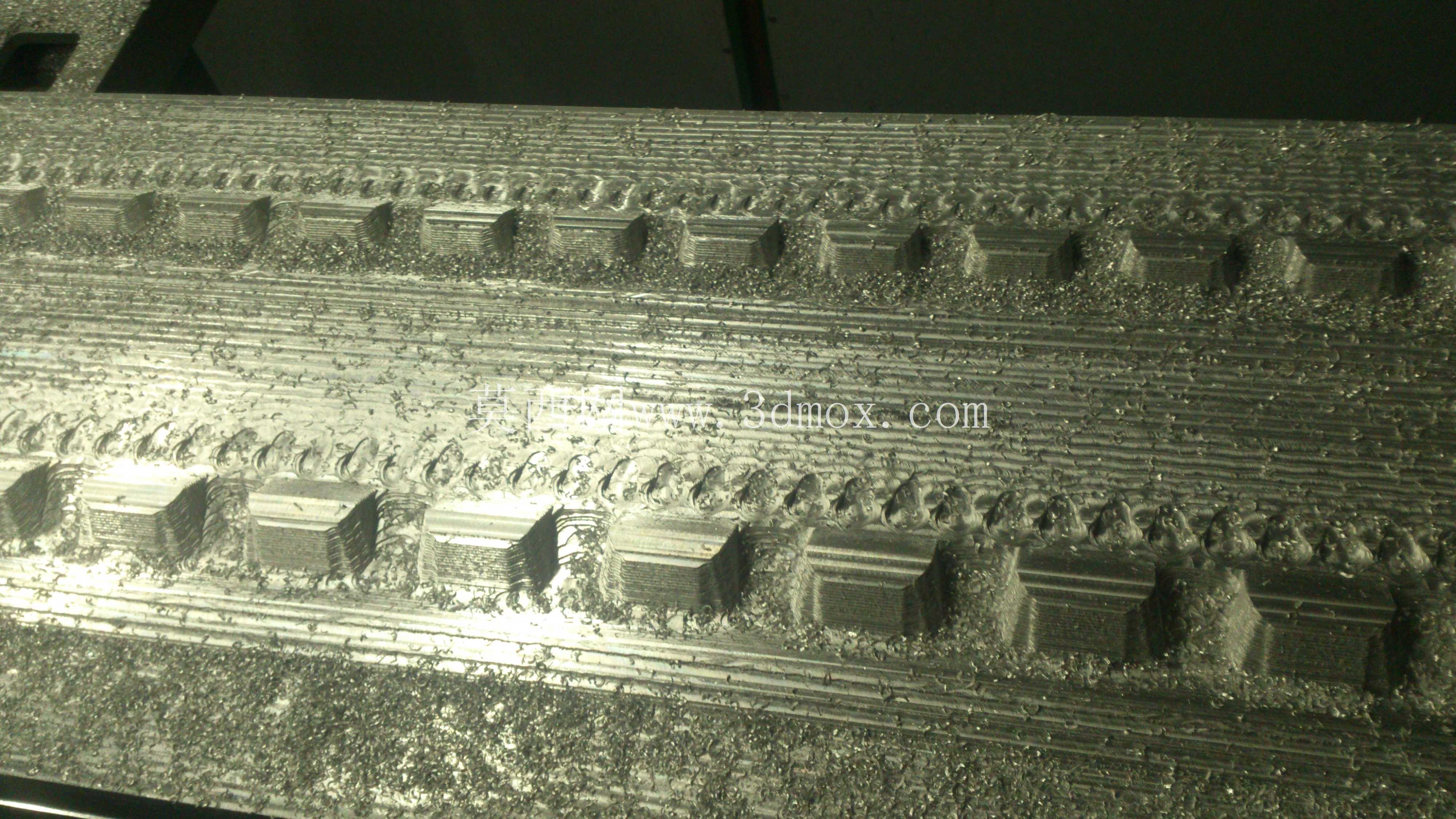

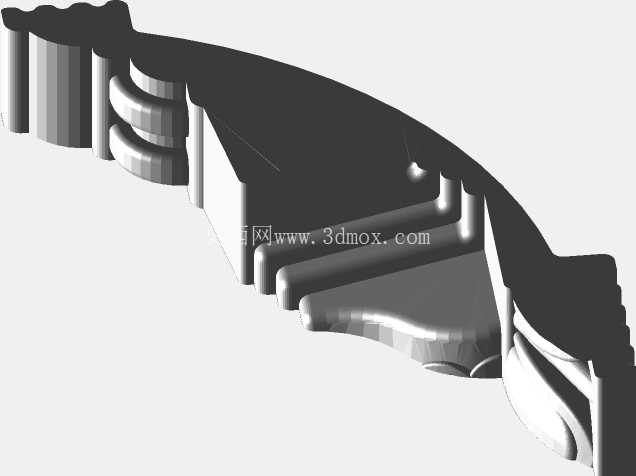

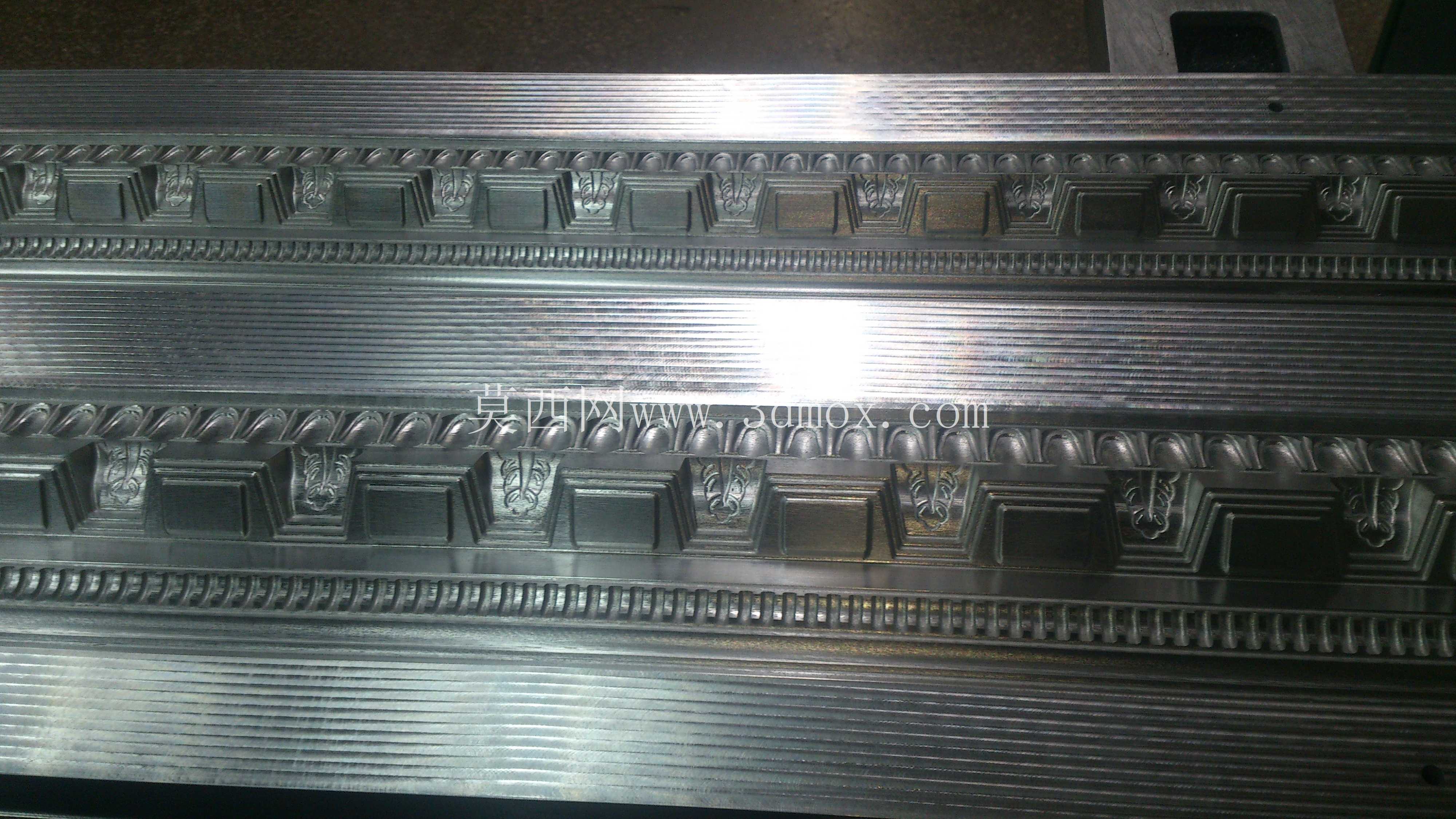

　　模具的成型面做了分区纹理加工，对应装饰件表面的连续浮雕镂空结构，所有镂空位置的型芯都做了1.5度的脱模斜度，避免开模时拉伤构件表面的纹理细节，同时在每个镂空型芯的末端都设计了排气塞，解决深腔位置压铸时的卷气问题，减少成型件的内部气孔缺陷。模具的整体外形尺寸控制在1200mm×420mm×210mm的范围内，适配市面上主流的280吨卧式冷室压铸机的安装边界，模架的定位圈、浇口套尺寸都匹配常规压铸机的炮嘴规格，不需要额外做改装就能直接上机使用，锁模位的设计也对应压铸机的哥林柱间距，安装时不需要额外加工适配压板。

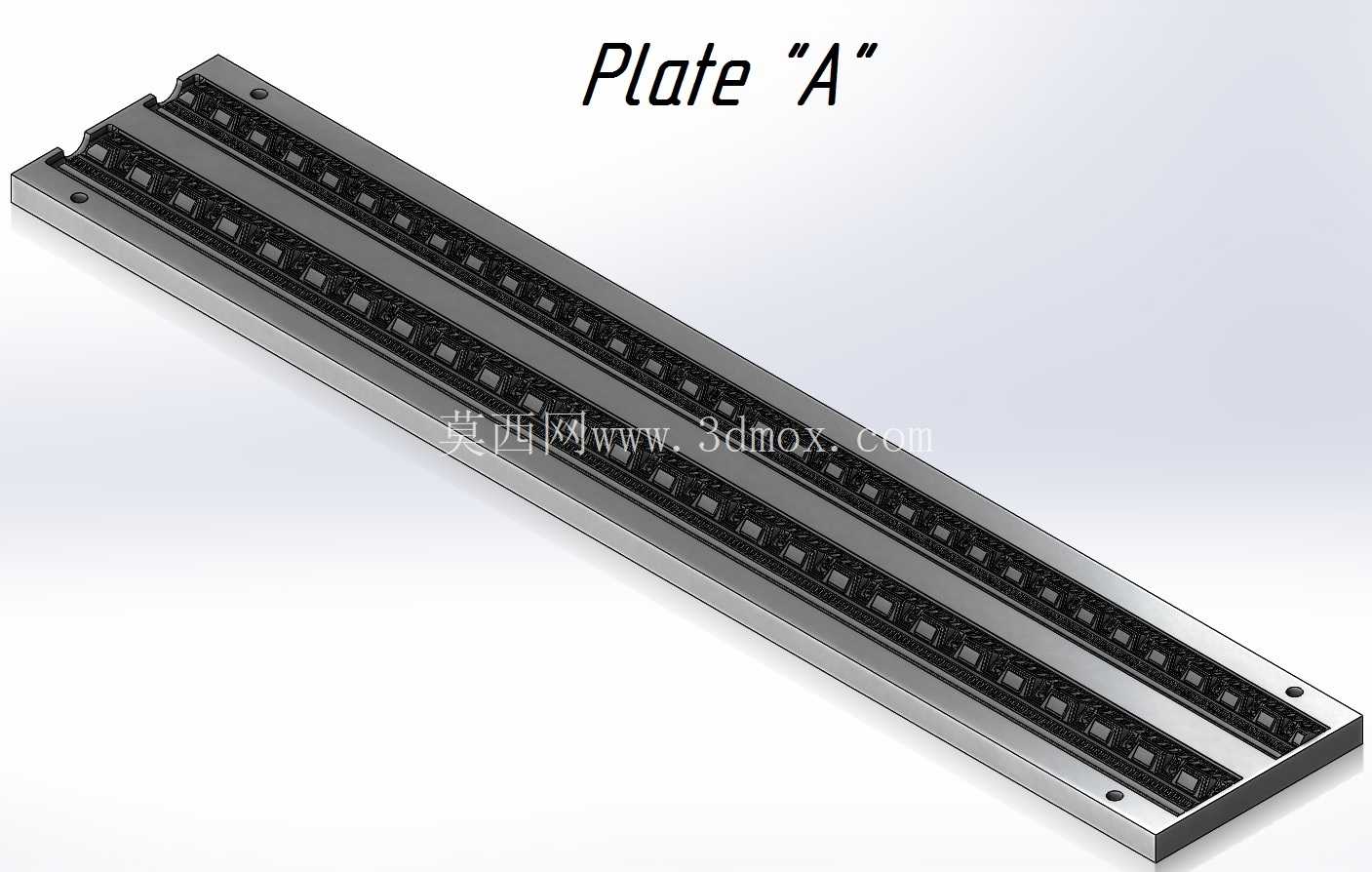

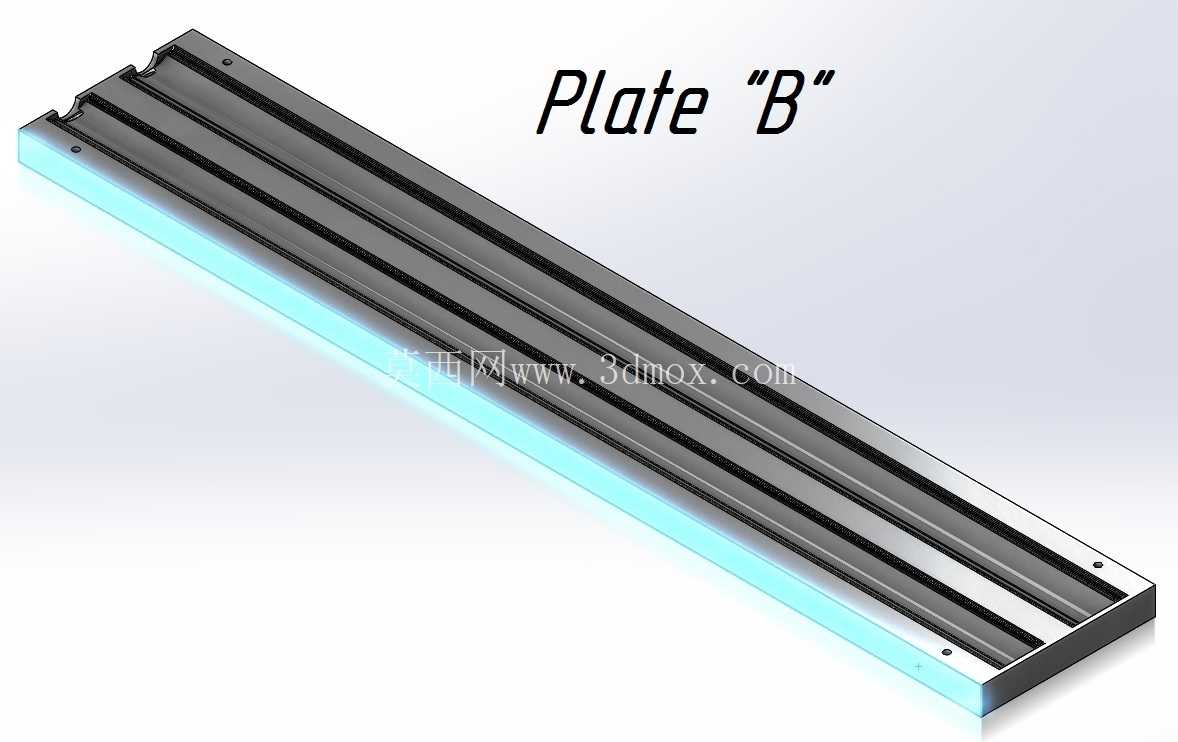

　　从加工工艺适配性来看，模具的分型面选择在装饰件的非外观面一侧，把所有的纹理成型区域都放在定模侧，动模侧只负责构件的背面结构成型和顶出，这样能最大程度保证外观面的成型质量，避免分型线落在装饰面影响后续的表面处理效果。顶出系统采用直顶加扁顶的组合排布，在装饰件的加强筋位置布置扁顶，在平面位置布置圆顶，顶出力均匀分布，避免顶出时构件变形，同时顶杆的位置都避开了外观纹理区域，不会在可见面留下顶杆痕迹。流道设计采用锥形主浇道分支到两个模腔的侧浇口结构，浇口位置选在装饰件的非安装边侧，成型后可以通过冲切快速去除浇口余料，不会破坏构件的安装配合面。

　　冷却系统沿着模腔的纹理走向布置随形水路，距离成型面的距离控制在15-20mm之间，保证模温均匀，避免不同区域冷却速度不一致导致的构件翘曲变形，同时水路的接头都做在模具的非操作侧，方便生产时接水管，不会和压铸机的操作空间产生干涉。这套模具生产出的装饰构件，背面带有安装卡槽结构，可以直接卡在预装的龙骨上，不需要额外打钉固定，安装效率比传统的石材、石膏装饰条提升60%以上，同时金属材质的构件防火等级达到A级，适配公共空间的消防要求，镂空的纹理结构也能减轻构件自身重量，降低安装后的脱落风险。在模具的导向结构上，采用四个精密导柱导套做开合模导向，同时在模腔的两端额外设计了锥面定位结构，抵消压铸时的侧向涨模力，避免长期生产后模腔错位导致的产品错边问题，模具的所有滑动配合面都做了氮化处理，表面硬度达到HRC58以上，提升长期批量生产的耐磨性能，减少维护频次。
