双环连接式机加摇臂结构件

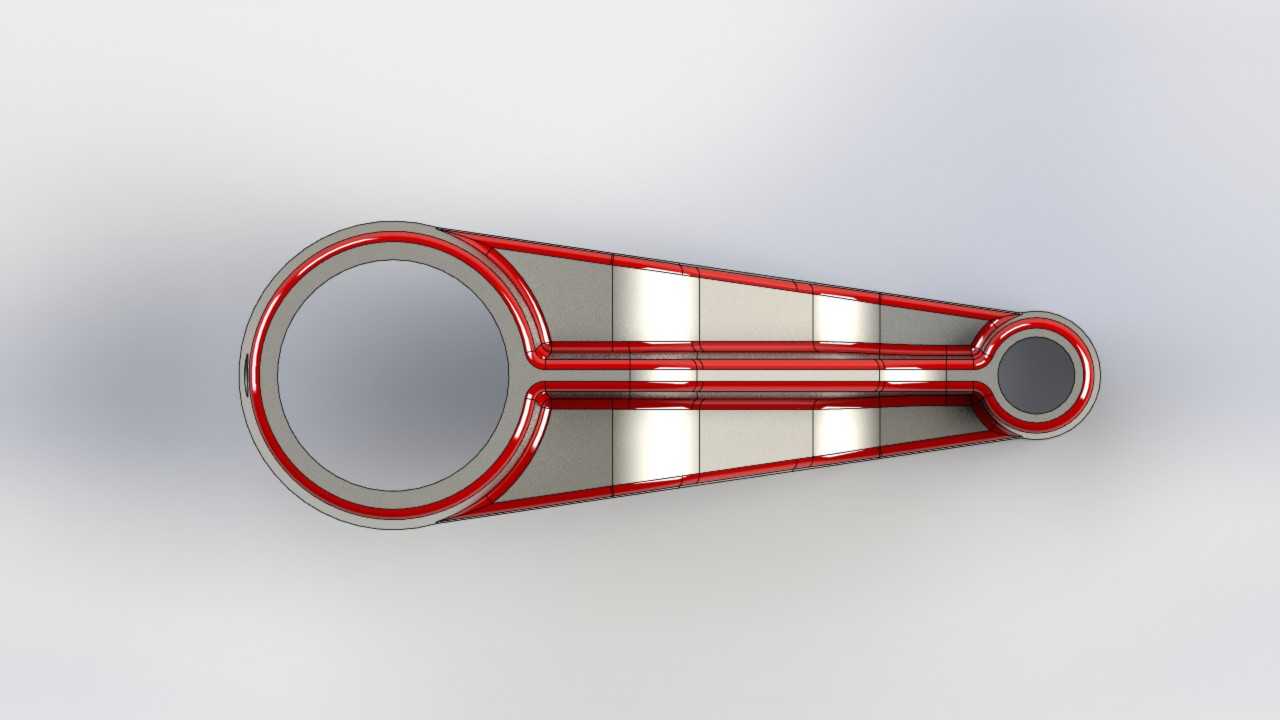

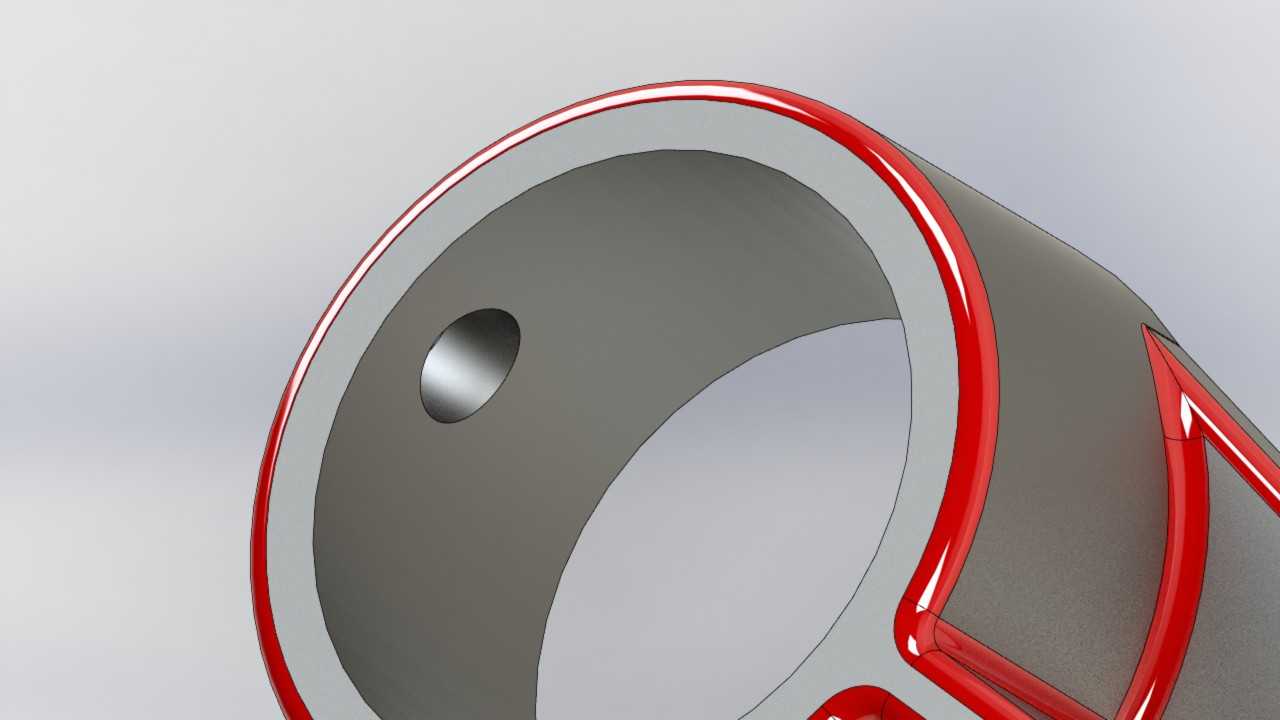

　　该构件属于传动链路中的受力摇臂类零件，常见于中小功率内燃机的气门驱动组、轻工机械的往复摆动机构以及小型专用设备的行程切换单元中，核心作用是将输入端的直线或旋转位移转化为指定角度的摆动输出，同时承担传动过程中的载荷传递，保证两端配合部件的运动同步性。从结构布局来看，零件两端设置同轴度要求较高的环形安装座，大端环座用于穿装固定枢轴，作为整个摇臂的摆动回转基准，环座侧壁预留的径向小孔用于安装锁紧顶丝，避免枢轴与安装座之间出现相对转动导致的间隙累积；小端环座用于连接从动执行件，比如气门顶杆、摆杆接头或者行程触发拨块，环座的内孔粗糙度需要控制在Ra1.6以内，保证配合销轴滑动顺畅无卡滞。中间的连接臂采用变截面流线型设计，并非等截面直臂结构，

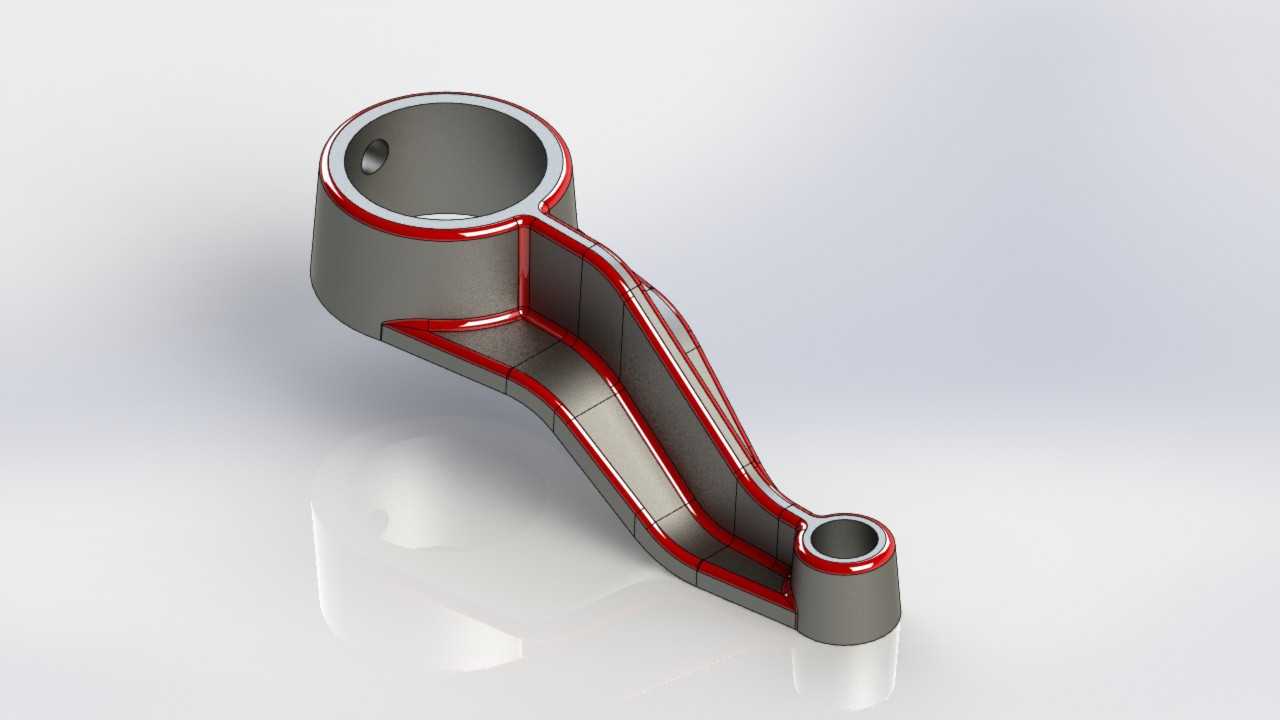

　　这种设计是在拓扑优化基础上完成的，在保证整体抗弯、抗扭强度的前提下，尽可能去除非受力区域的材料余量，降低零件自身的转动惯量，让机构高速往复摆动时的惯性冲击更小，运动响应速度更快。臂身的红色边线区域属于加工时的应力释放槽预留位，实际加工过程中，粗加工后需要在该位置预留0.3mm的半精加工余量，经过时效处理消除内应力后再完成精加工，避免零件成型后出现翘曲变形，导致两端环座的平行度、位置度超差。从安装边界来看，大端环座的外径尺寸适配常规直径20mm的标准枢轴，安装时需要保证环座端面与安装支架的贴合间隙不超过0.05mm，防止摆动过程中出现轴向窜动；小端环座的内孔适配直径8mm的连接销轴，销轴装配后需要加注润滑脂，

　　减少长期往复运动带来的磨损。臂身的下边缘与安装基准面的最小间隙设计为5mm，保证摆动全行程范围内不会与周边的机架、管线等部件发生运动干涉。设计过程中需要重点校核两个受力工况：一是最大摆角位置下的臂身弯曲应力，要保证在额定载荷下应力值低于材料屈服强度的三分之一，预留足够的安全系数；二是高频摆动工况下的疲劳强度，臂身与两端环座的过渡位置采用大圆角过渡，避免应力集中导致的疲劳断裂。零件的毛坯采用模锻成型，材料选用40Cr调质处理，表面硬度达到HB220-250，兼顾强度与韧性，两端环座的内孔需要经过铰削加工，保证尺寸精度达到H7级，与配合件的间隙控制在合理区间。实际装配时，大端枢轴的锁紧顶丝需要涂覆螺纹锁固胶，

　　防止设备运行过程中震动导致顶丝松脱，小端连接销轴的端部需要安装开口销做轴向限位，避免销轴脱出引发机构故障。该类摇臂零件的运动摆角通常设计在0-35度区间，可根据实际设备的行程需求调整臂身的长度比例，调整时需要同步核算传动比，保证输出端的行程满足设计要求，同时要注意臂身重心尽量靠近大端回转中心，进一步降低摆动时的不平衡力矩，减少驱动端的动力损耗。
